向自定义设备添加管口

向自定义设备添加管口

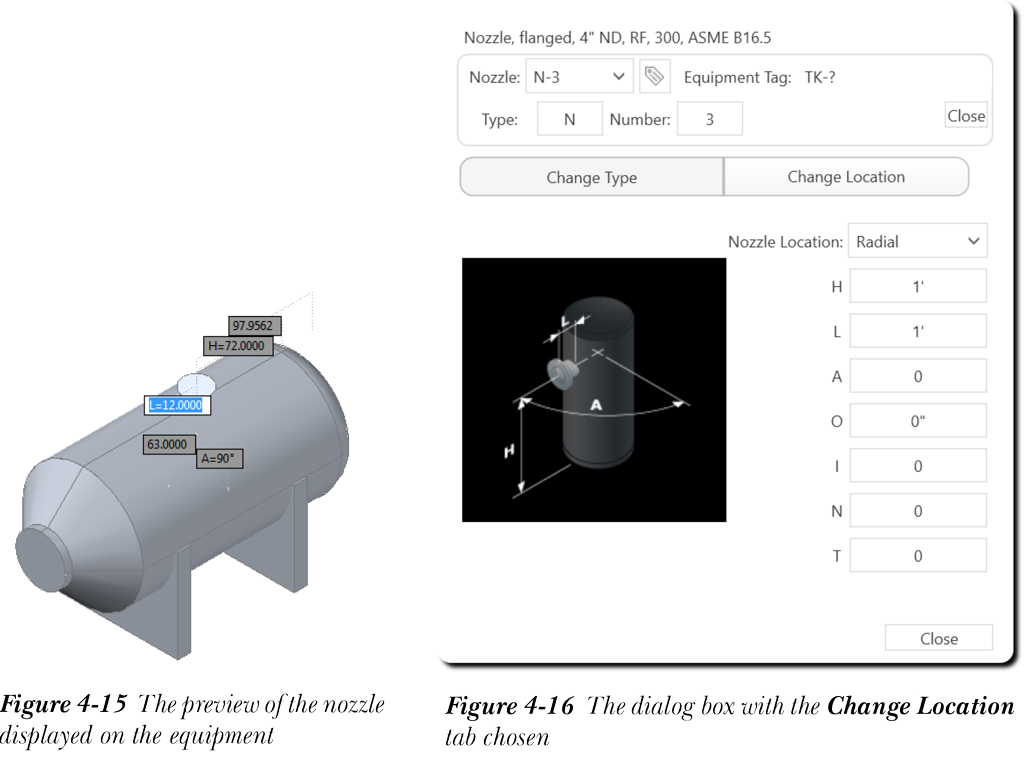

您可以在创建或修改设备后向其添加管口。为此，首先选择设备，然后单击“添加管口”夹点；将在设备上显示管口预览，参见图 4-15。此外，将显示用于添加和修改管口的对话框，并默认选中“更改位置”选项卡，参见图 4-16。接下来将讨论此对话框中的选项。

管口

此下拉列表包含设备中管口的总数。默认情况下，其中显示当前选定的管口。您可以从此下拉列表中选择任何管口并进行修改。

位号图标

选择此图标后，用于添加或修改管口的对话框将展开。您可以在此对话框中编辑管口类型和编号。

更改位置选项卡

“更改位置”选项卡显示用于定义管口位置的选项。接下来将讨论此选项卡中的选项。

预览窗口

预览窗口说明了“更改位置”选项卡中可用选项的用法。

管口位置

可以在设备上指定的不同类型的管口位置可在此下拉列表中找到。您可以使用“顶部”、“底部”、“径向”、“直线”和“管口”选项指定位置。选择“直线”选项后，将提示您从设备中选择一条直线。这样做后，管口将与所选设备成一直线创建。从此下拉列表中选择不同的选项时，将启用各种选项。接下来将讨论这些选项。

半径(R)

当选择“顶部”或“底部”位置选项时，此编辑框可用。您可以在此编辑框中指定管口距容器中心的径向距离。

角度(A)

此编辑框用于指定管口初始位置与新位置之间的径向角度。当选择“顶部”、“底部”或“径向”选项时，此编辑框可用。

长度(L)

此编辑框用于指定管口的长度。

偏移(O)

此编辑框用于指定放置管口的偏移距离。仅当选择“径向”选项时，此编辑框才可用。

垂直(P)

选择此复选框后，管口将垂直于设备创建。请注意，仅当您选择“顶部”或“底部”选项时，此复选框才可用。

倾斜(I)

此编辑框用于指定管口轴线的倾斜角度。当选择“顶部”、“底部”或“径向”选项时，此编辑框可用。

旋转(N)

此编辑框用于指定管口在水平面上的旋转角度。当选择“顶部”、“底部”或“径向”选项时，此编辑框可用。

扭曲(T)

此编辑框用于指定沿垂直平面的扭曲角度。仅当选择“顶部”、“底部”或“径向”选项时，此编辑框才可用。

高度(H)

此编辑框用于指定管口距设备底部的高度。仅当选择“径向”选项时，此编辑框才可用。

注意

上面讨论的“更改位置”选项卡中的选项不适用于转换的设备。

更改类型选项卡

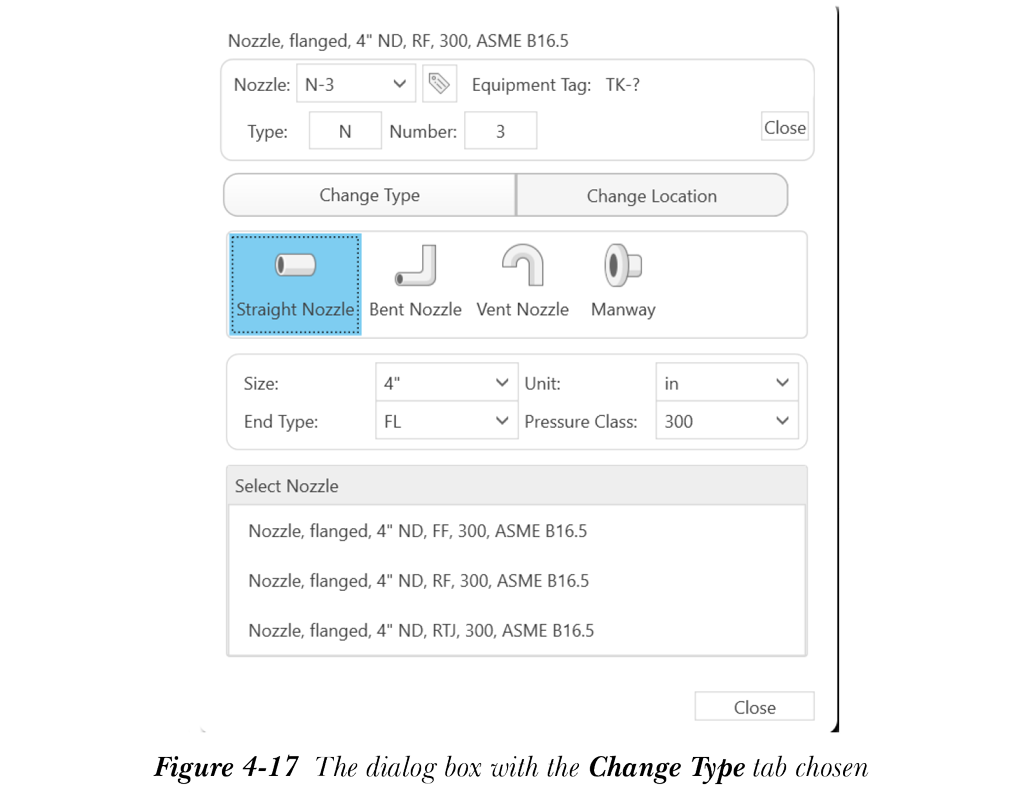

“更改类型”选项卡包含管口列表以及用于过滤它的选项，参见图 4-17。您可以通过过滤管口类型、尺寸、单位和压力等级等参数来选择所需的管口。接下来将讨论此选项卡中的选项。

管口类型区域

此区域中有四种类型的管口可用：直管口、弯管口、放空管口和人孔。选择一种管口类型；将显示所选管口类型的各种尺寸。

尺寸

此下拉列表用于指定所选管口类型的尺寸。选择尺寸后，“选择管口”列表将被过滤以显示所选尺寸的管口。

单位

此下拉列表用于选择管口的单位类型。当您从此下拉列表中选择单位类型时，“选择管口”列表将显示所选单位下可用的管口。

端部类型

此下拉列表显示各种端部类型。当您选择 FL（法兰）端部类型时，“选择管口”列表将被过滤以显示法兰端部类型的管口。

压力等级

从“压力等级”下拉列表中选择压力等级后，“选择管口”列表将被过滤以显示具有所选压力等级的管口。

选择管口

所选管口类型可用的管口将显示在“选择管口”列表中。指定尺寸、端部类型、单位和压力等级等参数后，此列表将被过滤。从列表中选择所需的管口，然后选择“关闭”按钮；管口将添加到指定位置。
