自测题
回答以下问题，然后与本章末尾给出的答案进行对比：
- 在 __ 模式下，构件表示为带有形状符号的线。
- __ 模式通过向结构轮廓添加圆角，使构件具有三维外观。
- 您可以通过调用 __ 选项并直接选择它们来为结构构件或楼梯添加栏杆。
- __ 允许在两个应用程序之间交换钢结构数据。
- 您需要指定 __ 才能将梯子放置在距指定位置一定距离处。
- __ 选项创建边缘之间带有间隙的斜接接头。
- 您需要在“梯子设置”对话框中选择 __ 复选框以创建带护笼的梯子。
- 您可以使用 __ 按钮将已有构件的特性与新构件匹配。
- 您可以在分解楼梯、栏杆或梯子后修改其单个元素。（对/错）。
- 您可以通过调用“构件”工具，然后从命令提示中选择“直线”选项，将直线转换为结构构件。（对/错）
复习题
回答以下问题：
- 选择“栏杆设置”对话框中的 __ 复选框可使中栏杆连续。
- __ 用于增加或减少楼梯的宽度。
- 您可以使用 __ 按钮隐藏除所选组件之外的所有组件。
- 如果在“创建板/格栅”对话框中选择了 __ 单选按钮，您可以选择现有多段线将其转换为格栅或板。
- “构件设置”对话框中的 __ 复选框用于将 Y 轴定向到相反方向。
练习 1 撬装

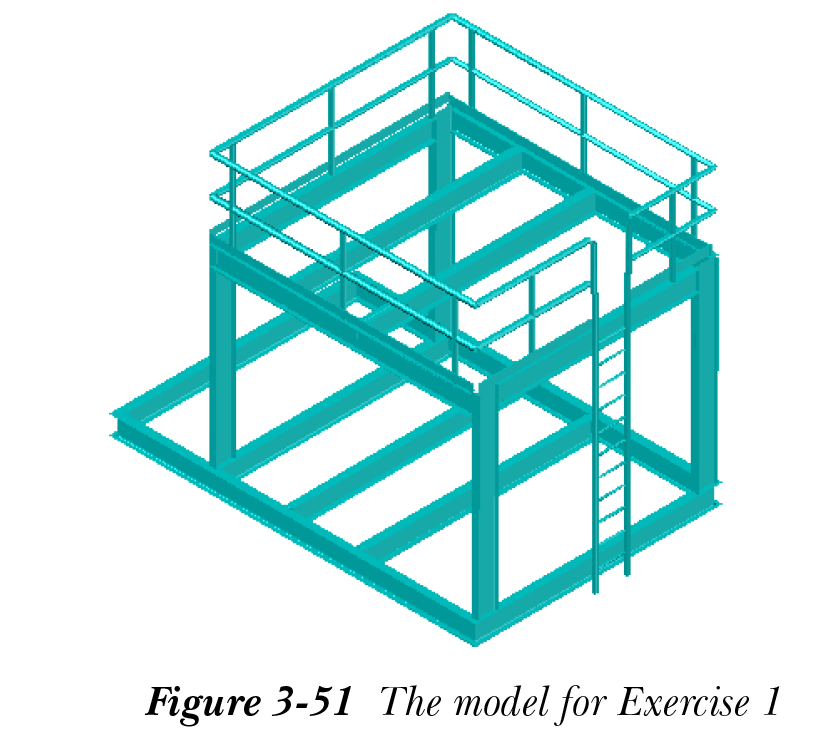

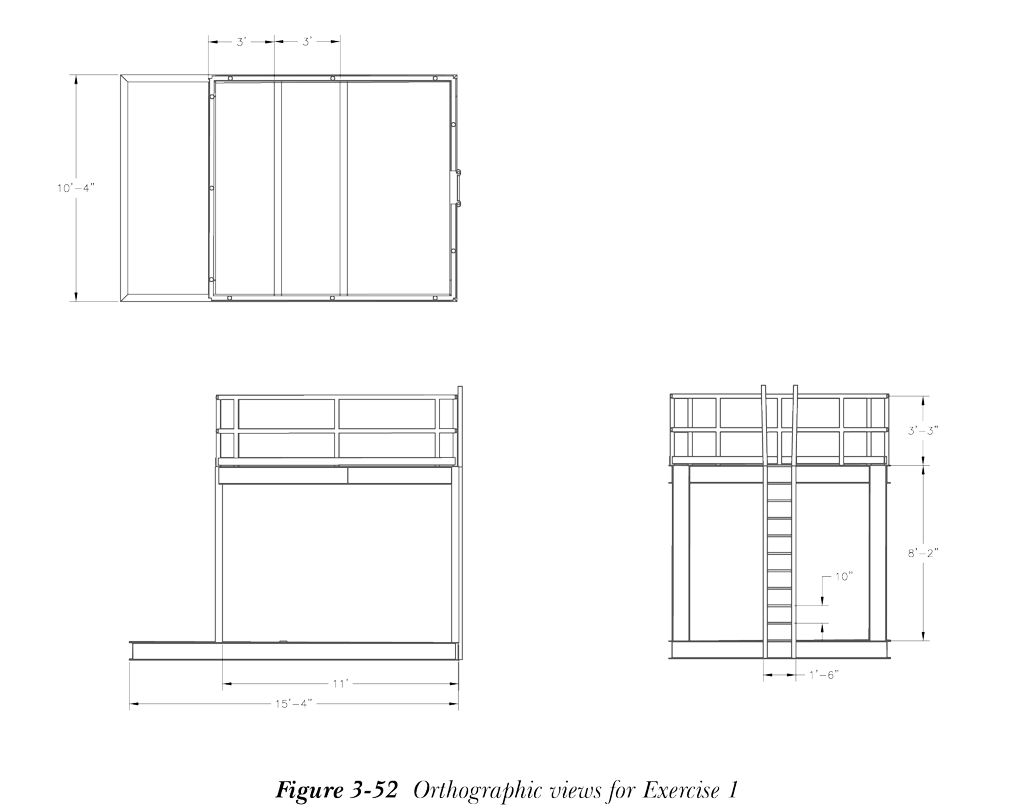

在本练习中，您将创建图 3-51 所示的模型。其正交视图如图 3-52 所示的图形中给出。该布局使用 W10 x12 结构构件。
（预计时间：30 分钟）
栏杆规格
扶手高度 40 英寸
第 1 中栏杆高度 20 英寸
第 2 中栏杆高度 0
踢脚板高度 5 英寸
第一立柱 10 英寸
第二立柱 5 英寸
扶手形状 PIPE2STD
踢脚板形状 FB 1/4x4
立柱形状 PIPE2STD
梯子规格
宽度 25 英寸
出口宽度 35 英寸
突出 45 英寸
横档距离 10 英寸
梯子形状 PIPE2STD
横档形状 PIPE3/4STD
自测题答案
- 线模型
- 形状模型
- Object
- Advance Steel XML Export
- 方向距离
- 间隙
- 绘制护笼
- 特性匹配
- 对
- 对
