创建 Autodesk 连接点

创建 Autodesk 连接点

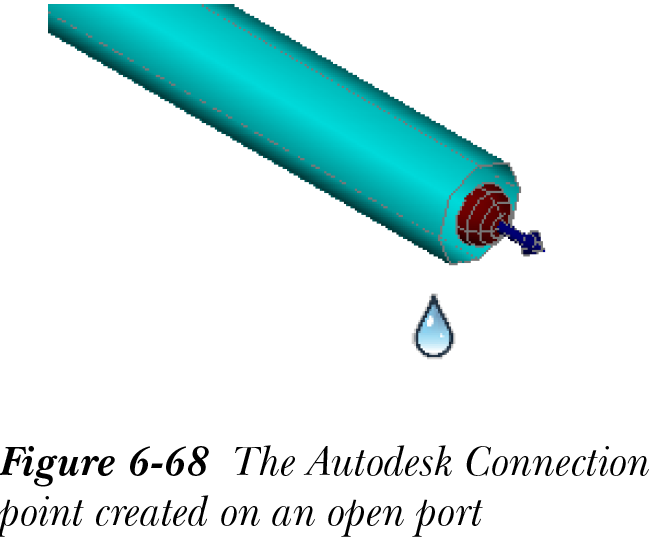

Autodesk 连接点包含管道组件的端口信息。使用 Autodesk 连接点，您可以将 AutoCAD Plant 3D 管道连接到在其他 Autodesk 应用程序（如 AutoCAD MEP、Civil 3D 等）中创建的管道组件。您还可以使用 Autodesk 连接点将管道连接到外部参照对象。要创建 Autodesk 连接点，请从“插入”选项卡中“Autodesk 连接点”面板中选择“插入”工具；系统将提示您拾取对象。选择管道组件；系统将提示您拾取开口点。在管道上选择插入点并在其上放置 Autodesk 连接点，如图 6-68 所示。

编辑 Autodesk 连接点

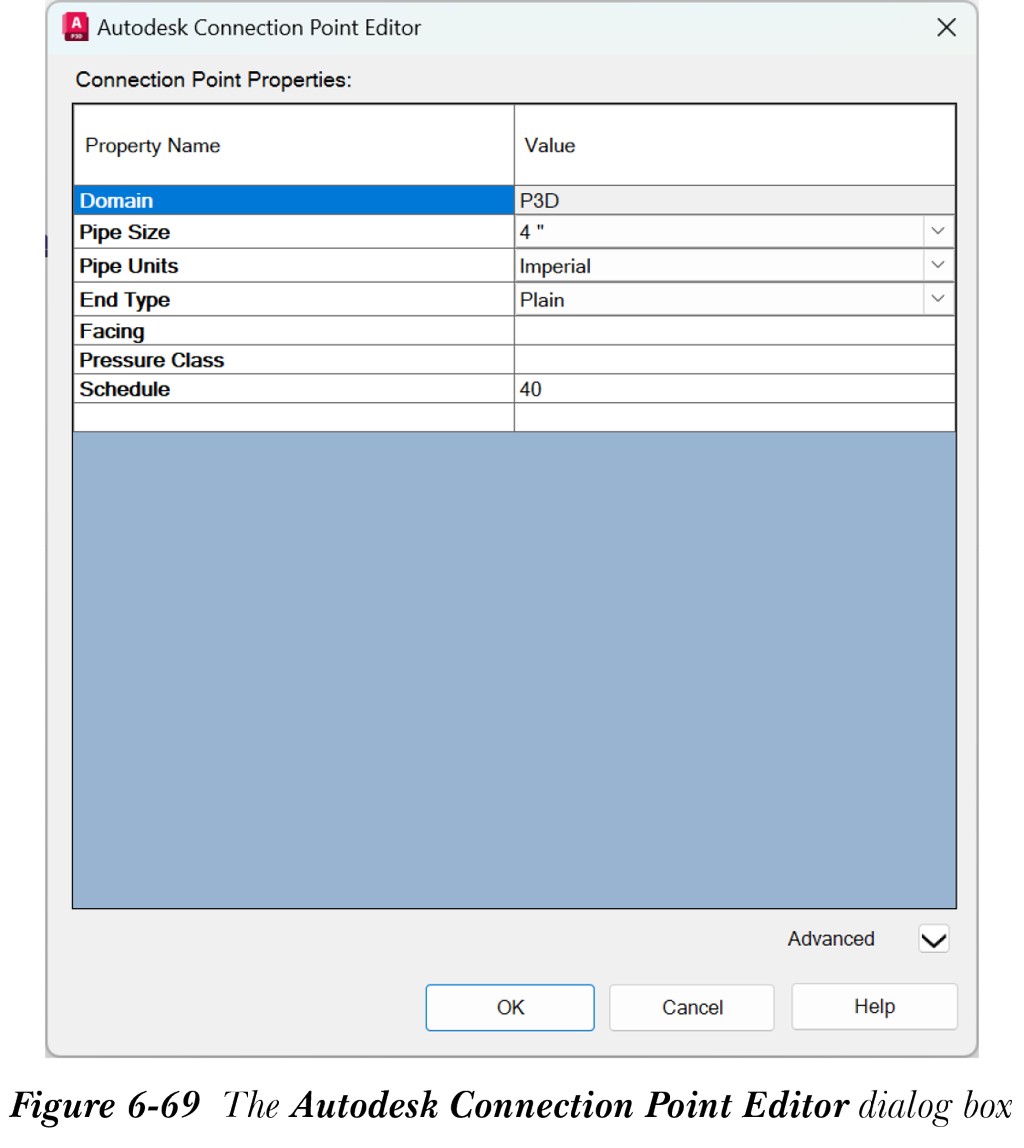

您可以编辑 Autodesk 连接点的特性。为此，请从“Autodesk 连接点”面板中选择“编辑”按钮；系统将提示您选择 Autodesk 连接点。从绘图区域中选择一个点；将显示“Autodesk 连接点编辑器”对话框，如图 6-69 所示。在对话框中根据您的要求编辑特性值，然后选择“确定”按钮；对话框将关闭，Autodesk 连接点的特性将被更改。

从 Autodesk 连接点布置管道

您也可以从 Autodesk 连接点布置管道。为此，请从“Autodesk 连接点”面板中选择“从点布置管道”按钮。接下来，选择一个 Autodesk 连接点并开始布置管道。
