创建栏杆

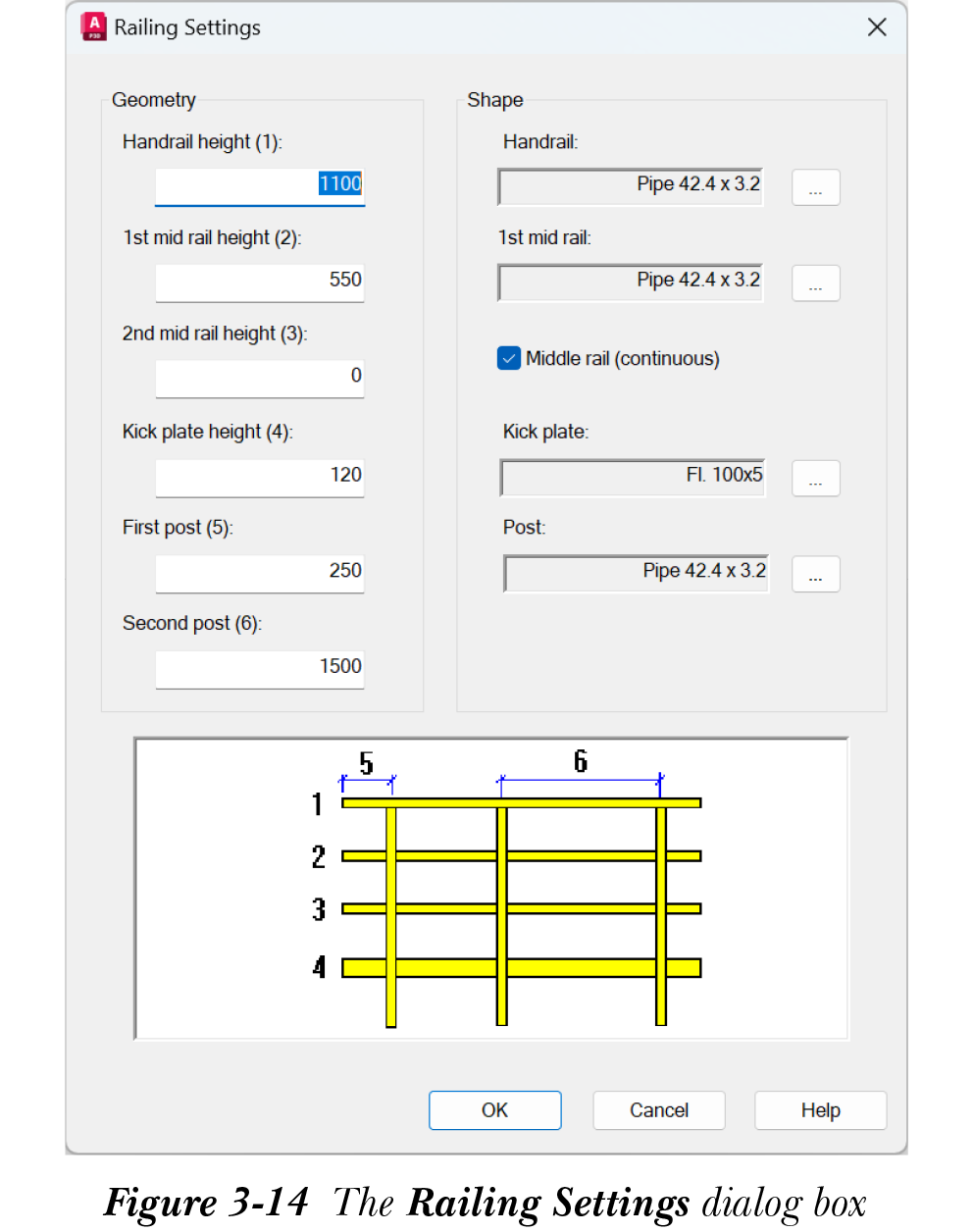

要为楼梯添加栏杆，您需要在“栏杆设置”对话框中指定参数。为此，请从“结构设置”下拉列表中选择“栏杆设置”工具；将显示“栏杆设置”对话框，如图 3-14 所示。

要为栏杆指定不同的几何值或参数，请在对话框“几何”区域中提供的编辑框中输入所需的值。有关这些参数，请参见图 3-14 中的预览窗口。接下来，通过单击相应栏杆旁边的“浏览”按钮来指定形状特性。如果默认未选中，请选择“中栏杆（连续）”复选框，使中栏杆连续。选择“确定”按钮关闭对话框。

定义栏杆设置后，从“零件”面板中选择“栏杆”工具；系统将提示您指定起点。在楼梯上选择您希望栏杆开始的点；系统将提示您指定栏杆的端点。指定端点后，您会注意到，一旦指定了第一个栏杆的端点，系统将提示您选择下一个端点。按 Enter 键终止命令。

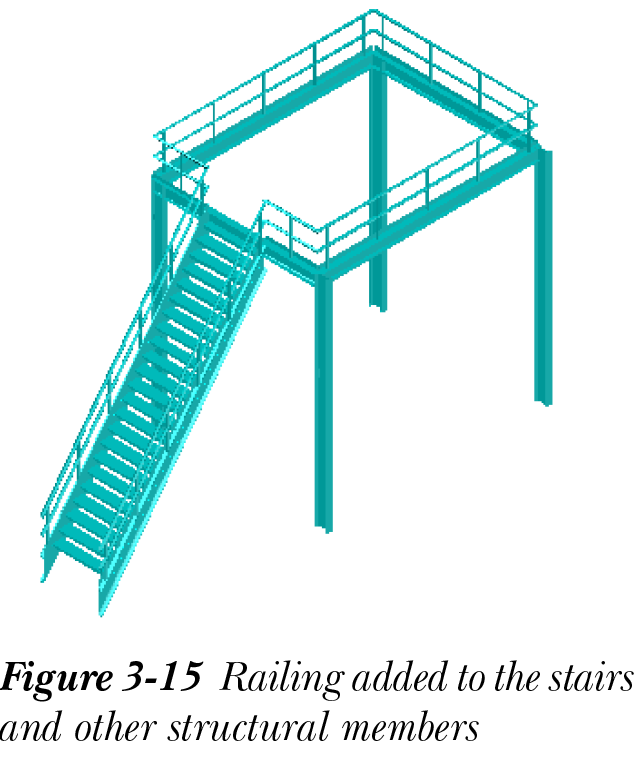

您还可以通过从绘图区域中选择楼梯或构件来为其添加栏杆。为此，请选择“栏杆”工具，然后在命令提示下输入 Object；系统将提示您选择要应用栏杆的楼梯或结构构件。从绘图区域中选择楼梯或结构构件；栏杆将添加到所选构件上。图 3-15 显示了添加到楼梯和其他结构构件的栏杆。
