生成材料表
您可以为图形生成材料表。要为管道组件生成材料表，请从正交视图选项卡的表格放置和设置面板中选择材料表工具；系统将提示您选择视口。选择所需的视口；系统将提示您指定表格的第一个角点。在绘图区中单击以指定第一个角点；系统将提示您指定第二个角点。在绘图区中单击以指定第二个角点；材料表将在绘图区中生成。请注意，如果您在三维模型中进行任何更改，则要在材料表中更新这些更改，您需要从正交视图选项卡的表格放置和设置面板中选择更新材料表工具。您还可以使用正交视图选项卡的表格放置和设置面板中提供的表格设置工具来定义材料表的设置。
正交材料表（BOM）

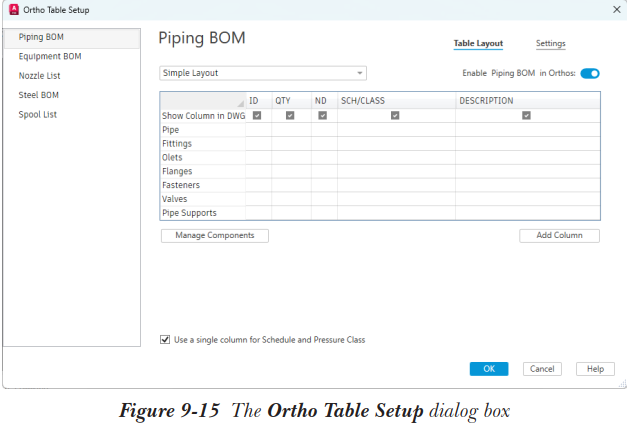

当您单击表格设置工具时，将显示正交表格设置对话框，如图 9-15 所示，它为 AutoCAD Plant 3D 2025 中的正交图提供了增强功能，既提供了简化的选项，也提供了扩展的表格功能，如图 9-15 所示。用户可以方便地将管道、设备、钢结构组件以及管口/管段列表的材料表（BOM）数据直接合并到正交图中。
自定义管道、设备和钢结构组件 BOM
在正交图中，您可以插入管道、设备和钢结构的材料表（BOM）。此外，您可以通过选择特定组件及其关联属性、将它们排列成行并根据其属性进行排序来自定义 BOM，如图 9-15 所示。
