教程 1

教程 1

在本教程中，您将打开位于项目管理器中 CADCIM 项目的 Piping Model.dwg 文件，并创建三维模型的正交视图。您也可以按照以下路径从 www.cadcim.com 下载此模型：Textbooks > CAD/CAM > AutoCAD Plant 3D > AutoCAD Plant 3D 2025 for Designers > Input Files。然后，您将向创建的视图添加尺寸和注释。此外，您将修改三维模型并更新正交视图。

（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 从项目管理器中打开 Piping Model.dwg 文件。

b. 创建正交图并配置设置。

c. 创建相邻视图。

d. 向视图添加尺寸和注释。

e. 保存图形文件。

f. 在三维模型中定位管道并修改它。

g. 验证视图，然后更新它们。

h. 手动更新尺寸。

打开文件

1. 双击 AutoCAD Plant 3D 2025 - English 图标；AutoCAD Plant 3D 将启动。
2. 从项目管理器的当前项目下拉列表中选择 CADCIM。
3. 展开项目区域中的 Plant 3D 图形节点，然后双击 Piping Model；所选图形文件将被打开。

创建正交图并配置设置

1. 从主页选项卡的正交视图面板中选择创建正交视图工具；将显示选择正交图对话框。
2. 从此对话框中选择新建按钮；将显示新建 DWG 对话框。
3. 在此对话框中，在文件名编辑框中输入 OrthoViews，然后选择确定按钮；正交编辑器上下文选项卡将连同正交立方体一起显示在绘图区中。

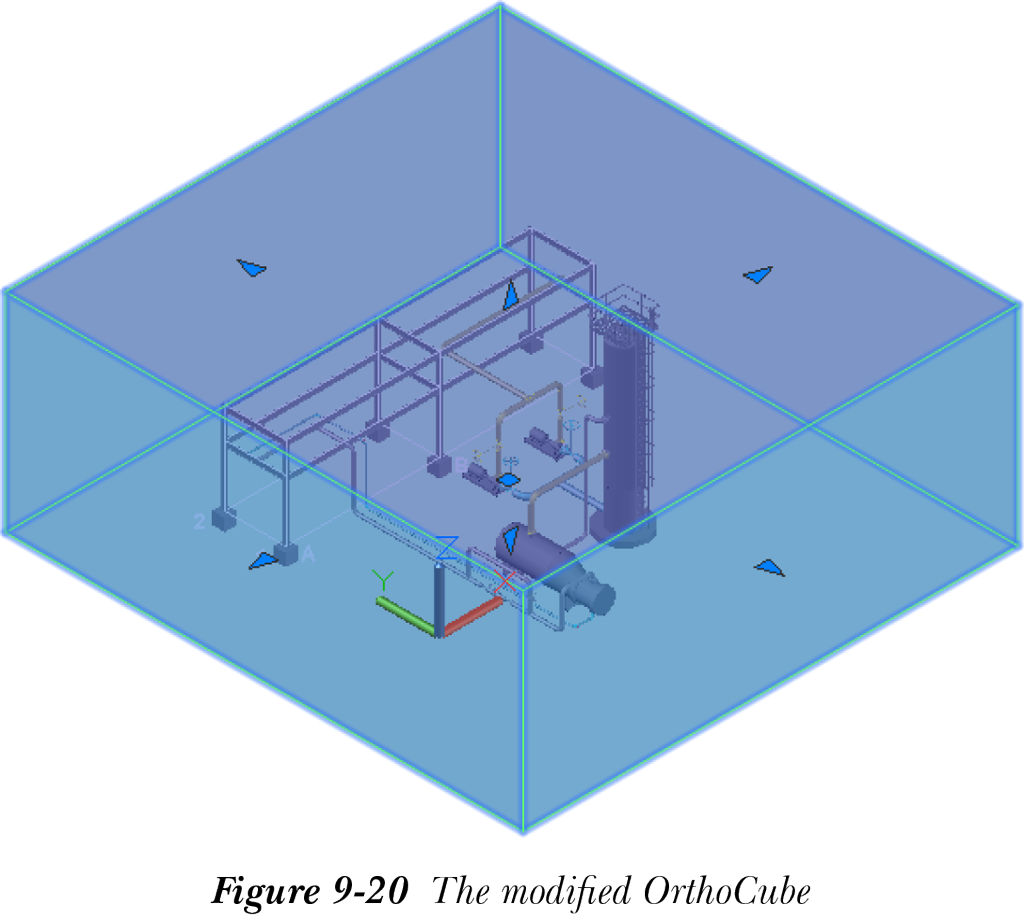

4. 选择正交立方体以在其上显示夹点。接下来，使用夹点修改正交立方体，如图 9-20 所示。确保所有组件都包含在正交立方体下。

接下来，您需要指定第一个视图的方向。

5. 如果未选择，请从正交立方体面板的视图下拉列表中选择俯视选项。
6. 从输出尺寸面板的比例下拉列表中选择 1:100。

接下来，您需要保存配置的设置。

7. 从库面板中选择保存正交立方体工具；将显示保存视图对话框。
8. 在此对话框中，在视图名称编辑框中输入 Top View，然后选择确定按钮；视图设置将被保存。现在，这些设置可以在以后使用。
9. 从正交编辑器上下文选项卡的创建面板中选择确定按钮；视图将附着到光标上，系统将提示您指定视图的插入点。

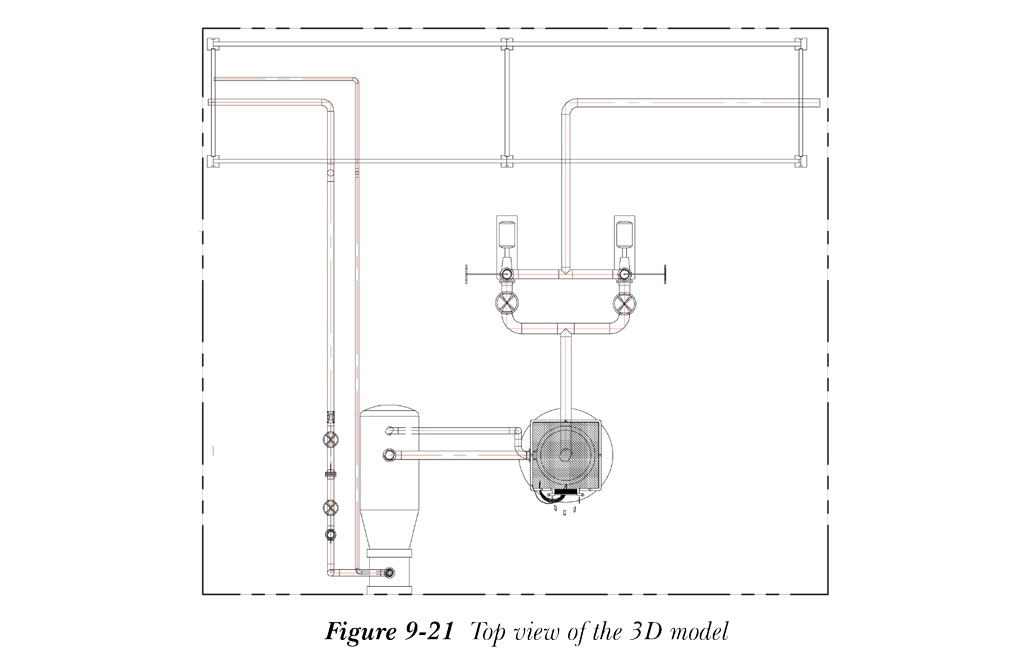

10. 将视图放置在布局的右上角。图 9-21 显示了模型的俯视图。

创建相邻视图

在本节中，您将创建前视图和左视图。

1. 从正交视图面板中选择相邻视图工具；系统将提示您选择正交视图以创建相邻视图。
2. 选择俯视图的视图边框；将显示创建相邻视图对话框。
3. 在此对话框中，选择前视单选按钮，然后选择确定按钮；前视图将附着到光标上，系统将提示您指定视图的插入点。

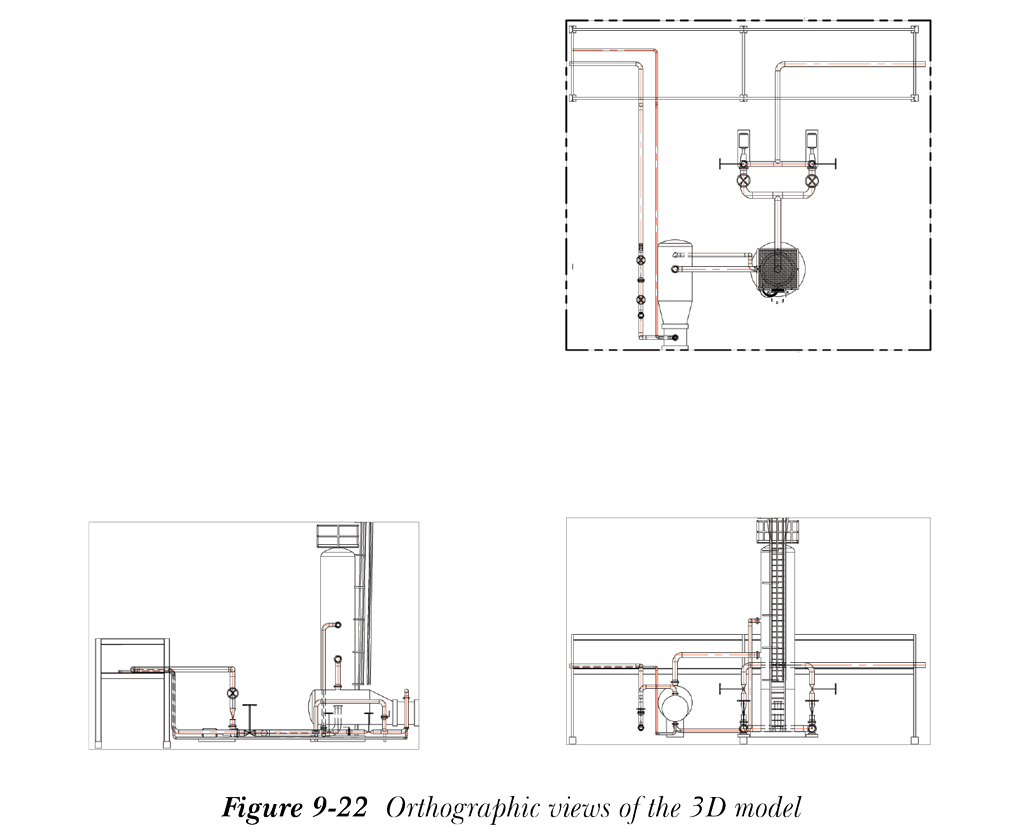

4. 将视图放置在俯视图下方，如图 9-22 所示。请注意，您需要使用对象捕捉追踪来相对于俯视图精确地定位前视图。
5. 接下来，调用相邻视图工具并创建模型的左视图，参见图 9-22。请注意，您需要选择前视图来创建此视图。

添加注释和尺寸

在本节中，您将向视图添加注释和尺寸。

1. 从注释面板中选择正交注释工具；系统将提示您选择要注释的组件。
2. 放大俯视图，然后从视图中选择再沸器；系统将提示您指定注释样式。
3. 在命令行提示中输入设备注释 [标签] 并按 Enter 键；系统将提示您指定放置注释的位置。

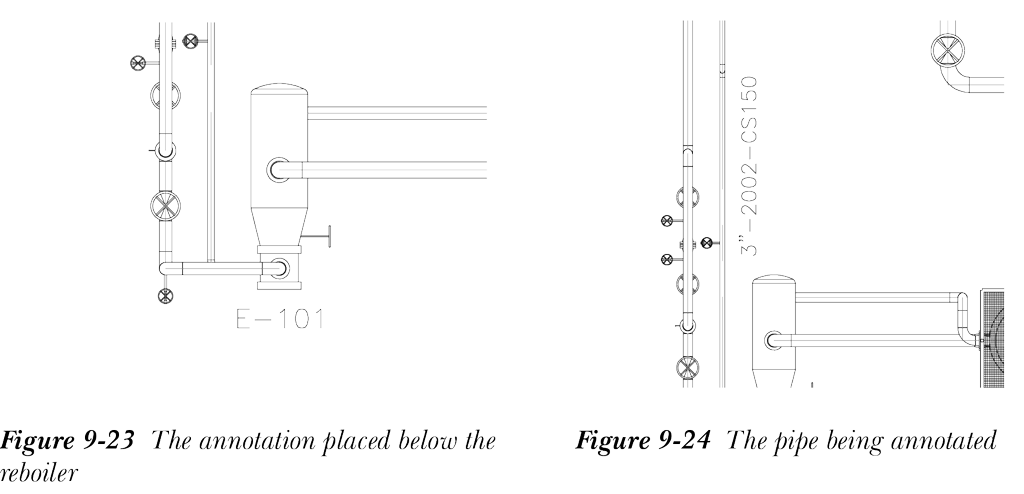

4. 将注释放置在再沸器下方，如图 9-23 所示。
5. 选择连接再沸器的垂直细管线段，并在命令行提示中输入完整管线号标注；注释将附着到光标上。将注释放置在管线附近，如图 9-24 所示。

接下来，您需要创建尺寸。

6. 从尺寸面板的尺寸下拉列表中选择线性工具；系统将提示您指定第一条尺寸界线原点。

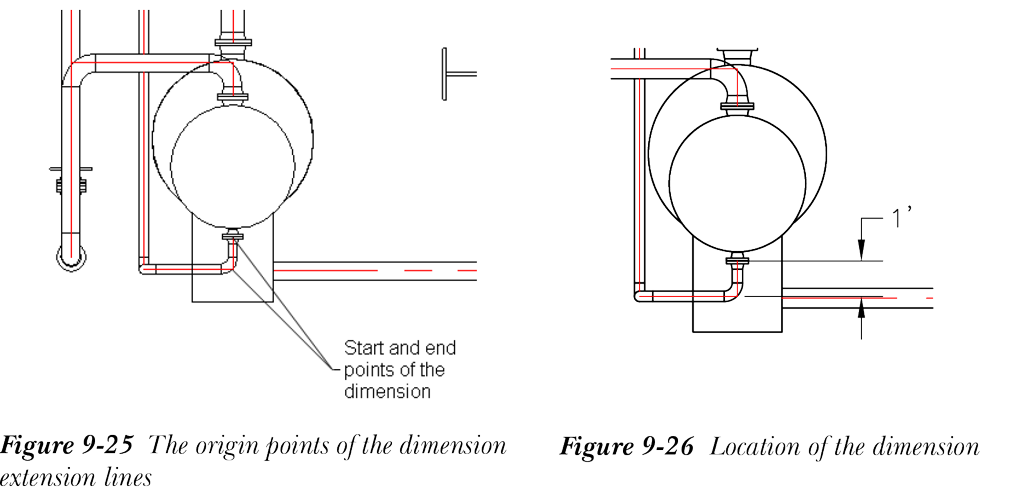

7. 放大前视图中的再沸器，然后选择连接再沸器底部管口的管道的起点，如图 9-25 所示。
8. 接下来，指定第二条尺寸界线原点，参见图 9-25；尺寸线将附着到光标上，系统将提示您指定其位置。
9. 放置尺寸线，如图 9-26 所示。请注意，此尺寸将在本教程后面用于解释更新视图选项。

10. 从快速访问工具栏中选择保存按钮；图形文件将被保存。

更新三维模型

在本节中，您将更新三维模型。

1. 从 Plant 对象工具面板中选择在三维模型中定位工具；系统将提示您选择要在三维模型中定位的组件。

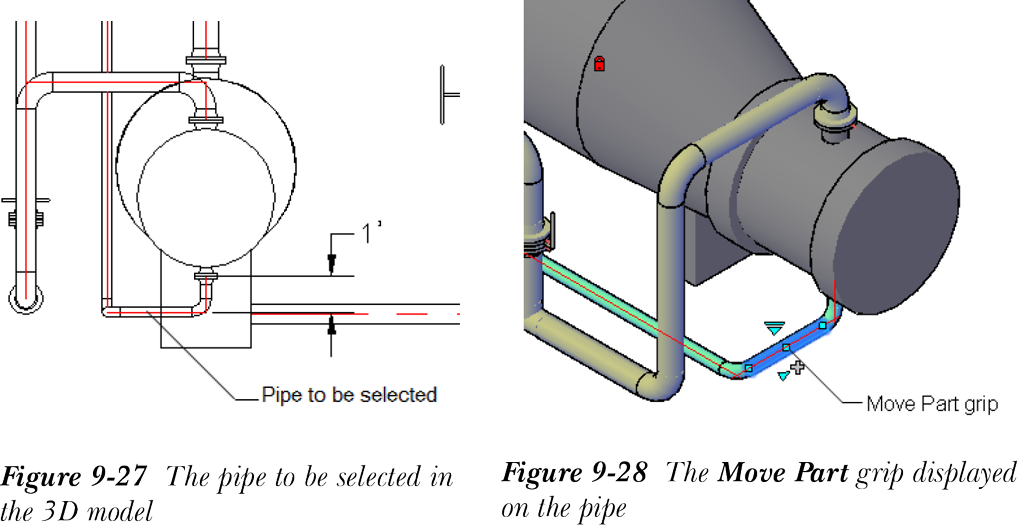

2. 选择水平管道，如图 9-27 所示；它将在三维模型中被定位。
3. 在三维模型中选择高亮显示的管道；将显示移动零件夹点，如图 9-28 所示。

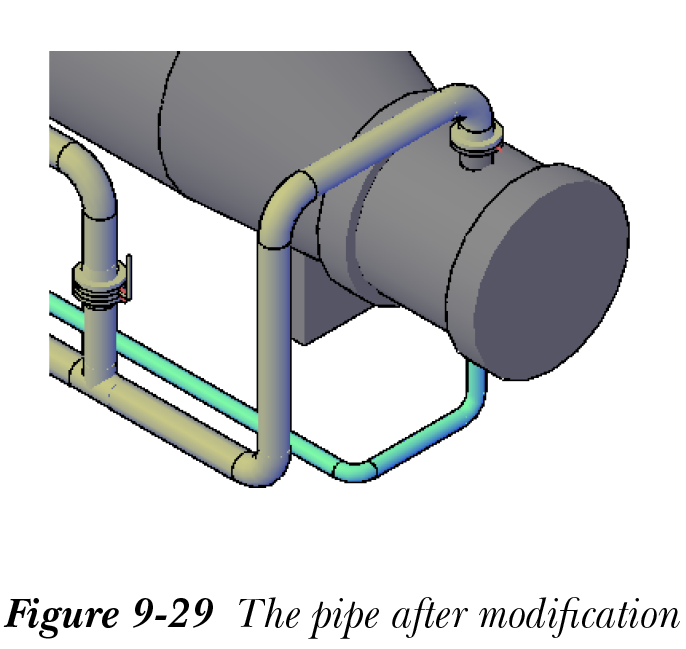

4. 选择移动零件夹点并向下移动光标。接下来，在命令行提示中输入 6”；管道将被修改，如图 9-29 所示。

5. 在快速访问工具栏中选择保存按钮。

验证视图然后更新它们

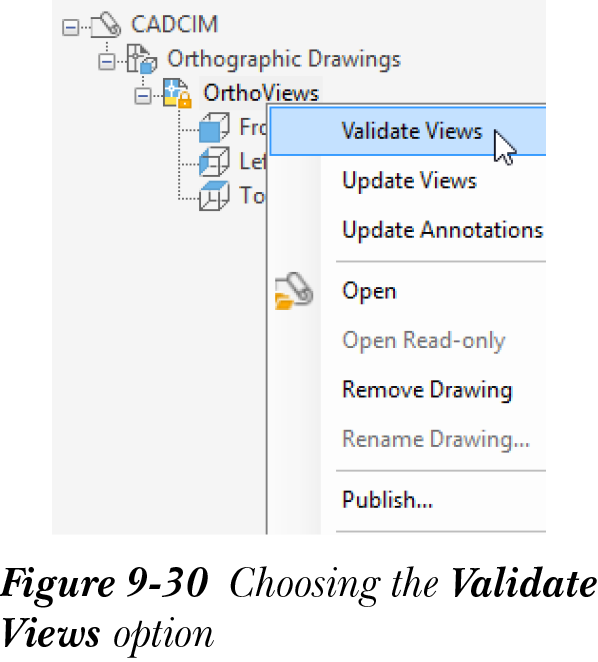

1. 在项目管理器的正交 DWG 选项卡中，右键单击正交图节点下的 OrthoViews，然后选择验证视图选项，参见图 9-30；所有视图将变为红色，并显示一条消息，表明参考模型已更改。

2. 在项目管理器中右键单击 OrthoViews，然后选择更新视图选项；视图将被更新。

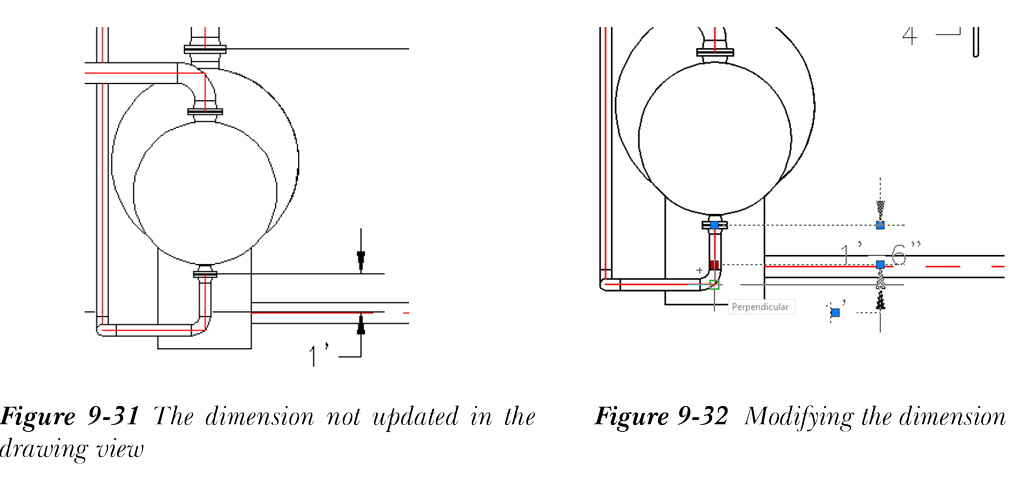

您会注意到，在更新视图时，尺寸并未更新，参见图 9-31。因此，您需要手动更新尺寸。

3. 选择尺寸第二条尺寸界线的原点，然后捕捉到管道的端点，如图 9-32 所示；尺寸值将被修改。

4. 从应用程序菜单中选择关闭 > 所有图形；将显示 AutoCAD 消息框。
5. 在此消息框中选择否按钮以忽略对文件所做的更改。
