配置等轴测图设置

配置等轴测图设置

默认情况下，AutoCAD Plant 3D 中提供四种类型的等轴测样式：检查、应力、最终和管段样式。如果您需要更多样式，需要使用“项目设置”对话框更改旧样式或创建新样式。要更改现有等轴测样式，您需要修改以下任一设置：

a. 等轴测样式设置

b. 注释

c. 尺寸

d. 主题

e. 倾斜和偏移管道

f. 标题栏和显示

配置等轴测样式设置

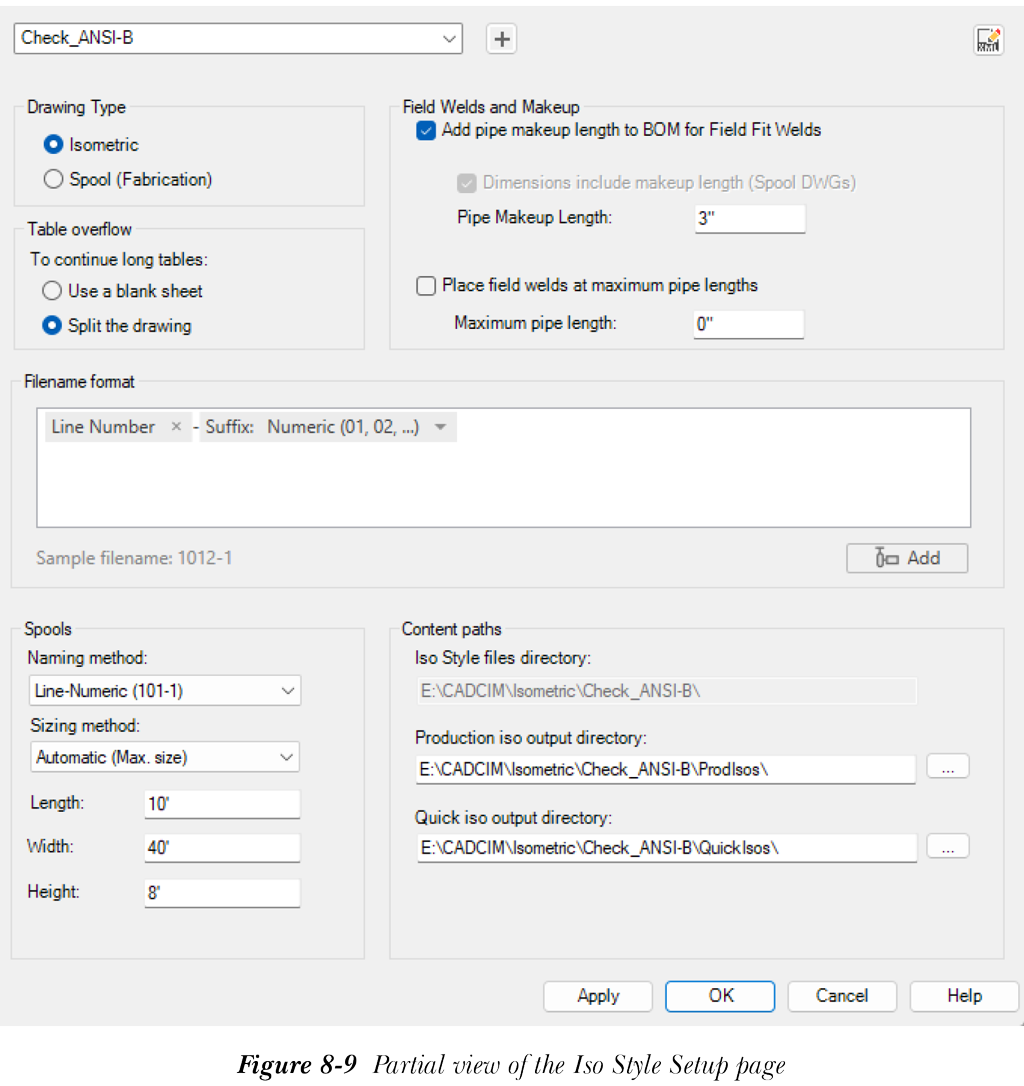

要配置等轴测样式设置，请从“常用”选项卡的“项目”面板中的“项目”下拉列表中选择“项目设置”工具；将显示“项目设置”对话框。接下来，在“项目设置”对话框中，从“等轴测 DWG 设置”节点中选择“等轴测样式设置”子节点；将显示“等轴测样式设置”页面，如图 8-9 所示。使用此页面，您可以创建新的等轴测样式并配置设置，例如图形格式、文件命名约定、现场焊缝控制、现场配合焊缝补焊、表格溢出设置、管段设置和内容路径。

配置注释设置

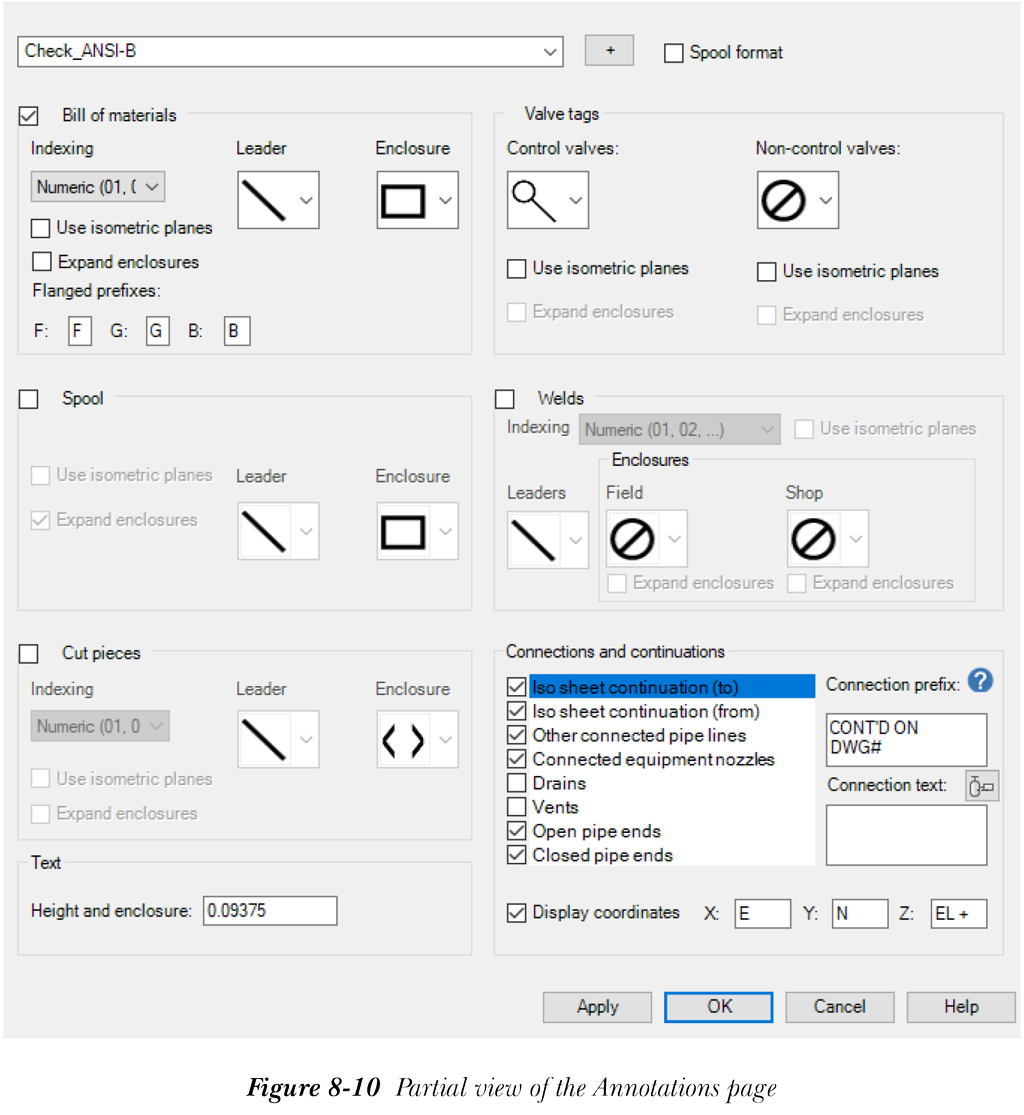

要配置注释设置，请从“等轴测 DWG 设置”节点中选择“注释”子节点；将显示“注释”页面，如图 8-10 所示。在此页面中，您可以配置与材料清单、管段、焊缝、阀门、切割件以及连接和延续相关的注释显示。

配置尺寸设置

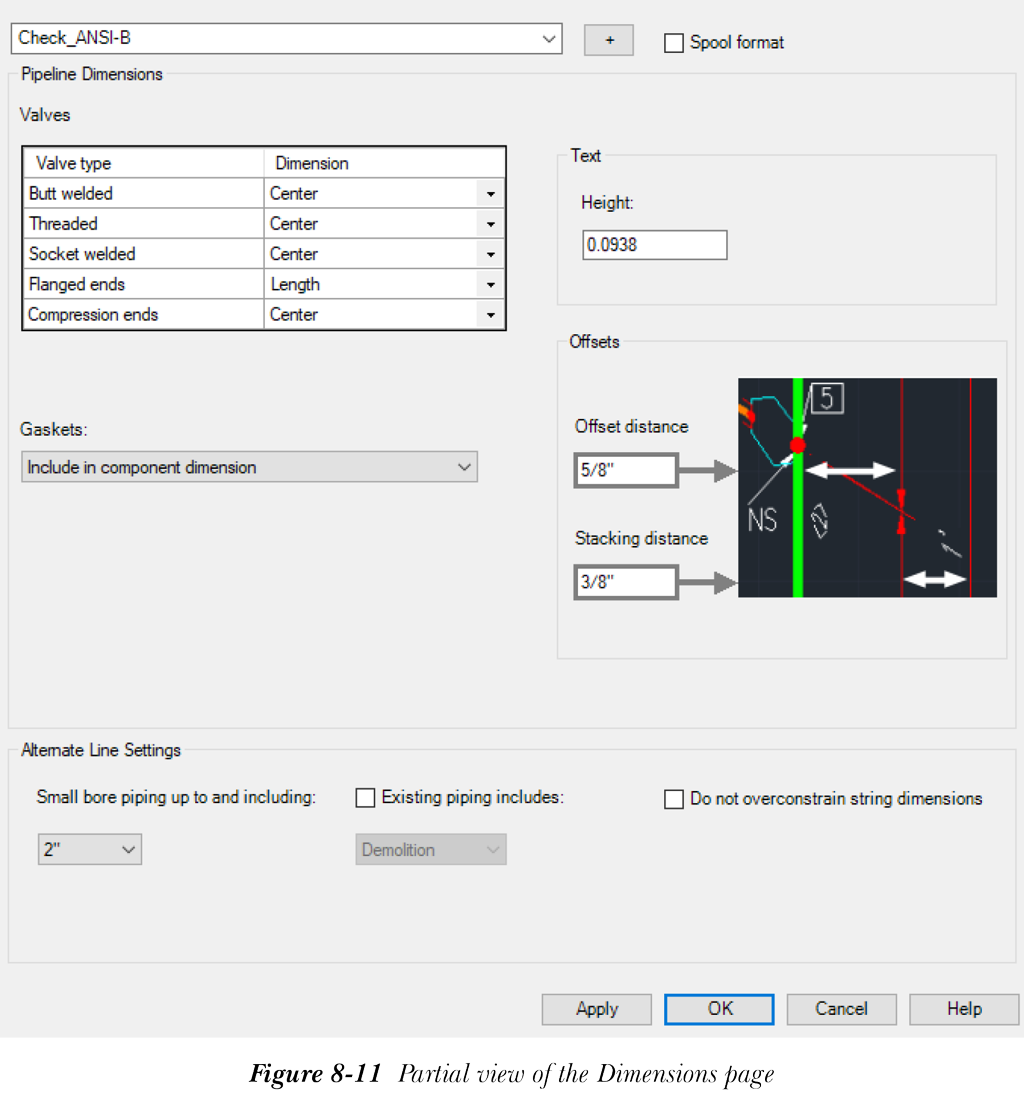

要配置尺寸设置，请从“等轴测 DWG 设置”节点中选择“尺寸”子节点；将显示“尺寸”页面，如图 8-11 所示。在此页面中，您可以定义管道尺寸和替代管线设置。

配置主题

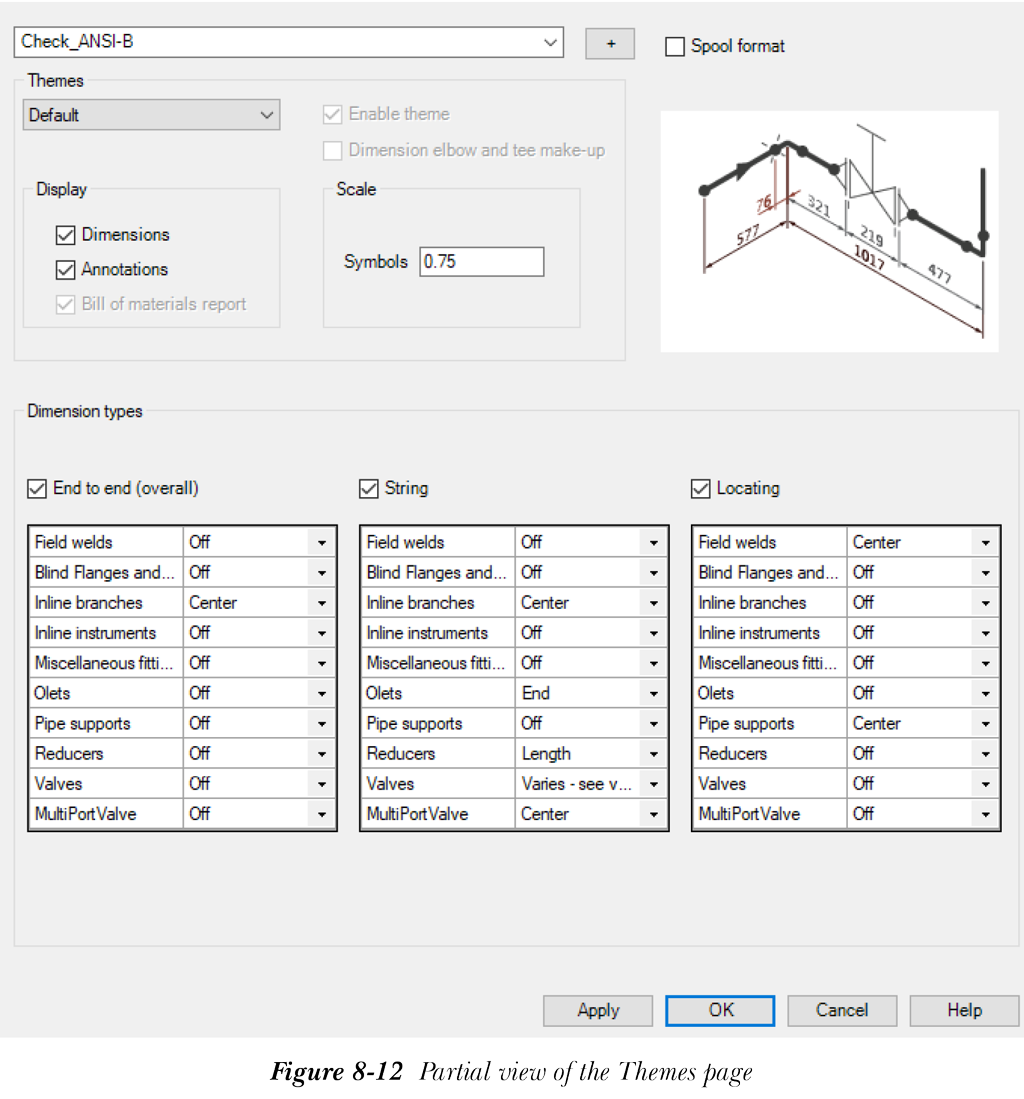

要配置主题，请从“等轴测 DWG 设置”节点中选择“主题”子节点；将显示“主题”页面，如图 8-12 所示。在此页面中，您可以选择所需的主题，并使用“尺寸类型”区域中的选项控制尺寸标注类型的显示，例如端到端、字符串和定位。从此区域中，您还可以使用表格控制端到端、字符串和定位类型尺寸的行为。

配置倾斜和偏移管道设置

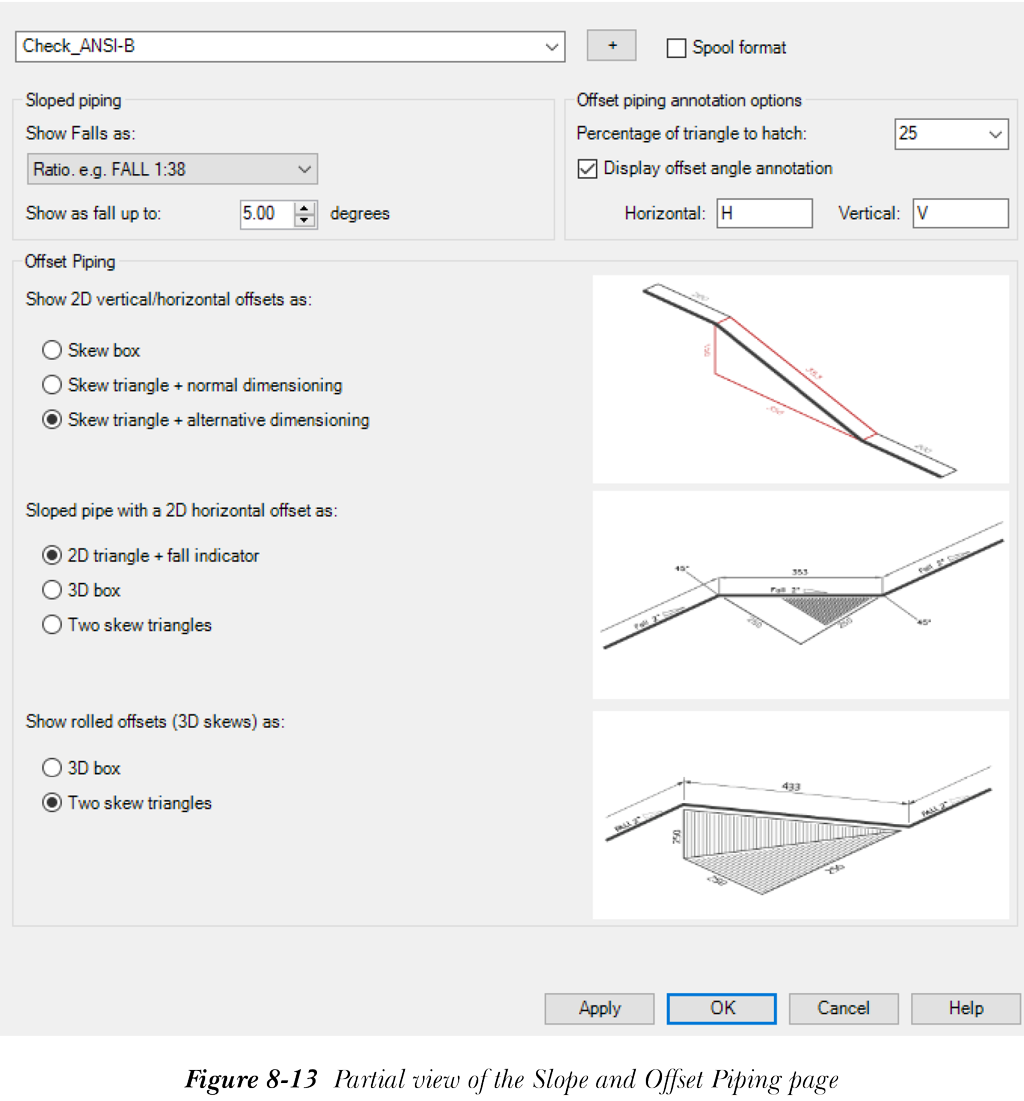

要配置倾斜和偏移管道设置，请从“等轴测 DWG 设置”节点中选择“倾斜和偏移管道”子节点；将显示“倾斜和偏移管道”页面，如图 8-13 所示。在此页面中，您可以设置落差、偏移管道和注释的表示方式。

设置标题栏和显示特性

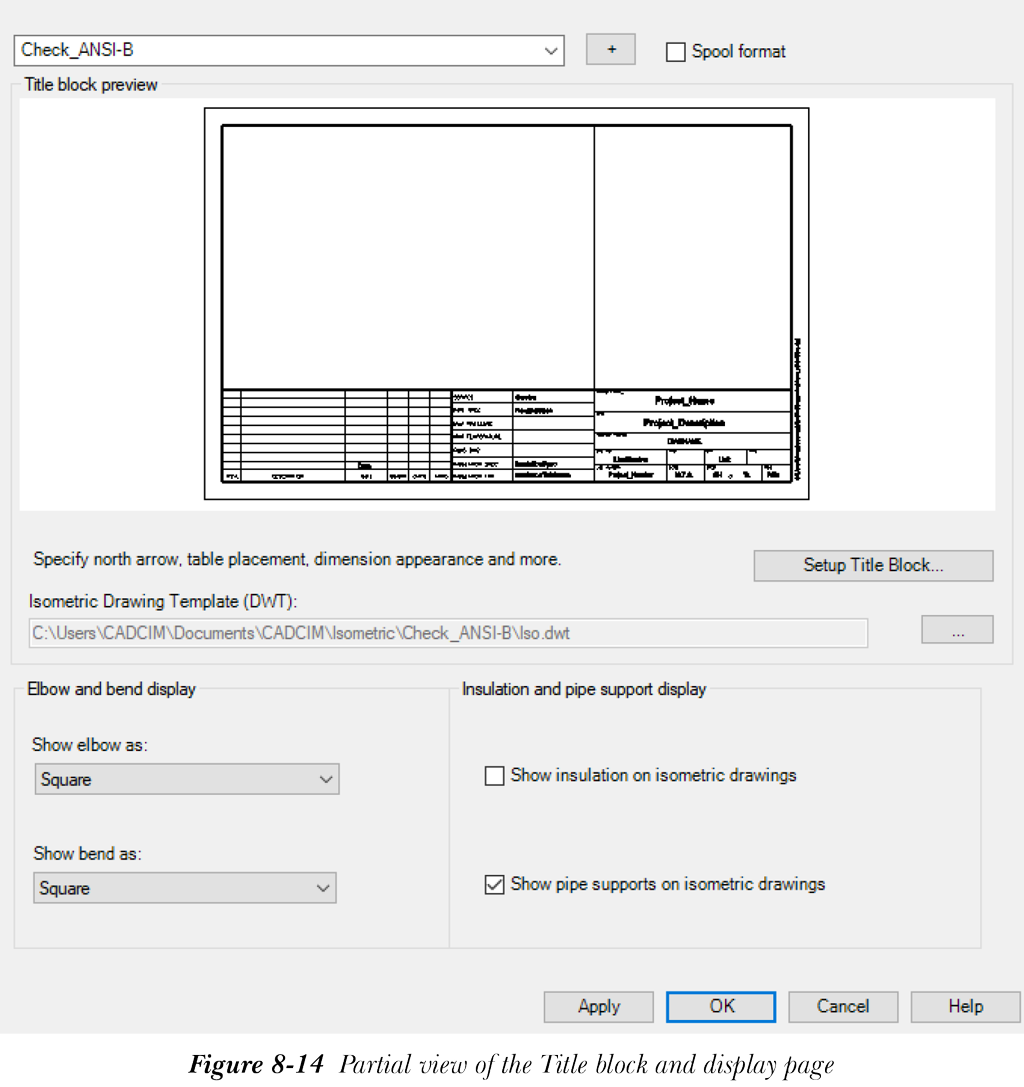

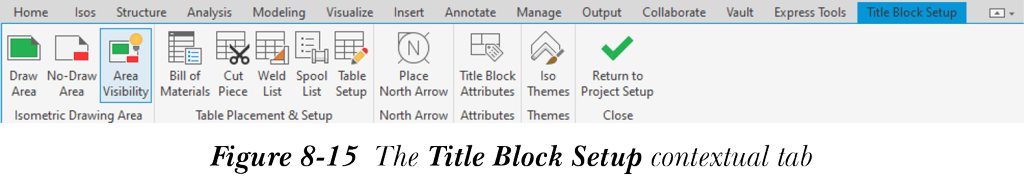

要设置标题栏和其他显示特性，请从“等轴测 DWG 设置”节点中选择“标题栏和显示”子节点；将显示“标题栏和显示”页面，如图 8-14 所示。使用此页面，您可以设置新的标题栏。您还可以修改等轴测符号、弯管和弯头的显示。要设置新的标题栏，请选择“设置标题栏”按钮；功能区中将显示“标题栏设置”上下文选项卡，如图 8-15 所示。您可以使用此选项卡设置标题栏。

在标题栏中配置材料清单

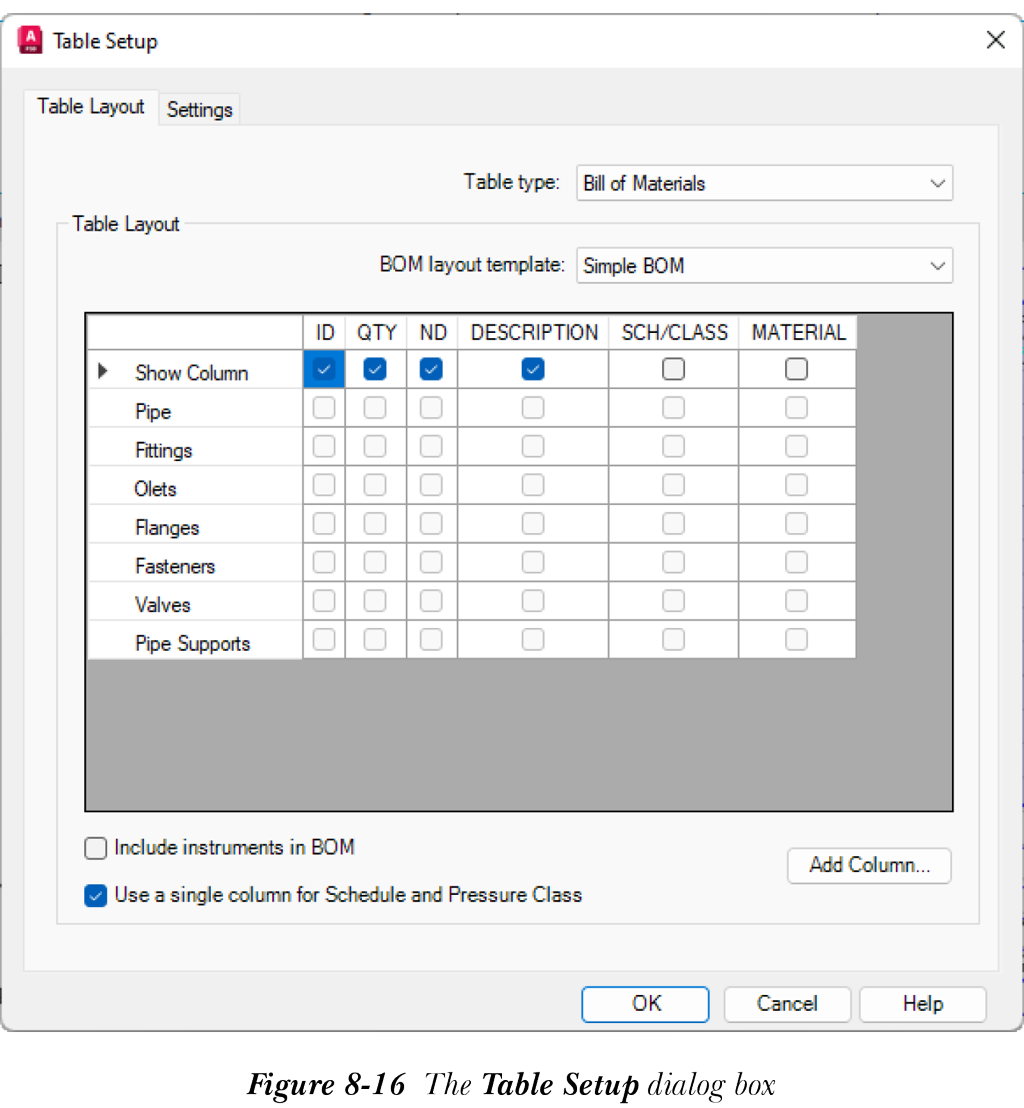

材料清单是等轴测图的重要组成部分之一。标题栏中提供了默认的材料清单样式。您可以通过从“标题栏设置”上下文选项卡的“表格放置和设置”面板中选择“表格设置”工具来自定义材料清单。选择此工具后，将显示“表格设置”对话框，如图 8-16 所示。您可以使用此对话框自定义材料清单。您可以通过从对话框中的“表格类型”下拉列表中选择相应选项来修改其他表格，例如切割件列表、焊缝列表和管段列表。
