将管道显示为单线

您可以根据不同的标准在正交图中以单线表示形式显示管道。要处理正交单线管道，请从正交视图选项卡的单线管道面板中选择单线工具；系统将提示您选择正交视图以管理单线管道显示。接下来，选择正交视图；系统将提示您选择要以单线显示的管道，并弹出一个包含不同选项的弹出菜单，这些选项将在接下来讨论。

所有管道

此选项允许您以单线显示正交视图包含的所有管道。选择正交视图后，选择所有管道选项，然后选择更新选项。

按管线号

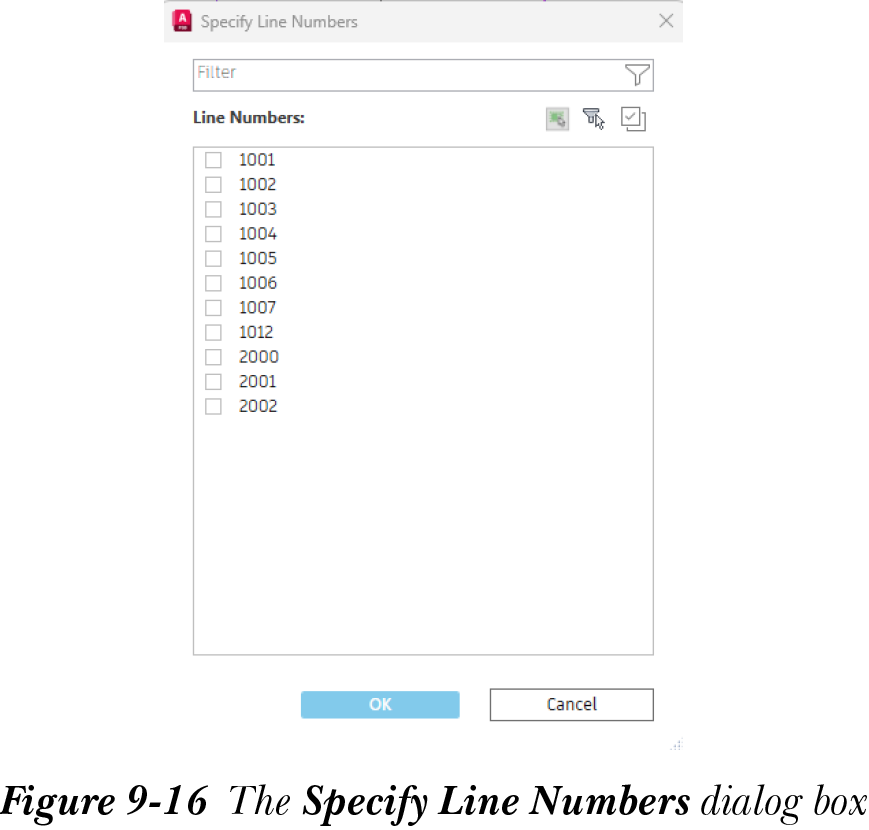

此选项允许您根据所需的管线号以单线表示形式显示管线，如图 9-16 所示。选择正交视图后，选择按管线号选项，然后选择要以单线显示的管线。接下来，选择更新选项

。

按尺寸

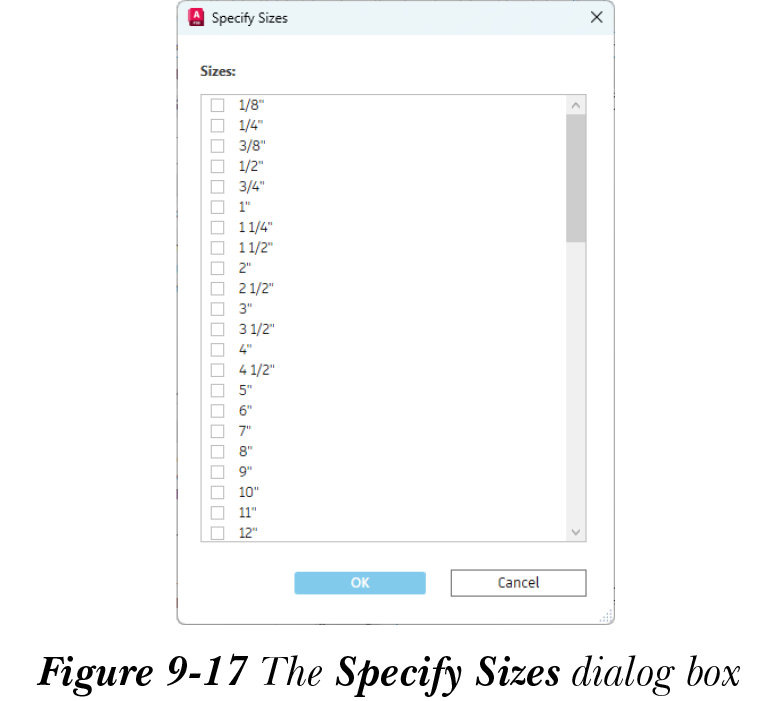

此选项允许您根据管线的尺寸以单线表示形式显示管线，如图 9-17 所示。选择正交视图后，选择按尺寸选项；系统将提示您指定最大管道尺寸。输入最大管道尺寸；系统将提示您选择最小管道尺寸。输入最小管道尺寸。接下来，选择更新选项。

按属性

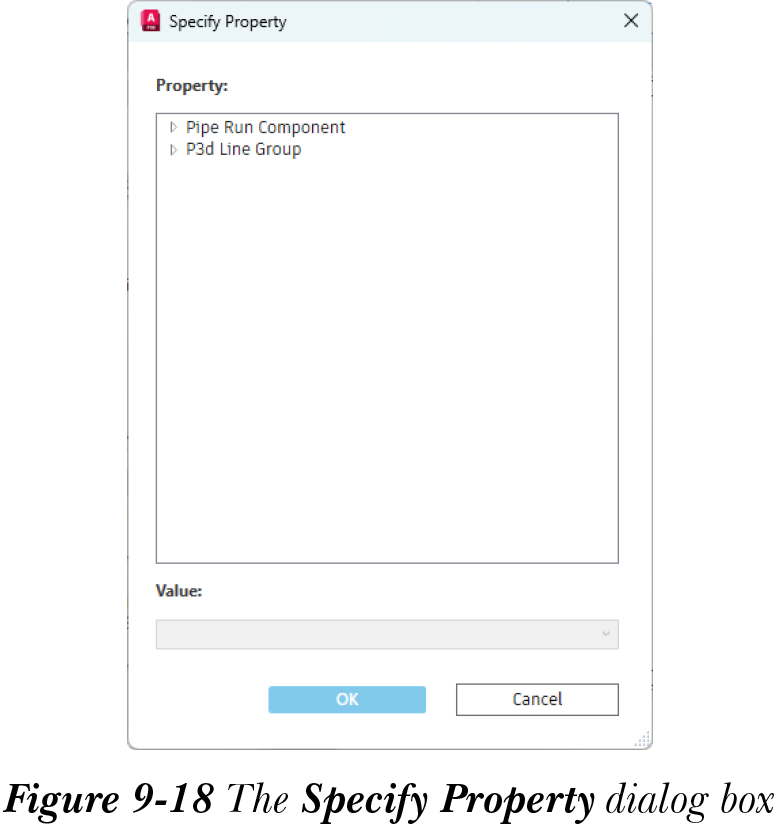

此选项允许您根据管道的指定属性以单线表示形式显示管线，如图 9-18 所示。

按选择

此选项允许您根据正交视图中特定对象的选择以单线表示形式显示管线。

双线管道

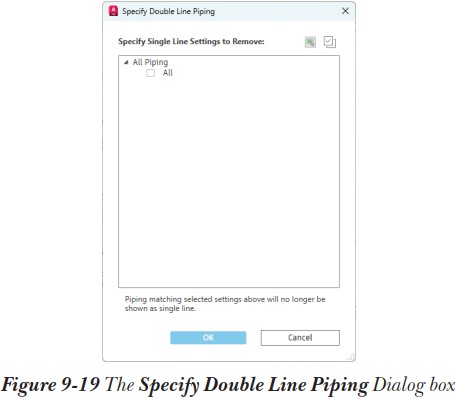

此选项允许您将单线管道表示形式转换为双线管道表示形式，如图 9-19 所示。
