向图形添加注释
要向图形添加注释，请从正交视图选项卡的注释面板中选择正交注释工具；系统将提示您选择要注释的组件。从图纸中的任一正交视图中选择要注释的组件；系统将提示您指定注释样式。如果要选择默认显示的注释，请按 Enter 键。否则，您可以在命令行提示中指定任何注释样式。如果您想知道可用的注释样式，请在命令行提示中输入 ?，然后按 Enter 键；样式列表将显示在命令行提示中。指定注释样式后，按 Enter 键；系统将提示您指定注释的位置。将注释放置在组件附近的任意位置。

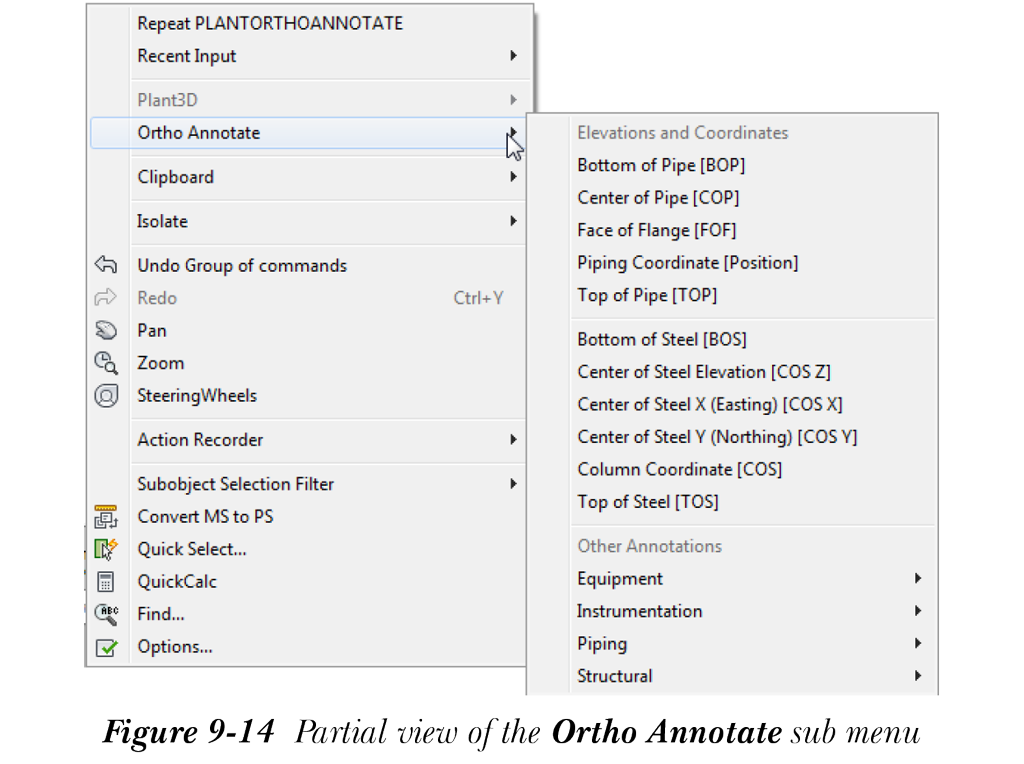

您也可以通过右键单击绘图区，然后从正交注释子菜单中选择所需的注释来向图形添加注释，参见图 9-14。正交注释子菜单包含用于注释管道、钢结构、设备、仪表等的选项。您可以从此子菜单中选择所需的注释，然后从正交视图中选择要注释的组件。例如，要注释管道的坐标位置，请从正交注释子菜单中选择管道坐标 [位置] 选项，然后从正交视图中选择要注释的管道。
注意
您可以根据三维模型中所做的更改更新注释。为此，请从正交视图选项卡的注释面板中选择更新注释工具；注释将得到更新。
