教程 1

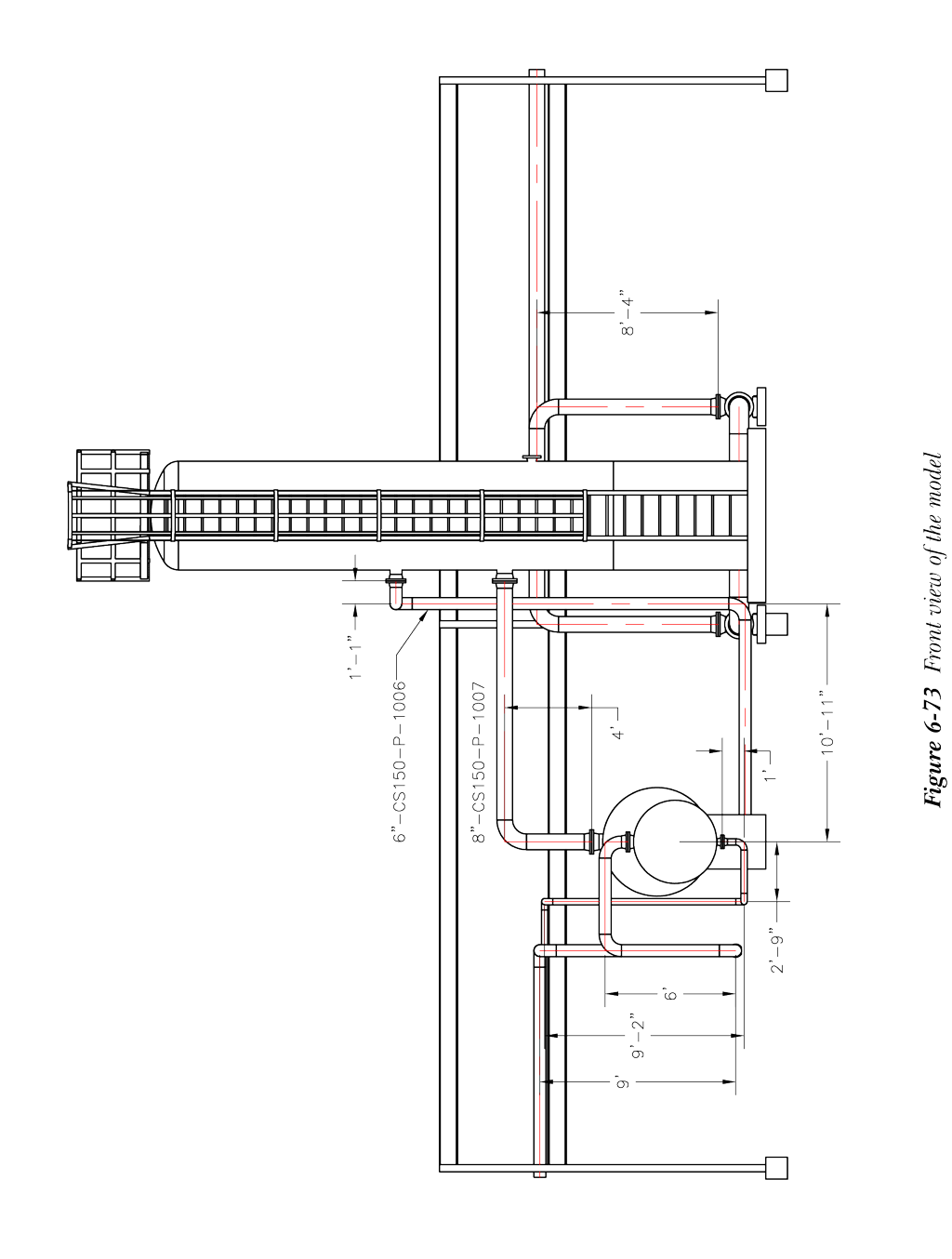

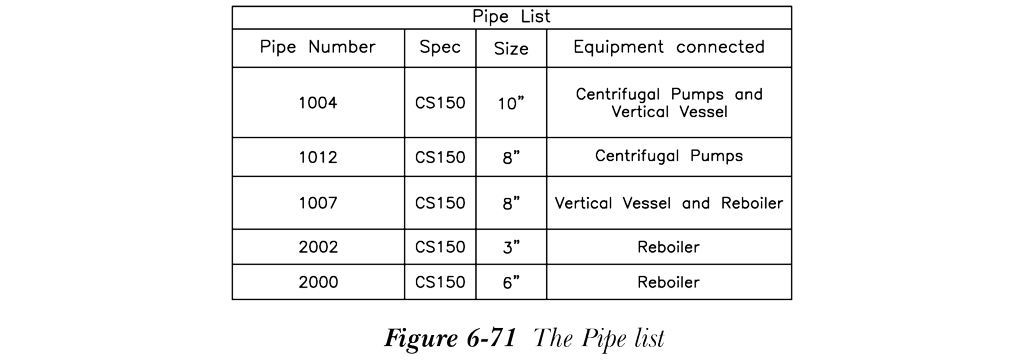

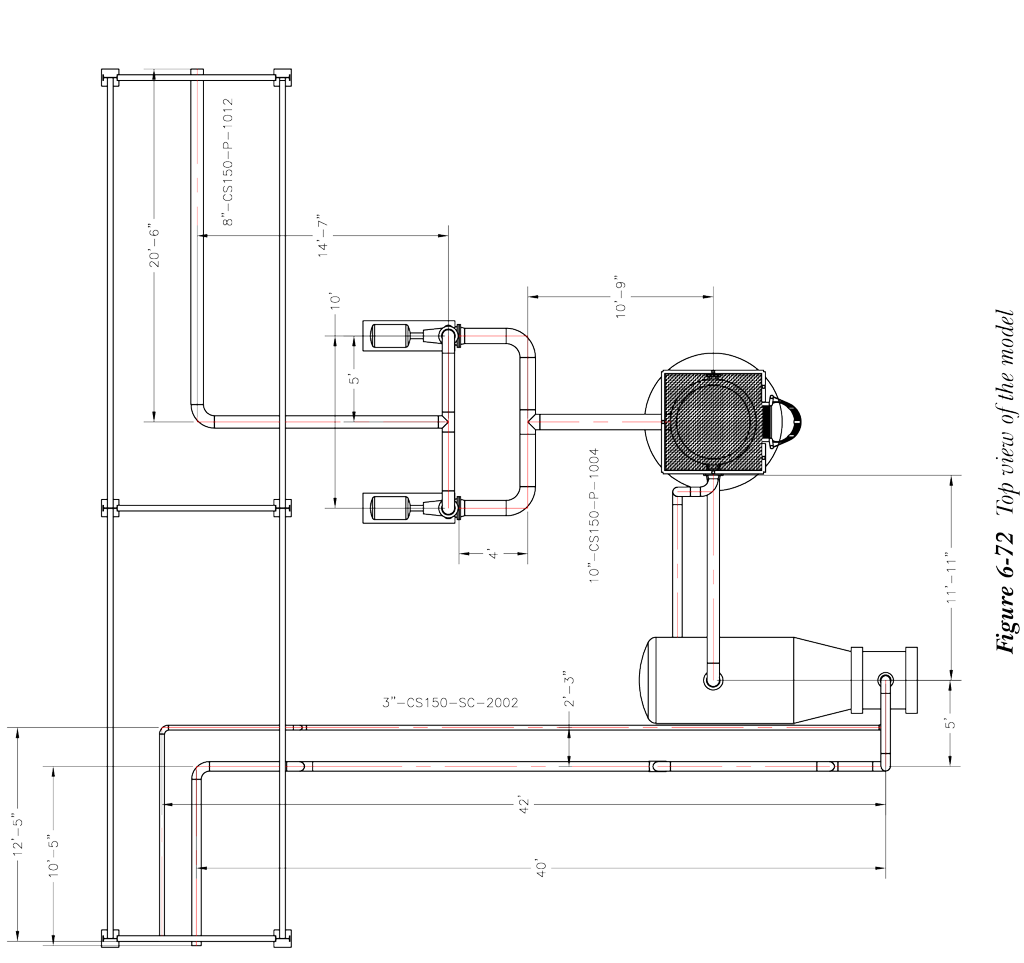

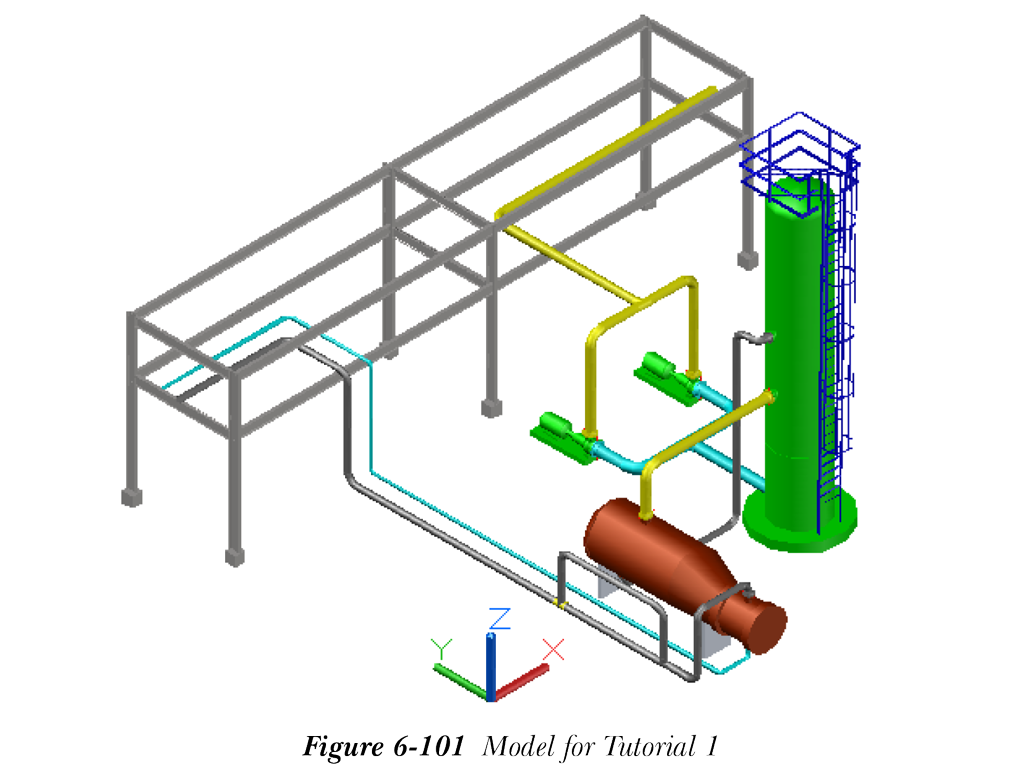

在本教程中，您将打开在第 4 章教程 2 中创建的文件。接下来，您将通过布置管道来连接设备，如图 6-70 所示。图 6-71 显示了模型中使用的管道列表。模型的尺寸在图 6-72 至 6-74 中给出。

（预计时间：45 分钟）

完成本教程需要以下步骤：

a. 从项目管理器打开管道模型文件。

b. 选择所需的规格并选择管径。

c. 将 Pipe_rack 文件插入到模型空间。

d. 连接离心泵和立式容器。

e. 从泵的出口管口布置管道。

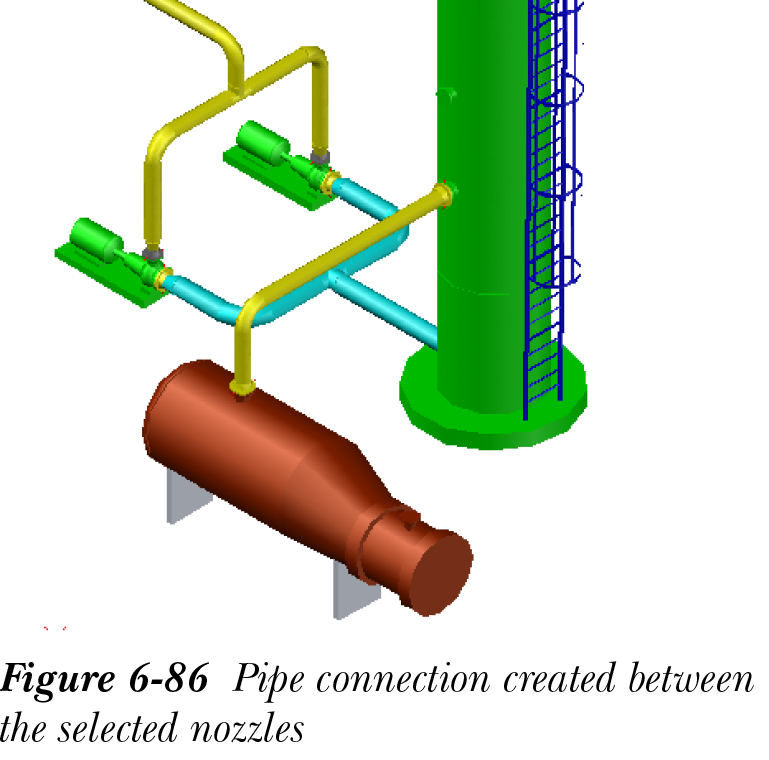

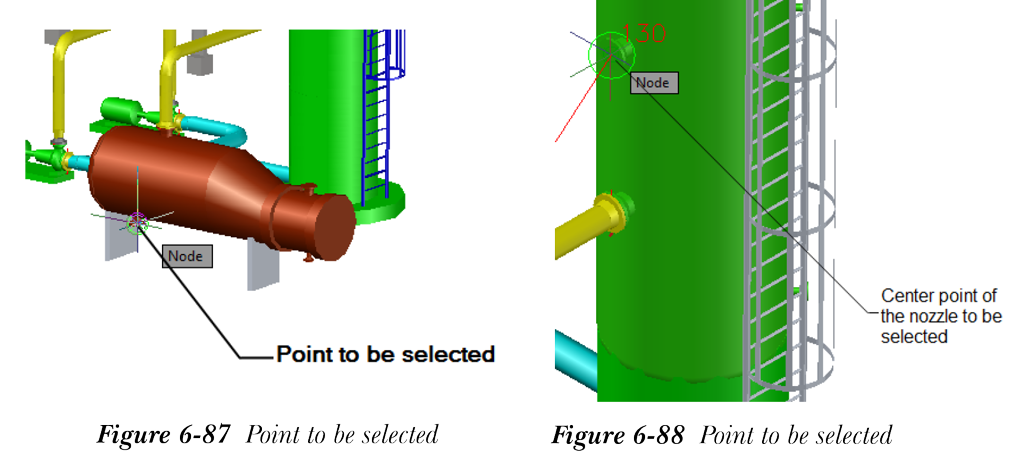

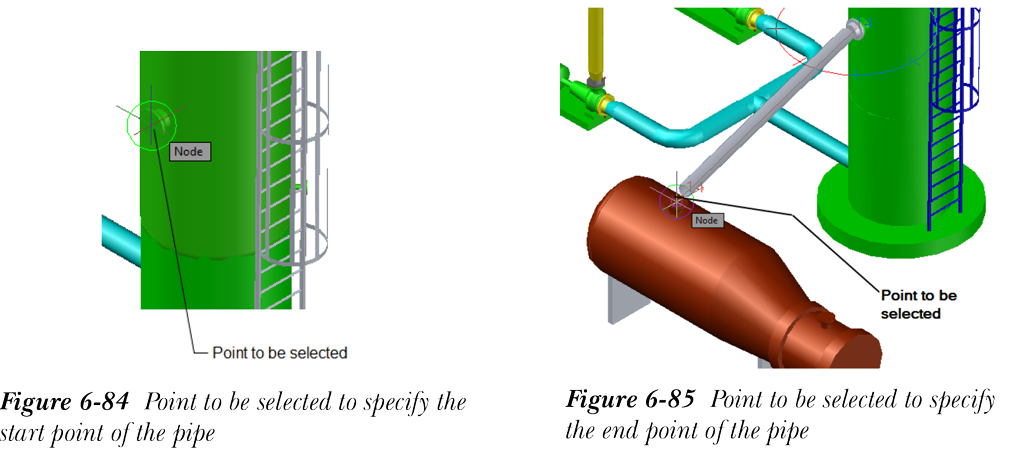

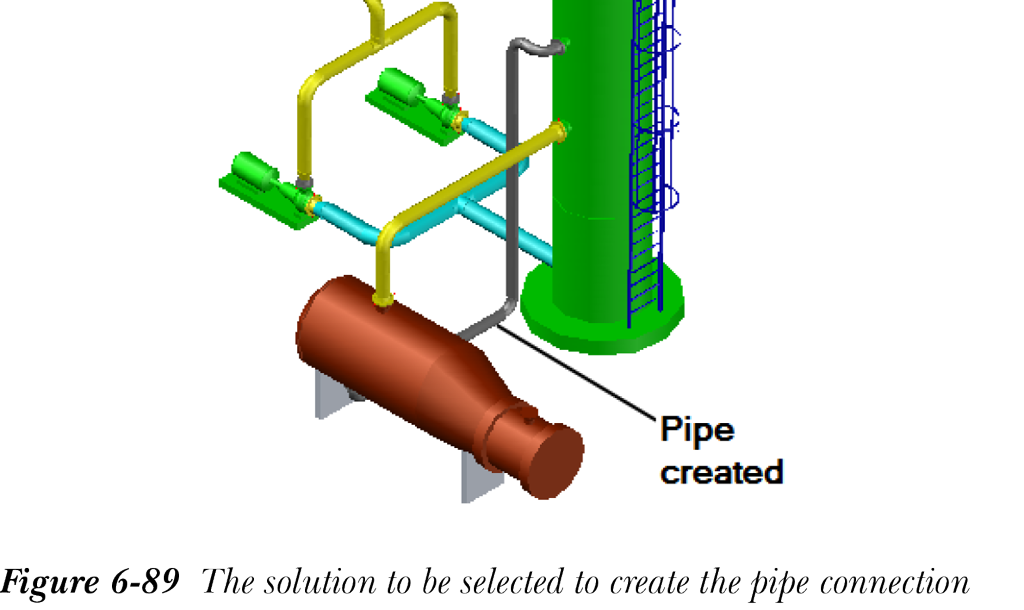

f. 将再沸器连接到立式容器。

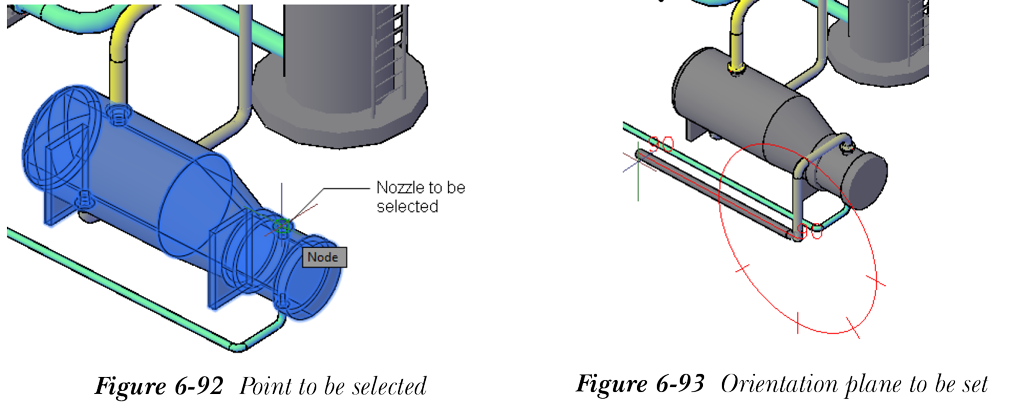

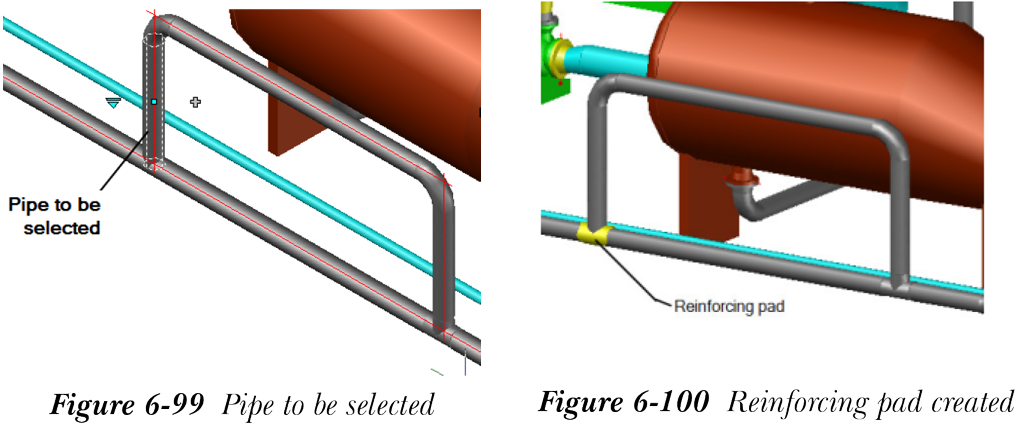

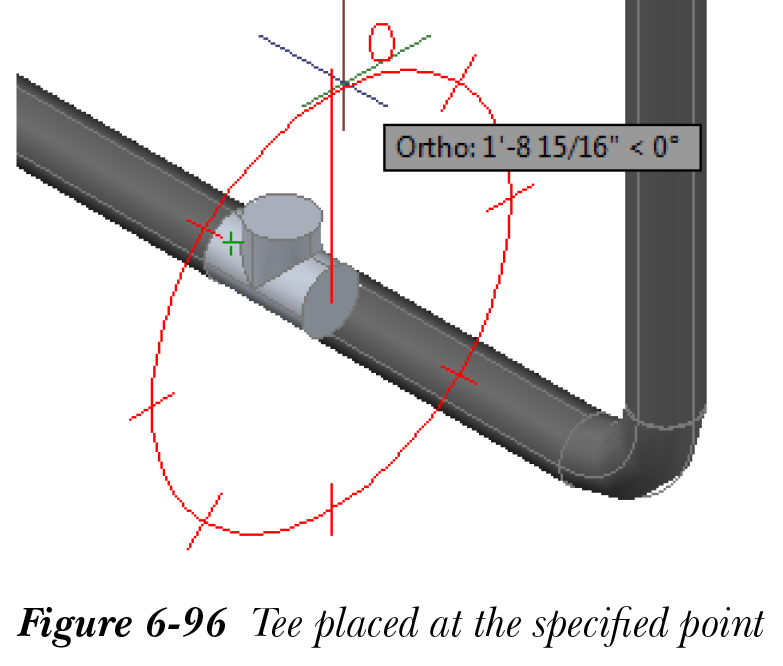

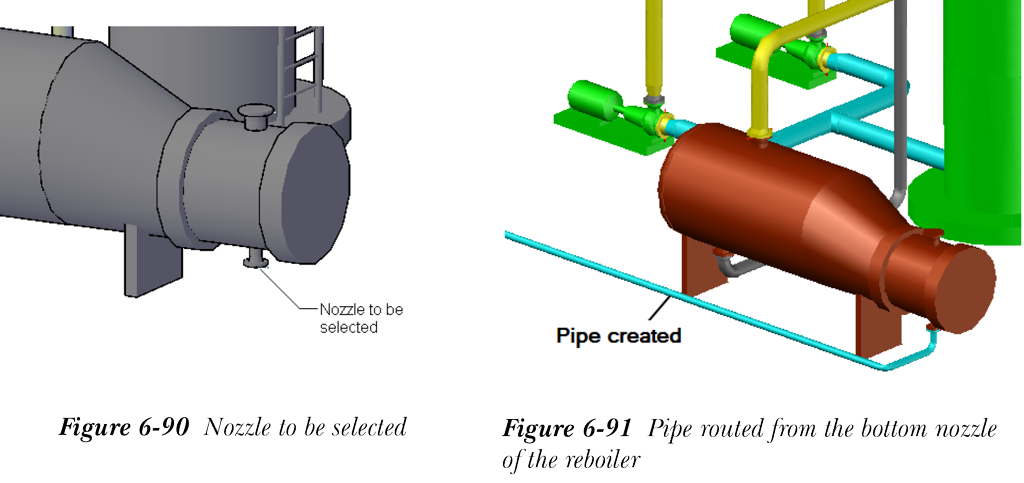

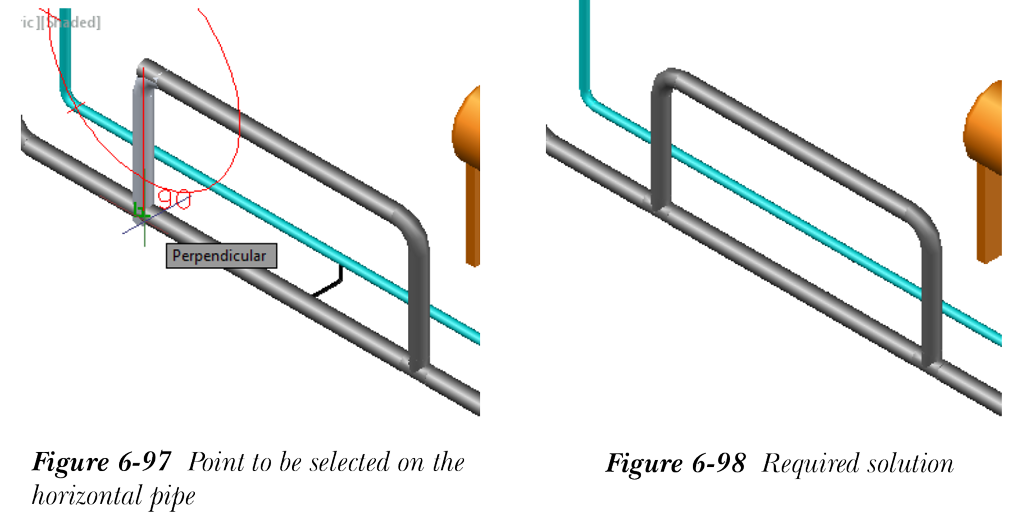

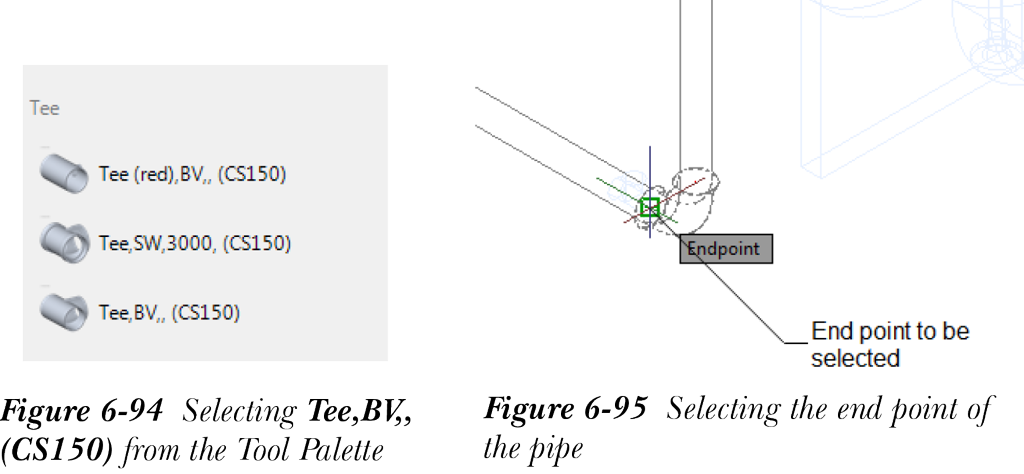

g. 从再沸器的其他管口布置管道。

在本节中，您将选择一个规格和管径。

接下来，您需要插入在第 3 章教程 1 中创建的管道支架。

当您单击“插入”选项卡中“块”面板的“插入”工具时，将显示一个下拉列表。选择“来自其他图形的块”；将显示“块”选项板。
选择“块”选项板中“过滤器”下拉列表旁边的“浏览”按钮，然后浏览到位置 C: > Documents > CADCIM > Plant 3D Models。接下来，双击 Pipe_rack.dwg 文件；文件预览将显示在“块”选项板的“路径”区域下方。
如果已选中，请清除“插入选项”区域中的“插入点”复选框。接下来，分别在 X、Y、Z 编辑框中输入 0, 25’, 0。

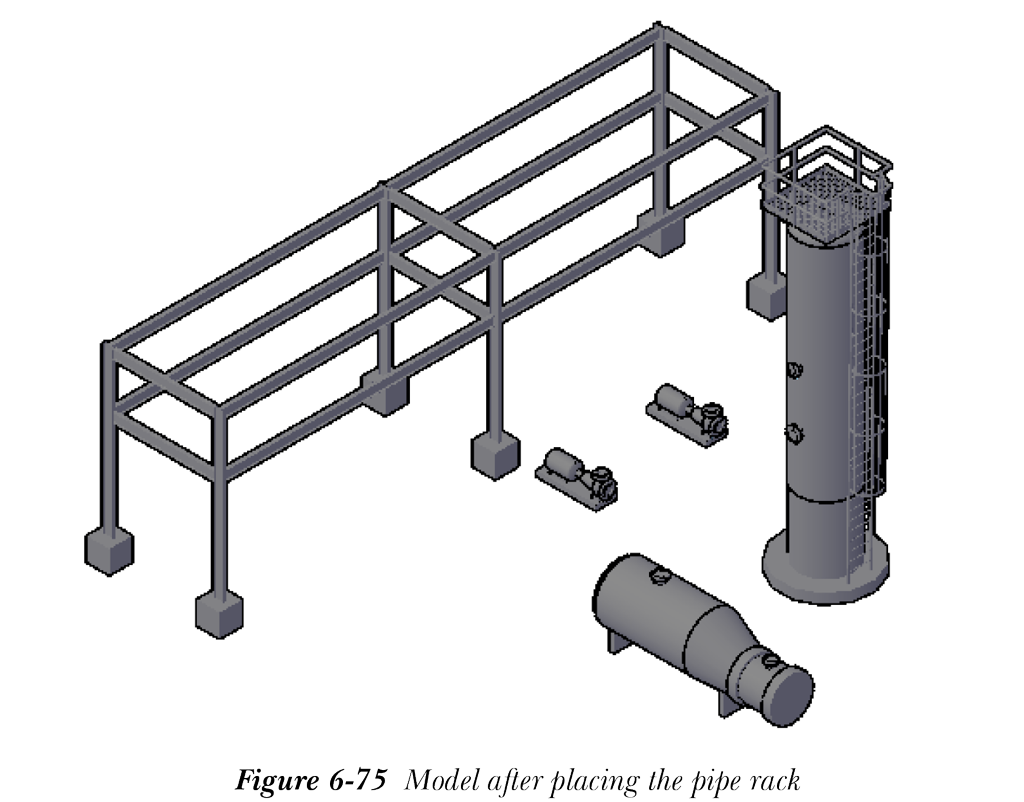

双击显示在“块”选项板“路径”区域下方的文件预览；管道支架将放置在绘图区域中的指定位置，如图 6-75 所示。

注意

为了更好的可视化效果，您可以隐藏 Pipe_rack 结构轴网的线图。

在本节中，您将连接泵和立式容器。首先，您需要隐藏立式容器底部的支架。

在“尺寸”下拉列表中选择管线尺寸为 10”。
选择“指定”按钮；“指定标签”对话框将关闭，并提示您指定管道的起点。

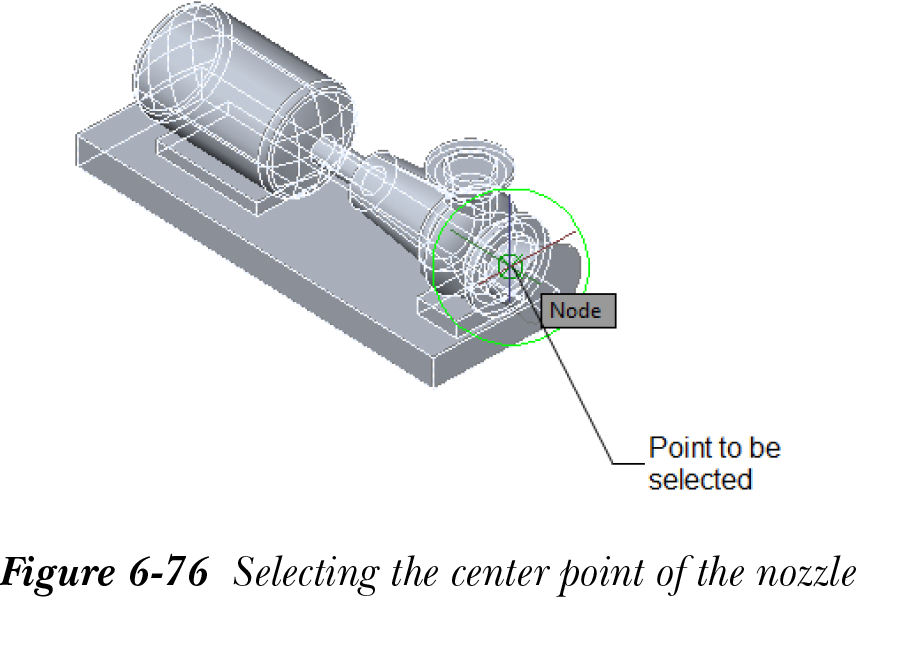

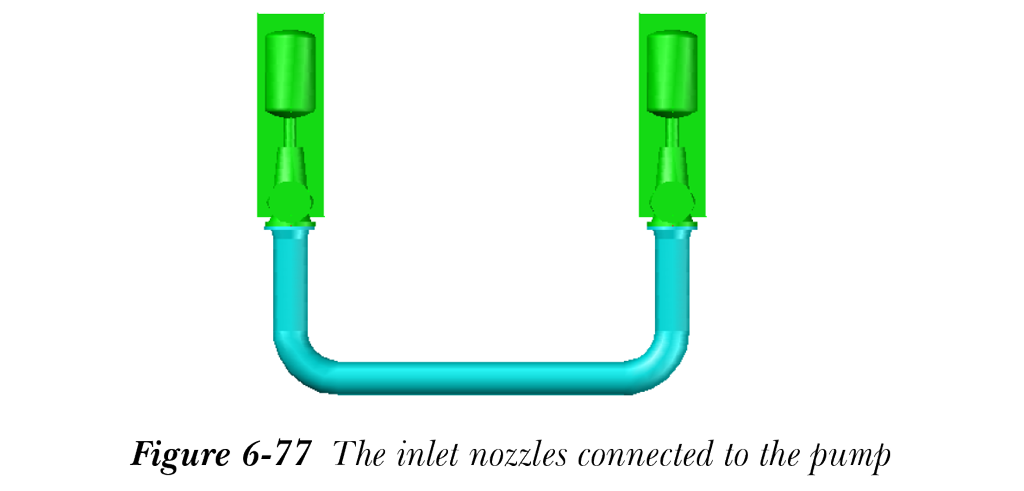

按住 Shift 键并右键单击以显示快捷菜单。从显示的快捷菜单中选择“节点”选项，然后选择左侧泵入口管口的中心点，如图 6-76 所示；系统将提示您指定下一个点。

注意

您可以切换到“线框”视图以便于选择终点。为此，请单击“视图”面板中“视觉样式”下拉列表的向下箭头，然后选择“三维线框”选项。

使用“动态观察”工具旋转模型，使立式容器的底部管口可见。
从“零件插入”面板中选择“切换削角弯头”按钮。这将创建一个角度不同于规格中可用弯头角度的弯头。
单击立式容器以在底部管口上显示加号（+）符号。

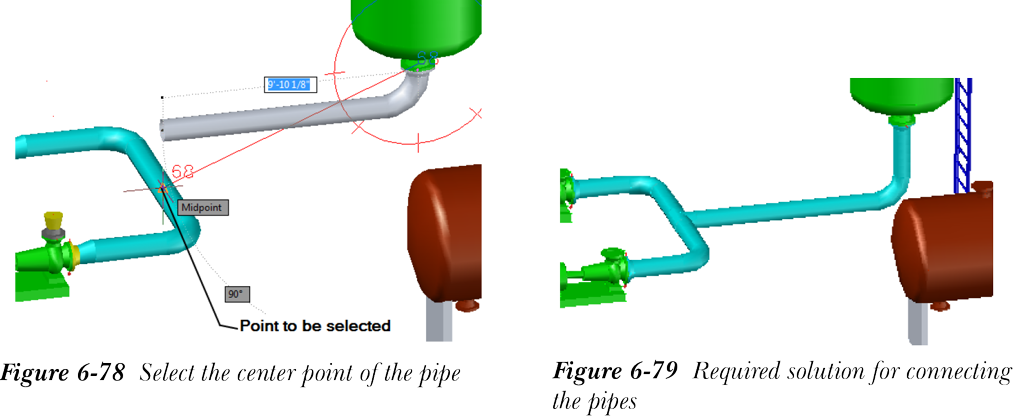

单击显示的加号（+）符号，然后按住 Shift 键并右键单击以显示快捷菜单。从快捷菜单中选择“中点”选项，然后选择连接两个泵的管道的中点，如图 6-78 所示；系统将生成连接容器的解决方案。
从命令提示中选择“下一个”选项以显示所需的解决方案，如图 6-79 所示。
接下来，从命令提示中选择“接受”选项以接受该解决方案。同时，从“主页”选项卡的“可见性”面板中选择“全部显示”按钮以取消隐藏立式容器的支架。

注意

确保“切换管道弯头”按钮已停用。如果此按钮已激活，则将创建管道弯管而不是弯头。

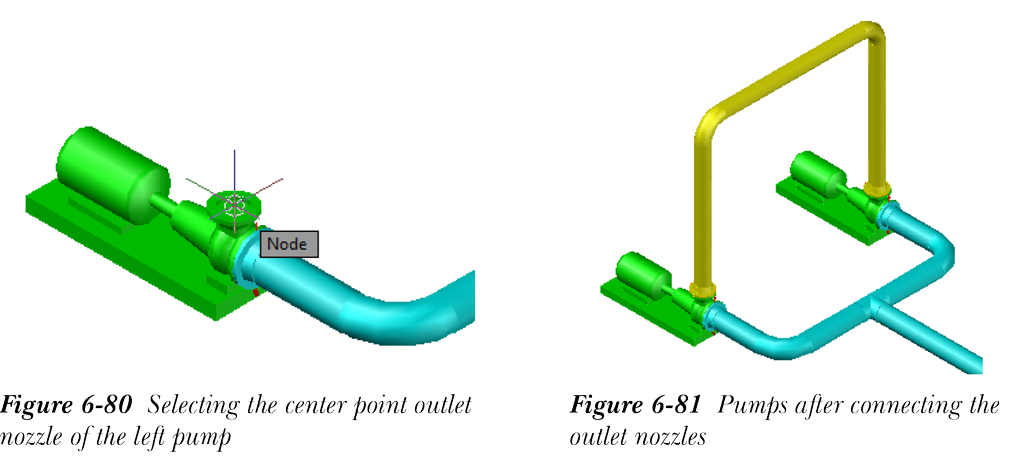

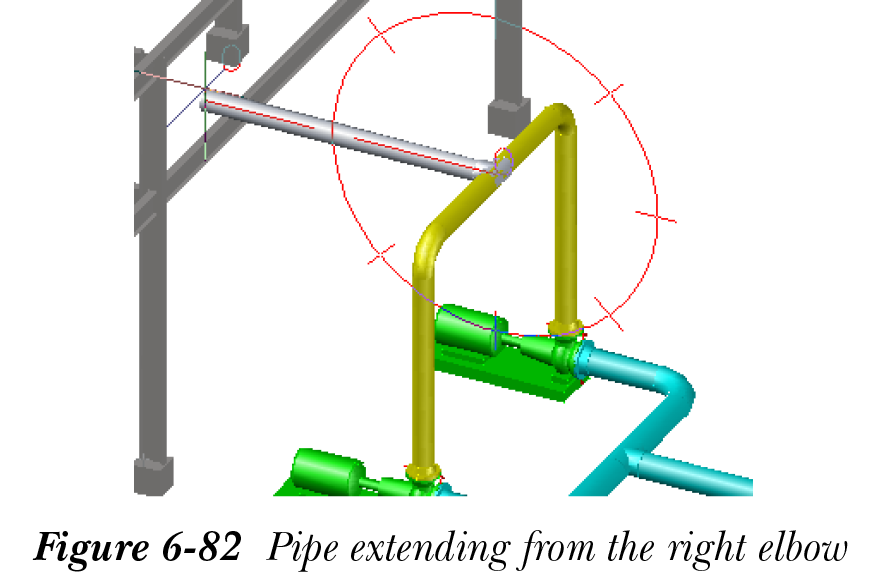

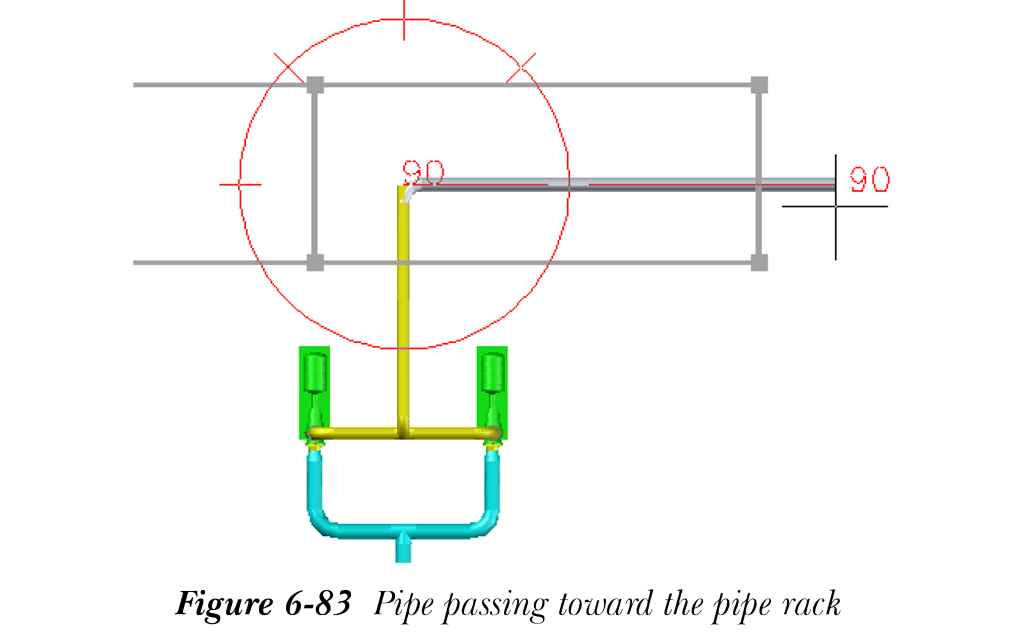

接下来，您需要连接离心泵的出口管口。
