简介

简介

• 我们将在接下来的章节中探索众多绘图和修改命令。
• 这些命令共享几乎相同的技巧，因此我们将专门用本章仅讨论这些技巧。

在 REVIT 2024 中绘图

• 当您在 Revit 2024 中绘制墙（例如）时，以下内容将帮助您准确地完成工作：
  • 临时尺寸标注
  • 对齐线
  • 捕捉
  • 绘制上下文面板

临时尺寸标注

• 临时尺寸标注出现在两种不同的情况中：

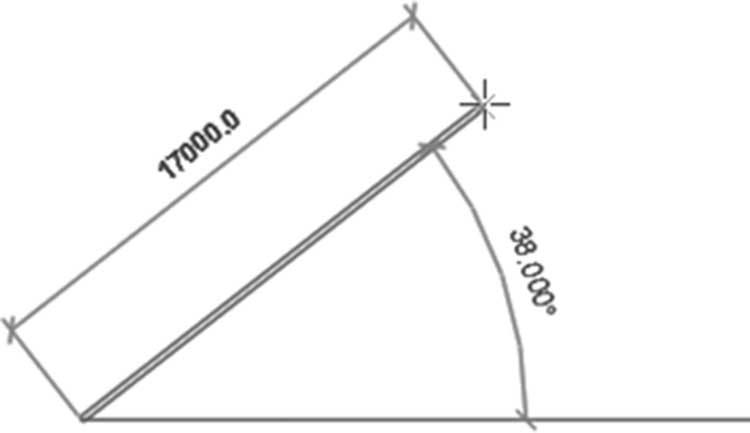

  • 当您在楼层平面中绘制墙时，您会看到墙的长度及其从东方向测量的角度（逆时针 180°，顺时针 180°），如下例所示：

• 在此模式下，您可以通过键入来输入长度值。

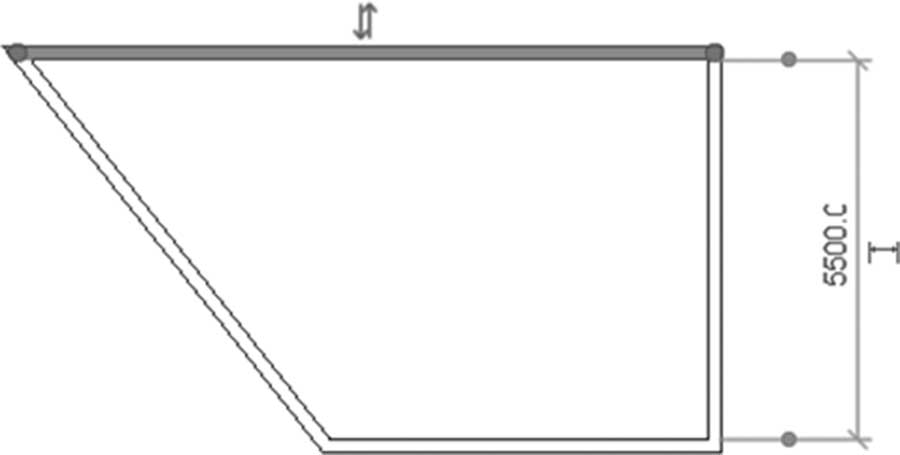

• 您将在完成绘制墙后看到第二种类型的临时尺寸标注。如果您单击墙，您将能够更改临时尺寸标注，如下所示：

• 单击小蓝圆以将尺寸标注的位置从墙的外边缘、内边缘或中心更改。

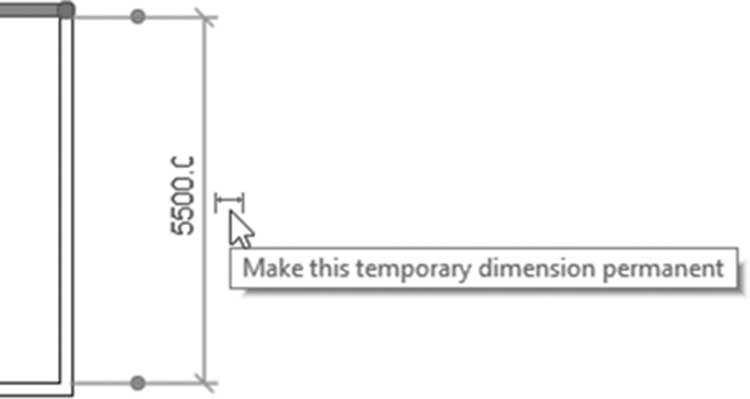

• 尺寸标注旁边的小形状用于将临时尺寸标注转换为永久尺寸标注：

对齐线

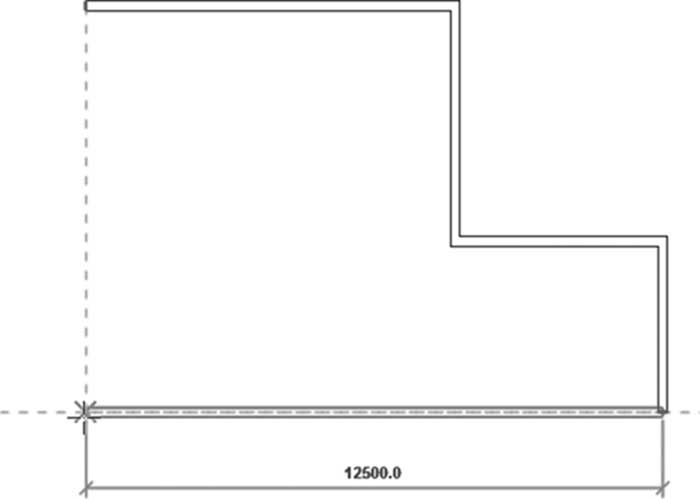

• 当您绘制多面墙时，Revit 将帮助您将新墙与任何现有墙对齐，如下例所示：

捕捉

• Revit 允许您捕捉到任何图元，如捕捉到端点、墙的中点或两个图元的交点。
• 默认情况下，所有捕捉都是开启的。

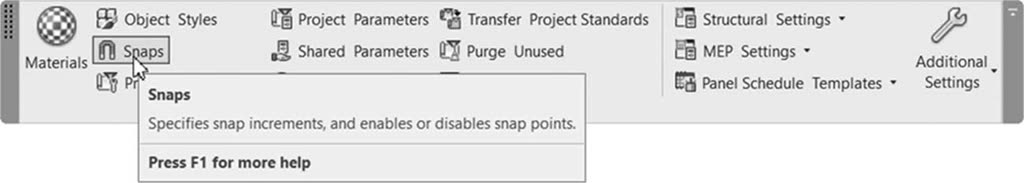

• 要控制捕捉，请转到管理选项卡，找到设置面板，然后单击捕捉按钮：

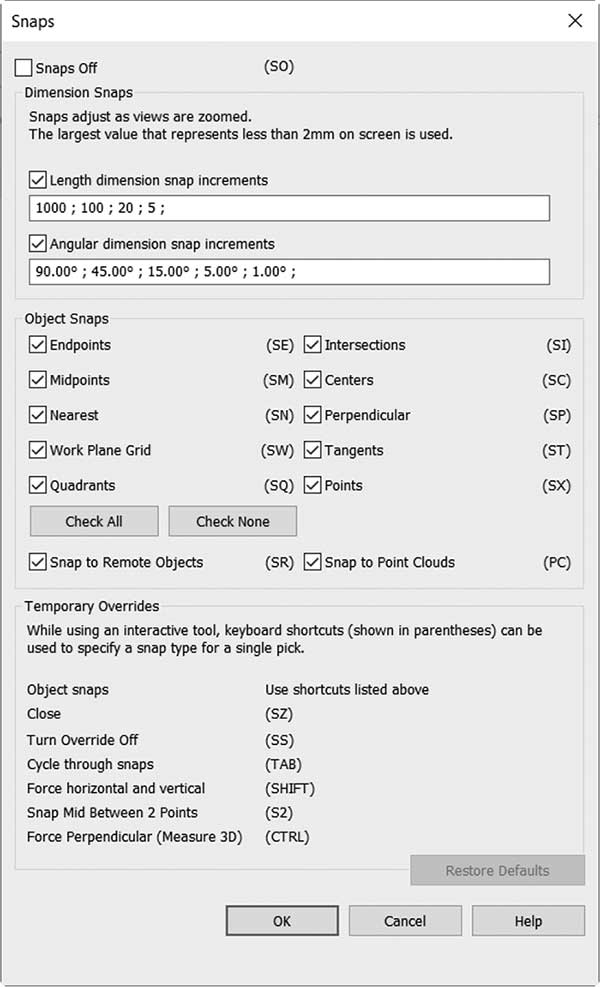

• 您将看到以下对话框：

• 在此对话框中，您可以执行以下全部/任何操作：
  • 打开/关闭任何所需的捕捉。
  • 更改长度尺寸标注捕捉增量。不同的值将根据缩放级别起作用。当您更接近时，您将使用较小的值。
  • 更改角度尺寸标注捕捉。缩放级别在此也适用。
  • 使用键盘快捷键使用临时替代；例如，SC 用于捕捉到弧或圆图元的中心。

绘制上下文面板

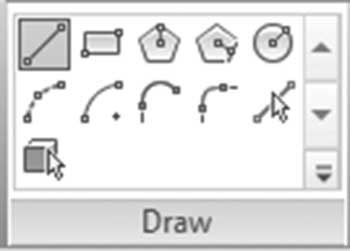

• 当您在 Revit 中启动任何包含绘制的命令时，您将看到以下内容（取决于命令，您可能会看到更少或更多的工具）：

• 该面板包含帮助绘制形状的工具，例如：
  • 线工具，用于绘制直线形状。如果您想绘制连续线，请确保链选项（出现在选项栏中）已打开。
  • 矩形工具，用于使用两个对角绘制矩形形状。
  • 两种类型的多边形（内接和外切）
  • 圆形形状
  • 三种类型的圆弧
  • 圆角弧（向两条线添加弧）
  • 选择现有线
  • 拾取面
• 更多这些工具将在我们处理其他命令时讨论。
