项目基点和测量点
- 每个项目都有一个项目基点和测量点，如下所示：
- 当您进入场地平面视图时，可以看到这两个点。
项目基点
- Revit 不像 AutoCAD 那样处理坐标系，AutoCAD 有 WCS 和 UCS。
- 项目基点描述项目坐标系的原点 (0,0,0)。
- 它影响模型的绝对高程。

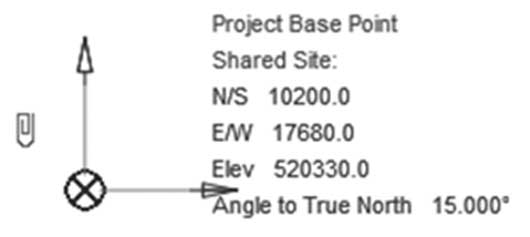

- 要修改项目基点，请单击图标（内含 X 的圆），然后修改南北、东西、高程和真北角度。

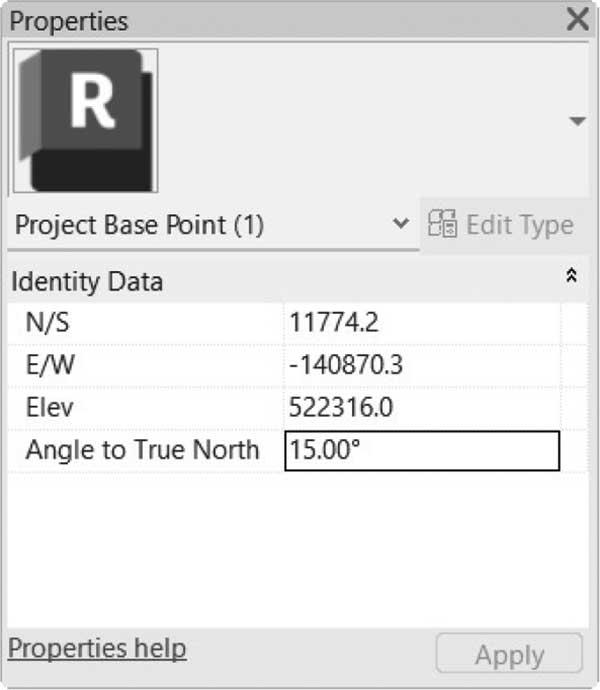

- 另一种方法是在“特性”选项板中输入值，如下所示：
- 如果您想精确地使用 Revit，请确保您的模型距离项目基点的位置小于 20 英里（32 公里）。

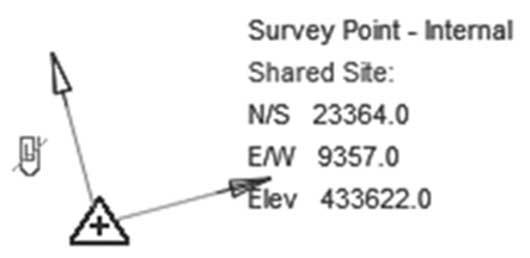

测量点
- 测量点是现实世界中的一个特定点，例如测量标志。
- 当与使用不同坐标系的程序（例如 Civil 3D 软件）共享时，它用于确定建筑物的方向。
- 首先取消剪裁测量点，以指定其坐标。
注意
要以真北显示模型，请尝试以下操作：
- 复制您想要旋转到真北的平面视图（很可能是场地平面视图）。

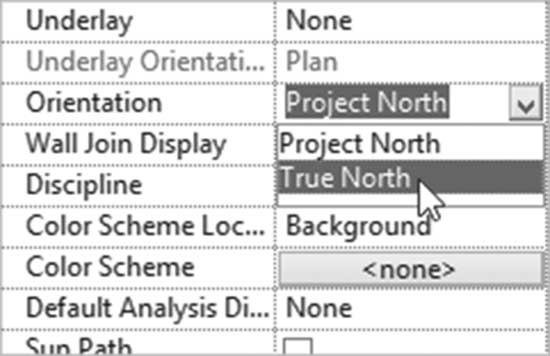

- 转到真北平面的“特性”选项板，将方向设置为真北，如下所示：
- 相应地，视图将旋转以显示项目基点中指定的真北。
