日照研究类型
- 日照研究有三种类型：静止、单日和 Multi-Day。还有几种预设研究可供使用。
如何创建静止日照研究
-
要创建静止日照研究，请尝试以下操作：

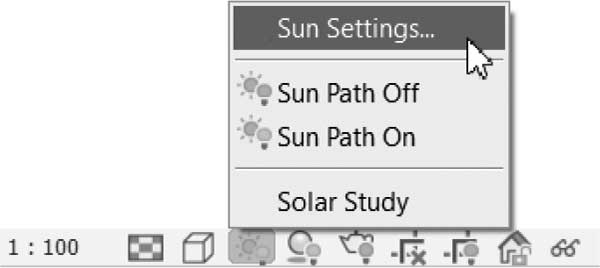

- 使用视图控制栏，展开太阳路径下拉列表并选择太阳设置：

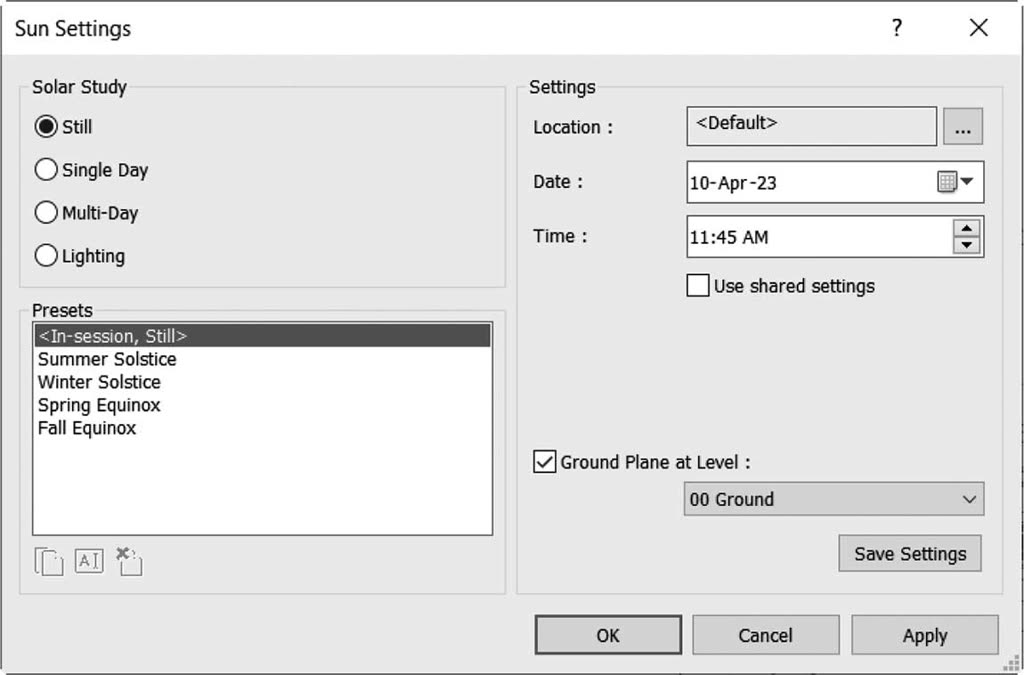

- 在“太阳设置”对话框中，在“日照研究”部分下，选择“静止”。
- 在“设置”下，指定位置、日期和时间。
- 或者，在“预设”部分下，选择现有研究并单击“复制”，输入研究名称，然后单击确定。
- 完成后，单击确定关闭对话框并将静止日照研究应用到当前视图。
如何创建单日日照研究
- 要创建单日日照研究，请执行以下步骤：
- 打开“太阳设置”对话框。

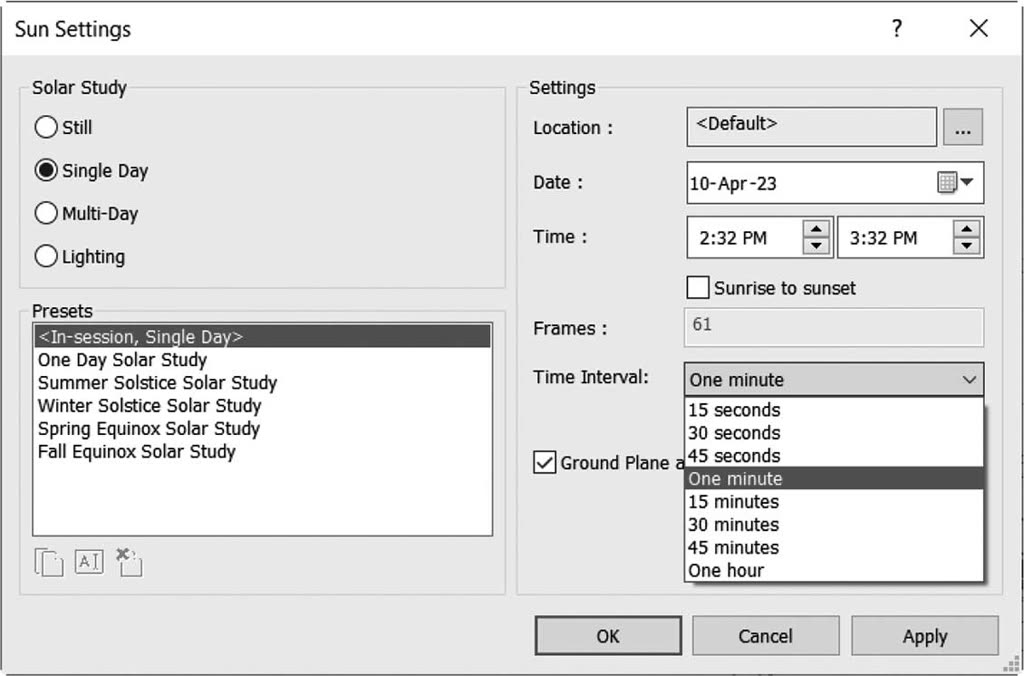

- 在“日照研究”部分下，选择“单日”选项。
- 在“设置”部分下，设置位置、日期和时间（开始和结束）。或者选择“日出到日落”选项，根据日期自动计算时间。选择时间间隔（15、30、45 秒，一分钟，15、30、45 分钟，或 1 小时）。帧数值为只读。
- 您可以使用现有预设；只需复制并命名即可。
- 单击确定关闭对话框。

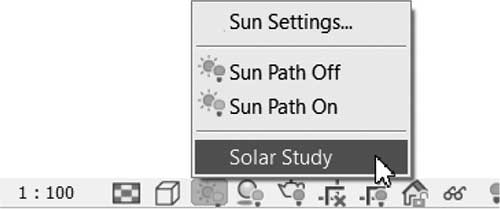

- 要查看日照研究，请转到视图控制栏，然后选择日照研究，如下所示：

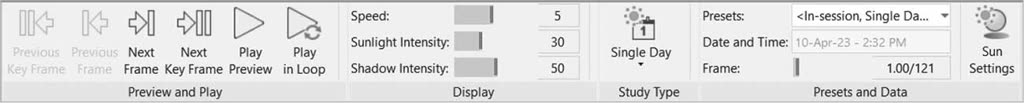

- 将出现一个上下文选项卡：
- 使用“预览和播放”面板控制动画。
- 使用“显示”面板控制速度、阳光强度和阴影强度。
- 使用“研究类型”面板控制研究类型是静止、单日、Multi-Day 还是照明。
- 使用“预设和数据”面板控制使用哪个预设、日期和时间，以及显示哪一帧。
如何创建 Multi-Day 日照研究
- 要创建 Multi-Day 日照研究，请尝试以下操作：
- 打开“太阳设置”对话框。

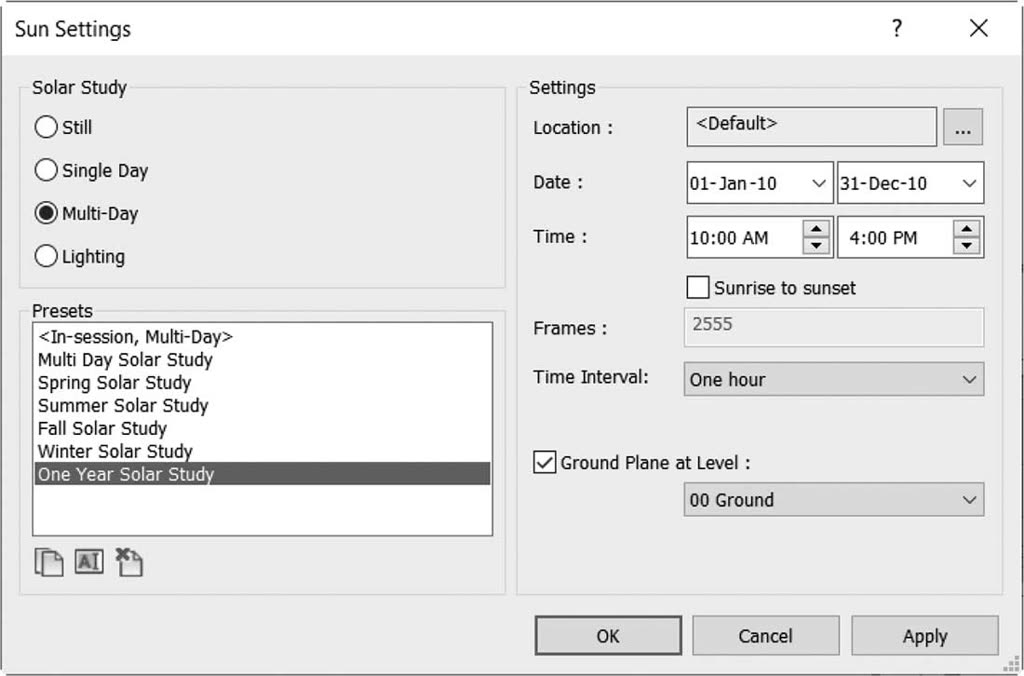

- 在“日照研究”部分中，选择“Multi-Day”选项。
- 在“设置”部分下，指定位置、日期和时间（开始和结束），并选择时间间隔（一小时、一天、一周或一个月）。
- 您可以使用现有预设；只需复制并命名即可。
- 单击确定关闭对话框。
- 完全按照单日研究的步骤来查看动画。
练习 13-3 日照研究
- 启动 Revit 2024。
- 打开文件 Exercise 13-3.rvt。
- 转到体量和场地选项卡，找到概念体量面板，然后单击显示体量形式和楼层。您应该看到描绘相邻建筑的体量。
- 转到场地楼层平面视图，单击项目基点，并将正北设置为 20°。
- 复制场地楼层平面视图并将其重命名为 Site-True North。打开新视图。在“特性”中，将方向设置为正北。
-
启动
位置（Location）命令。 - 在“位置”选项卡中，使用 Internet 映射服务地图，输入 Boca Raton，然后单击搜索。选择“使用夏令时”选项，然后单击确定。
- 转到现有的三维视图。复制它并将其命名为 3D Still Solar Study。
- 将视觉样式设置为隐藏线并打开阴影。
- 打开太阳路径并选择“继续使用当前设置”。选择太阳设置。在“太阳设置”对话框的“日照研究”部分中，选择“静止”选项。在“设置”部分中，指定今天的日期。测试以下时间：上午 9 点、上午 10 点和上午 11 点（将地平面标高设置为 00 Ground）。
- 在项目浏览器中，右键单击 3D Still Solar Study 视图并选择“带细节复制”。将新视图重命名为 3D Single Day Solar Study。
- 关闭太阳路径。
- 修改太阳设置并创建一个新的单日日照研究，从日出到日落，使用今天的日期和时间间隔 30 分钟。单击确定，然后预览日照研究（将地平面标高设置为 00 Ground）。
- 在项目浏览器中，右键单击单日日照研究并选择“带细节复制”。
- 将新视图重命名为 3D Multi Day Solar Study。
- 修改太阳设置并创建一个新的 Multi-Day 日照研究，为期一年，正午，时间间隔为一个月。
- 完整预览日照研究动画，然后使用选项栏和“下一帧”按钮逐月查看。
- 保存并关闭文件。
在 Revit 中渲染 – 简介
- Revit 中的渲染主要是一个补充功能，而不是基本功能。它可以生成高质量的静止渲染图像，但如果您想要更好的图像，请使用 3ds Max 和 Maya 等软件。
- Revit 渲染引擎是 Autodesk Raytracer。
- 准备要渲染的视图。设置相机视图以创建适当的三维视图。由于几乎所有 Revit 图元默认都在内部定义了材质，因此无需为图元指定材质。最后，添加灯光、家具、树木、人物和其他配件等构件。
