创建柱
-
Revit 中有两种类型的柱：
- 结构柱
- 建筑柱
- 建筑柱用作装饰柱，而结构柱是标准柱，稍后可由结构工程师用作建筑结构系统的起点。
-
要输入结构柱，请执行以下操作：

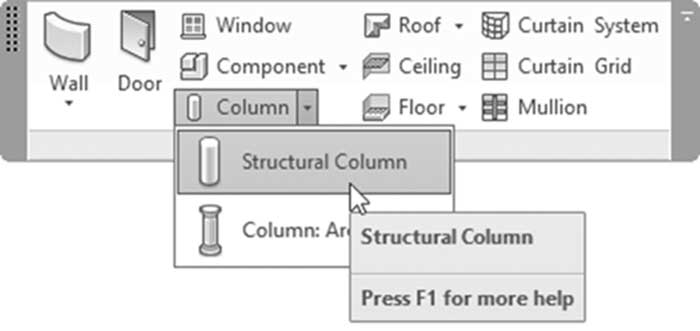

- 转到建筑选项卡，找到构建面板，单击柱弹出列表，然后选择结构柱按钮：

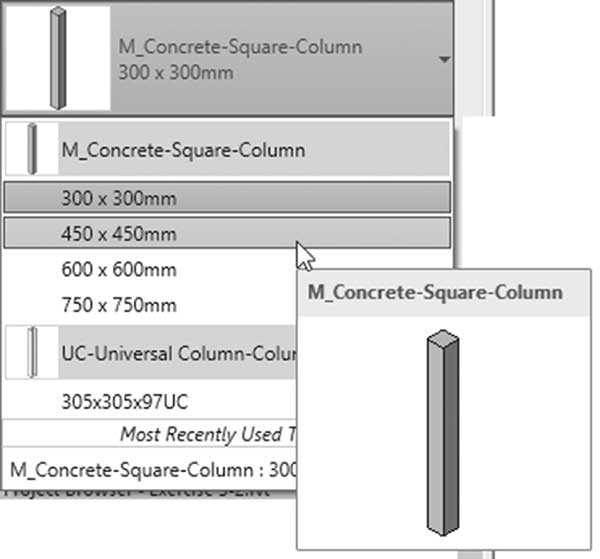

- 从“特性”中，选择所需的族：

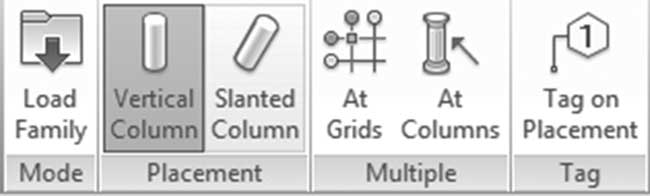

- 您将看到以下上下文选项卡：
- 在放置下，确保您使用的是垂直柱按钮。
- 在多个下（如果您已经放置了轴网），单击在轴网处按钮。
- 如果您想在添加柱时添加标记，请单击放置时标记按钮。

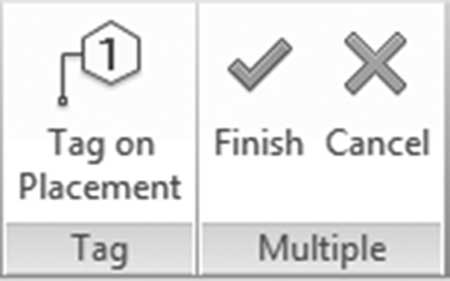

- 如果您选择在轴网处，您将看到以下上下文选项卡：
- 在轴网处将要求您选择所需的轴网。选择完成后，单击完成按钮以结束输入柱的过程。
- 在选项栏中，您将看到以下内容：
- 选择高度（要从当前标高向上，请选择高度；要从当前标高向下，请选择深度）。
- 指定柱将延伸到的标高。
练习 3-2 导入 CAD、轴网和柱
- 启动 Revit 2024。
- 打开文件 Exercise 3-2.rvt。
- 转到 00 Ground 视图，使用以下信息导入名为 Ground Floor.dwg 的 AutoCAD 文件：
a. 颜色 = 黑白
b. 图层 = 全部
c. 导入单位 = 自动检测
d. 定位 = 原点到内部原点
e. 仅当前视图
- 使用相同的设置，在 01 First 视图中导入名为 First Floor.dwg 的 AutoCAD 文件。
- 如果需要，将四个立面符号移动到适当的位置。
- 将两个 CAD 导入的图形替代设置为半色调。
- 使用 00 Ground 视图中 CAD 导入的线来输入轴网，将垂直轴网设置为 A、B、……，将水平轴网设置为 1、2、……（确保所有轴网的两侧都显示气泡）。
- 使用所有轴网创建结构柱，从 00 Ground 到 06 Roof；使用的尺寸为 M_Concrete-Square-Column 300 × 300（Concrete-Square-Column 12 × 12）。
- 删除不必要的柱：A1、A4、F1 和 F4。
- 转到南立面视图，调整标高的长度，使其超出右侧和左侧的柱。
- 保存并关闭文件。
