可见性设置

可见性设置

• 可见性设置允许用户控制族中的图元何时显示、何时隐藏。
• 某些对象（如门的把手）不应在楼层平面或天花板平面中显示。
• 要控制图元的显示，请执行以下步骤：

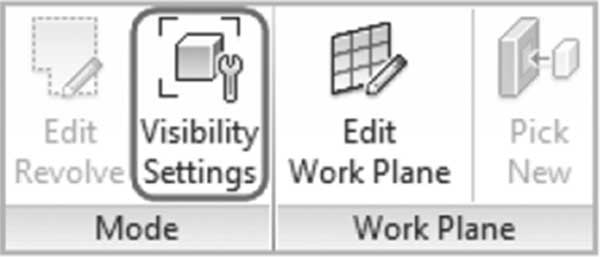

  • 选择所需的图元。使用上下文选项卡，找到模式面板，然后单击可见性设置按钮：

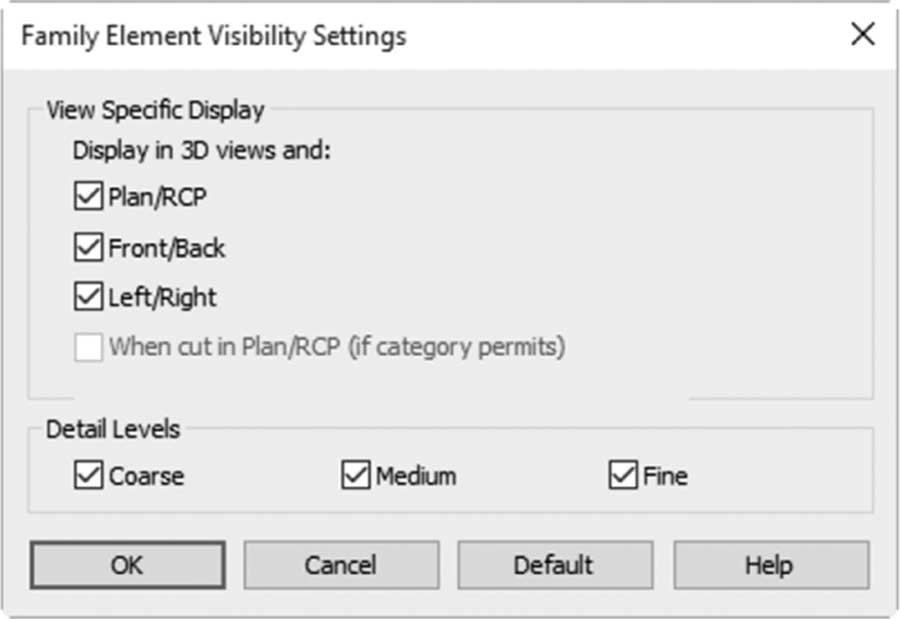

• 您将看到以下对话框；指定您希望图元显示的视图和详细程度，如下所示：

• 该对话框说明所有图元都将在三维中显示。选择您希望图元显示的其他视图。
• 此外，选择您希望图元显示的详细程度。例如，也许您希望在楼层平面中显示某个图元，但不希望在粗略详细程度中显示。

练习 24-1 创建自定义门

1. 启动 Revit 2024。
2. 基于 DefaultMetric.rte（default.rte）启动一个新项目。
3. 转到“插入”选项卡，找到“从库中载入”面板，单击“载入 Autodesk 族”按钮。转到“门”文件夹，选择 M_Door-Single-Panel.rfa（Door-Single-Panel.rfa），单击“载入”，选择所有尺寸，然后单击“确定”。
4. 转到项目浏览器，找到“族”，找到“门”，选择您刚载入的文件，右键单击，选择“编辑”选项，将打开一个新选项卡，其中包含门的三维形状。将文件（保存在您的练习文件夹中）另存为 My_Door.rfa。
5. 通过访问楼层平面中的参照标高、三维视图和四个立面视图来熟悉该族。此外，访问“族类型”对话框以了解参数名称以及每个参数所代表的含义。
6. 转到正立面视图。
7. 通过偏移现有的中间参照平面，使用 250mm（0'-10"）创建两个新的垂直参照平面，一个向右，一个向左。
8. 通过偏移上方水平参照平面 500mm（0'-20"）三次，创建三个新的水平参照平面。

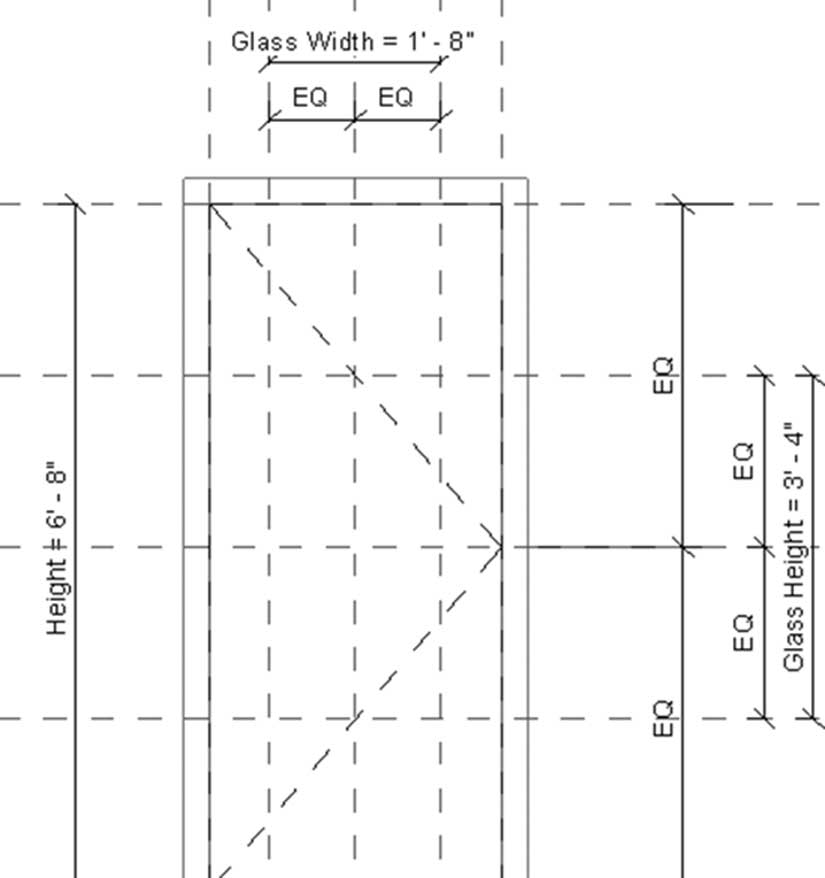

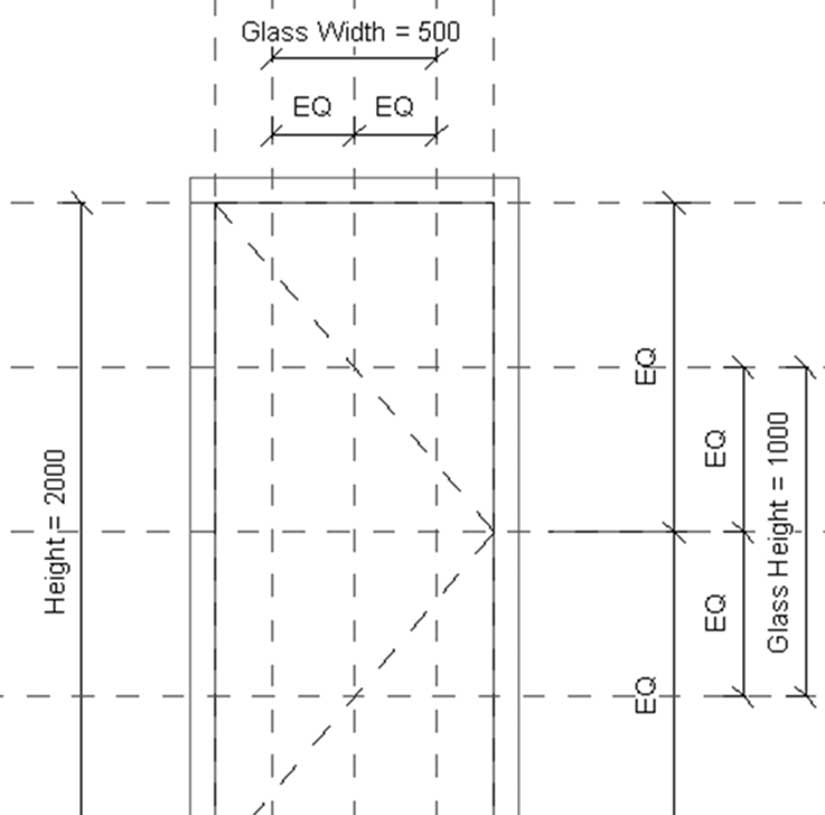

9. 输入如下所示的尺寸和名称：

10. 转到创建选项卡，找到形状面板，单击“空心形状”的下拉列表；选择“空心拉伸”。

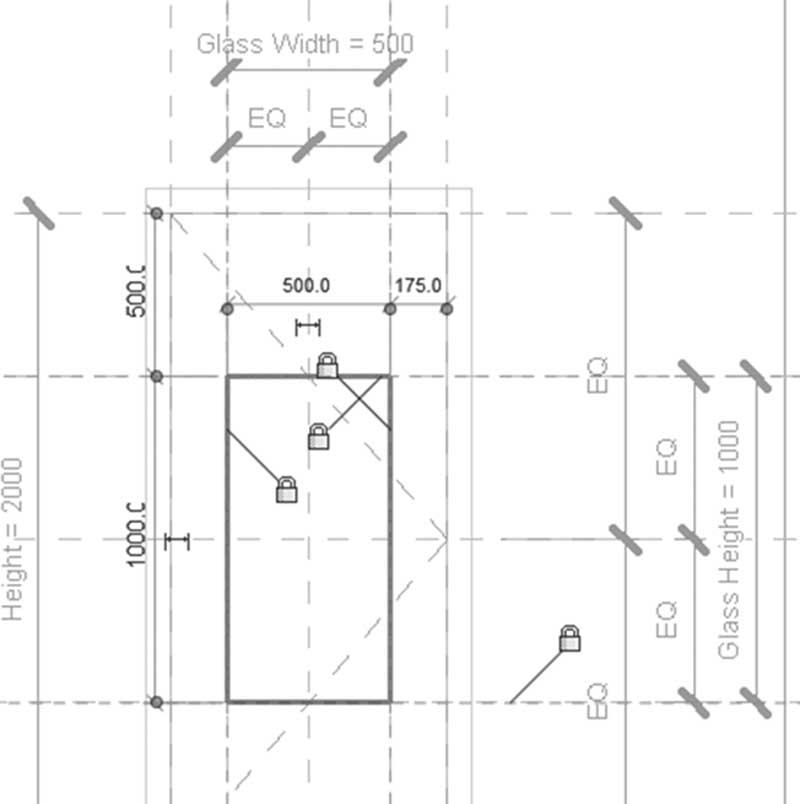

11. 将深度值设置为 250（0'-10"），绘制如下所示的矩形并锁定四条边：

12. 单击 (✓) 结束命令。
13. 转到三维视图。
14. 选择空心形状并将其延伸以完全穿透门。
15. 转到“剪切几何图形”命令，选择门，然后选择空心形状。按两次 [Esc]。

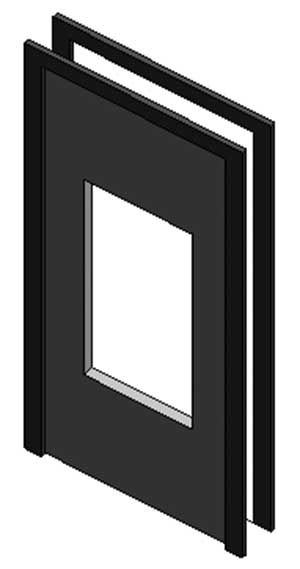

16. 这是您应该得到的结果：

17. 转到参照标高视图。
18. 在门的中间（不是墙）创建一个新的参照平面，并将其命名为“门中心”。
19. 使用 6mm（0'-0 ¼"）的偏移值再创建两个参照平面，一个在其上方，一个在其下方。

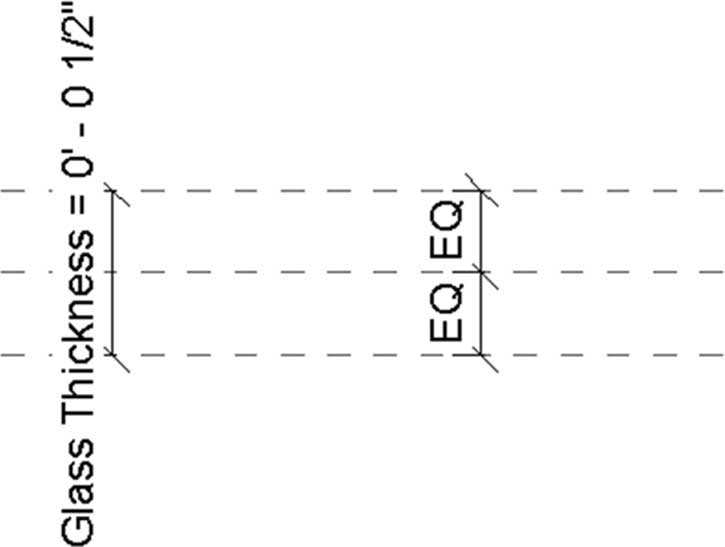

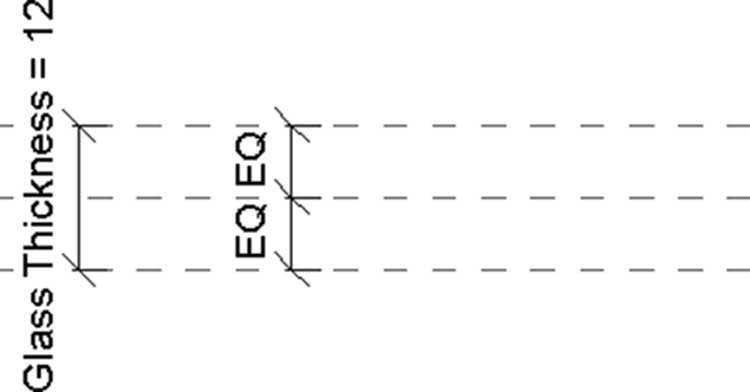

20. 输入如下所示的尺寸和名称：

21. 启动“拉伸”命令，绘制一个 12mm（0'-0 ½"）厚、覆盖门洞口的矩形，并锁定四条边。设置拉伸起点 = 500（1'-8"），拉伸终点 = 1500（1'-8"）。完成后单击 (✓)。
22. 选择新创建的拉伸，并将“玻璃”指定为材质。
23. 转到三维视图检查您的模型。
24. 转到参照标高视图。
25. 转到“创建”选项卡，找到“模型”面板，单击“构件”按钮。单击“载入族”，选择“门”，然后选择“五金件”，选择 M_Handle Domestic.rfa（Handle Domestic.rfa），然后单击“打开”。
26. 按两次空格键将其旋转。

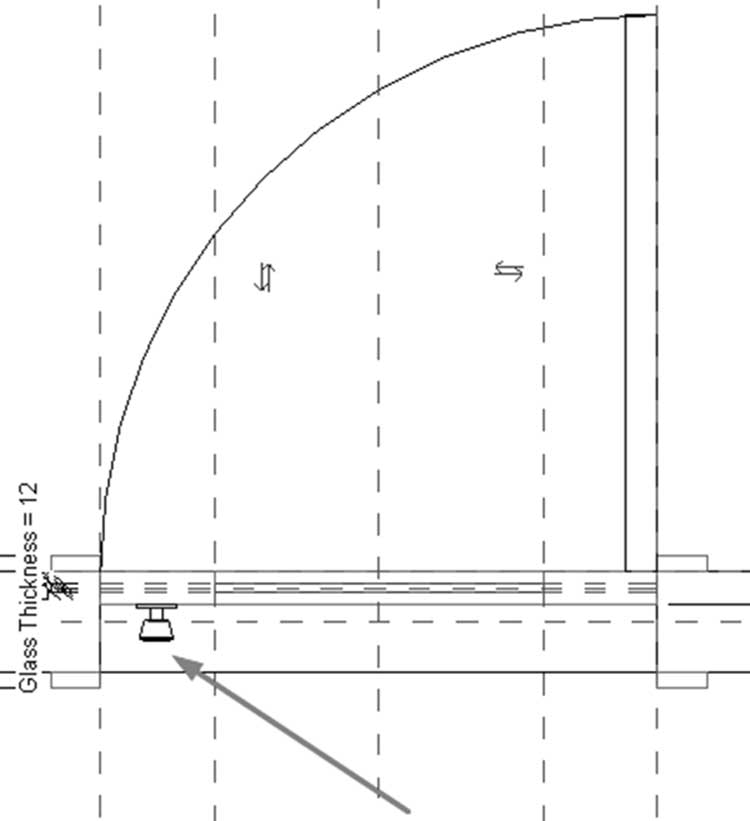

27. 使用“特性”，将偏移设置为 1000mm（3'-4"），然后插入它，如下所示：

28. 选择拉伸，使用上下文选项卡，找到“模式”面板的“可见性设置”按钮，关闭“平面/天花板平面”复选框，以及“在平面/天花板平面中剖切时”，然后单击“确定”。
29. 对把手重复相同的操作。
30. 保存门并将其载入项目进行测试。

练习 24-2 创建自定义窗

1. 启动 Revit 2024。
2. 从起始页面的“族”下，单击“新建”。
3. 从 English（English_I）文件夹中选择 Metric Window with Trim.rft（Window with trim.rft）。
4. 将新族另存到您的练习文件夹中，名称为 My_Arch_Window.rfa。
5. 转到外部立面视图。
6. 单击“族类型”按钮，将宽度设置为 3000mm（8'-0"）；单击“确定”。
7. 将鼠标移到框架上，按几次 [Tab] 键，直到看到工具提示洞口剪切；单击它。使用上下文选项卡，单击编辑草图按钮。

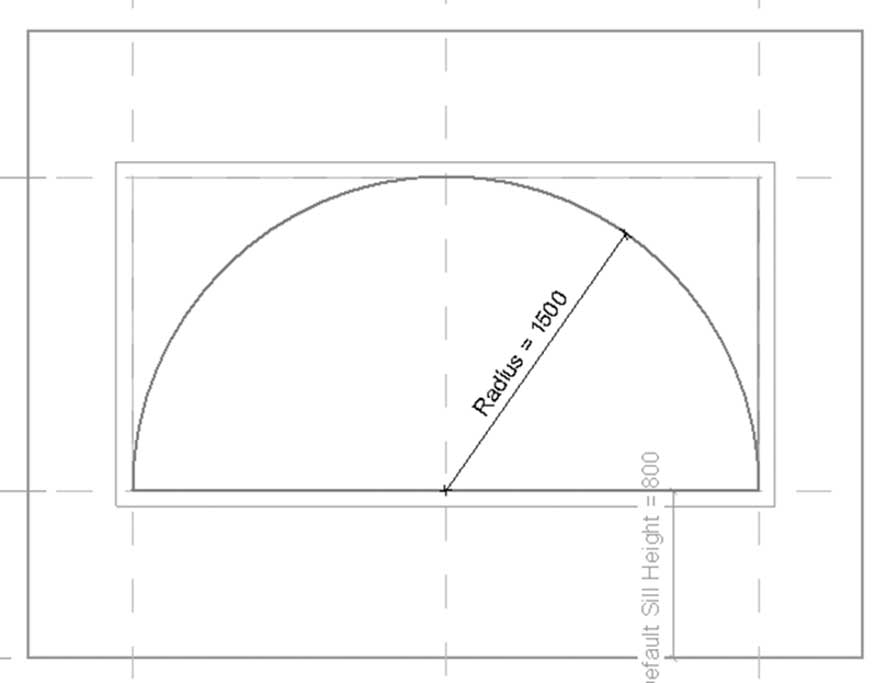

8. 从“绘制”面板中，选择“起点-终点-半径弧”，绘制如下所示的弧。删除其他水平和垂直线。使用“注释”选项卡，添加半径尺寸标注，选择它，并添加一个名为半径的参数，并将其等于高度（对于英制，文本应显示为 Radius = 4'-0"）：

9. 完成后单击 (✓)。
10. 修正“修剪：拉伸”以适应新形状。修剪的厚度为 75mm（0'-3"）。
11. 使用三维视图查看您的新窗。
12. 转到参照标高楼层平面视图。
13. 在墙的中心添加一个新的参照平面，并将其命名为玻璃。
14. 转到内部立面视图。
15. 转到“创建”选项卡，找到“工作平面”面板，单击“设置”按钮；从下拉列表中选择“玻璃”作为当前工作平面。
16. 启动“拉伸”命令，使用“拾取线”工具，从内部单击弧，并锁定它，然后拾取水平线并锁定它。从“特性”中设置拉伸起点 = 0，拉伸终点 = 12（0'-1"）。设置材质 = 玻璃。
17. 完成后单击 (✓)。
18. 使用三维视图查看您的新窗。
19. 保存新窗。
20. 启动一个新项目。
21. 绘制一面墙。
22. 返回族编辑器并将族载入到您的项目中。
23. 向项目中添加几个窗。更改为“着色”以便区分玻璃与其他材质。
24. 关闭项目而不保存，并关闭族编辑器。
