链接其他文件类型
-
您可以链接其他文件格式，例如：
- 链接 IFC（IFC 文件扩展名是 Industry Foundation Classes 文件。）它被建筑信息模型（BIM）程序用于保存设施和建筑物的模型和设计。
- 链接地形，由 Autodesk Civil 3D 软件生成
- 链接 PDF
- 链接图像

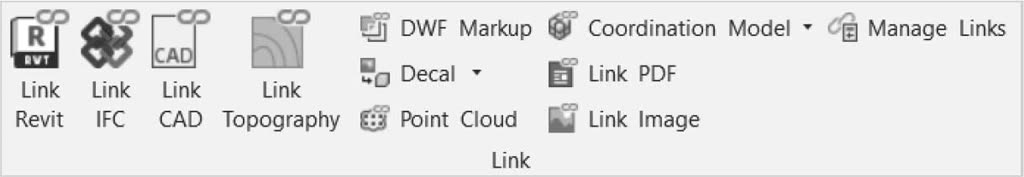

- 所有这些按钮都存在于“插入”选项卡的“链接”面板中：
- 几乎所有适用于链接 Revit 模型的内容都适用于此，因此无需再次讨论。
练习 19-3 跨专业协调
- 启动 Revit Architecture 2024。
- 打开名为 Modern_Commercial.rvt 的文件，并将其另存为 myname_Modern_Commercial.rvt，然后关闭它。
- 打开 Exercise 19-3.rvt，并将其另存为 myname_Exercise 19-3.rvt。
- 使用“链接 Revit”命令，链接项目 myname_Modern_Commercial.rvt。将定位设置为自动 - 中心到中心。
- 启动“复制/监视”命令，单击“选择链接”，然后选择链接文件。
-
使用“复制/监视”选项卡和“工具”面板，单击“复制”。在选项栏中，选择“多个”。按住
Ctrl并选择所有轴网线。在选项栏中，单击“完成”并按Esc两次。 - 图元已被实际复制到您的项目中。
- 我们仍在“复制/监视”命令中，使用“复制/监视”选项卡、“工具”面板，单击“选项”按钮。在“复制/监视选项”对话框中，在“柱”选项卡中，找到结构柱，M_Concrete-Square-Column，尺寸 300 × 300 (Concrete-Square-Column, Size 12 ×12)（这是链接模型中使用的尺寸），在“新类型”中，选择“复制原始类型”，然后单击“确定”。
- 在“工具”面板中，单击“复制”；不要选择“多个”。单击其中一个建筑柱。您正在将相同的柱复制到当前项目。继续复制柱。完成后，单击“完成”。
- 隐藏链接模型以便看到轴网线和柱。
- 转到南立面视图，您将看到链接模型中的标高，以及您模型中的两个标高（标高 1 和标高 2）。将您的两个标高向外拉伸，以便您可以清楚地看到它们。
- 启动“复制/监视”，然后选择链接项目。
- 单击“监视”按钮，单击标高 1，然后单击 00 Ground。这样您将监视 00 Ground 标高，而无需将其实际复制到您的模型中。
- 单击“选项”按钮；在“标高”选项卡中，设置偏移标高 = 400 (1'-4")，前缀 = My-，单击“确定”。确保您选择的是“复制”按钮，然后单击 01 First 标高。
- 使用相同的方式继续复制其他标高。完成后单击“完成”。隐藏链接模型以查看您复制的内容。
- 保存 myname_Exercise 19-3.rvt，然后关闭它。
- 打开 myname_Modern_Commercial.rvt。
- 转到 00 楼层平面视图。
- 将 F 轴网线向左移动 1000mm (3'-4")。
- 保存它，然后关闭它。
- 打开 myname_Exercise 19-3.rvt。Revit 将立即告诉您需要进行协调检查，因为链接模型已更改。
- 转到标高 1，取消隐藏链接文件，您可以看到两条 F 轴网线。
- 启动“协调检查”命令，然后选择链接模型。
- 选择“修改轴网 F”以接受来自链接模型的更改。
- 一旦您单击“确定”按钮，您将只看到一条轴网线 F，与链接模型相同。
- 保存并关闭文件。
