帮助控制工作集的功能

帮助控制工作集的功能

• 有许多功能和工具可帮助您控制工作集过程。每一个都独一无二。它们是：

活动工作集

• 此列表将告诉您哪个工作集可供编辑。
• 您可以从两个不同的位置访问它：

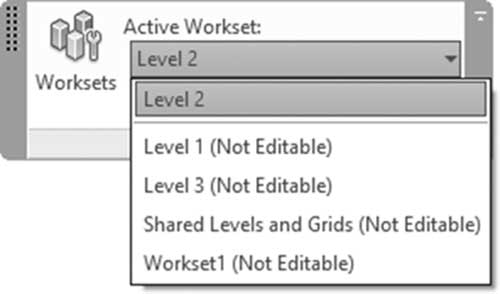

  • 转到协作选项卡，找到管理协作面板，选择所需的工作集。Revit 将告诉哪个可供编辑：

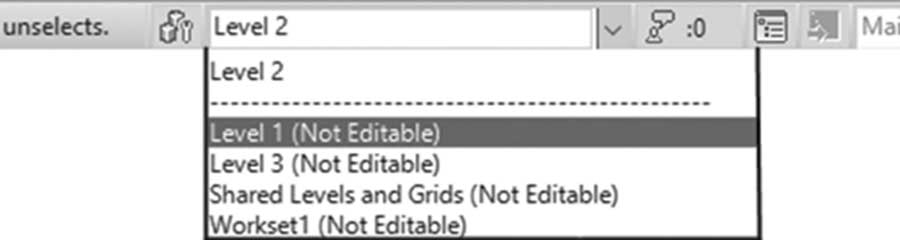

• 第二种方法是使用屏幕底部的栏，您将在其中找到相同的列表：

灰显非活动工作集

• 基于活动工作集，Revit 可以将其他非活动工作集灰显，以暗淡的颜色显示它们。

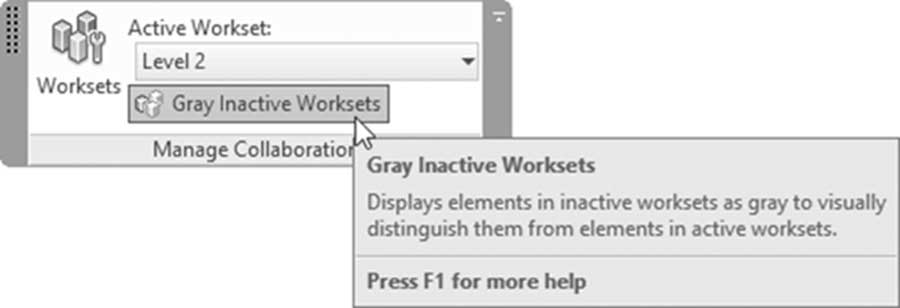

• 转到“协作”选项卡，找到“管理协作”面板，选择“灰显非活动工作集”按钮：

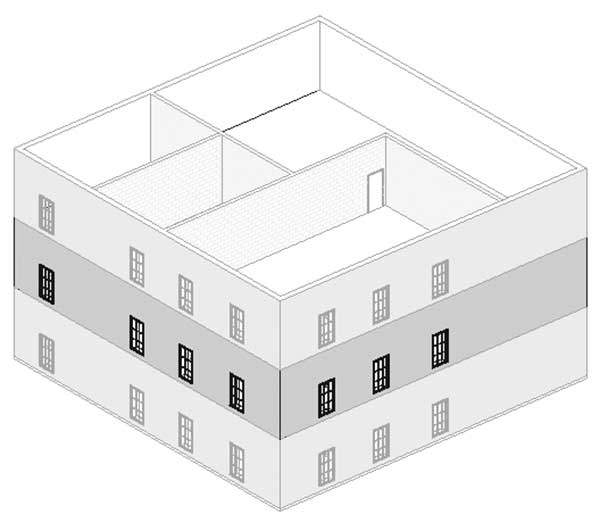

• 您将收到类似于以下的结果：

同步

• 同步意味着用您的本地文件更改更新中心文件。
• 有两种类型：
  • 同步并修改设置
  • 立即同步

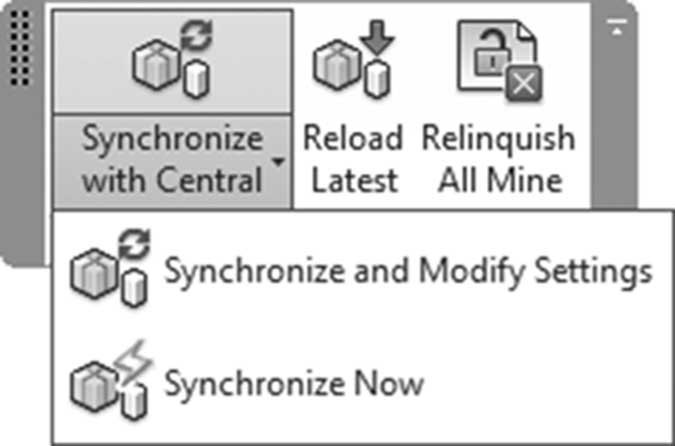

  • 转到协作选项卡，找到同步面板，选择两个选项之一：

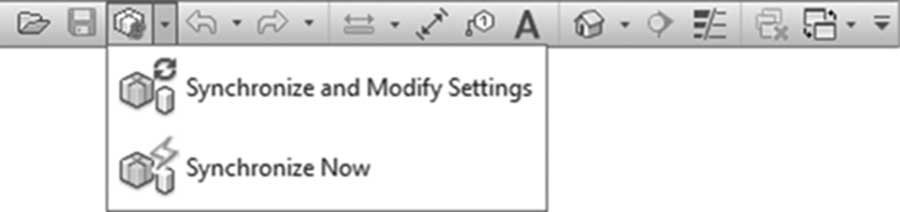

• 您可以使用屏幕左上角的快速访问工具栏访问相同的两个选项：

重新载入最新

• 它将更改从中心文件载入到您的本地文件。

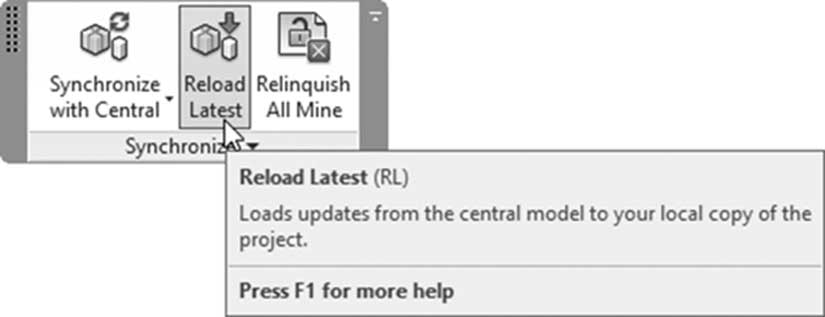

• 转到协作选项卡，找到同步面板，选择重新载入最新按钮：

工作共享显示选项

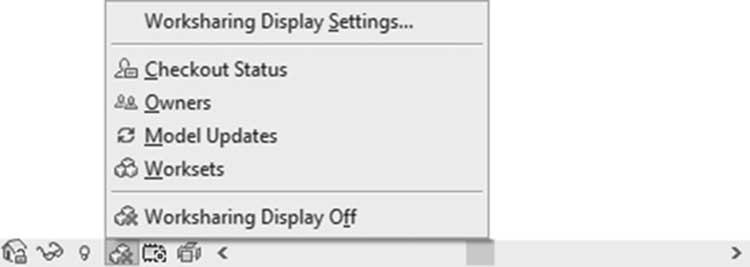

• 使用状态栏，您可以激活工作共享显示选项：

• 您可以为检出状态、所有者、模型更新和工作集显示颜色。您可以关闭工作共享显示或控制显示设置。

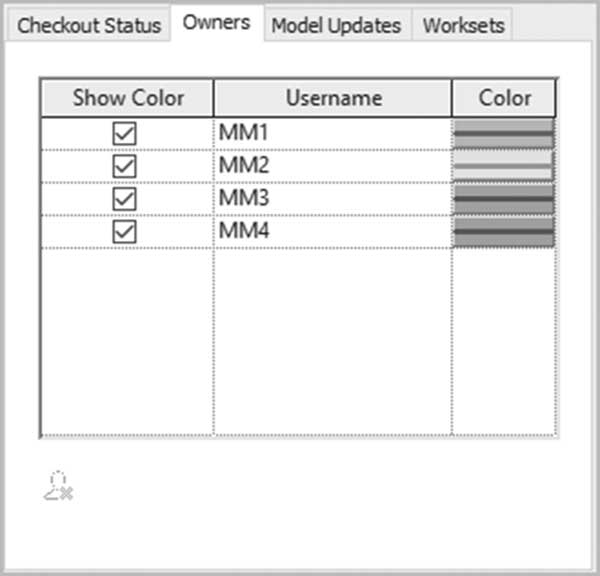

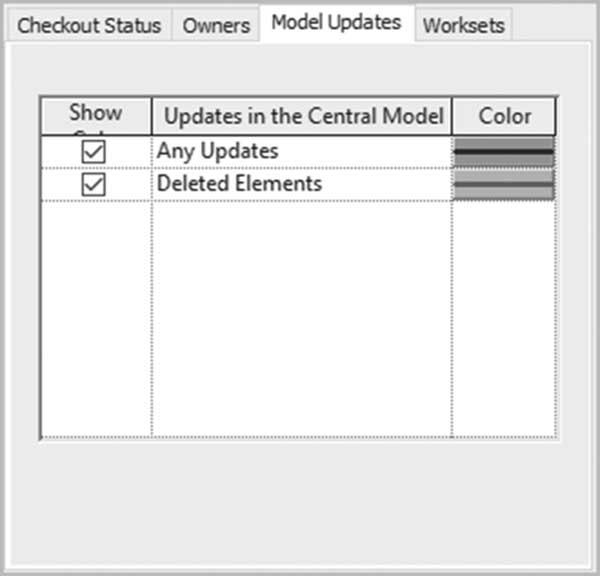

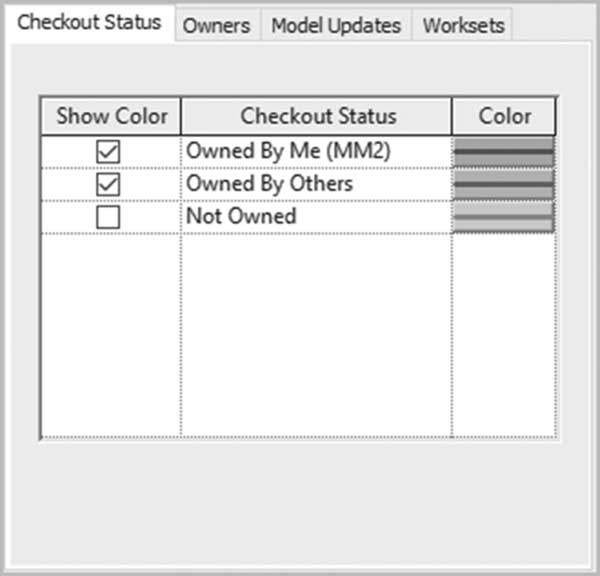

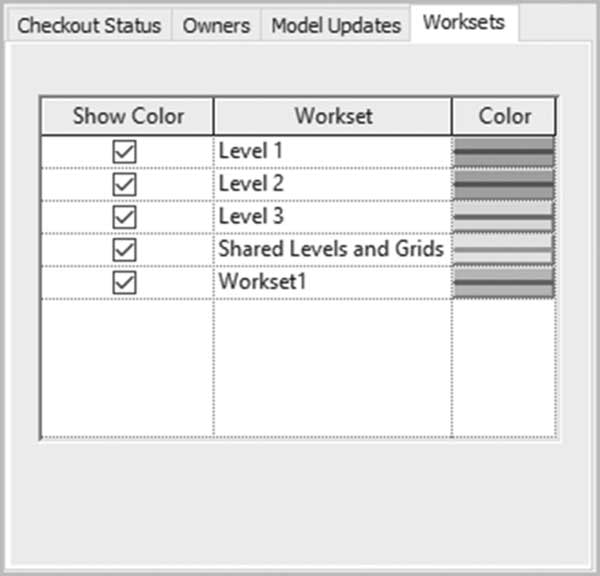

• 要控制显示设置，请单击“工作共享显示设置”，您将看到以下对话框：

• 您可以使用前面提到的任何方法在屏幕上显示这些颜色。

注意

如果您无法更改用户名，您将无法进行此练习。

练习 25-1 创建和控制工作集

1. 启动 Revit 2024。
2. 转到“文件”菜单，选择选项，在常规下，将用户名更改为 Yourname_Manager（我们将在本练习中多次更改用户名，因此如果用户名对您很重要，请记下，在练习结束时，将其改回原始名称）。
3. 打开文件 Exercise 25-1.rvt。
4. 将项目另存为 Yourname_Central.rvt。
5. 转到协作选项卡，找到管理协作面板，单击协作按钮，选择第一个选项，然后单击“确定”。
6. 启动“工作集”命令。查看已创建的工作集。创建三个新工作集，并将它们命名为 Level 1、Level 2 和 Level 3（记下旧工作集和新工作集所有者的名称）。完成后，单击“确定”。
7. 转到北立面视图。将视觉样式更改为线框。
8. 选择 Level 1 中的所有内容（不包括标高），包括楼板。在“特性”中将工作集更改为 Level 1。
9. 选择 Level 2 中的所有内容（不包括标高），包括楼板。在“特性”中将工作集更改为 Level 2。
10. 选择 Level 3 中的所有内容（不包括标高），包括楼板。在“特性”中将工作集更改为 Level 3。
11. 转到协作选项卡，找到管理协作面板，单击灰显非活动工作集按钮，从列表中选择 Level 1。查看除 Level 1 外所有其他标高如何灰显。对 Level 2 和 Level 3 尝试。然后关闭灰显非活动工作集按钮。
12. 保存文件并阅读来自 Revit 的消息，它告诉您您的文件现在成为中心文件。
13. 转到协作选项卡，找到同步面板，单击放弃全部我的按钮以释放所有工作集的所有权（如果您不这样做，其他用户将无法使用工作集）。
14. 关闭文件。
15. 使用“选项”，将用户名更改为 MH1。
16. 使用“文件”菜单，选择“打开”，然后选择 yourname_Cenral.rvt（使用此方法）但不要单击“确定”；确保“新建本地文件”复选框已打开，然后单击“打开”。
17. 检查文件的名称（它应类似于 yourname_Central_MH1.rvt）。
18. 转到“工作集”命令，使 Level 1 可编辑（您将看到所有者将是 MH1）。
19. 保存文件并关闭它。一旦 Revit 询问您是要放弃还是保留您的所有权，请选择保留您的所有权。
20. 按如下方式重复此过程：

a. 用户名 = MH2，拥有 Level 2

b. 用户名 = MH3，拥有 Level 3

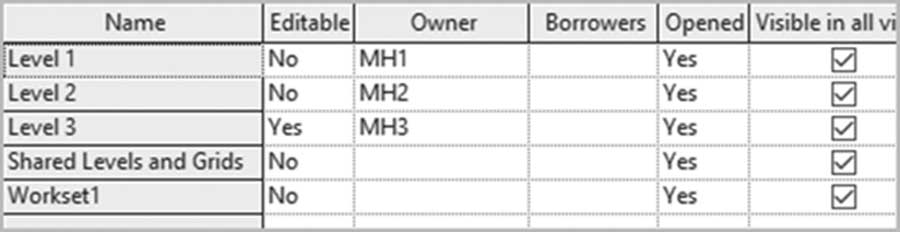

21. 在第三个文件中，您应该收到以下内容：

22. 保存并关闭 MH3 文件。
23. 将用户名更改为 MH2。
24. 打开文件 yourname_Central_MH2.rvt。
25. 转到三维视图并旋转项目，直到您看到 Level 1 中的外门。
26. 选择它并将其向右移动 2700 mm（9'-0"）。
27. Revit 是否接受了移动，为什么？___
28. 不要发送请求，单击“取消”。
29. 关闭它而不保存，但保留所有权。
30. 将用户名更改为 yourname_Manager，并打开中心文件（确保您不是将其作为本地文件打开）。
31. 转到南立面视图，将 Level 2 的高度更改为 3800mm（13'-0"）。
32. 关闭文件并对保存文件回答“是”。
33. 将用户名更改为 MH2，并打开 yourname_Central_MH2.rvt。
34. 转到南立面视图；Level 2 的高度是多少？___
35. 转到协作选项卡，找到同步面板，单击重新载入最新按钮。
36. 此操作后 Level 2 的高度是多少？____
37. 转到三维视图。
38. 单击“工作共享显示”按钮并选择“所有者”，然后选择“工作集”。
39. 选择“工作共享显示设置”并按需要更改颜色。
40. 保存并关闭，保留您的所有权。

共享视图——简介

• 通过与其他人员或公司交换 RVT 文件来共享您的设计是非常有风险的。然而，在当今的商业环境中，您有义务向许多利益相关者发送一些数据，以便他们查看、批准并告诉您下一步。
• Revit 为您提供了解决这一困境的最佳方案！您可以向利益相关者发送 RVT 的二维和三维视图，而无需向他们发送实际的 RVT。在 Revit 中使用共享视图将使您能够执行以下操作：
  • 不会因发送原始 RVT 文件而使您的设计面临风险
  • 接收者无需在其计算机上安装 Revit
  • 无需启动新账户，无需用户名，无需密码
  • 您只需要一个浏览器即可查看共享的二维和三维视图
• 您将使用 Autodesk Viewer，它完全免费，而且您无需登录或创建新账户即可使用它。
