创建建筑地坪

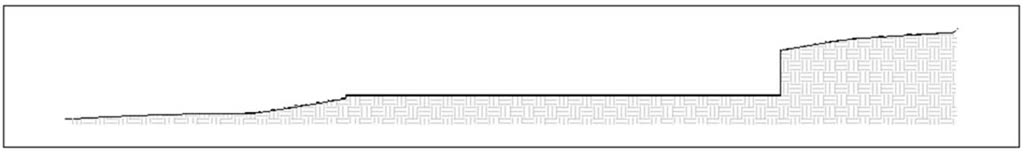

- 建筑地坪是一个绘制的形状，表示地形实体上开挖的量和位置，切割地形实体并将土方从指定区域移除。下图显示了一个剖面，其中建筑地坪正在切割地形实体。
-
要创建建筑地坪，请尝试以下操作：
- 打开其中一个场地平面视图。您应该具有可用的地形实体，以开始绘制建筑地坪。

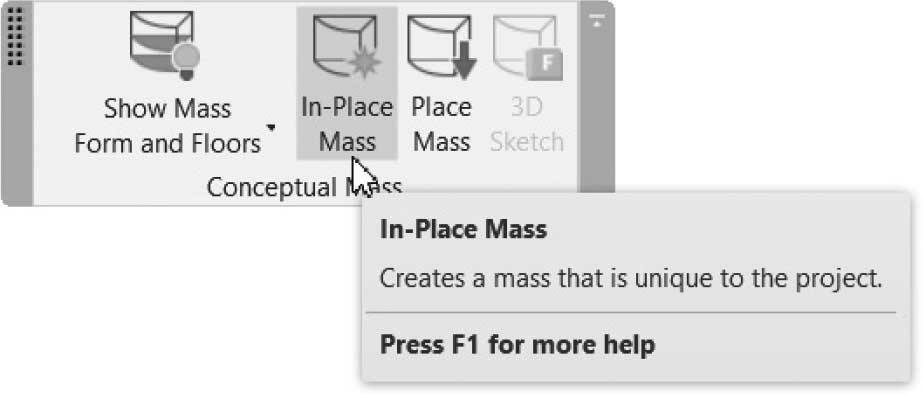

- 转到体量和场地选项卡，找到概念体量面板，单击内建体量按钮：

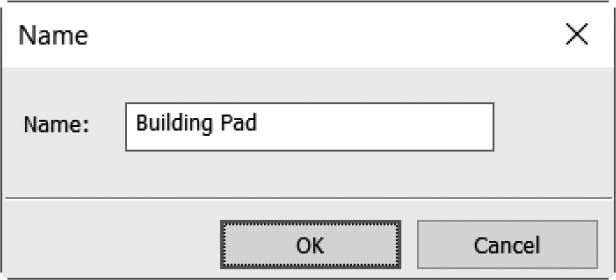

- 为其命名，然后单击“确定”：
- 使用“创建”选项卡中的“绘制”面板绘制形状
- 使用选项栏指定形状的起始标高
- 使用“形状”面板，单击“创建形状”列表，然后选择“空心形状”
- 从“几何图形”面板中，单击“剪切几何图形”，先选择地形实体，然后选择绘制的形状
- 单击 (✓) 结束命令
- 使用坡度箭头使地坪向一个方向倾斜以便排水。
注意
创建等高线后，使用“标记等高线”命令显示等高线的高程。

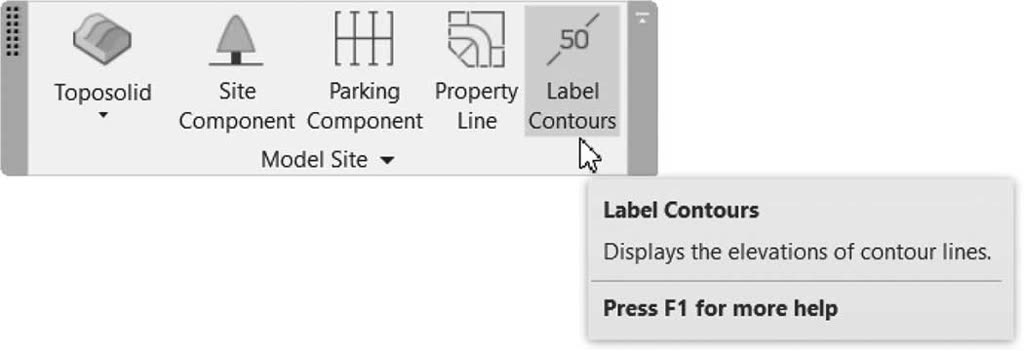

- 转到体量和场地选项卡，找到模型场地面板，单击标记等高线按钮：
- 等高线标记从任何方向都“保持可读”。
练习 16-1A 使用 CAD 导入创建地形实体
- 启动 Revit 2024。
- 打开文件 Exercise 16-1A.rvt。
- 打开场地楼层平面视图（对于英制，将视图比例更改为 1"=80'）
- 使用“导入 CAD”命令，在您的课程文件夹中选择 SitePlan.dwg。此文件是使用 AutoCAD 创建的。将颜色设置为黑白，定位设置为自动 - 原点到内部原点，导入单位 = 毫米（对于英制，设置导入单位 = 英寸），然后单击“打开”。
- 双击鼠标滚轮以缩放全部。如您所见，两个原点重合。
- 单击项目基点并将其移动到 CAD 导入的右下角。将真北角度设置为 15°
- 选择测量点并取消剪裁，将其移动到 CAD 导入的右上角
- 重新剪裁测量点。
- 使用“带细节复制”，创建场地平面视图的副本视图，并将其重命名为 Site-True North。使用“特性”选项板将方向设置为真北。
- 再次打开场地平面视图
- 在体量和场地选项卡中，找到模型场地面板，单击地形实体按钮的箭头，然后选择从导入创建选项。在上下文选项卡中，找到地形实体面板，单击从 CAD 创建
- 从“特性”选项板中选择 Toposolid Generic – 1000mm（Toposolid Generic – 20'）
- 选择导入的 CAD 文件。
- 在“从选定图层添加点”对话框中，关闭图层 0，然后单击“确定”。地形实体已创建
- 取消固定导入的 CAD 文件并将其删除
- 选择地形实体，从“特性”选项板中，单击“编辑类型”
- 单击“结构”的“编辑”按钮，将土厚度增加到 6000mm（200'），单击“确定”

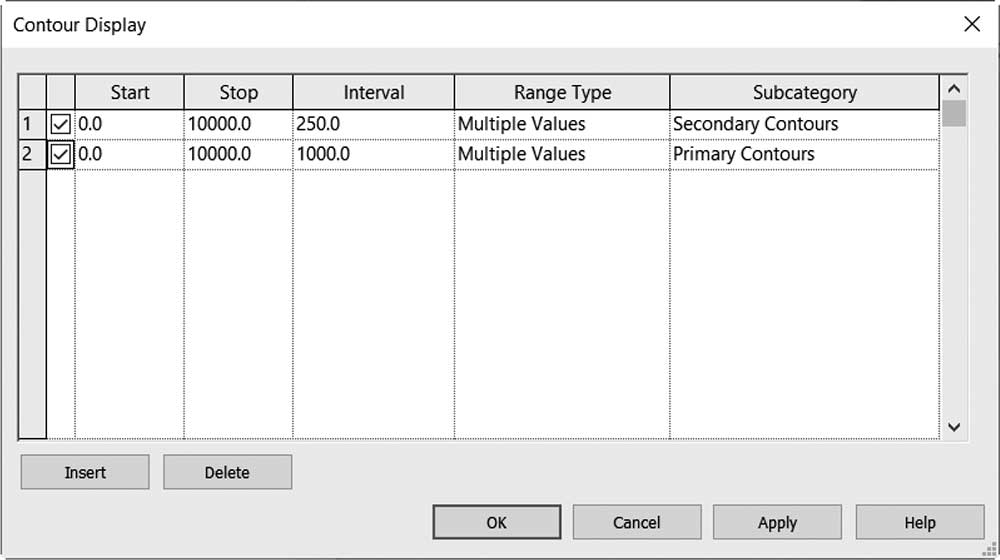

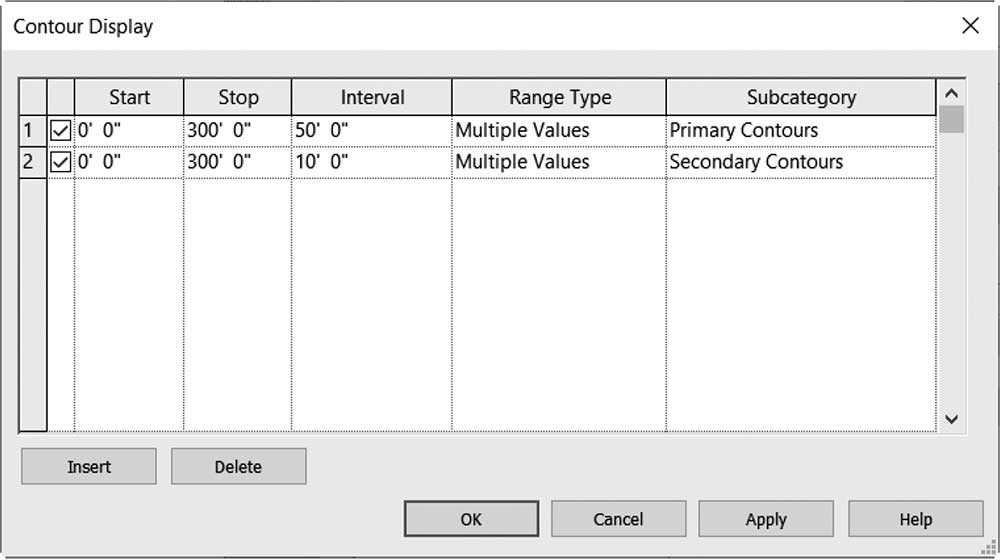

- 单击“等高线显示”的“编辑”按钮，编辑对话框使其如下所示：
- 单击“确定”两次
- 使用“标记等高线”标记等高线（对于英制，复制现有族，并将文字大小更改为 1/2"）。
- 创建穿过场地的水平和垂直剖面。
- 将剖面重命名为 Horizontal Site Section 和 Vertical Site Section。
- 打开 Horizontal Site Section 视图以查看地形实体
- 返回场地平面

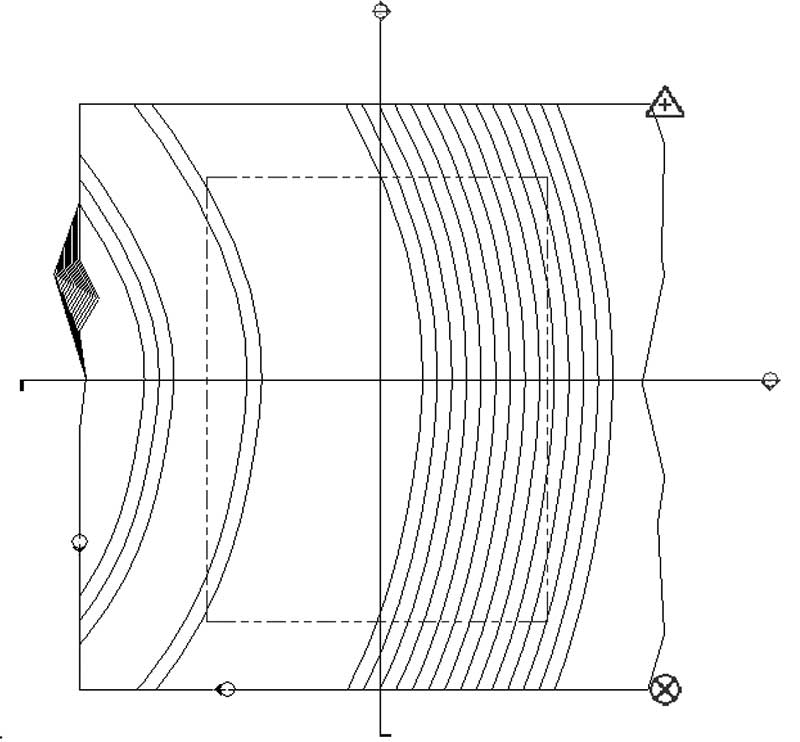

- 使用“通过绘制创建”，绘制一条与以下类似（不一定完全相同）的地界线：
- 在 Horizontal Site Section 中，在标高 1 下方 4000mm（20'-0"）处创建一个新标高，并将其命名为 Foundation
- 返回场地视图
- 转到体量和场地选项卡，找到概念体量面板，单击内建体量按钮，阅读消息并单击“关闭”。将体量命名为 Building Pad
- 使用“绘制”面板，单击“矩形”工具，从选项栏设置放置平面 = Foundation，然后在地界线内绘制一个 45000 × 45000（1800' × 1800'）的矩形
- 从形状面板中，单击下拉列表并选择空心形状，矩形颜色将改变
- 从“几何图形”面板中，单击“剪切几何图形”，先选择地形实体，然后选择空心形状
- 单击 (ü)，阅读警告并关闭它
- 查看两个剖面，了解建筑地坪如何切割地形实体。
- 查看三维视图。了解建筑地坪的设置方式。
- 保存并关闭项目。
练习 16-1B 使用草图创建地形实体
- 启动 Revit 2024。
- 打开文件 Exercise 16-1B.rvt。
- 您位于标高 1 楼层平面视图中
- 转到体量和场地选项卡，找到模型场地面板，单击地形实体箭头，选择从草图创建选项
- 从“特性”选项板中，选择 Toposolid Generic – 1000mm（Toposolid Generic – 20'
- 在上下文选项卡中，选择“矩形”绘制工具，使用左上角到右下角绘制一个矩形。单击 (✓) 结束命令
- 在地形实体被选中时，从上下文选项卡中，单击“添加点”，单击“绝对”，选择“当前标高”，设置高程 = 2000mm（高程 = 6'-6"）
- 单击四个内部点，按两次 [Esc]
- 在三维视图中查看您的模型
- 返回标高 1 楼层平面视图
- 选择地形实体，单击“添加拆分线”，从上水平线的中点到下水平线的中点绘制一条垂直线。按两次 [Esc]。在三维视图中检查您的模型
- 当您在三维视图中时，选择地形实体，从上下文选项卡中，单击“修改子图元”按钮，选择最远的点，单击，并将高度设置为 2000mm（6'-6"）

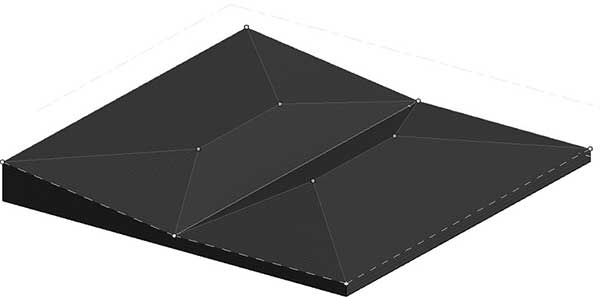

- 对其左侧的另一个点执行相同操作。您应该得到以下内容：
- 仍在“修改子图元”中，选择最远点右侧的线，并将该线的高度设置为 500（1'-6"）。
- 保存并关闭项目
