其他项目中的组
- 您可以将组保存为项目文件，然后在其他项目中使用它们。
-
要将组保存为文件，请执行以下步骤：
- 使用文件菜单，展开另存为，展开库，然后单击组。

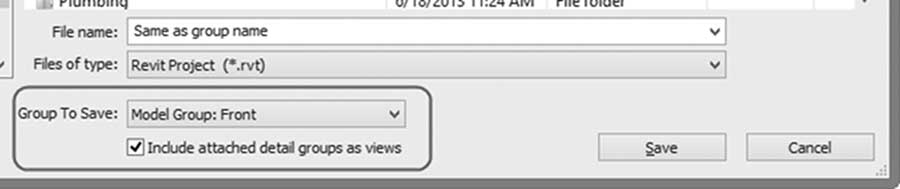

- 在“保存组”对话框中，在要保存的组下拉列表中，选择一个组，如下所示：
-
选择要保存项目的所需文件夹，然后单击“保存”按钮。
- 要在其他项目中使用组（您将其保存为项目），请执行以下步骤：
- 打开您想要载入组的文件。

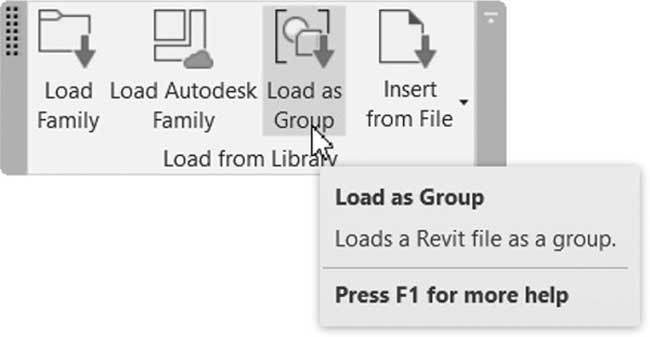

- 转到插入选项卡，找到从库中载入面板，然后单击作为组载入按钮：
- 在“将文件作为组载入”对话框中，转到组所在的文件夹，然后选择它。
- 单击打开。该文件将作为组定义添加到当前项目中。
-
该组现在可以放置到您的项目中了。
- 任何 Revit 项目都可以作为组载入到其他文件中。

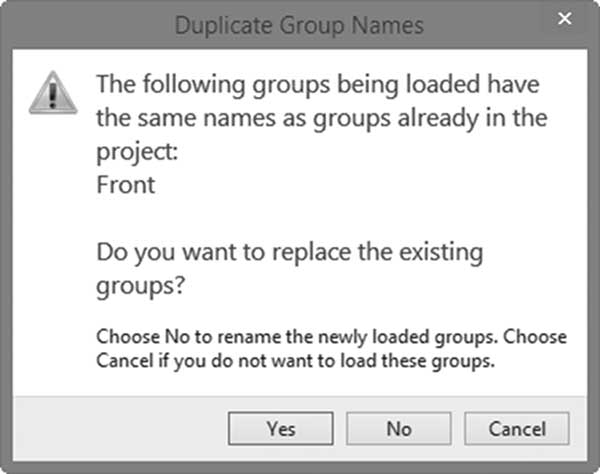

- 组可以从任何项目进行外部编辑，然后再次重新载入。当您将组重新载入项目时，如果您载入的文件与项目中现有组同名，将出现以下消息，如下所示：
- 单击“是”以使用新信息替换组的所有实例。如果您单击“否”，组仍将被载入，但使用不同的名称（Revit 将在名称后添加一个数字）。
- 单击“取消”以停止该过程。
如何在另一个打开的文件中将文件作为组打开
-
要在另一个打开的文件中将文件作为组打开，请执行以下步骤：
- 打开您想要放置组的项目文件。
- 打开您想要用作组的文件。

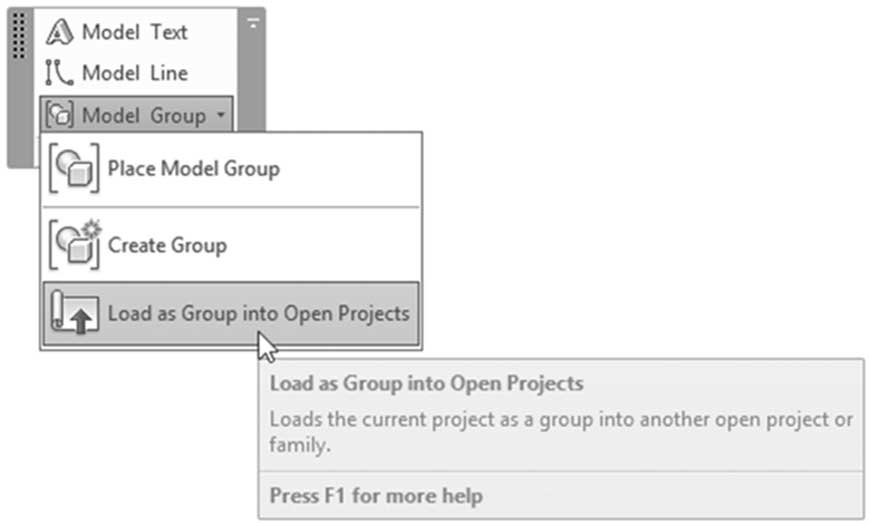

- 转到建筑选项卡，找到模型面板，展开模型组并单击作为组载入到打开的项目按钮：
- 在“载入到项目”对话框中，选择您想要将当前活动项目作为组载入到的项目。
- 单击“确定”。该组现在可以在其他项目中使用。
练习 19-1 使用组
- 启动 Revit 2024。
- 打开文件 Exercise 19-1.rvt。
- 您应该位于楼层平面中的 Gents Room 视图；如果不是，请转到此视图。
- 添加以下图元（项目中均可用）：
a. 启动“墙”命令，将定位线更改为面层内表面。
b. 使用墙族 Interior – 66 mm partition (Interior - 5 1/2" Partition (1-hr)) 绘制一面 1430 × 1430 (4'-6" × 4'-6") 的墙。
c. 在墙的中间添加一个单扇门（带标记）600 × 2000mm (Single-Flush 26" × 76")。
d. 添加 M_Toilet Commercial Wall-3D -380mm Seat Height (Toilet-Commercial-Wall-3D 15" Seat Height)。

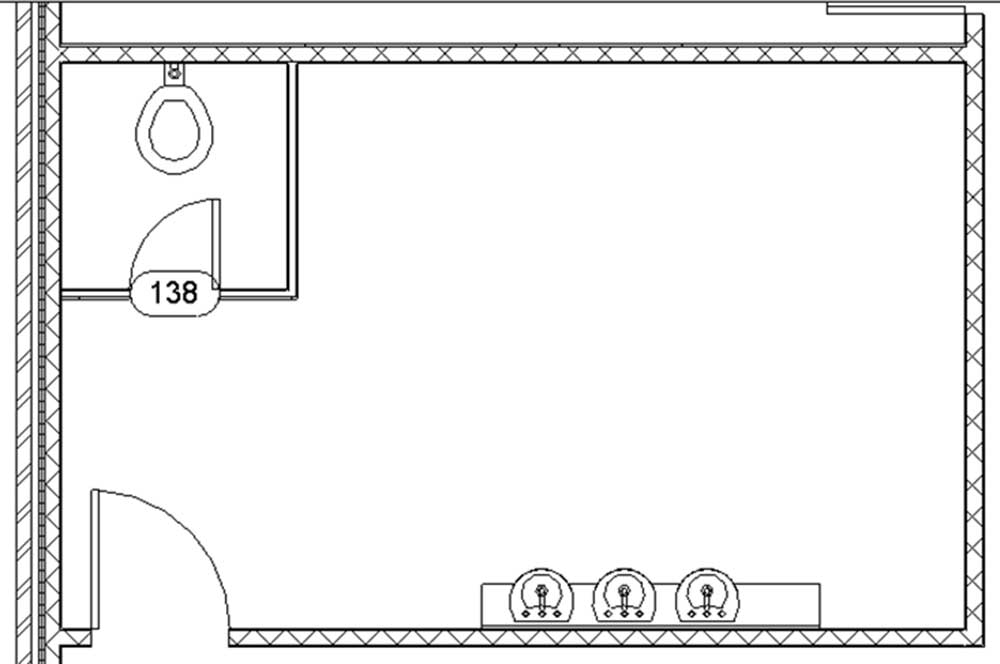

- 您应该得到以下图像：
- 选择两面墙、带标记的门和马桶。
- 创建一个组，将模型组命名为 Toilet，将附着详图组命名为 Door Tag。
- 将原点移动到马桶的左上角。
- 使用“放置模型组”，从“特性”中选择 Toilet 组，将组的副本直接放置在原始组的右侧（您会注意到门标记未显示）。
- 单击“完成”以完成该过程。
- 选择新组。使用“附着详图组”按钮，选择 Door Tag 详图组并单击“确定”。标记被添加到该组的实例中。
- 使用项目浏览器，在项目中再放置两个模型组 Toilet 的副本。
-
最后一个组不需要右侧的墙。将鼠标悬停在您想要排除的图元上，按
Tab键直到它高亮显示，然后选择该图元。 - 单击图标以仅从该组中排除该墙。单击空白区域以完成该过程。但您可以看到它并没有解决问题，因为水平墙仍然太短，无法与垂直墙相接。
- 选择最后一个组并取消编组。删除垂直墙，并延伸水平墙。
- 使用应用程序菜单，选择“另存为”/“库”/“组”。在“保存组”对话框中，转到您的班级文件夹，并使用与组相同的名称保存该组。
- 保存并关闭文件。
链接模型 – 简介
- 如果您曾经使用过 AutoCAD，这就像 XREF 命令。
- 您可以在另一个 RVT 文件中链接任何 RVT 文件；如果原始文件更改，链接的副本将相应更新。
- 链接模型一次，但您可以根据需要放置多次。链接模型可以移动、复制、旋转和阵列。
- 要将链接模型放置在准确的位置，请使用参照平面（如果需要，您可以将链接模型锁定到参照平面）。
- 您可以在主体项目中为链接模型中的图元创建明细表。
- 您可以在主体模型中标记链接模型的门、窗、房间和面积。
