场地和停车构件
- 作为最后的润色，您可以添加树木和其他景观形状，以及停车位。这些就像我们之前添加的其他构件一样，但这些将放置在等高线上，而不是标高上。

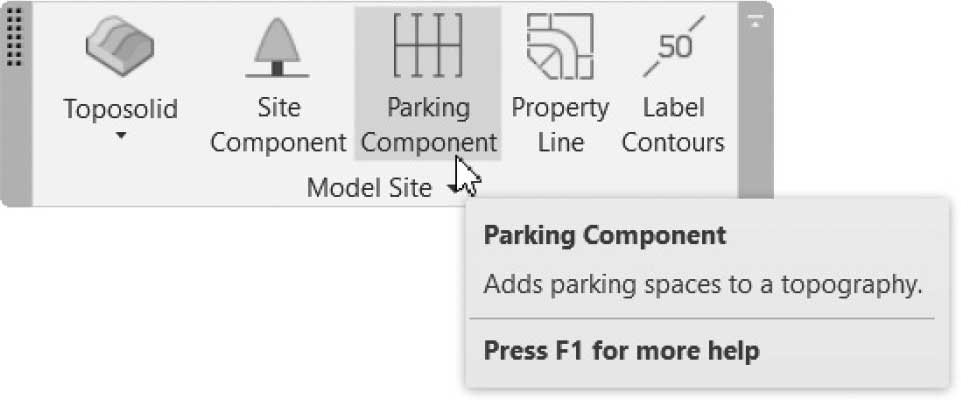

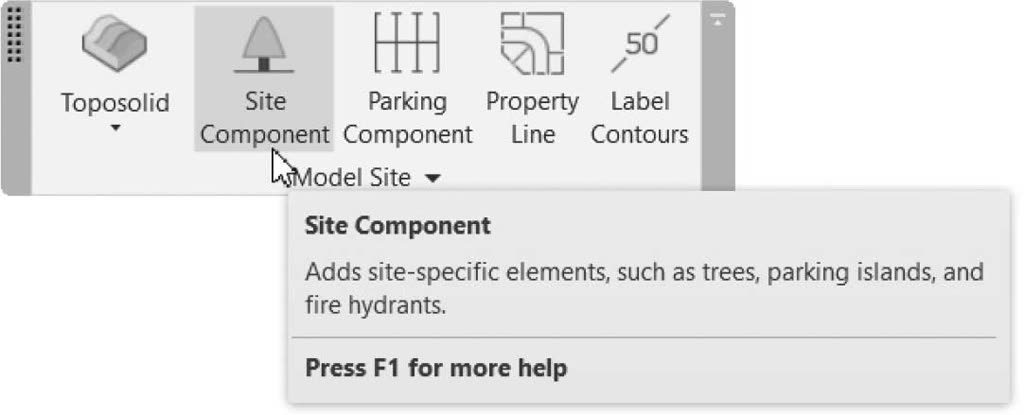

- 要访问场地和停车构件，请转到体量和场地选项卡，找到模型场地面板，然后单击场地构件按钮或停车构件按钮：
- 您需要从插入选项卡、从库中载入面板中载入必要的族，然后单击载入 Autodesk 族按钮
- 要添加与停车相关的 RFA 文件，请转到 Site / Parking 文件夹；您将找到方向箭头、停车岛、路缘、停车位等。
- 在 Site / Accessories 文件夹中，您可以找到标柱和长椅。在 Site/Logistics 文件夹中，您可以找到卡车、起重机等。在 Site / Utilities 文件夹中，您可以找到电缆连接、集水井、检修孔等。
- 要向项目中添加更多树木，请转到 Planting 文件夹。您将看到植物、树木和灌木。其中每一个都包含具有不同高度的各种类型。
练习 16-2 修改地形实体
- 启动 Revit 2024。
- 打开文件 Exercise 16-2.rvt。
- 转到场地楼层平面视图。
- 隐藏两个剖面。

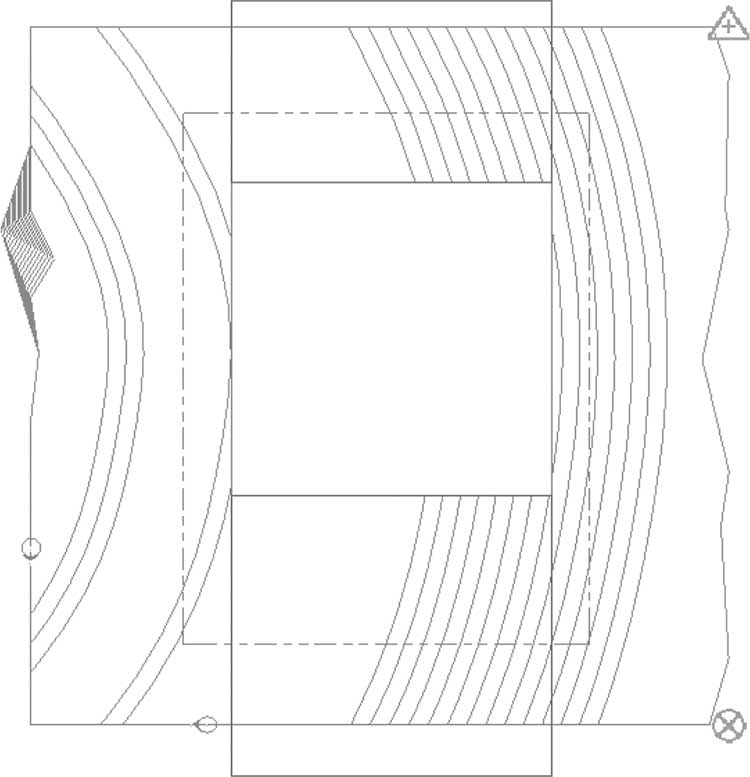

- 转到修改选项卡，单击拆分图元命令，单击地形实体，使用“绘制”选择“矩形”工具，并绘制以下两个形状：
- 单击 (✓) 结束“拆分图元”命令（忽略警告），现在您有三个地形实体
- 选择所有地形实体，从“特性”选项板中，将“创建的阶段”更改为“现有”
- 转到体量和场地选项卡，找到分析面板，单击平整区域命令，当对话框出现时，选择“仅基于参数点创建新地形”，选择顶部地形实体，选择所有点，并将高程设置为 -500（20'-0"），单击任意位置，然后按 [Esc]
- 对底部地形实体执行相同操作，但将高程设置为 1000（100'-0"）
- 转到三维视图
- 不选择任何内容，从“特性”选项板中，设置阶段过滤器 = 显示完成
- 选择底部地形实体，您会注意到在“特性”选项板中，在“其他”下，Revit 将显示净挖方/填方、填方和挖方体积。
- 检查另一个地形实体。
- 转到场地平面视图。
- 将阶段过滤器更改为“显示完成”
- 选择大的地形实体，从上下文选项卡中，单击“细分”命令
- 使用“绘制”面板，选择“矩形”工具，在地形实体的右侧部分绘制一个 18000 × 46000（500' × 1800'）的矩形，从“特性”选项板中，将材质设置为“混凝土，现浇”，细分高度 = 1000（12'-0"），并打开“继承等高线”，然后单击 (✓) 结束命令（阅读并忽略警告）
- 转到三维视图
- 选择细分，从“特性”选项板中单击关闭“继承等高线”
- 转到场地楼层平面视图
- 使用“坐标点”（显示高程）命令添加两个坐标点，一个在项目基点，一个在测量点。
- 使用“高程点”，显示地形实体左上角的高程点
- 保存并关闭文件。
