隐藏和取消隐藏图元
- 有时 Revit 在楼层平面、天花板平面和立面剖面视图中显示大量信息，这可能会引起一些混淆。
- 您可以在项目开发过程中的任何时候隐藏某些图元，然后在稍后取消隐藏它们。
-
要隐藏任何图元，请尝试以下操作：
- 选择所需图元中的一个图元（假设我们需要隐藏轴网）。

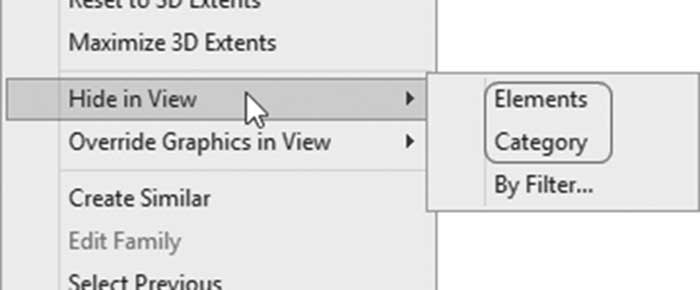

- 右键单击，您将看到以下菜单：
-
选择在视图中隐藏，然后选择“图元”或“类别”。如果选择“图元”，则仅隐藏选定的图元。如果选择“类别”，则此类别中的所有图元都将在此视图中隐藏。
- 要取消隐藏任何隐藏的图元，请执行以下步骤：

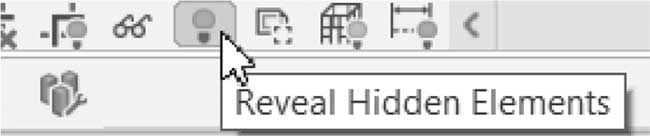

- 单击视图控制栏中的“显示隐藏的图元”按钮（显示灯泡的按钮）：

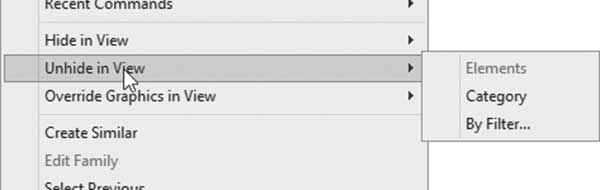

- 您将看到屏幕周围出现红色边框。任何隐藏的图元将以红色显示。选择要取消隐藏的所需图元，然后右键单击，您将看到以下菜单：
- 单击“显示隐藏的图元”按钮以结束该过程。
练习 4-3 墙轮廓
- 启动 Revit 2024。
- 打开文件 Exercise 4-3.rvt。
- 转到 00 Ground 视图楼层平面。
- 缩放到建筑的右侧部分。建筑东侧的入口从地面层延伸到首层。我们需要使用东立面视图为此墙创建一个洞口。
- 转到东立面视图。

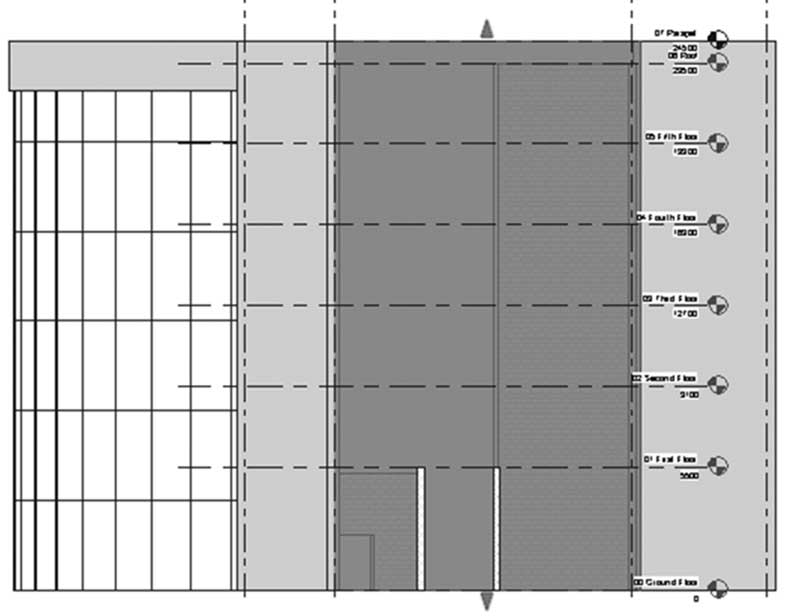

- 从顶部，单击中间的墙。请参考以下图示：

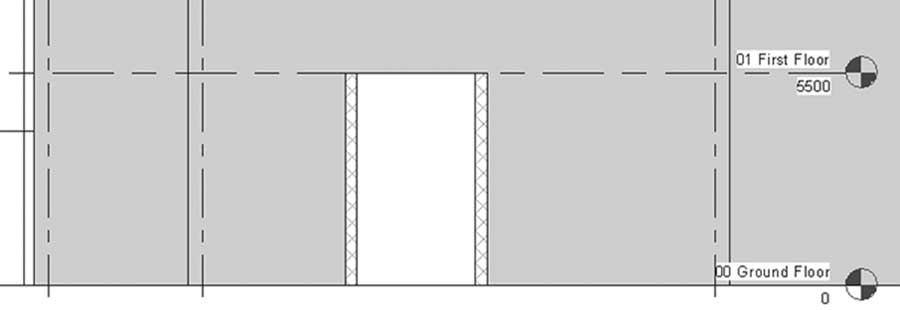

- 单击“编辑轮廓”，从底部编辑轮廓使其看起来像以下内容（顶部不变）。

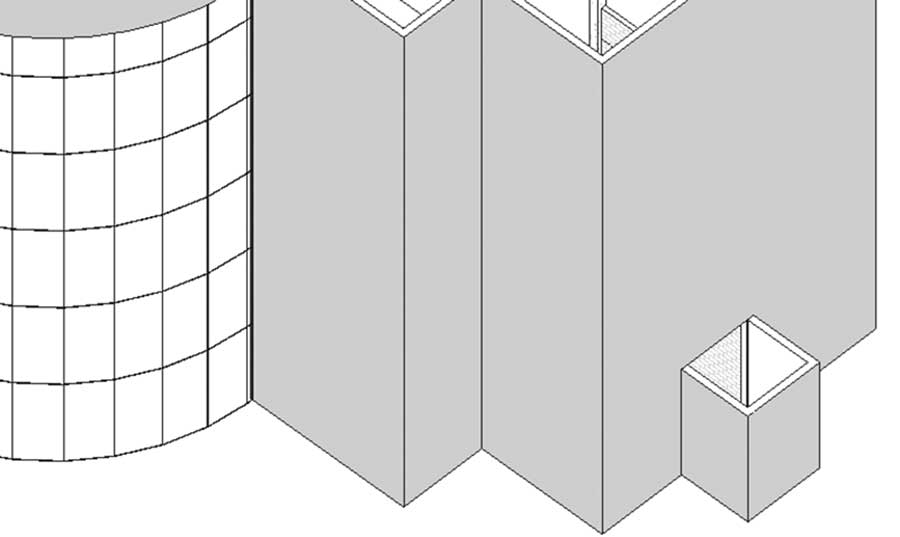

- 使用三维视图查看，您应该获得以下结果：
- 转到 00 Ground 楼层平面，隐藏 CAD 导入和轴网（要选择 CAD 导入，请将鼠标悬停在文字上，一旦看到蓝色边框，单击以选择）。

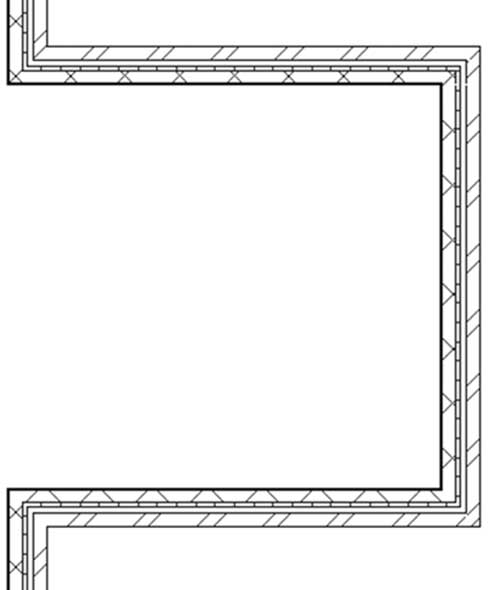

- 缩放到相同位置；您会发现外墙未显示在地面层平面中，因为我们更改了墙的轮廓。您应该获得以下结果：
- 保存并关闭文件。
