创建尺寸标注

创建尺寸标注

  • 您可以为模型创建所有类型的尺寸标注,例如:

    • 对齐(最常用)
    • 线性
    • 角度
    • 径向
    • 直径
    • 弧长
    • 高程点
    • 坐标点
    • 坡度点
  • 您可以使用单个命令创建单个尺寸标注或一系列尺寸标注。此外,您可以为整面墙标注尺寸(带或不带洞口)。

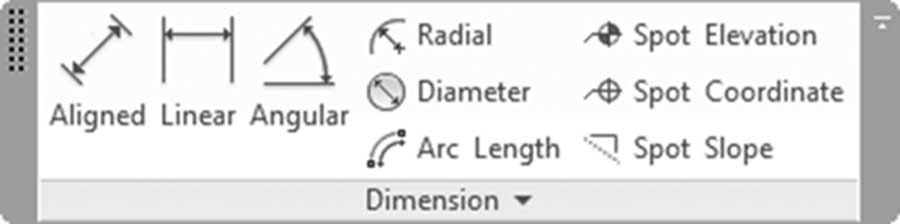

  • 要发出命令,请转到注释选项卡,找到尺寸标注面板:


对齐

  • 它可以测量对齐距离和正交距离。
  • 选择“对齐”。上下文选项卡将重复相同的尺寸标注类型,这意味着如果您启动了任何尺寸标注命令,您可以使用另一个命令而无需退出当前命令。
  • 选项栏将显示如下:

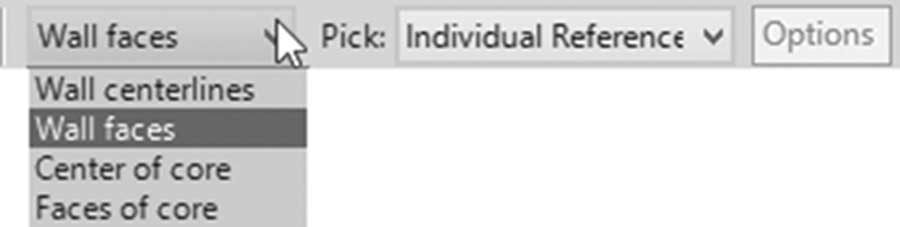

  • 选项栏的第一部分,参照线,提供以下选项:


  • 在墙中心线或面以及核心层中心线或面之间选择。

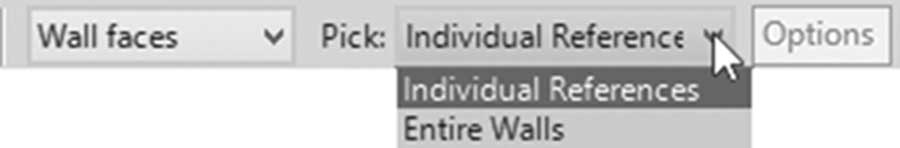

  • 对于“拾取”,您有以下选择:

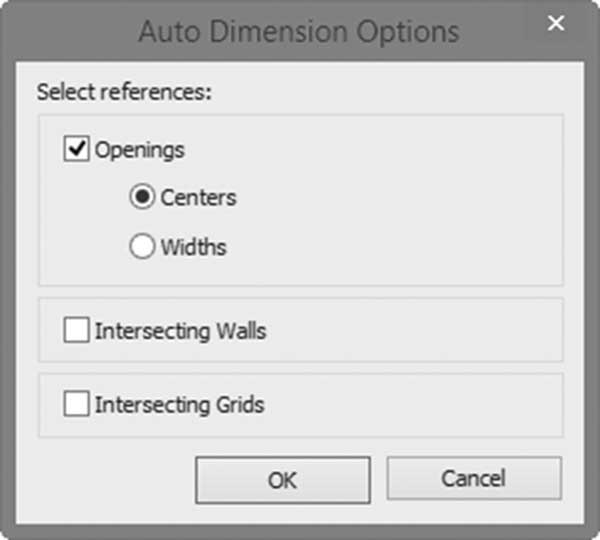

  • “单个参照”意味着您可以选择模型中的任何图元(轴网线、墙面等),但如果您选择“整个墙”选项,“选项”按钮将启用;如果单击它,您将看到以下内容:


  • 您可以选择是否包括洞口;如果是,选择从宽度或中心测量它们。
  • 您可以选择在选择整个墙时是否包括“相交墙”和“相交轴网”。

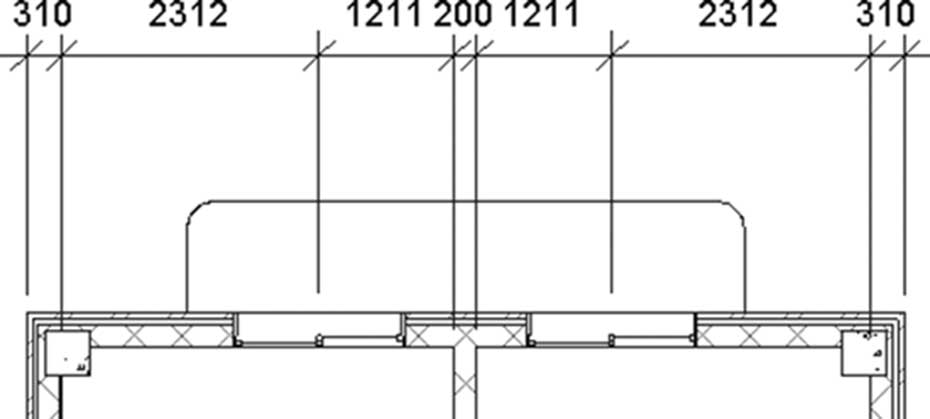

  • 以下是带洞口的墙的示例:


  • 所有这些尺寸标注被视为单个图元。

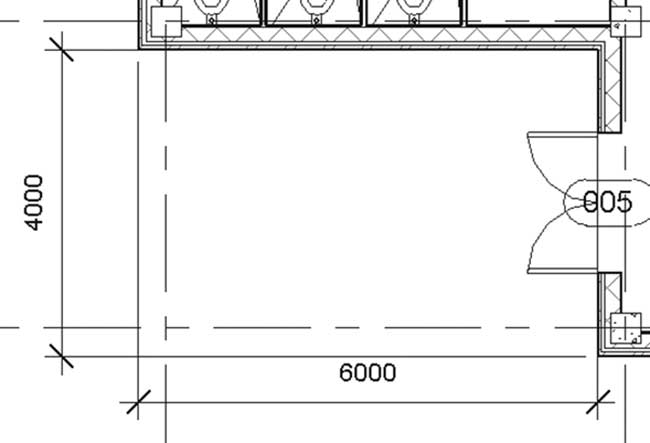

线性

  • 它只能测量正交距离。
  • 对齐更全面。
  • 图元中的点(如墙)将被高亮显示。
  • 例如:

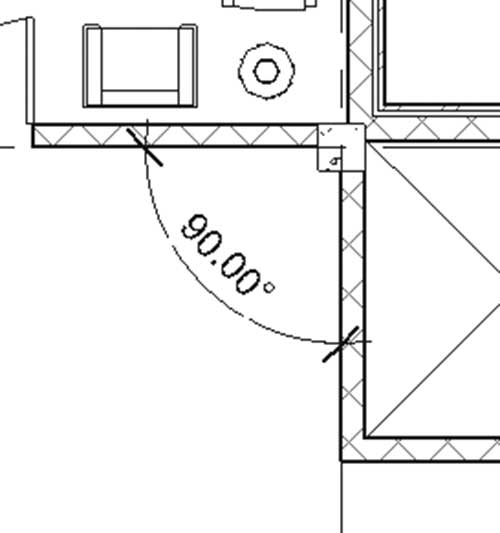

角度

  • 它可以测量两条参照线之间的角度。
  • 选项栏将显示您的参照线是墙中心线还是面,或者核心层中心线还是面。
  • 例如:

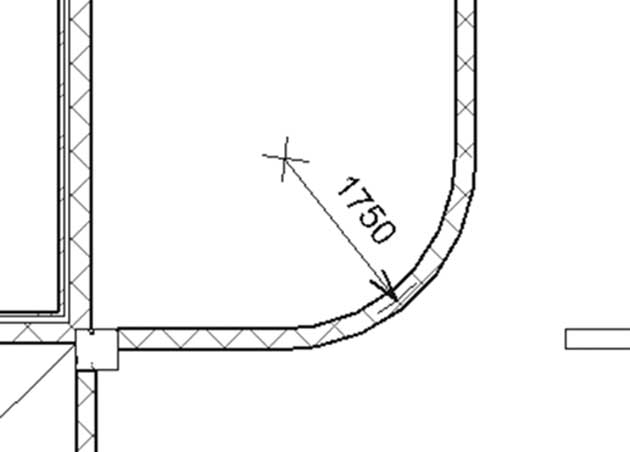

径向和直径

  • 它可以测量图元的半径和直径。
  • 选项栏将显示您的参照线是墙中心线还是面,或者核心层中心线还是面。
  • 例如:


弧长

  • 它可以测量弧的长度。
  • 选项栏将显示您的参照线是墙中心线还是面,或者核心层中心线还是面。
  • 您应先选择弧,然后选择两个相交参照。

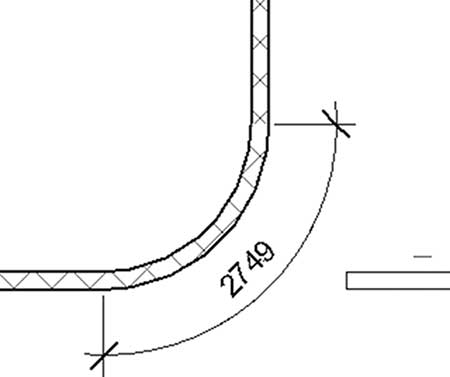

  • 例如:

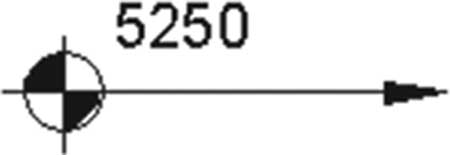

高程点

  • 它可以测量楼板和天花板的高程。
  • 选项栏将显示如下:

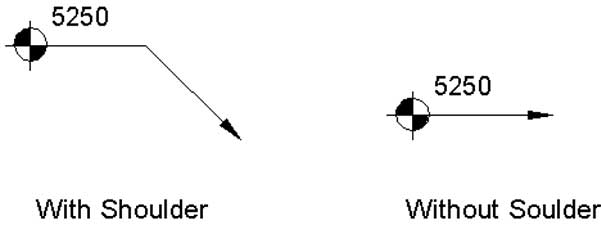

  • 选择您想要“引线”还是“带肩引线”:

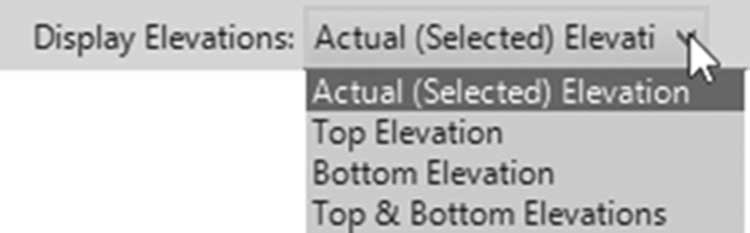

  • 对于“显示高程”,您有以下选择:


  • 您可以显示“实际高程”、“顶部高程”、“底部高程”或“顶部和底部高程”(在楼板或屋顶的立面或剖面的情况下非常重要)。例如:


坡度点

  • 它可以测量图元的坡度。
  • 它可以插入任何视图,甚至三维视图。
  • 选项栏将显示如下:

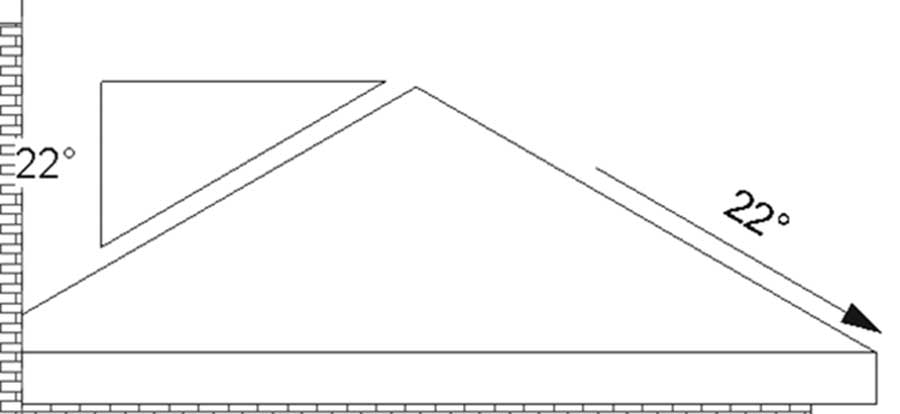

  • 指定您想要显示“箭头”还是“三角形”:


  • 指定距参照的偏移距离(不应小于 1.5 mm)。
