跨专业协调
- 在 Revit 中与其他两个专业（结构和 MEP）协同工作是不可避免的。建筑模型中的图元可以被复制和/或监视。
- 结构和 MEP 工程师可以复制柱轴网和标高。这将跟踪复制或监视图元上的任何移动或更改。
复制和监视图元
-
您可以使用以下任一方式：
- 从链接文件复制图元：在这种情况下，Revit 将把图元复制到您的项目中，并将跟踪任何更改；如果发生任何事情，它将通知您采取行动。
- 监视链接文件中的图元：要使此部分工作，您需要拥有自己的图元（柱轴网、标高等）。您将要求 Revit 将您项目中的任何图元链接到链接文件中的相等图元（此处不会进行复制）。如果链接项目中的图元被移动或更改，您将收到通知。
-
要复制和监视图元，请执行以下步骤：

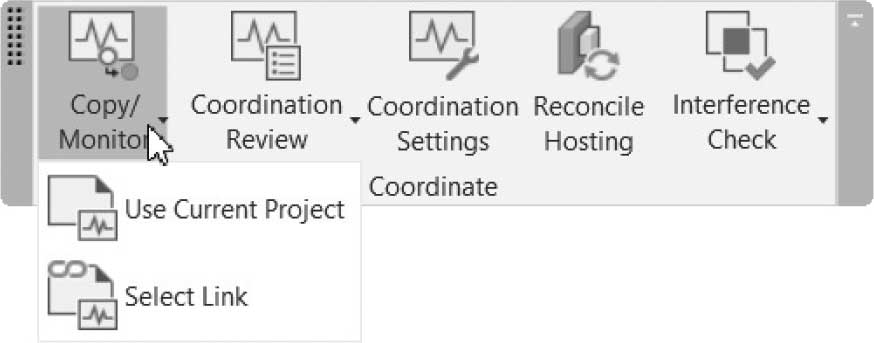

- 转到协作选项卡，找到协调面板，展开复制/监视按钮并单击选择链接或使用当前项目。

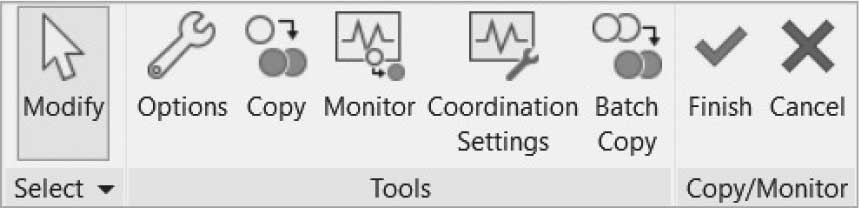

- 选择所需的链接，将出现以下上下文选项卡：

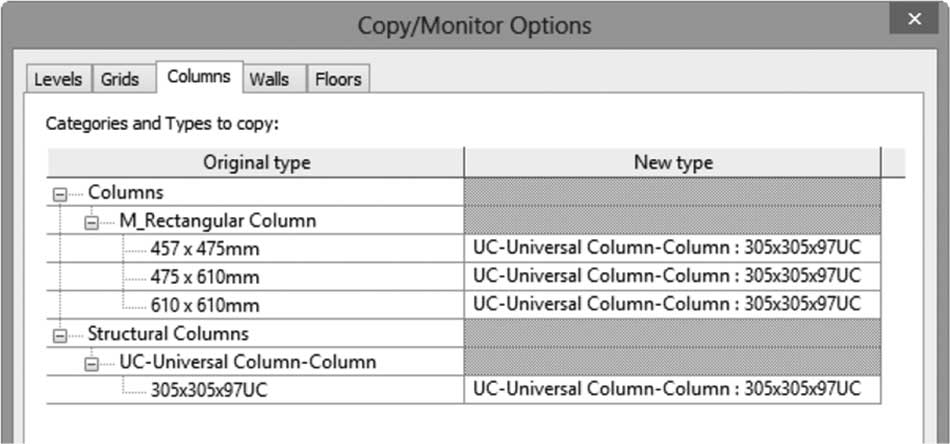

- 在复制和/或监视图元之前，您可以通过单击选项按钮更改复制/监视选项。这将用替换项替换任何图元，如下所示：
- 使用“工具”面板，单击复制按钮。在选项栏中，选择多个选项。选择所有要复制和监视的所需图元。
- 完成后，单击“完成”按钮（不是 (✓) 符号）。
- 选定的图元现在已复制到您的模型中。Revit 显示一个类似符号的打断线，表示这些图元正在被监视。
-
完成后，单击“完成”(✓)。
- 要仅监视图元，请执行以下步骤：
- 转到协作选项卡，找到协调面板，展开复制/监视按钮，然后单击选择链接或使用当前项目。
- 选择所需的链接，然后单击监视按钮。
- 单击您项目中要监视的所需图元，然后从链接项目中选择等效图元。
- 完成后，单击“完成”。
协调被监视的图元
- 如果您进行了复制和/或监视，并且链接文件被修改，您将收到通知以进行协调检查。

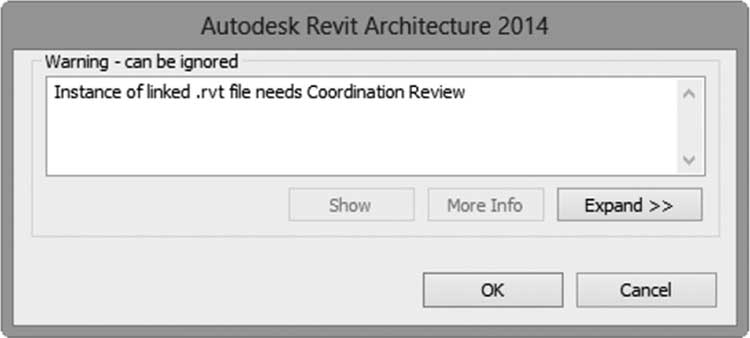

- 如果您打开一个包含带有已更改的复制或监视图元的链接的项目，将显示以下警告消息，告诉您应进行协调检查：
-
要进行协调检查，请执行以下步骤：

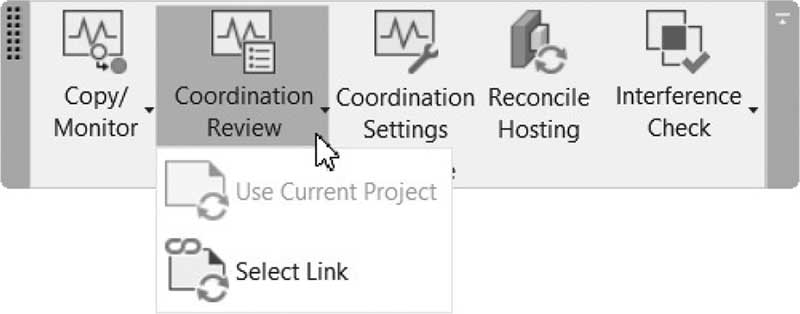

- 转到协作选项卡，找到协调面板，展开协调检查，然后单击选择链接或使用当前项目：

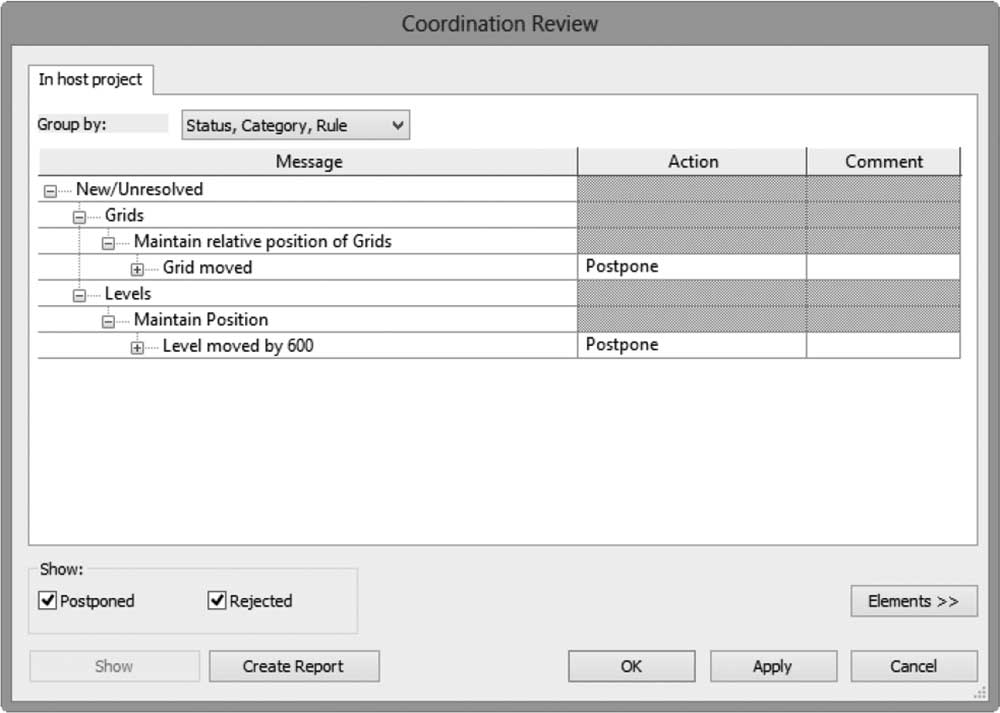

- 选择所需的链接。将出现“协调检查”对话框，显示修改，如下所示：
- 如果您在列表中选择一个图元并单击显示按钮，Revit 将带您到模型中以显示此图元中要检查的问题。

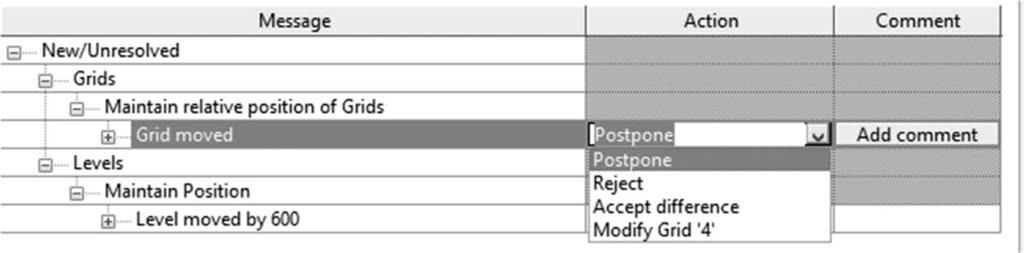

- 要解决问题，请为每个图元选择一个操作，如下所示。您可以添加注释以证明您的操作：
- 要创建 HTML 报告，请单击“创建报告”按钮。
- 完成后，单击“确定”。
干涉检查
- 干涉检查检查不同类型图元之间是否发生干涉。例如，可能有一扇门阻碍了一根柱。
-
要运行干涉检查，请执行以下步骤：

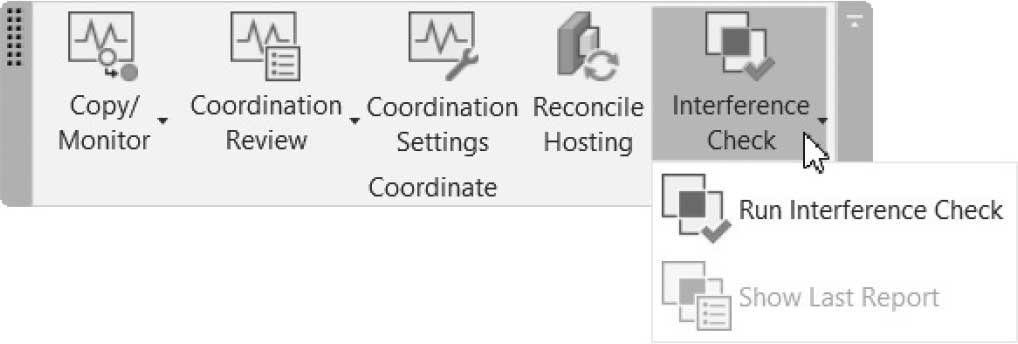

- 转到协作选项卡，找到协调面板，展开干涉检查并单击运行干涉检查按钮：

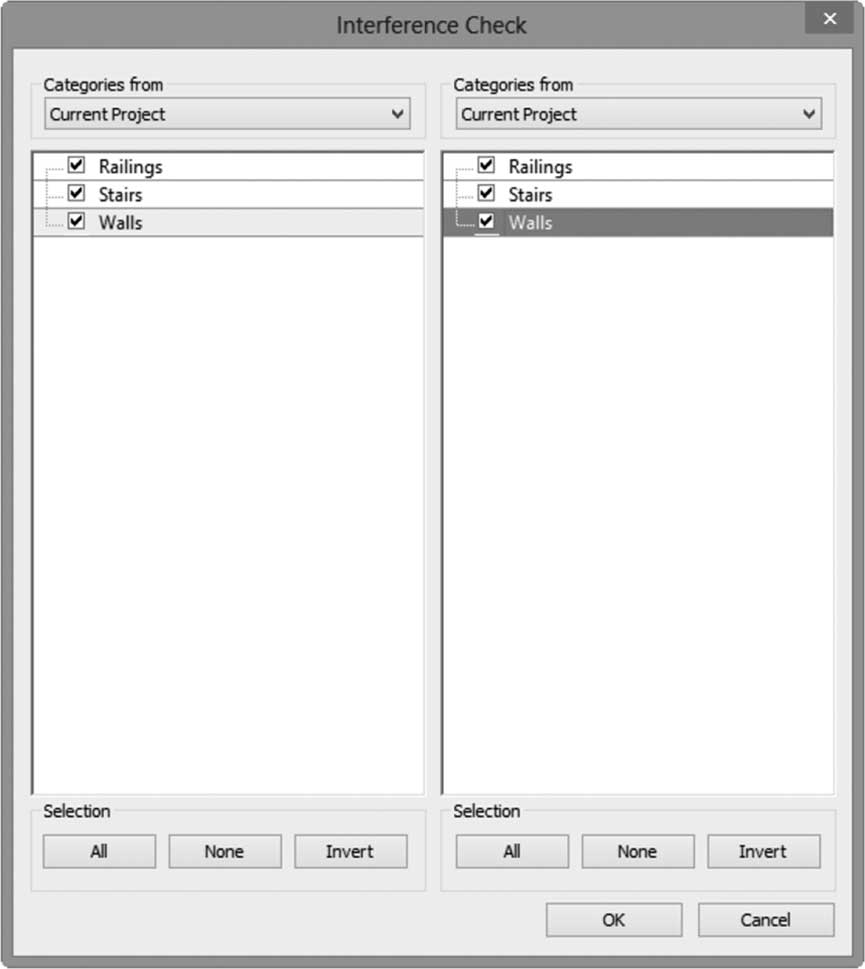

- 将出现以下对话框；从每个项目中选择您想要检查的类别，如下所示。如果适用，您可以从当前项目或链接文件中选择：

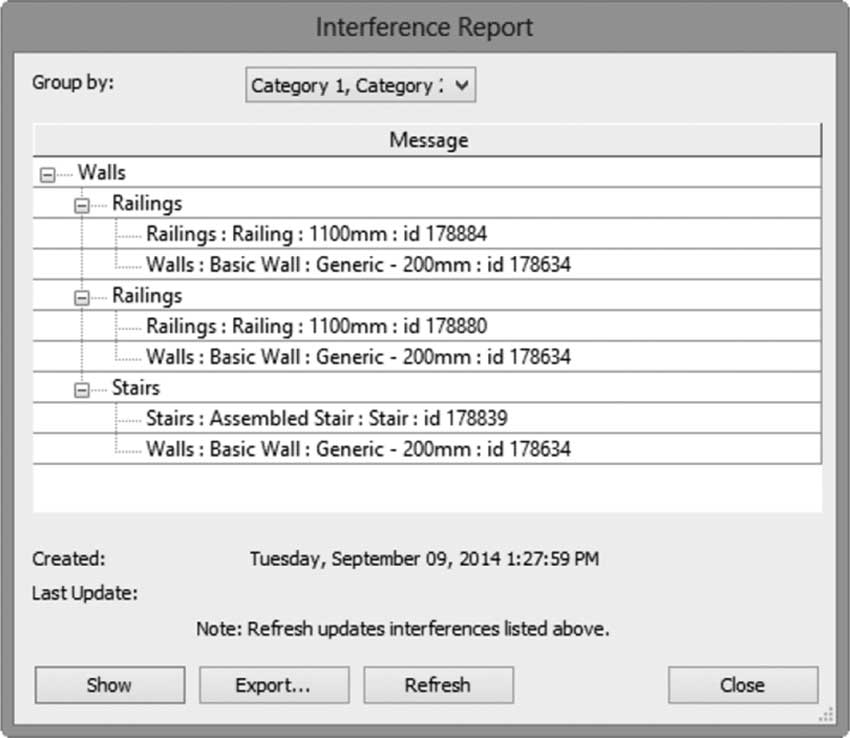

- 完成后单击“确定”。将打开“干涉报告”对话框，如下所示：
- 使用按钮根据需要显示或导出报告。
-
关闭对话框。在项目中尝试所需的更改。
- 要确保所有干涉都已清除，请执行以下步骤：
- 转到协作选项卡，找到协调面板，展开干涉检查并单击显示上次报告按钮：
- 在“干涉报告”对话框中，单击刷新按钮。
- 如果干涉已被清除，对话框将从报告中移除该干涉。
- 完成后，关闭对话框。
