墙控制柄和临时尺寸标注

墙控制柄和临时尺寸标注

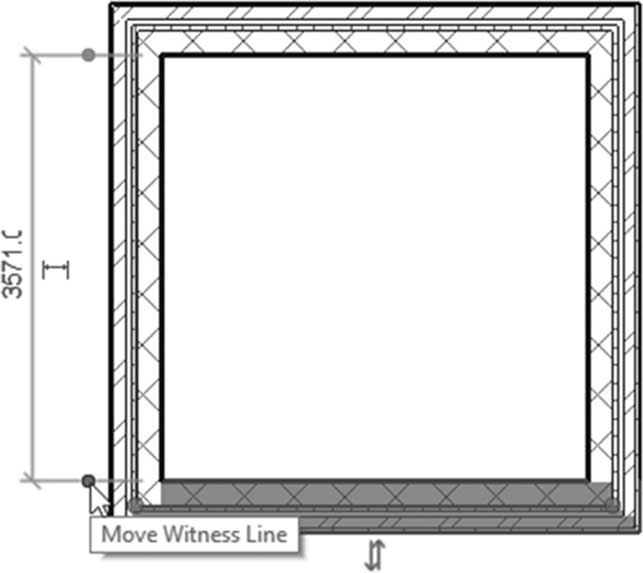

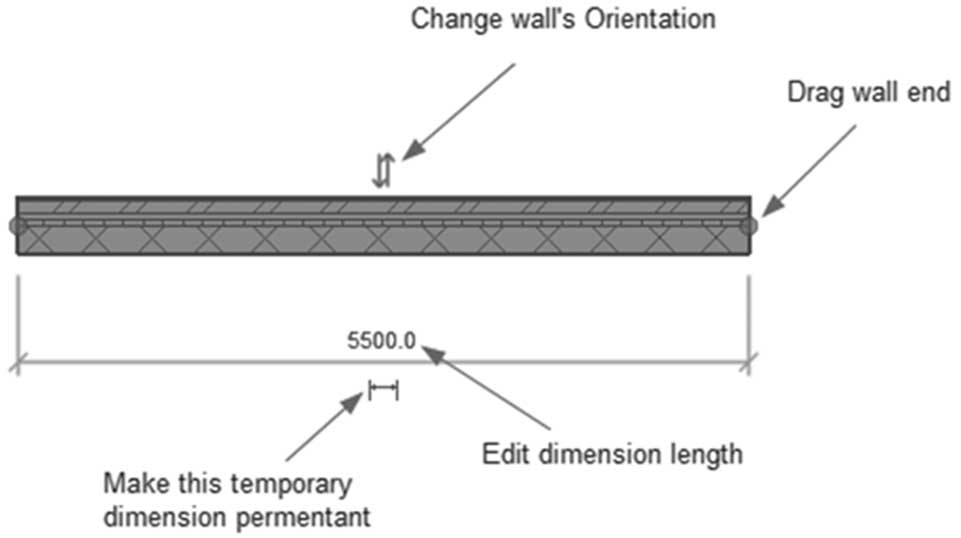

• 当您单击一面墙时，您将看到墙上方出现控制柄，如下所示：

• 如果您单击墙链中的一面墙，您将看到以下内容：

• 上面的示例显示了从内侧到内侧的测量。如果您单击并按住见证线，您可以从中心到中心、从外边缘到外边缘或上述的任何组合进行测量。另一种方法是单击蓝色圆圈，它将从内侧移动到中心再到墙的外侧。

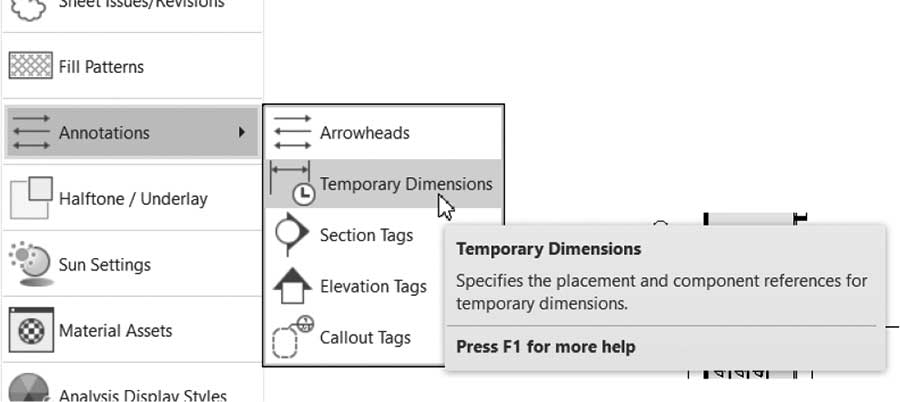

• 要输入永久方法，请转到管理选项卡，找到设置面板，选择其他设置按钮，选择“注释”选项，然后选择临时尺寸标注选项：

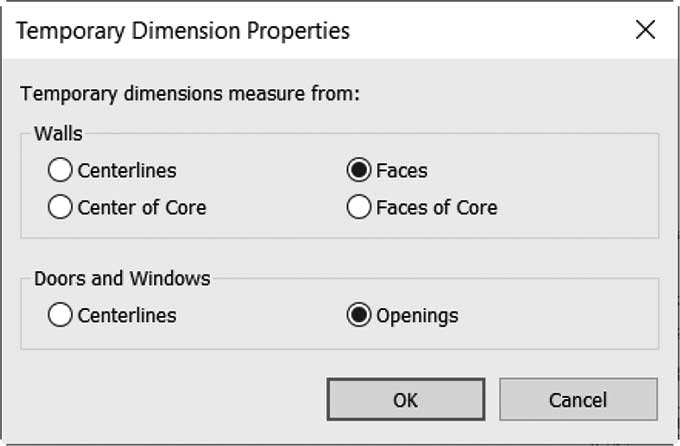

• 您将看到以下对话框：

• 选择从墙/核心的中心线或墙/核心的面进行测量。

注意

要选择链式墙，请尝试以下操作：

• 将鼠标移到其中一面墙上。
• 按 Tab 键，所有链式墙将高亮显示。
• 单击以选择它们。

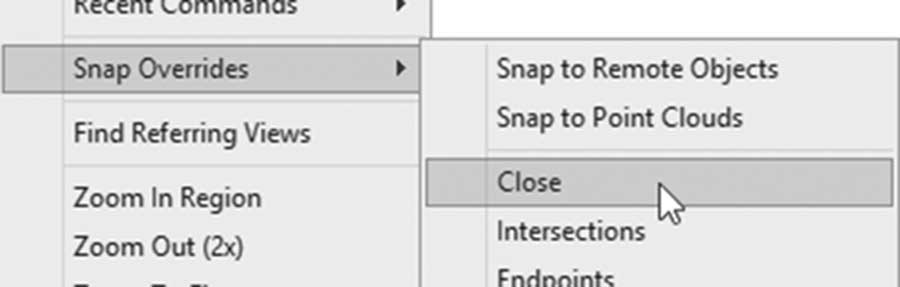

• 如果您绘制了一系列墙并想闭合形状，请右键单击，选择捕捉替代，然后选择闭合：

练习 4-1 输入外墙

1. 启动 Revit 2024。
2. 打开文件 Exercise 4-1.rvt
3. 确保您位于楼层平面中的 00 Ground 视图。
4. 启动“墙：建筑”命令并输入以下数据：

a. 墙类型 = CW 102-85-100p（Exterior – Brick on CMU – Special）

b. 底部约束 = Ground Floor

c. 顶部约束 = Parapet

d. 定位线 = 面层外表面：外部

e. 链 = 是

f. 详细程度 = 中等

5. 使用“拾取线”工具，单击 CAD 文件以导入外部线，确保虚线在内侧，忽略门洞，并且不拾取曲线。
6. 使用“拖动墙端点”工具，闭合上一步中忽略的门洞以及东立面的入口。
7. 使用墙族：Exterior Glazing 和“拾取线”工具，创建外部曲线作为幕墙，延伸至屋顶减去 1250（4'-2"）。
8. 转到屋顶视图，如果 Revit 给出以下错误：“墙的顶部低于墙的顶部 – 单击重置约束按钮。”，则使用 CW 102-85-100p（Exterior – Brick on CMU – Special）闭合幕墙和普通墙之间的间隙。
9. 在三维视图中查看模型；如果砖不在外侧，则单击“更改墙的方向”控制柄。

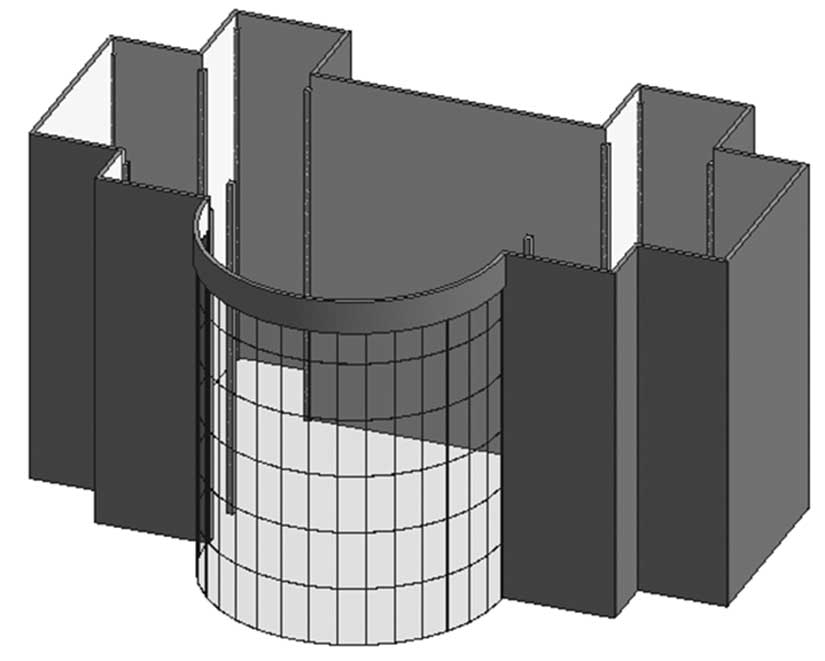

10. 这是练习的最终成果：

11. 保存并关闭文件。
