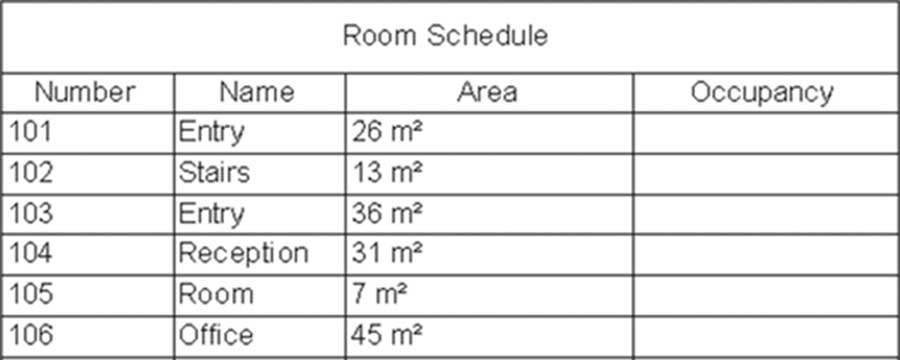

房间明细表
- 创建房间明细表，显示保存在房间中的信息（与“特性”选项板中显示的信息相同）。您可以根据需要在两个位置编辑它们：
-
要创建新的房间明细表，请执行以下步骤：
- 启动“明细表”命令（前面已讨论）。从类别中，选择房间，输入新明细表的名称，然后单击确定。
- 使用字段选项卡，添加所需的字段。
- 使用过滤器选项卡，设置条件以过滤数据。
- 使用排序/成组选项卡，设置排序和分组数据的条件。
- 使用格式选项卡，设置明细表中每一列的格式。
- 使用外观选项卡，设置线和字体。
房间设置
- 您可以设置 Revit 计算体积和边界位置的方式。

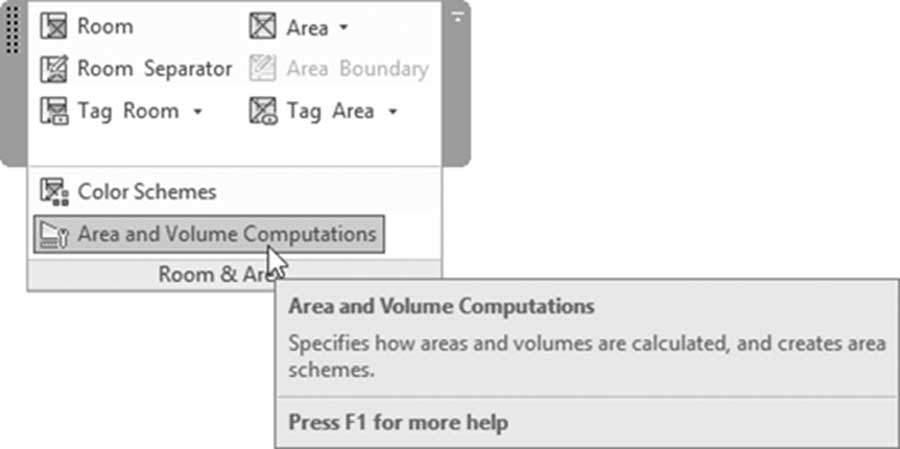

- 转到建筑选项卡，找到房间和面积面板，展开面板标题，单击面积和体积计算按钮：

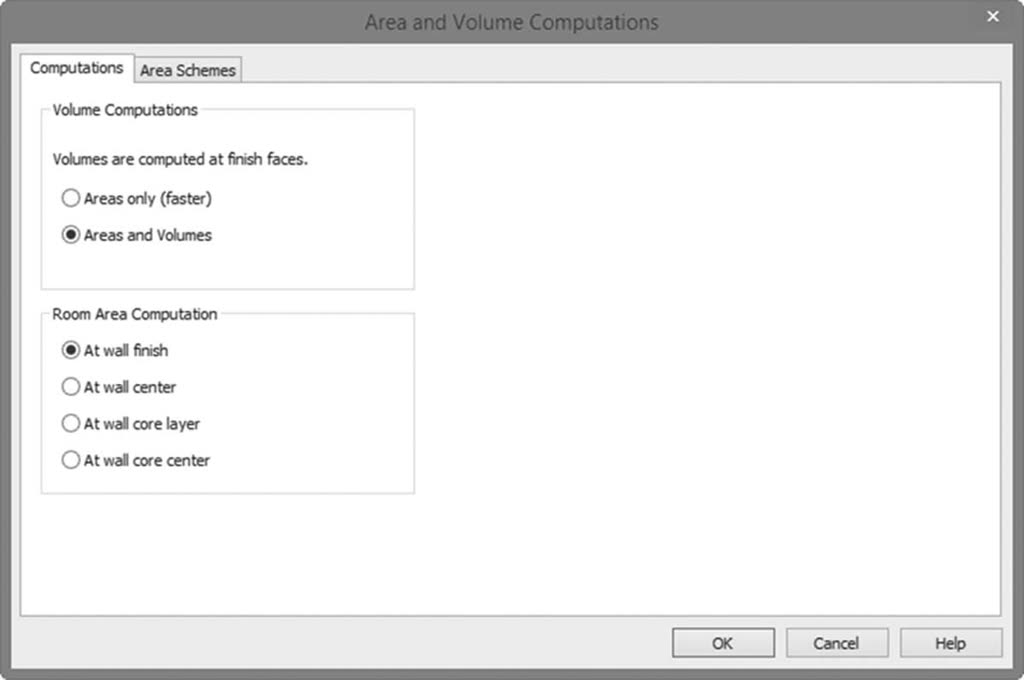

- 您将看到以下对话框：
- 在“房间面积计算”下，选择以下之一：在墙面饰层（默认）、在墙中心、在墙核心层或在墙核心中心。
练习 17-1 创建房间
- 启动 Revit 2024。
- 打开文件 Exercise 17-1.rvt。
- 确保您位于 00 Ground 楼层平面。
- 此楼层平面包含四个位置；两个小办公室和两个大办公室。
- 在左下位置工作，启动“房间”命令。
- 使用下图，放置第一个房间并按 [Esc]。

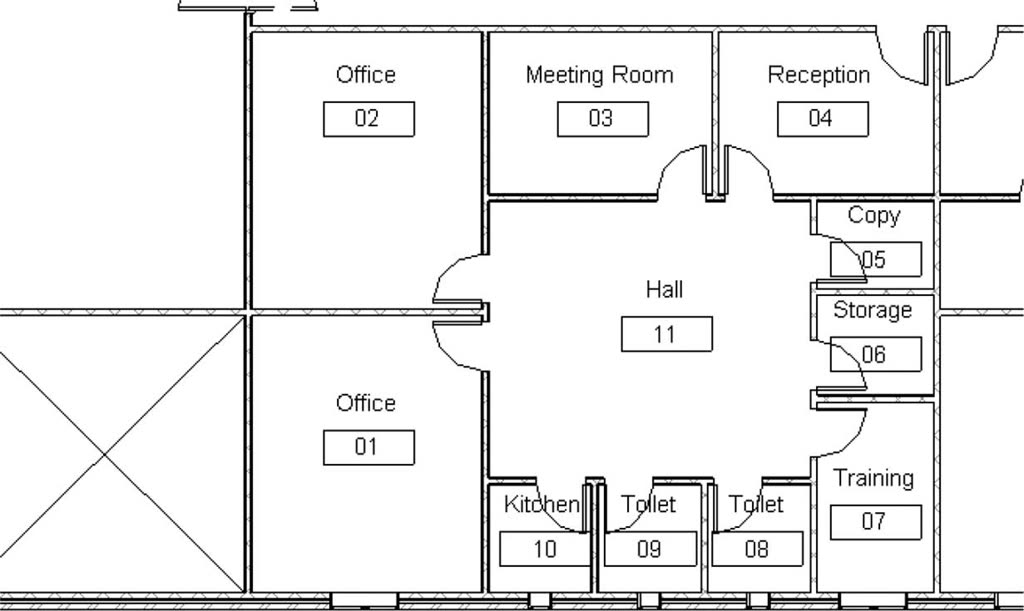

- 将房间编号设置为 01，不要更改房间名称；添加如下图所示的十一个房间，然后更改它们的名称：

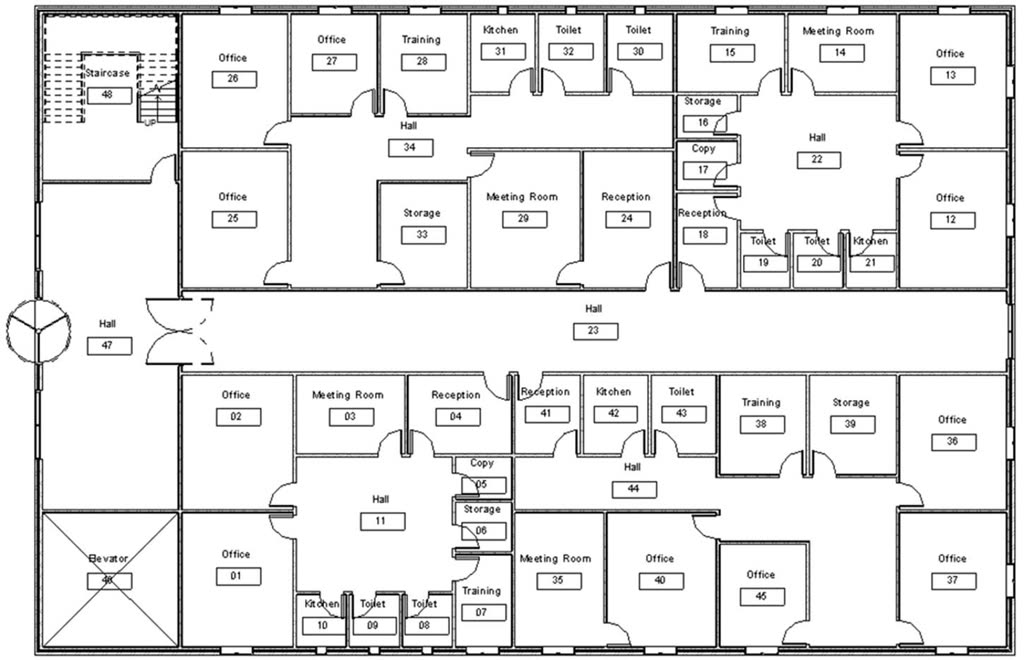

- 使用“自动放置房间”，放置所有其他房间并按如下所示命名（您可能会得到不同的房间编号结果，这是可以接受的）：

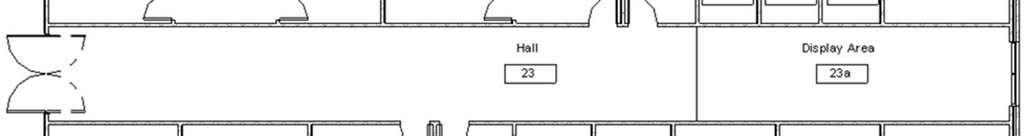

- 使用“房间分隔”，在走廊中创建一个新房间（上图中的房间 # 23），将其称为 Display Area，并将其重新编号为 23a，如下所示（或使用您项目中的编号）：
- 取消隐藏平面顶部的剖面。转到 Section 1 视图。
- 转到建筑选项卡，找到房间和面积面板，展开标记房间按钮，选择标记所有未标记的命令，选择房间标记，然后单击“确定”。00 Ground 中的所有房间都已标记。选择所有标记，并将族更改为 M_Room Tag Room Tag with Area（Room Tag Room Tag with Area）。

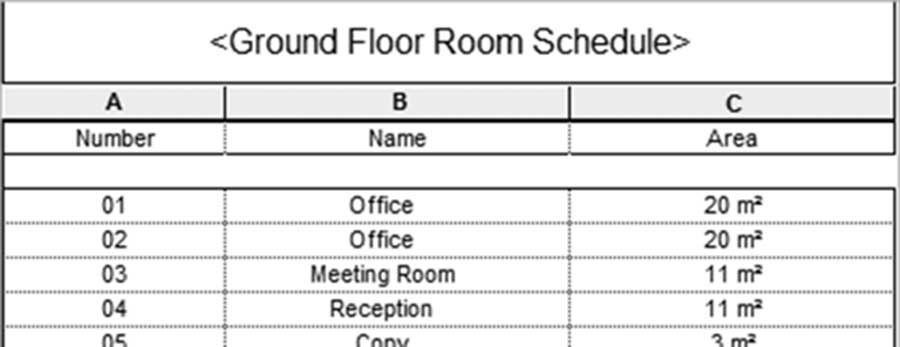

- 启动“明细表”命令，使用以下字段创建一个新的房间明细表，如下所示（将其称为 Ground Floor Room Schedule）：
- 保存并关闭文件。
