平面区域
- 假设您想在同一个楼层平面视图中显示两个窗台高度不同的窗户，请记住您只有一个视图范围可以控制。
- 解决方案在于平面区域命令。

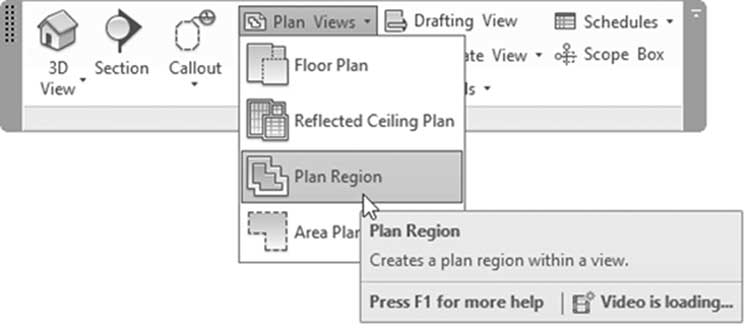

- 您可以在楼层平面中选择一个区域并定义不同的视图范围。为此，请转到视图选项卡，找到创建面板，单击“平面视图”按钮的弹出列表以显示其他按钮，然后选择平面区域按钮：
- 上下文选项卡将显示如下：
- 选项栏将包括“链”和“偏移”值。

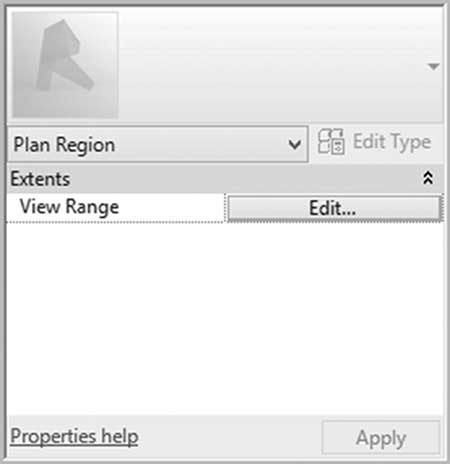

- 之前的“绘制”面板将允许您在要在视图范围中修改的区域周围绘制任何形状。“特性”将显示以下内容：
- 单击“特性”中的视图范围按钮，并根据需要更改值。
练习 11-2 视图 – 第 2 部分
- 启动 Revit 2024。
- 打开文件 Exercise 11-2.rvt。
- 转到 00 Ground 楼层平面。
- 创建两个建筑剖面，一个垂直切割建筑，一个水平切割建筑（每个剖面应大致位于建筑的中部）。垂直剖面应朝东，水平剖面应朝北。
- 为两个剖面的两端显示标头。
- 仅对垂直剖面使用“线段间隙”。
- 对于水平剖面，将其命名为 Section A-A，对于垂直剖面，将其命名为 Section B-B。
- 使用“拆分线段”使 Section A-A 穿过楼梯的墙（而不切割楼梯本身）；检查剖面在之前和之后的结果。
- 确保两个剖面都覆盖建筑及其以外部分。

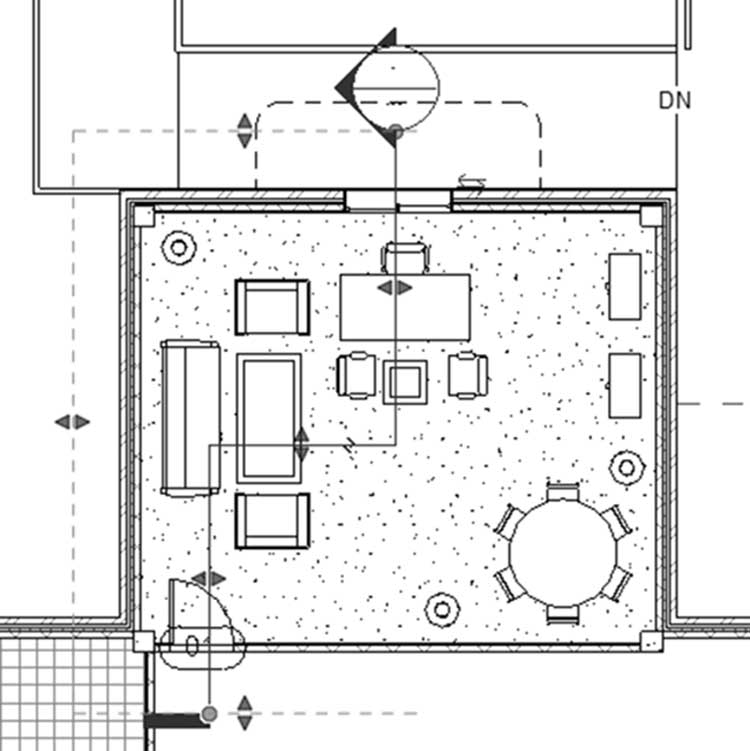

- 创建以下建筑剖面并将其命名为 Left Office。
- 转到 Left Office Section 视图，更改裁剪区域以仅显示标高 00 Ground 和 01 First。将视图详细程度更改为“中等”。

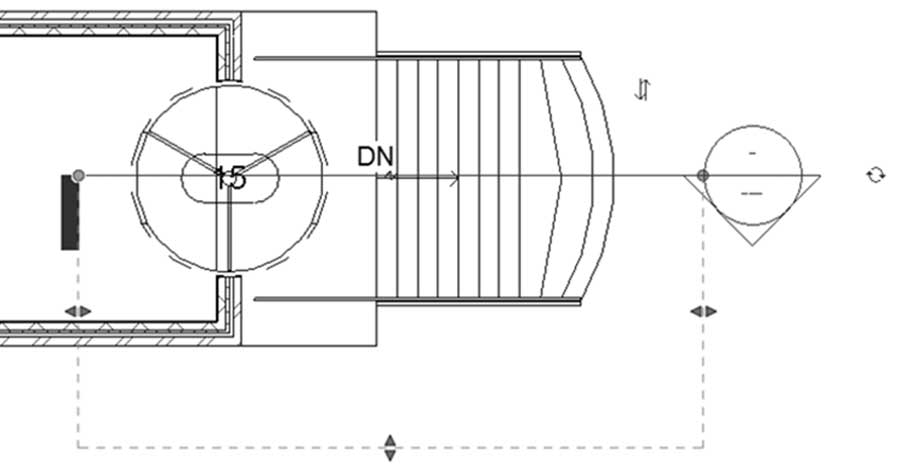

- 在东入口处创建如下所示的墙剖面；将其命名为 East Entrance：
- 转到 East Entrance Section 视图查看结果。更改裁剪区域以显示到山墙屋顶和整个楼梯。从左侧延伸标高以超出模型。
- 转到男卫生间；在卫生间内创建一个室内立面，显示四个侧面。检查这些立面中的每一个；更改裁剪区域的大小以显示整个卫生间地板和天花板。将视觉样式设置为“着色”。
- 创建三维视图的副本，并将其命名为 3D Section B-B。
- 使用“定向到视图”命令，选择 Section B-B。
- 再次创建三维视图的副本，并将其命名为 3D East Entrance。
- 使用“定向到视图”命令，选择 Section East Entrance。
- 转到 00 Ground 楼层平面。缩放到两个卫生间；您会注意到两个窗标记出现在墙的左侧，但看不到两个窗户。这是因为两个窗户的窗台高度超出了剖切平面。启动“平面区域”命令，并在两个窗户周围绘制一个矩形；单击 (✓) 完成命令。在“特性”中，单击“视图范围”，并将“剖切平面偏移”设置为 2000 (6'-8")。
- 在平面区域内更改视图范围后，现在会发生什么？
- 转到三维视图。创建其副本并将其重命名为 00 Ground 3D。
- 在新创建的三维视图中，使用 ViewCube，并使用“定向到视图”命令，显示 Ground Floor 的三维视图。
- 转到 00 Ground 楼层平面。选择地面层的楼梯；使用“修改”上下文选项卡，找到“视图”面板并单击“选择框”按钮。复制三维视图并将其重命名为“3D Stair”。转到三维视图并检查“特性”中的“剖面框”。
- 保存并关闭文件。
