创建剖面

创建剖面

• 您可以以任何想要的角度创建剖面。即使您水平或垂直创建它，您也可以稍后旋转它。有两种类型：
  • 建筑剖面
  • 墙剖面

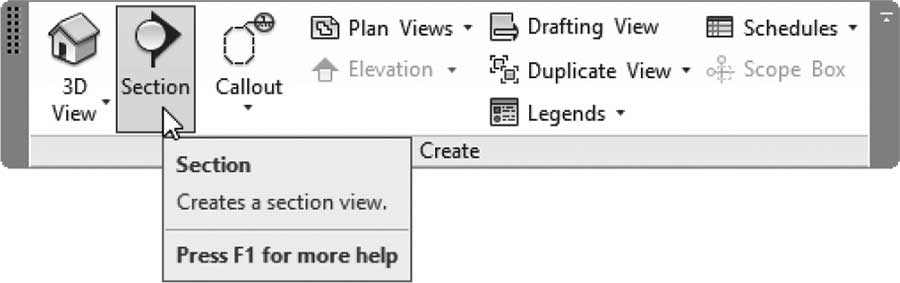

• 要发出此命令，请转到视图选项卡，找到创建面板，然后单击剖面按钮：

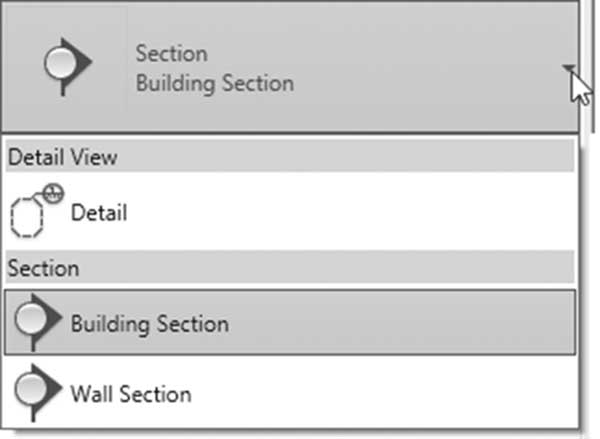

• “特性”选项板将显示：

• 选择您想要“建筑剖面”还是“墙剖面”。
• 您必须单击两次来指定剖面。第一个点将始终是剖面的标头。
• 通过指定两个点，您正在指定剖面的角度。

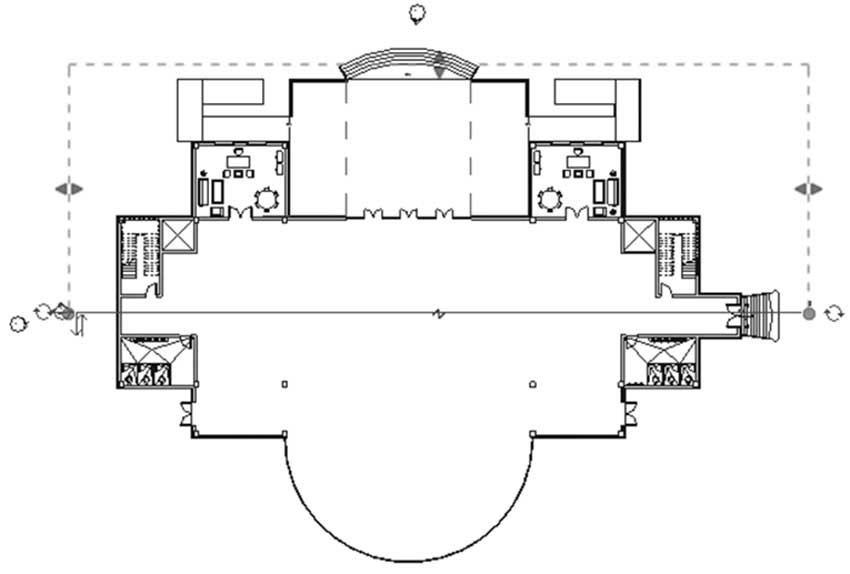

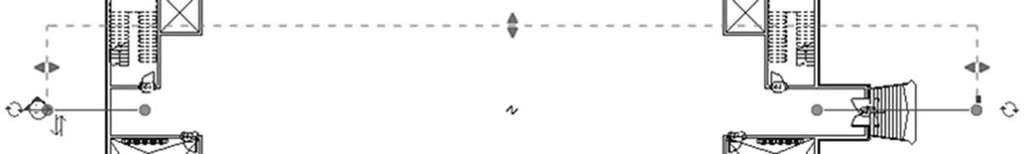

• 指定两个点后，您将看到以下内容：

• 您可以移动两个蓝色圆点来调整覆盖范围的大小，移动两个箭头来调整立面的深度。

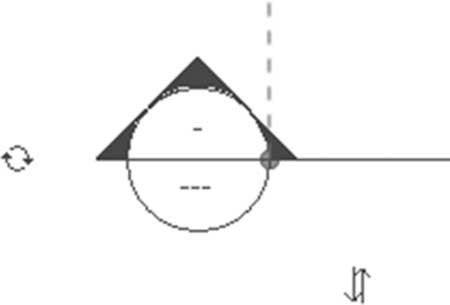

• 在标头附近，您可以看到以下内容：

• 两个箭头将翻转剖面标头（在前面的示例中，剖面标头指向北；如果单击箭头，它将指向南）。
• 形成圆形的两个箭头用于循环切换剖面标头形状；您可以选择显示“标头”、“尾部”或不显示。这在两端都可用。
• 在中间，您将看到以下内容：

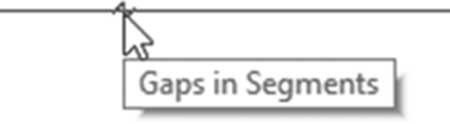

• 这对剖面功能没有影响。如果您想创建剖面，但不希望剖面线横穿模型显示，可以单击此工具。结果如下：

• 将在项目浏览器中创建两个新类别。

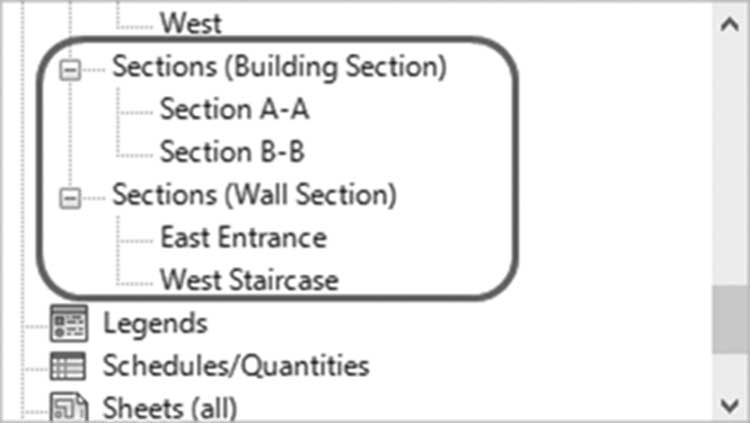

• Revit 将为所有剖面指定临时名称，转到项目浏览器并重命名它们；您将收到以下内容：

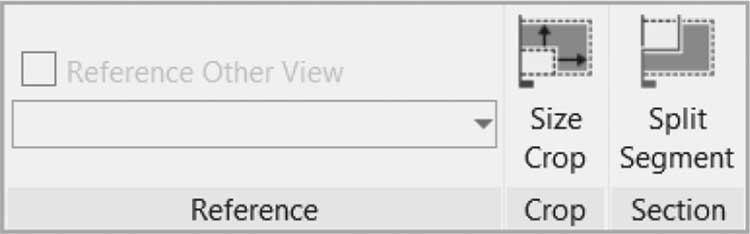

• 如果单击剖面线，上下文选项卡将更改为以下内容：

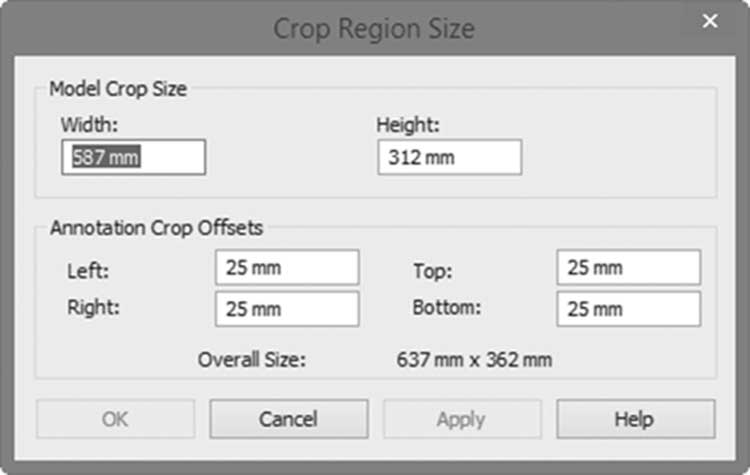

• 如果单击“尺寸裁剪”，您将看到以下对话框：

• 使用此对话框，您可以调整剖面深度和大小。
• 如果单击“拆分线段”按钮，鼠标将变为：

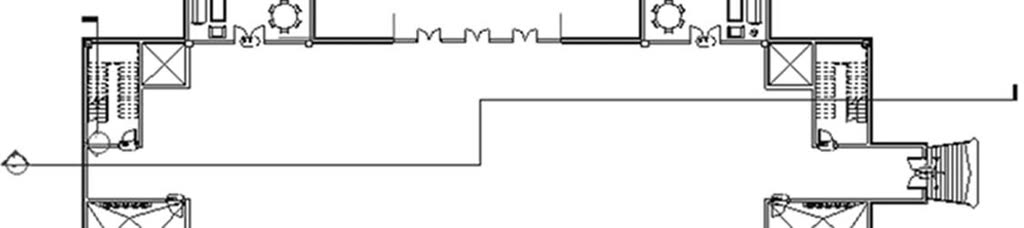

• “拆分线段”按钮将拆分剖面线，使其显示类似于以下内容：

注意

如果您有一面带角度的墙，并且想要创建平行于它的剖面，只需使用“对齐”命令，选择墙，然后选择剖面线。

• 剖面将切入家具、家具系统和专用设备。

三维剖面框

• 这仅在三维视图中有效。

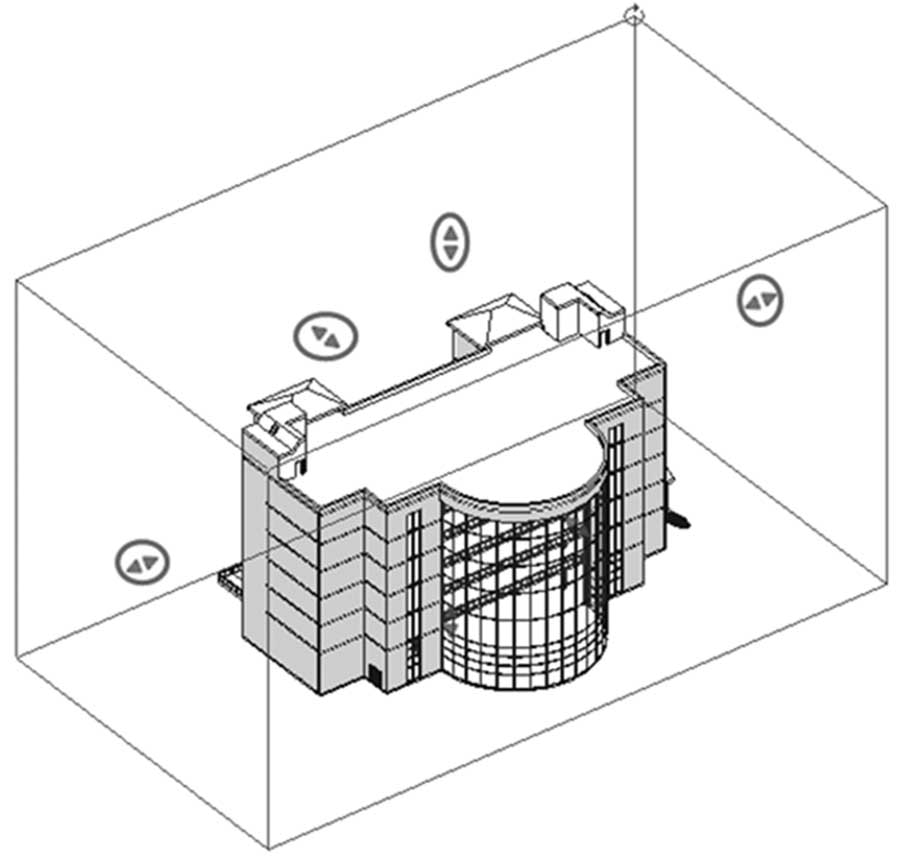

• 您将看到一个覆盖模型的框；单击它可在每个面的中心看到箭头，以调整框的大小，从而显示模型的一部分。

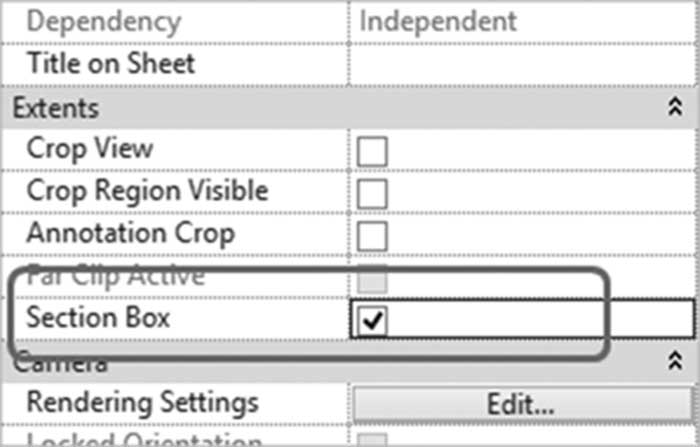

• 要激活它，请转到任何三维视图，然后在“特性”中单击剖面框：

定向到视图

• 此命令是三维剖面框的另一种变体。
• 它可以在三维中显示任何保存的视图，如楼层平面和剖面。
• 要激活它，请尝试以下操作：
  • 转到任何三维视图。
  • 复制它。
  • 右键单击 ViewCube。
  • 选择定向到视图选项。

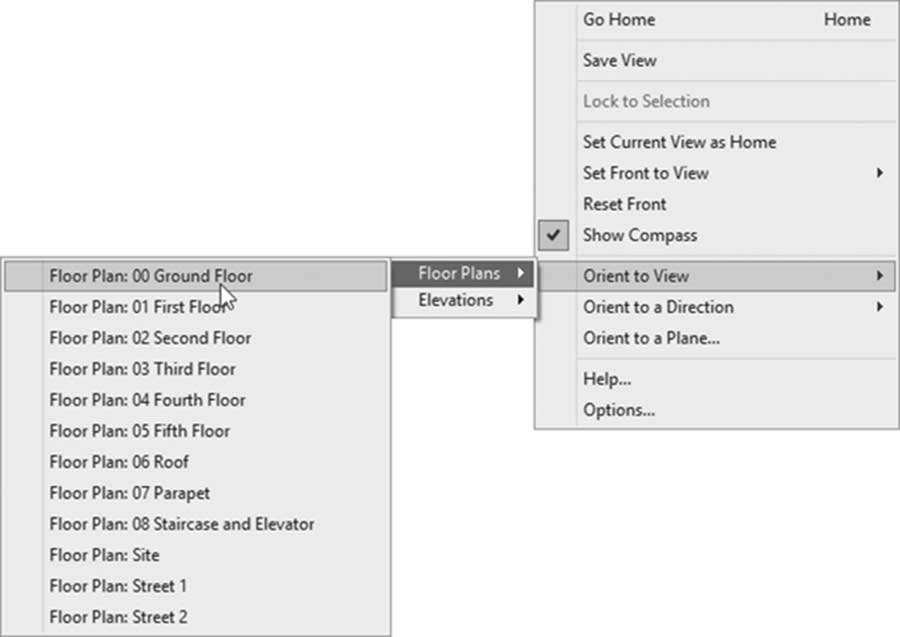

  • 选择您想要的视图：

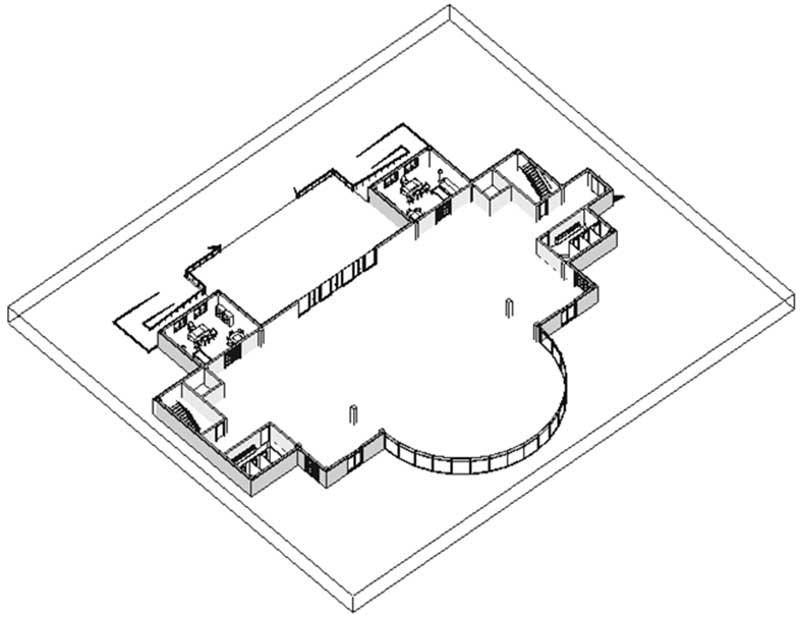

• 您将看到以下内容：

选择框

• 在当前视图或默认三维视图中隔离选定的图元。
• 您可以选择单个图元（如楼梯、门、墙等）或图元组（如整个房间）。

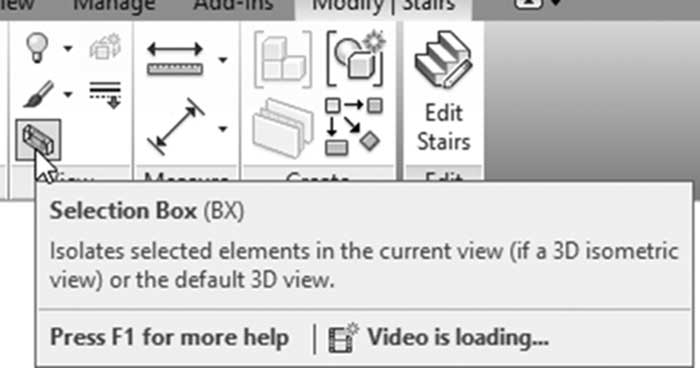

• 要发出此命令，请在视图中选择所需的图元，将出现上下文修改选项卡；找到视图面板并单击选择框按钮：

注意

如果您想保留选择框结果，需要从三维视图创建副本。
