如何在楼板中创建竖井洞口
- 如前所述，您可以在绘制楼板轮廓时创建洞口。
- 此外，创建楼板后，您可以创建竖井洞口，指定底部约束和顶部约束。
- 用户应在楼层平面中创建竖井。

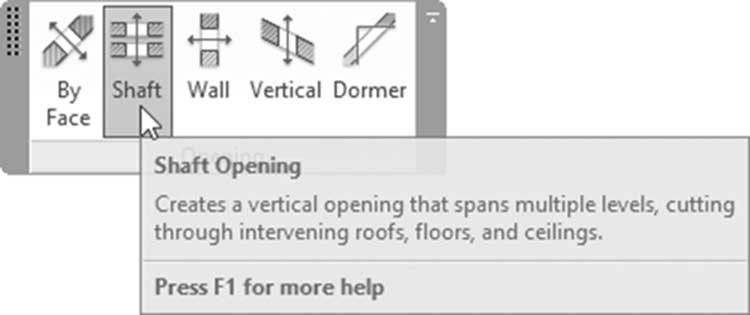

- 为此，请转到建筑选项卡，找到洞口面板，然后选择竖井按钮：

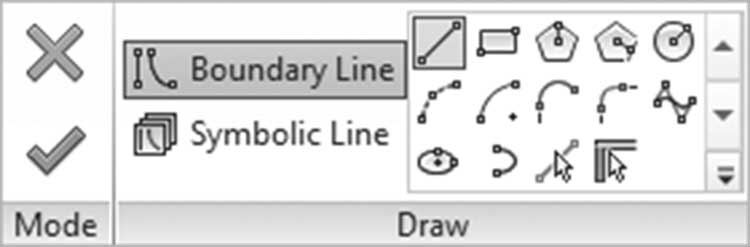

- 您将进入草图模式以绘制竖井的平面图。将出现以下上下文选项卡：
- 在选项栏中，您将看到以下内容：
- 保持链复选框打开，以便您可以绘制多条线。如果竖井与现有墙或图元有偏移，请指定偏移。如果形状包含弧，请指定弧的半径。
- 使用符号线绘制线条，以在平面图和竖井到达的所有平面图中指示洞口。

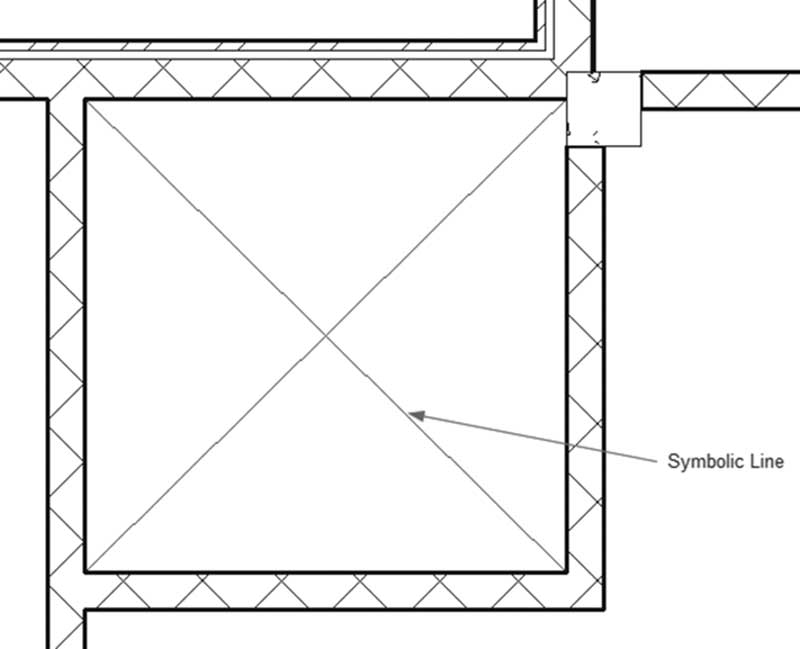

- 以下是带符号线的竖井洞口

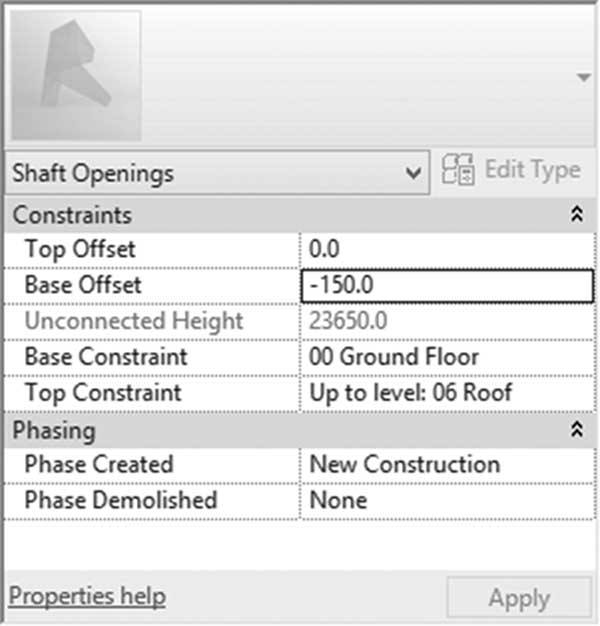

- 使用“特性”选项板控制竖井的高度：
- 在上述示例中，竖井从 Ground floor（-150mm）延伸到 Roof 标高，穿透这两个标高之间的所有楼板。
