自定义基本墙类型
- 如前所述，墙有三种类型：基本墙、幕墙和叠层墙。
- 本章将介绍第一种和第三种。
-
要创建新的基本墙，请执行以下步骤：
-
启动
墙（Wall）命令（建筑墙）。 - 从类型选择器中，选择与您想要的效果相似或接近的墙，然后单击 编辑类型 按钮。在对话框中，单击 复制 并输入新墙的名称。

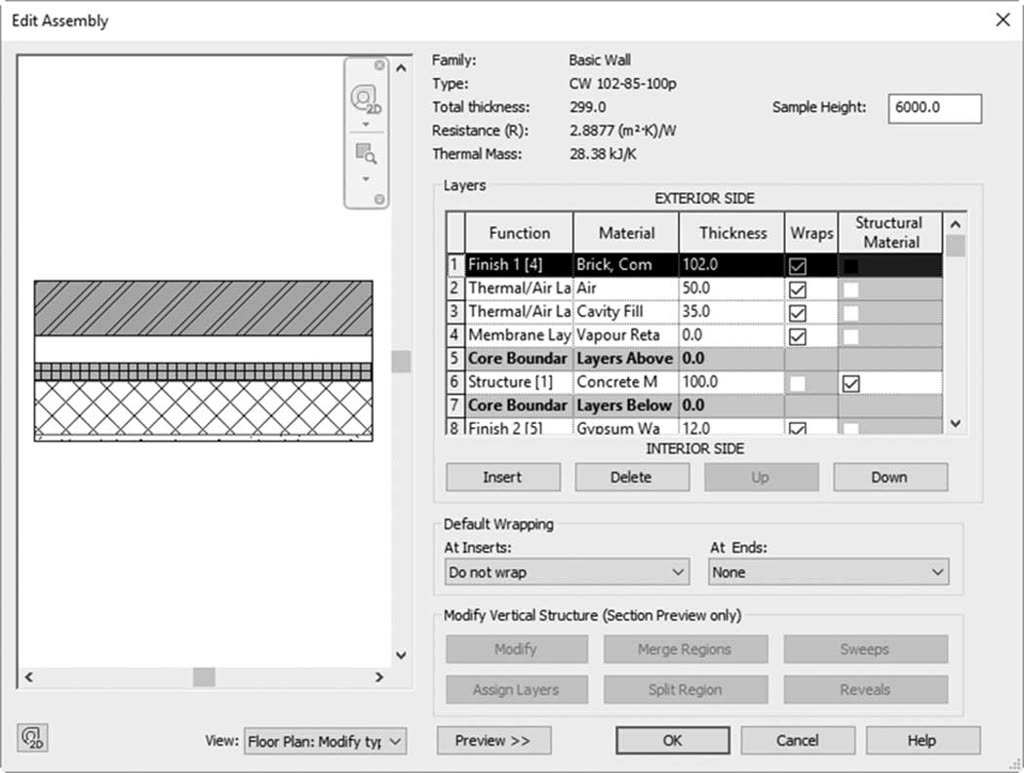

- 在 构造 下，找到 结构 参数，然后单击 编辑 按钮。您将看到以下对话框：
-
启动

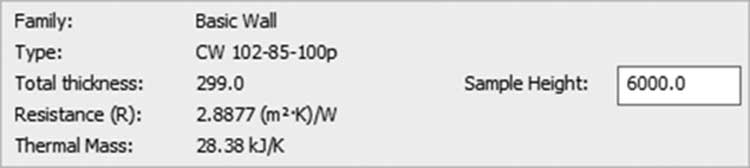

- 组合信息：对话框顶部列出了族、类型、总厚度、热阻和热质量。此外，您还可以看到样例高度（这在叠层墙的情况下很重要）。

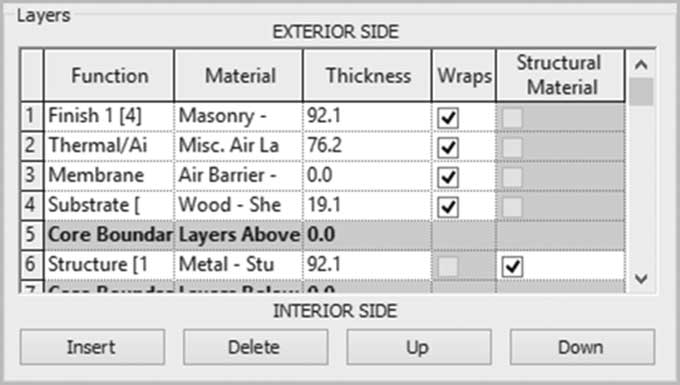

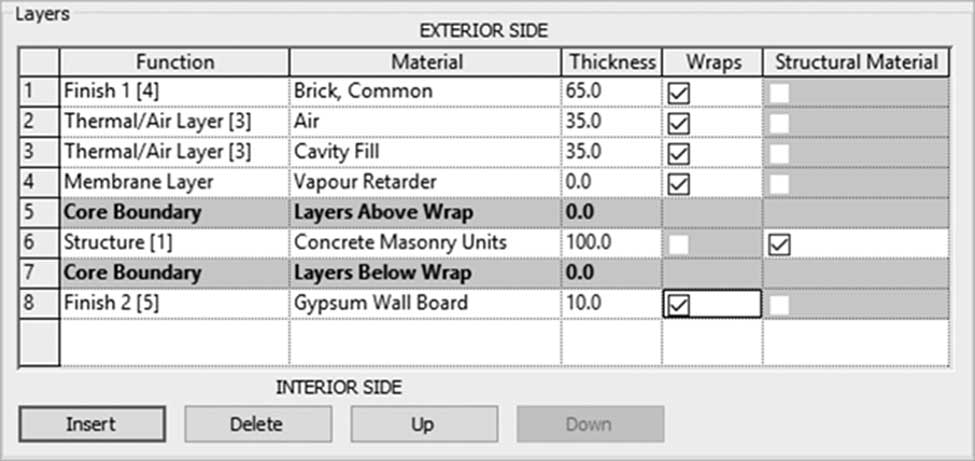

- 层：指定墙的每一层、其功能、厚度、是否包络以及是否为结构材质：

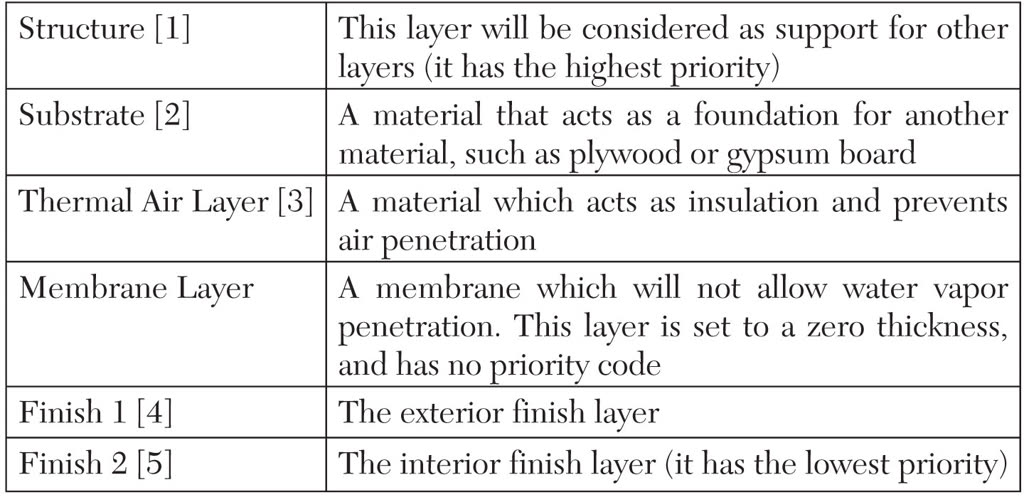

- 以下是可分配给墙层的可用功能列表：
注意
- 优先级代码将用于包络。优先级 1 的层将先于其他更高优先级代码的层进行包络。
- 表格下方有四个按钮，用于 插入 、 删除 、 上移 和 下移 层。
- 表格顶部标记为 外部 ，底部标记为 内部 。
- 您的墙中可以有多个核心边界层。
包络（仅适用于墙）

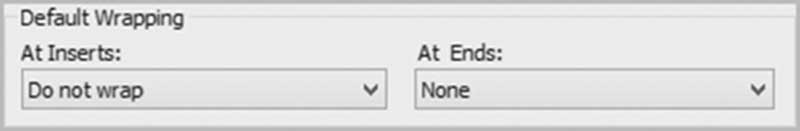

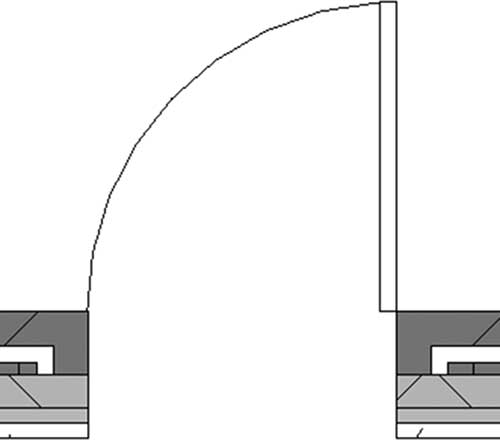

- 默认包络：在端点处为无（墙的两端两侧），在插入处为不包络（插入门或窗时）：
-
在端点处：可用选项为：无、外部或内部：

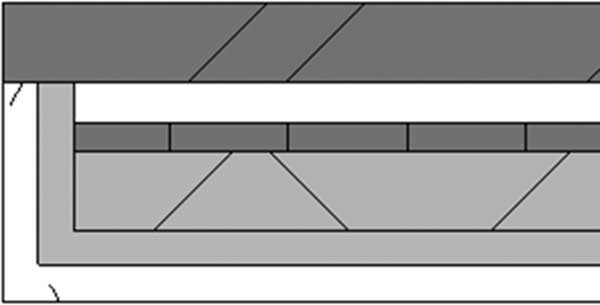

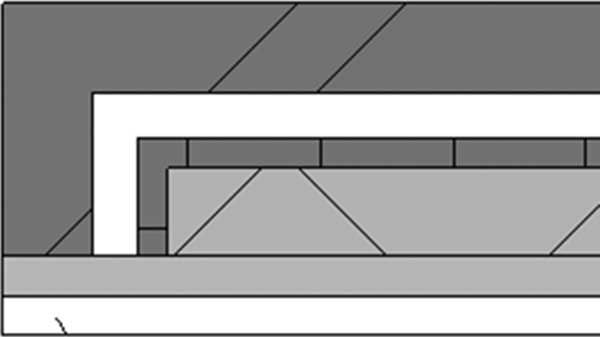

- 外部表示核心边界以上的所有层将在两端进行包络：
- 内部表示核心边界以下的所有层将在两端进行包络：
-
在插入处：可用选项为：不包络、内部、外部或两者：

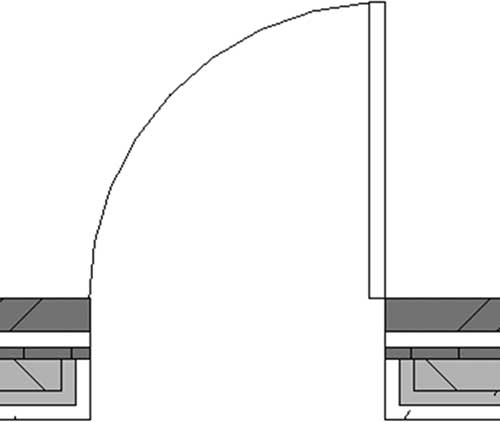

- 内部表示核心边界以下的所有层将在门或窗的插入处进行包络：

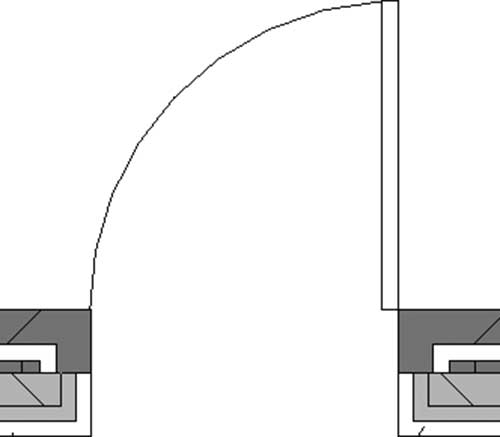

- 外部表示核心边界以上的所有层将在门或窗的插入处进行包络：
- 两者表示核心边界以下和以上的所有层将在门或窗的插入处进行包络：
在墙、屋顶和楼板上使用轮廓
- Revit 有许多命令可以让您将轮廓添加到墙（墙饰条和墙槽）、屋顶（封檐板、檐底板和檐槽）和楼板（楼板边缘）。
- 轮廓是可应用于墙、屋顶和楼板定义的二维截面。
- 我们可以使用预制的轮廓，也可以自定义自己的轮廓。

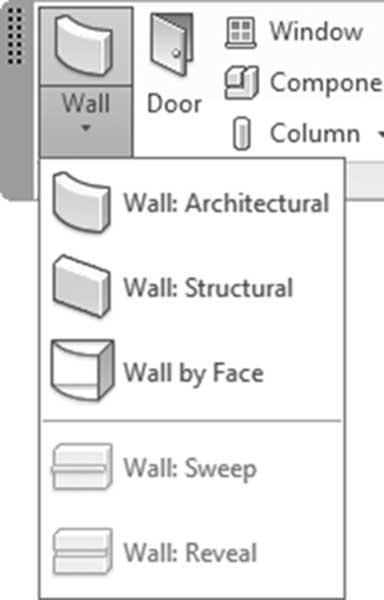

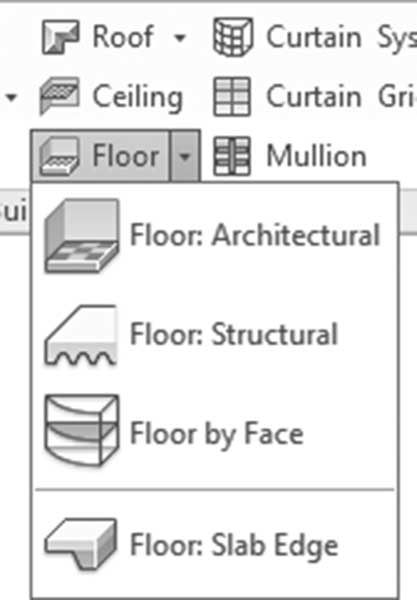

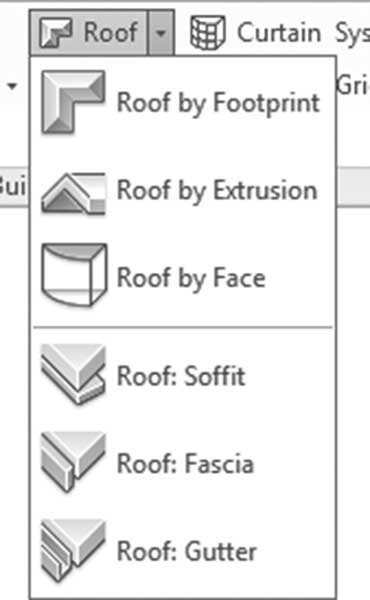

- 转到 建筑 选项卡，找到 构建 面板，如下所示，然后选择要添加轮廓的所需类型：
-
要设置轮廓并将其添加到图元，请执行以下步骤：
- 转到立面或三维视图。
- 转到 插入 选项卡，找到 从库中载入 面板，然后单击 载入 Autodesk 族 按钮。
- 找到轮廓文件夹，选择所需的文件夹（墙、屋顶、楼板等），选择轮廓并载入。
-
要应用轮廓，以墙饰条为例，但该过程也适用于其他类型：
-
启动

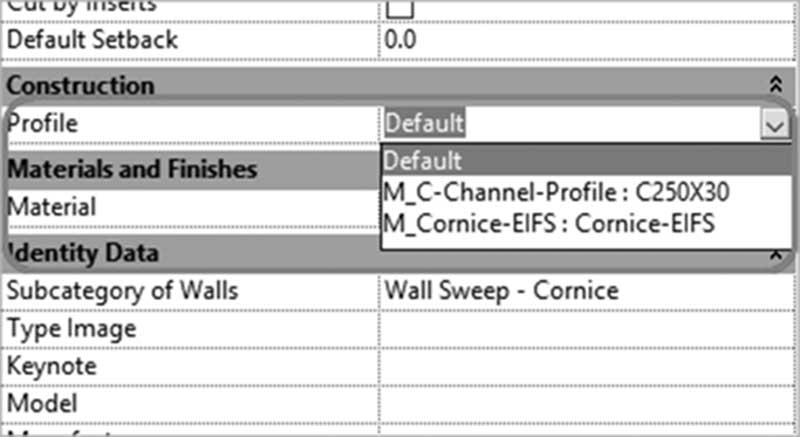

墙饰条（Sweep）命令。使用类型选择器，选择墙饰条类型并单击 编辑类型 按钮。在类型属性对话框中，单击 复制 按钮并为该类型输入新名称。 - 在类型属性对话框中，在 构造 下，选择 轮廓（您已将其载入项目），如下所示：
-
启动
- 设置墙饰条的材质。完成后，单击确定。

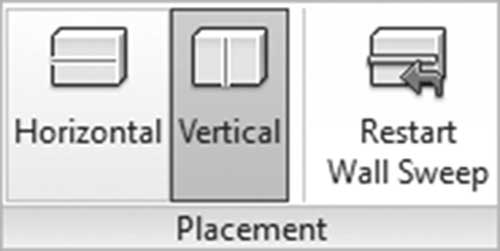

- 使用上下文选项卡，找到 放置 面板，单击 水平 或 垂直。（这仅适用于墙。）：
- 将光标悬停在图元上以添加墙饰条，然后单击以放置它。
-
完成后按两次
Esc键。 - 您可以通过单击它们并移动蓝色圆圈来调整高度（对于垂直）和宽度（对于水平）。
练习 22-1 创建基本墙类型
- 启动 Revit 2024。
- 打开文件 Exercise 22-1.rvt。
- 启动墙命令，确保已选择 Generic – 200mm（Generic 8"），复制它，并将新墙类型命名为 My Wall。

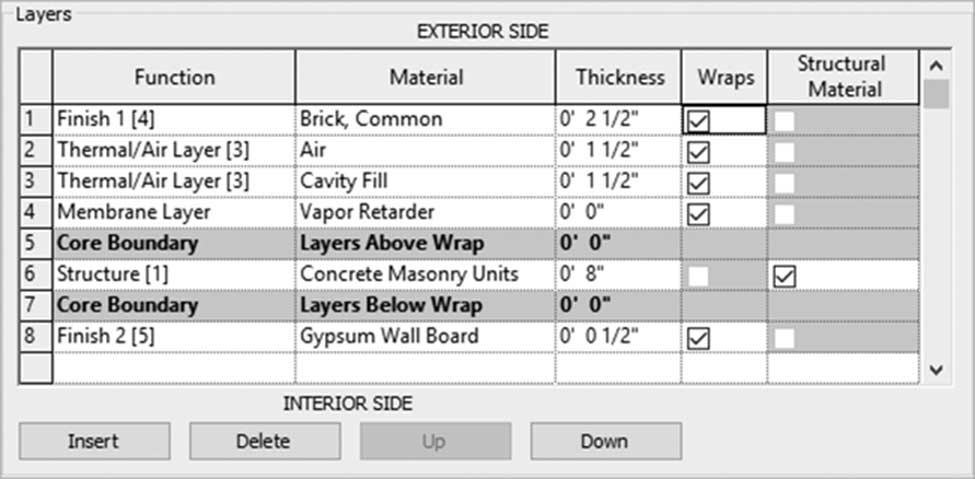

- 添加和删除层以创建以下墙类型：
- 将定位线设置为面层外表面：内部。
- 使用现有矩形，绘制矩形墙。转到三维视图以确保砖层位于外侧。
- 返回到标高 1 视图。确保您可以看到墙的所有层。
- 在北墙上添加一扇门。观察层如何包络（默认情况下不包络）。
- 选择墙并单击编辑类型按钮。
- 在构造下，找到插入处包络，并将其更改为外部。
- 单击确定，观察外部层仅在插入处包络。
- 再次启动墙命令，使用 My Wall 类型，在北墙上方绘制一面 5000mm（20'-0"）的墙。检查墙的两端如何不包络。
- 选择墙并单击编辑类型按钮。
- 在构造下，找到端点处包络，并将其更改为外部。
- 单击确定，观察外部层仅在端点处包络。
- 转到 插入 选项卡，找到 从库中载入 面板，然后单击 载入 Autodesk 族 按钮。
- 转到轮廓 / 墙，载入 M_Cornice-Precast.rfa（Cornice-Precast.rfa）。
- 转到三维视图。
-
启动
墙饰条（Wall Sweep）命令。 - 单击编辑类型，单击复制，并将新墙饰条命名为 My Sweep。
- 在构造下，将轮廓更改为 M_Cornice-Precast（Cornice-Precast.rfa）。
- 为除北墙以外的所有墙添加外部墙饰条，确保墙饰条距顶部 1000 mm（3'-4"）。

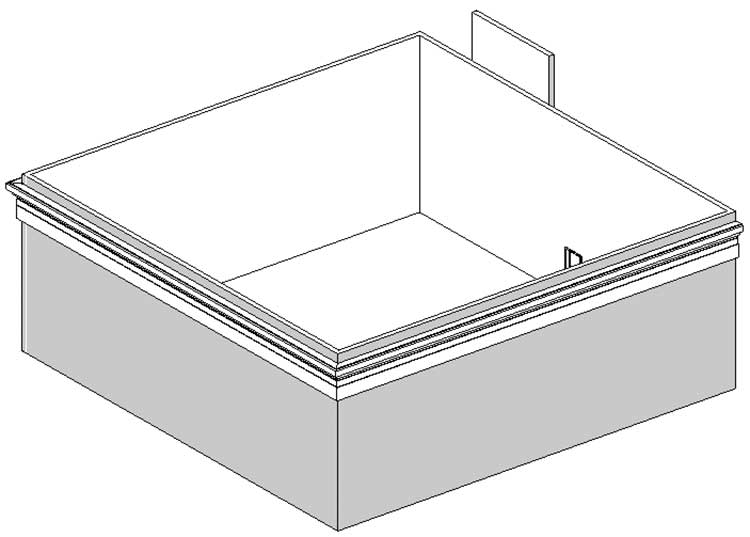

- 您应该得到以下结果：
- 保存并关闭项目。
