输入墙

输入墙

• 在 Revit 中有两种输入墙的方式：使用绘制工具，或者——如果您有 CAD 导入——通过拾取 CAD 文件中的现有线。

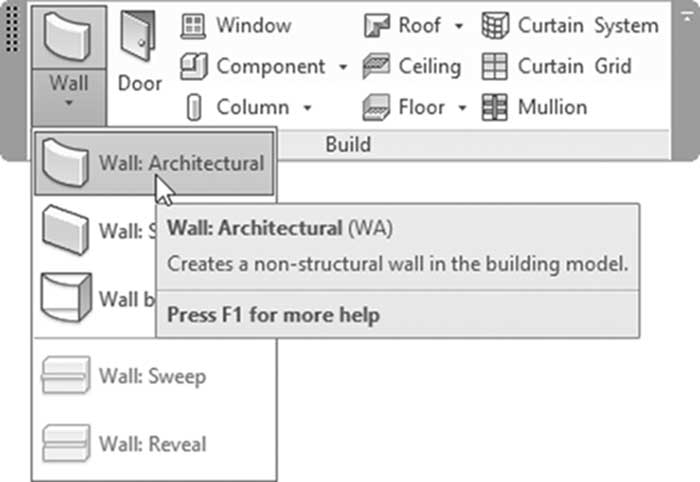

• 要输入墙，请转到建筑选项卡，找到构建面板，选择墙按钮，然后选择墙：建筑：

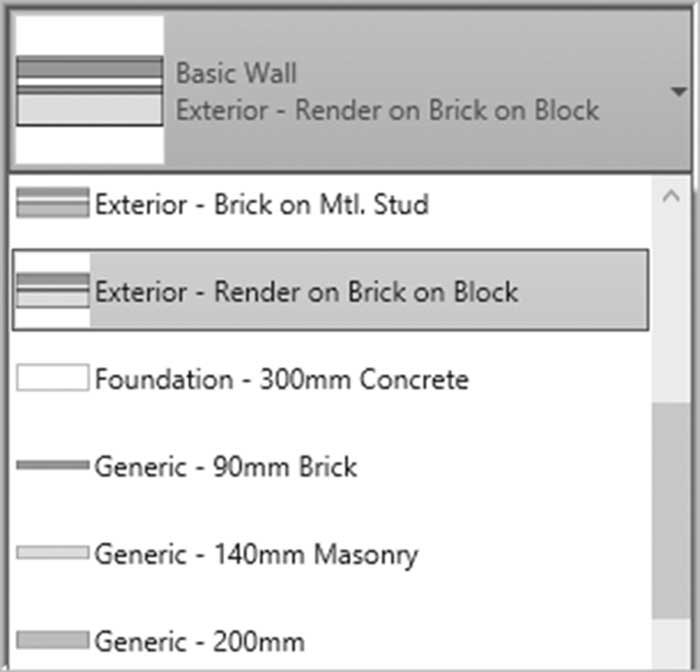

• 特性将显示墙类型，以便您选择其中之一：

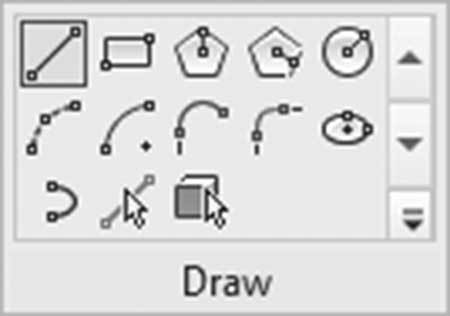

• 您将看到以下上下文选项卡：

• 选项栏将显示以下内容：

• 在选项栏中控制此墙是从当前标高向下（选择深度）还是向上（选择高度）。
• 您有两个选项来控制从当前标高开始的墙高度：
  • 未连接，这意味着墙未连接到标高。在这种情况下，输入高度值。

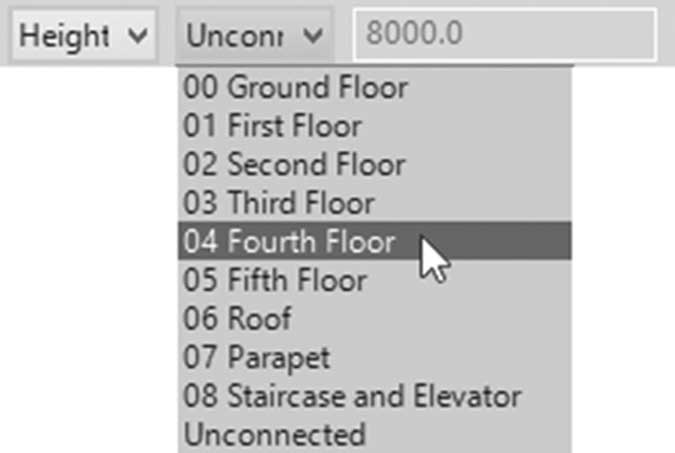

  • 或者选择您希望墙到达的标高，参考以下内容：

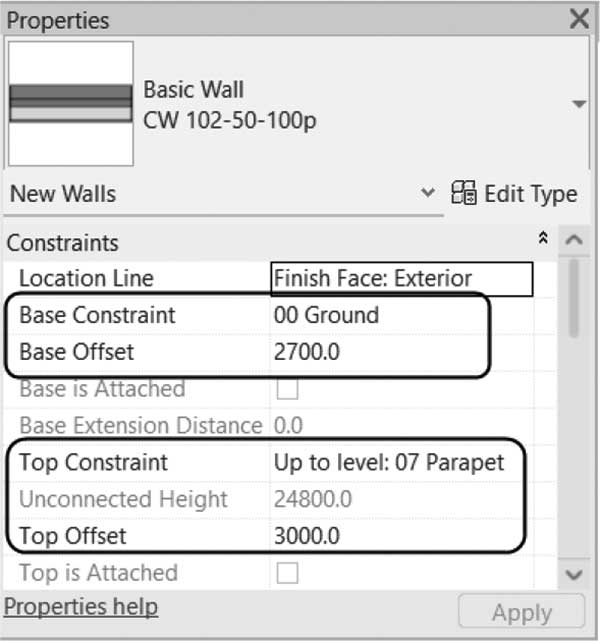

• 继续讨论高度概念，您可以设置底部约束（起始标高）和底部偏移（可以为正值或负值），然后设置顶部约束（结束标高）和顶部偏移（可以为正值或负值）：

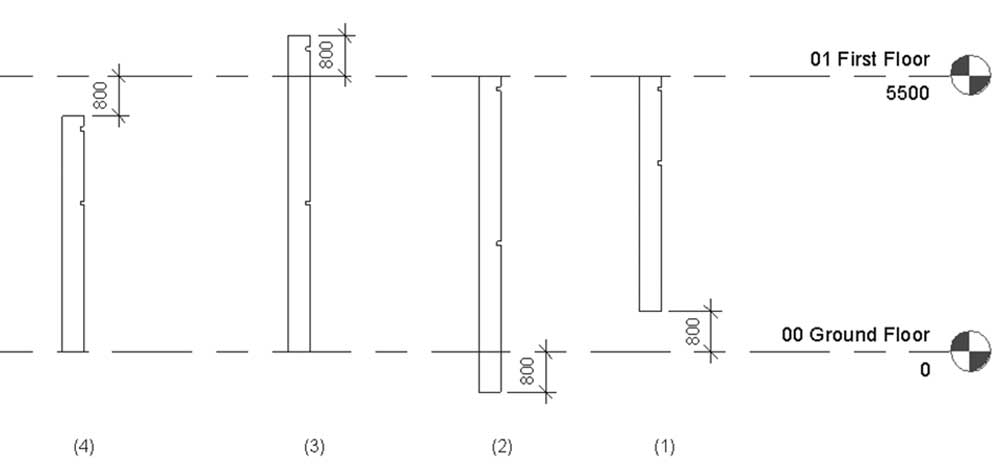

• 为了说明底部和顶部约束以及正负偏移的概念，请查看以下内容（数字单位为 mm）：

• 在前面的图示中，有四种情况：
  • 情况 (1)： 底部偏移为正偏移
  • 情况 (2)： 底部偏移为负偏移
  • 情况 (3)： 顶部偏移为正偏移
  • 情况 (4)： 顶部偏移为负偏移

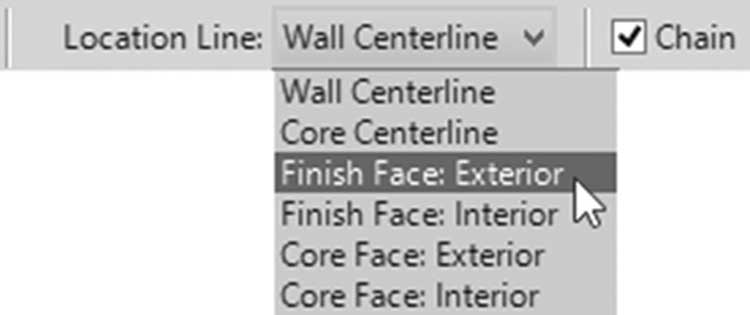

• 指定定位线：

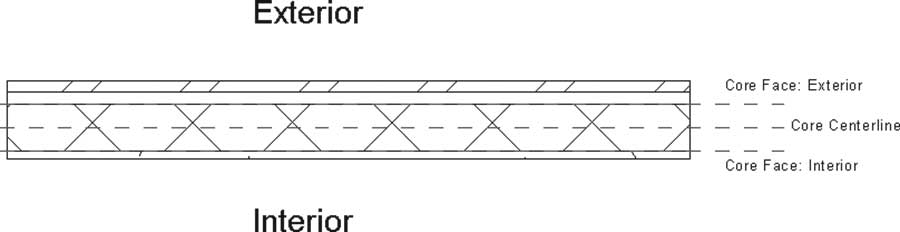

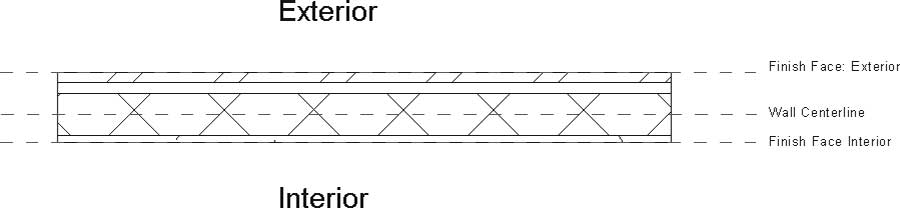

• 为了理解上述内容，在 Revit 中，墙类型定义中有一个称为“核心”层的图层。每面墙都应具有此层，它可以在墙宽的中心，也可以不在。请参考以下图示：

• 其他定位线包括：

• 如果您希望墙的绘制是链式的（新线段的起点是上一线段的终点），则单击链复选框。如果取消选中，您将为第一段指定两个点，为第二段指定两个点，依此类推。
• 如果墙将使用距所选点的偏移值创建，则设置偏移量值。
• 如果墙有弧，请单击半径复选框并输入半径值。

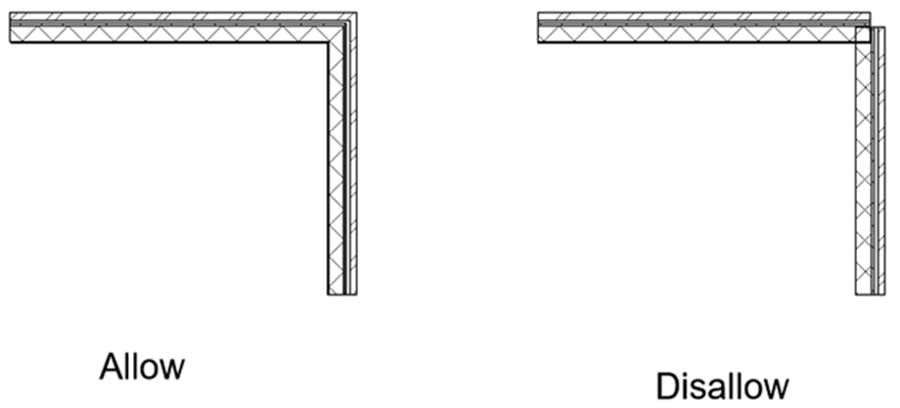

• 要控制两面墙如何连接，请将连接状态选择为“允许”或“不允许”：
