创建体量形状

创建体量形状

• 您可以创建六种类型的形状，它们是：
  • 拉伸
  • 扫掠
  • 融合
  • 放样融合
  • 旋转
  • 放样
• 这些命令未列在功能区中。Revit 将根据您创建的二维草图使用合适的命令。
• 有两个命令，要么创建实心形状，要么创建空心形状。

创建拉伸

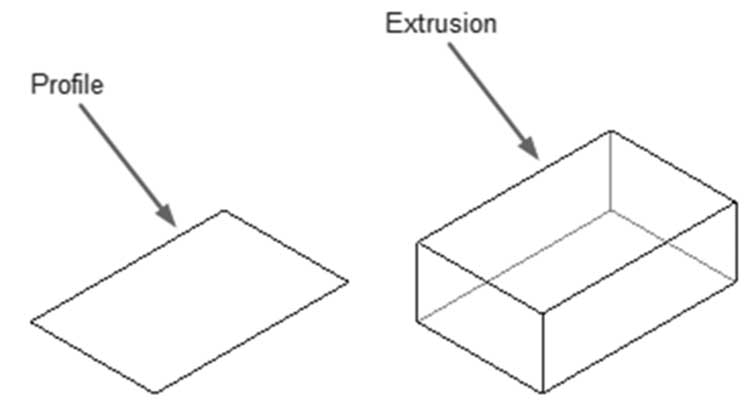

• 绘制一个闭合或开放的二维对象作为轮廓：

• 要创建拉伸，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 创建闭合轮廓（如果您想要实心）或开放轮廓（如果您想要曲面）。
  • 选择轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将从轮廓拉伸出一个实心/曲面

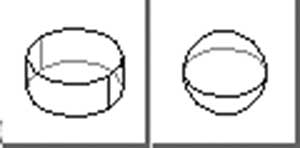

• 对于某些形状，如圆，Revit 会询问您是要圆柱体还是球体：

创建旋转

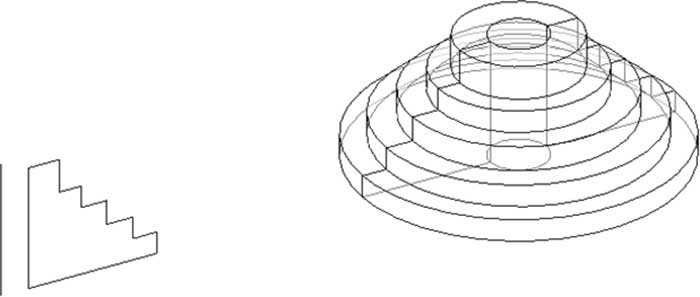

• 绘制一个轴平面和一个轮廓，两者都在同一平面上：

• 要创建旋转，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 创建闭合轮廓（如果您想要实心）或开放轮廓（如果您想要曲面）。
  • 在与轴相同的参照平面或标高上创建一条线。
  • 同时选择轴线 and 轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将从轮廓旋转出一个实心/曲面。

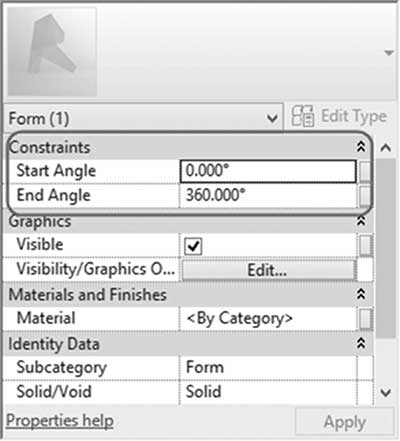

  • 选择整个形状，使用“特性”设置起点和终点角度，如下所示：

创建扫掠

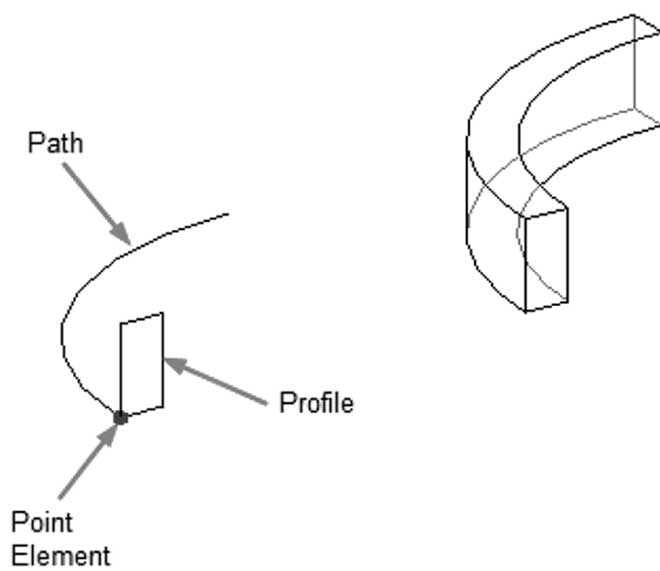

• 绘制一条路径和一个轮廓，如下所示。此处将使用一个点图元来定位路径上的轮廓：

• 要创建扫掠，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 为扫掠绘制一条路径。
  • 单击“点”并指定其在路径上的位置。
  • 转到三维视图。
  • 拾取该点，将高亮显示一个垂直于路径的参照平面，这将是创建轮廓的平面。
  • 在新的参照平面上绘制所需的轮廓。
  • 同时选择路径和轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将沿路径扫掠轮廓。

创建融合

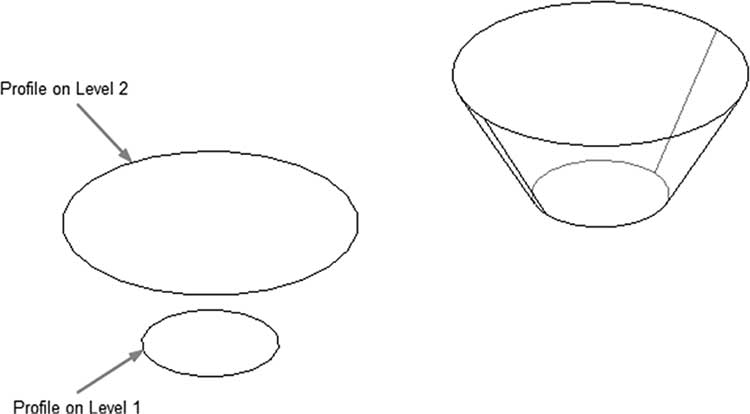

• 在不同平面上绘制两个轮廓，如下所示：

• 要创建融合，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 绘制一个闭合轮廓。选择另一个标高或参照平面，并创建第二个闭合轮廓。
  • 如果第二个轮廓是开放的，Revit 将通过融合闭合和开放轮廓来创建形状。
  • 如果两个轮廓都是开放的，Revit 将创建曲面而不是实心。
  • 同时选择两个闭合轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将融合两个轮廓。

创建放样融合

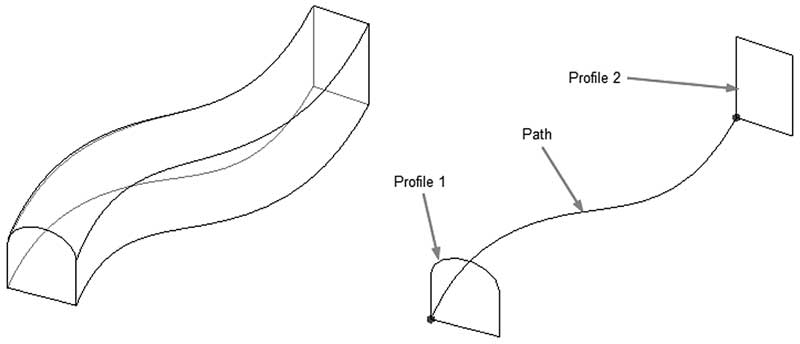

• 在不同平面上绘制两个轮廓，并通过路径连接，如下所示：

• 要创建放样融合，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 绘制路径。
  • 沿路径或路径内放置两个点。
  • 选择第一个点。在三维视图中，将高亮显示一个垂直于路径的参照平面。使用绘制工具绘制第一个轮廓。
  • 选择第二个点图元。将显示一个垂直于路径的参照平面。使用绘制工具绘制第二个轮廓。
  • 选择路径和两个闭合轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将从两个轮廓和路径创建放样融合。

创建放样

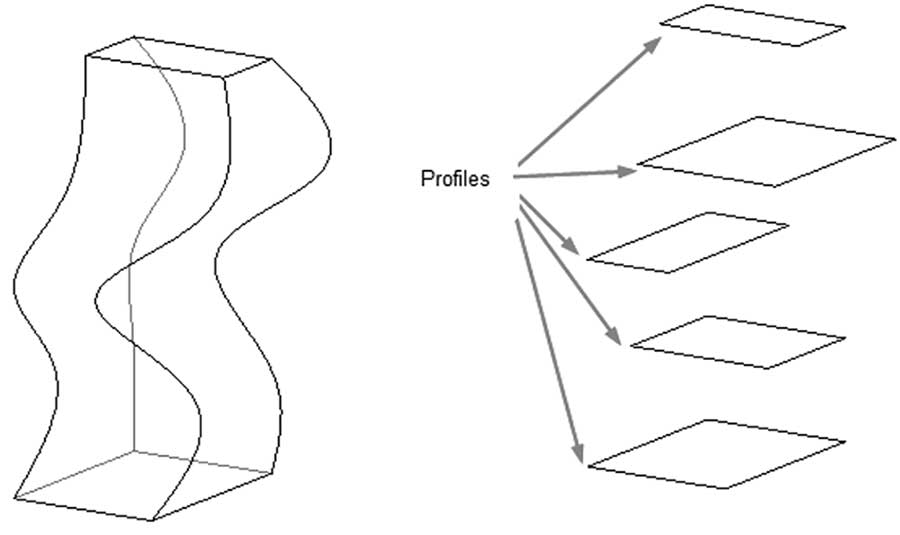

• 在不同平面上绘制两个以上的轮廓，如下图所示：

• 要创建放样，请执行以下步骤：
  • 使用“绘制”面板，选择一种绘制工具并选择正确的工作平面。
  • 绘制一个闭合轮廓。
  • 指定要绘制第二个轮廓的工作平面。
  • 使用绘制工具绘制一个闭合轮廓。
  • 继续在不同工作平面上绘制轮廓。
  • 选择所有轮廓。
  • 在上下文选项卡中，找到形状面板，单击创建形状，然后选择实心形状。Revit 将从所有轮廓创建放样。

空心形状

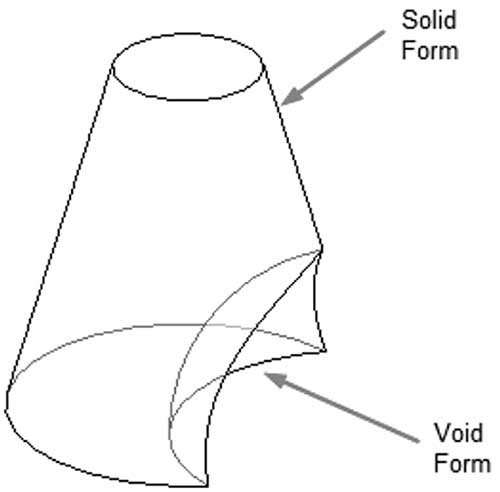

• 您将使用相同的方法创建空心，请记住空心形状需要与实心形状相交以减去体积，如下图所示：

• 要创建空心形状，请执行以下步骤：
  • 创建必要的草图。
  • 在上下文选项卡中，找到形状面板，单击“创建形状”，然后选择空心形状。Revit 将从草图创建空心。
  • 空心将自动从其相交的实心形状中减去体积。
