控制幕墙网格线

控制幕墙网格线

• 转到可以清晰显示幕墙网格线的立面视图。
• 隐藏任何可能妨碍您工作的内容。

移动现有幕墙网格线

• 要移动幕墙网格线，您需要先选择它。

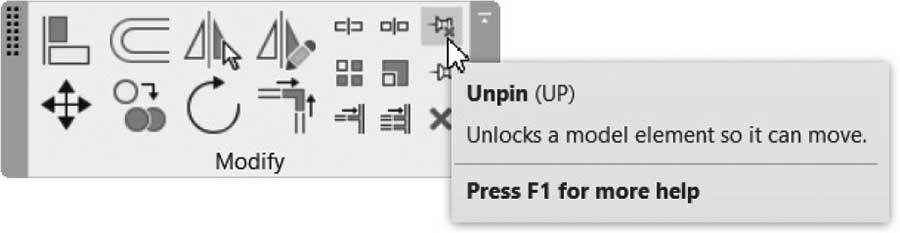

• 如果它已被固定，则取消固定它（要取消固定任何已固定的内容，请使用修改上下文选项卡，找到修改面板，然后单击取消固定按钮）：

• 有几种方法可以移动幕墙网格线：
  • 使用移动命令。
  • 将鼠标悬停在幕墙网格线上，直到出现移动图标，然后单击并移动它。
  • 使用临时尺寸标注。
  • 使用“对齐”命令。

添加新幕墙网格线

• 此命令将添加新的幕墙网格线。

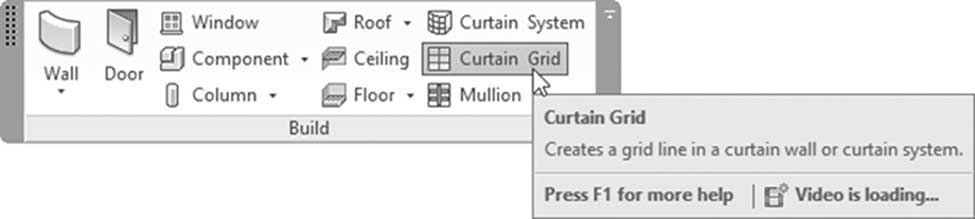

• 要执行此命令，请转到建筑选项卡，找到构建面板，然后单击幕墙网格按钮：

• 将出现以下上下文选项卡：

• 如果您悬停在水平幕墙网格线上，Revit 将理解为您要添加垂直网格线。
• 如果您悬停在垂直幕墙网格线上，Revit 将理解为您要添加水平网格线。

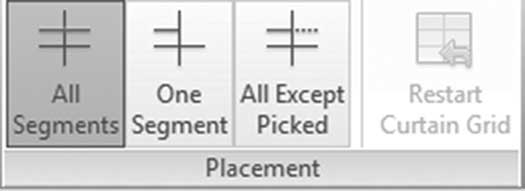

• 当您想要添加新的幕墙网格线时，请从以下选项中选择：
  • 新幕墙网格线是否应切割所有分段
  • 新幕墙网格线是否应仅切割拾取的分段
  • 新幕墙网格线是否应切割所有分段，然后拾取一些不需要的分段

删除幕墙网格线

• 要删除幕墙网格线：
  • 只需选择它并按键盘上的 [Del] 键。
  • 您不能删除原始幕墙网格线——只能删除用户添加的。

使用“特性”选项板控制幕墙网格线

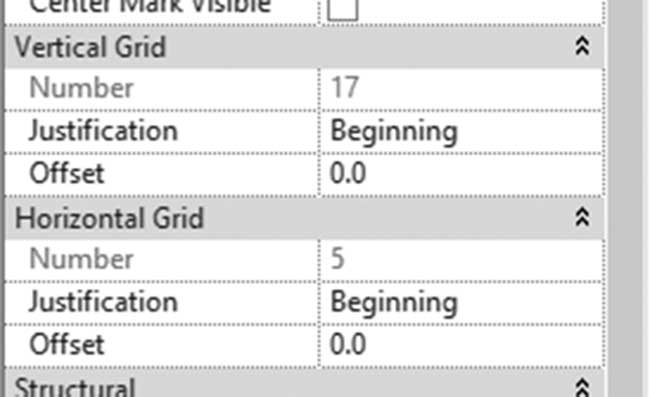

• 当您选择整个幕墙时，“特性”选项板的两个部分将允许您控制垂直和水平网格，如下所示：

• 控制垂直和水平网格线的对齐方式：
  • 起点 – 表示从底部开始（如果是水平），或从左侧开始（如果是垂直）
  • 终点 – 表示从顶部开始（如果是水平），或从右侧开始（如果是垂直）
  • 中心 – 表示从距离的中心开始
• 您可以选择更改对齐方式，带或不带偏移值

添加/删除分段

• 仅当您选择幕墙网格线时，此选项才可用。您将看到以下上下文选项卡：

• 此命令允许您拾取所选幕墙网格线的任何分段，如果存在则删除它，如果不存在则添加它。

注意

如果您有曲面幕墙，添加/删除分段的最佳位置是在三维视图中。 这可以帮助您通过删除原始幕墙网格线的所有分段来移除它（但幕墙网格线将保留）。
