编辑尺寸标注和注释文字

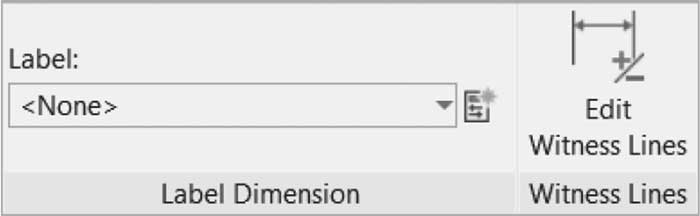

- 单击对齐和线性尺寸标注，您将看到以下上下文选项卡（对于其他类型，仅显示“标注尺寸”）：
- “编辑见证线”按钮将通过更改其中一个参照的位置或添加新参照来编辑尺寸标注。

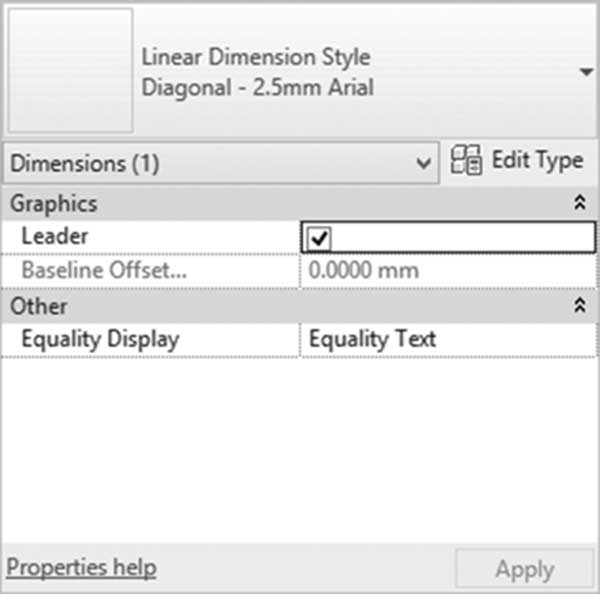

- “特性”选项板将显示以下内容：
-
有两个特性需要控制：

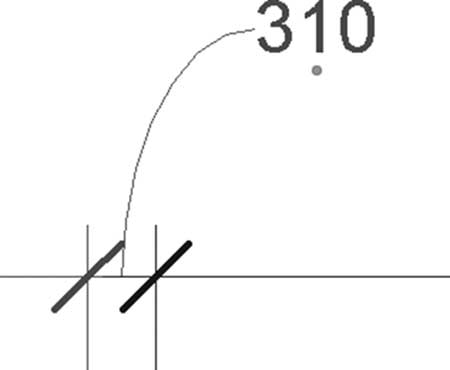

- 引线，当文字移开时添加引线。例如：
- 上图显示了文字沿尺寸标注线向上移动并带有弧形引线。
- 相等显示（之前已讨论）

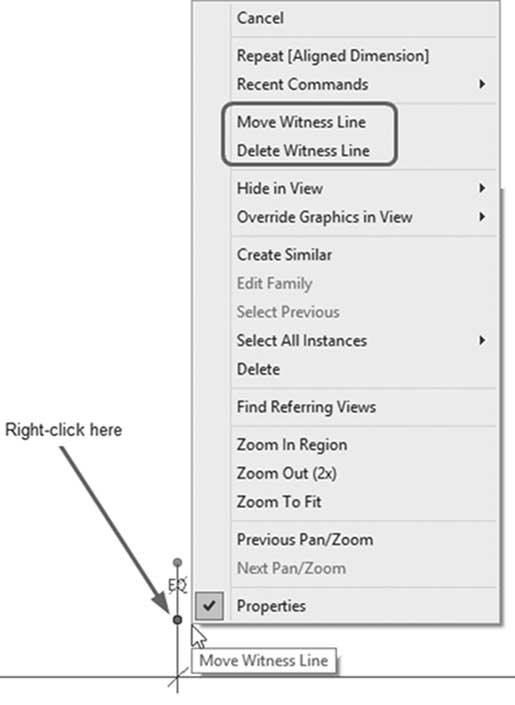

- 如果您右键单击对齐尺寸标注尺寸界线末端的第二个蓝色圆圈，您将看到以下菜单：
- 此菜单中有两个选项可帮助您编辑尺寸标注：移动见证线（已讨论）和删除见证线，这意味着丢弃此线。要理解这一点：假设您使用对齐尺寸标注从 A 到 B，然后到 C 进行标注。如果删除 B 的见证线，新尺寸标注将从 A 测量到 C。
删除单个对齐尺寸标注
-
使用

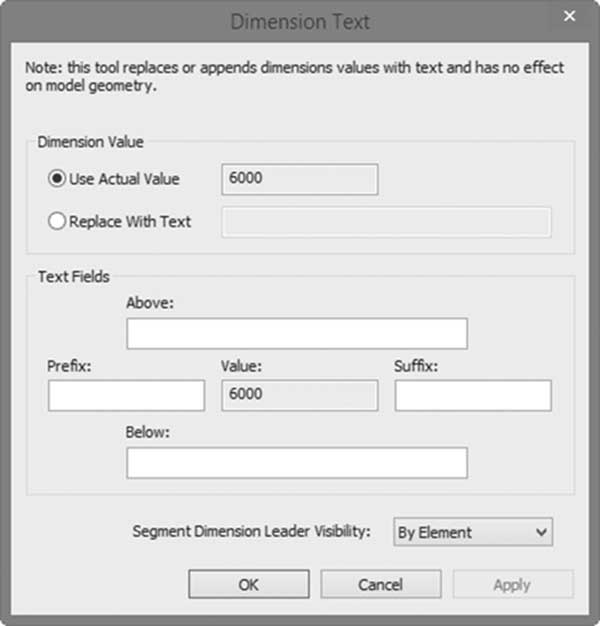

Tab键，您可以从连续对齐尺寸标注中选择一个尺寸标注，并可以删除它。 - 如果单击尺寸标注中的文字，您将看到以下内容：
-
您不能用数字代替测量的距离。但您可以：
- 用文字和数字替换它（如果您只输入数字，Revit 将拒绝编辑过程）
- 您可以在测量的距离上方、下方、前缀或后缀放置文字
注意
您可以在尺寸标注类型中为单个实例添加前缀或后缀。
-
要编辑注释文字，请尝试以下操作之一：

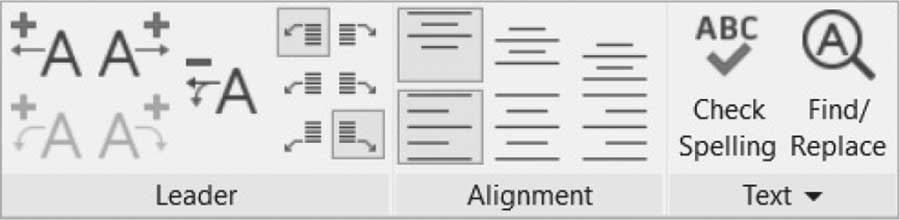

- 要编辑注释文字的引线，请单击所需文字一次，上下文选项卡将显示如下：
- 在上述上下文选项卡上，您可以添加/删除现有文字右侧和左侧的引线（直线或弧形）。此外，您可以更改引线的位置和文字的对齐方式。
- 如果双击文字，“编辑文字”上下文选项卡将出现，允许您再次编辑文字。

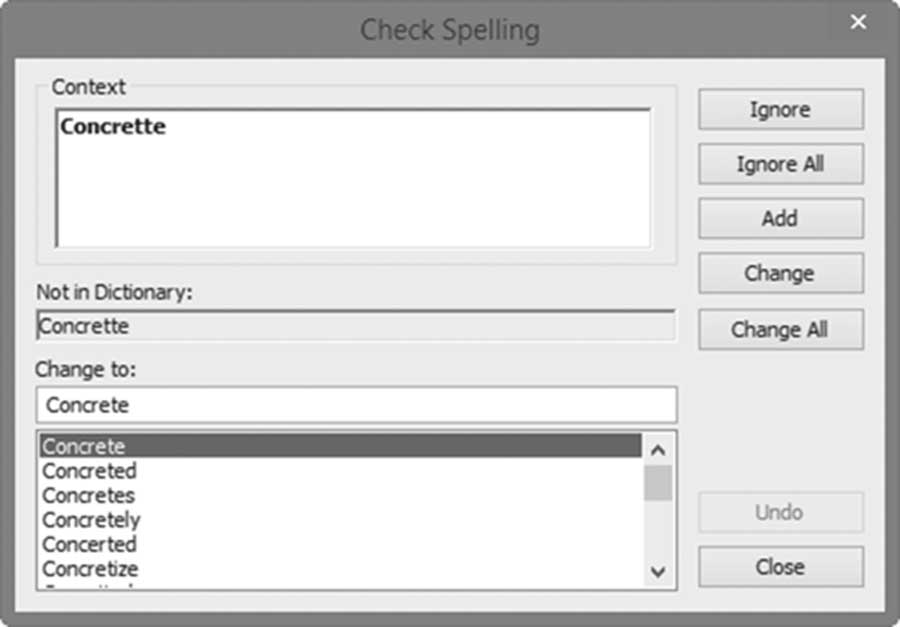

- 如果单击拼写检查按钮，将出现以下对话框（与任何文字处理软件中的对话框相同）：

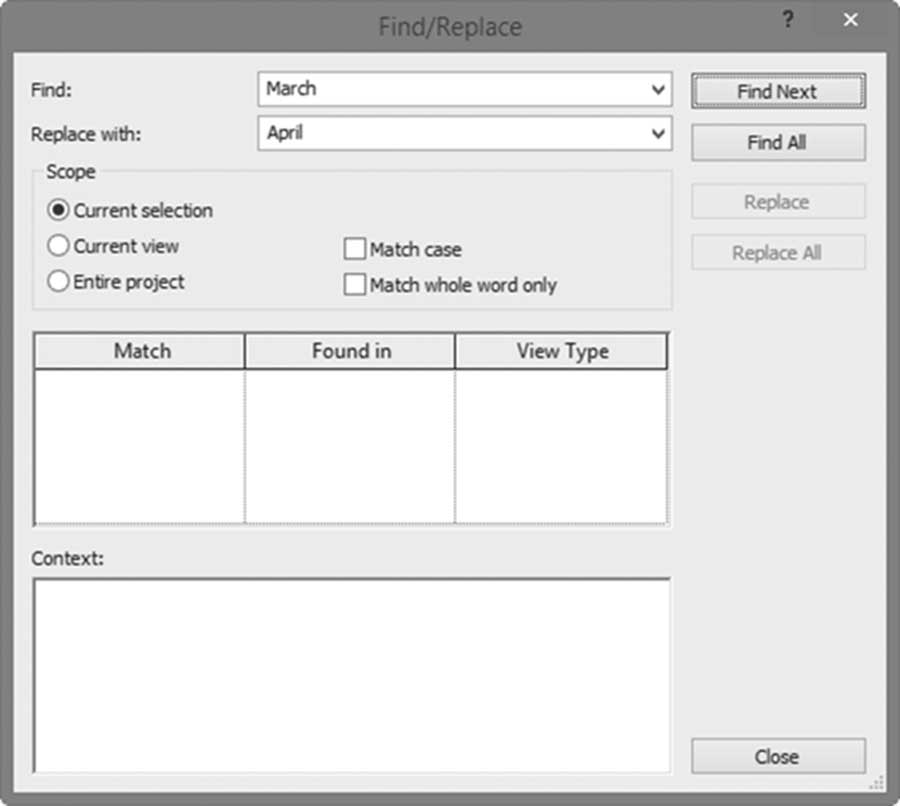

- 如果单击查找/替换按钮，您将看到以下对话框：
- 键入要查找的内容以及要替换的内容，然后指定所需文字是存在于当前选择、当前视图还是整个项目中。
- 此外，单击“区分大小写”和“全字匹配”两个复选框。
- 您可以使用“查找下一个”、“查找全部”、“替换”和“全部替换”按钮。
- 完成后，单击“关闭”按钮。
练习 12-1 尺寸标注和文字
- 启动 Revit 2024。
- 打开文件 Exercise 12-1.rvt。
- 转到 00 Ground - Dimension 视图并显示轴网线。
- 拉伸顶部轴网线的气泡，以便更容易添加尺寸标注。
- 使用“对齐尺寸标注”命令和默认族，创建如下尺寸标注：
a. 在每个垂直轴网线之间，以及从 A 到 F
b. 在每条水平线之间，以及从 1 到 4
- 转到 01 First – Dimension 视图并显示轴网线。
- 使用选项栏中的“对齐尺寸标注”命令，选择“整个墙”选项。单击“选项”按钮，打开“洞口”，然后选择“中心”和“相交轴网”。现在，选择北入口上方的墙，并将其定位在建筑上方。
- 对左侧水平墙和右侧带阳台的水平墙重复相同的过程。
- 将读数为 347 (1' – 1 21/32") 的尺寸标注定位在左墙的左侧，并将文字移离尺寸标注。对右墙右侧的 347 (1' – 1 21/32") 执行相同操作。还有两个 347 (1' – 1 21/32")；使用“删除见证线”丢弃它们两个。

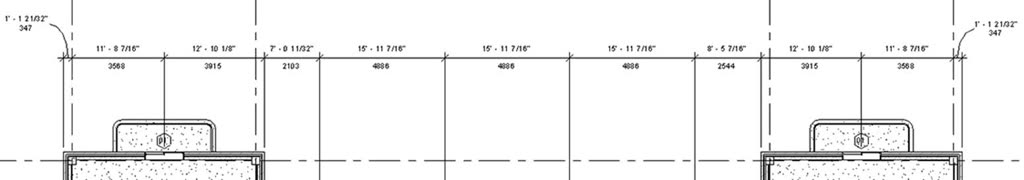

- 下面显示最终结果：

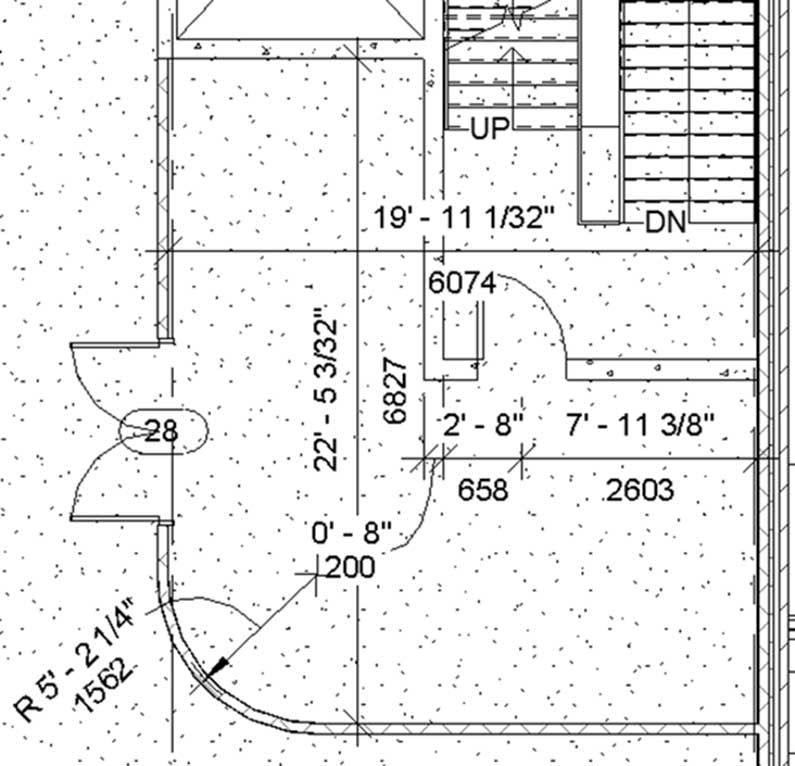

- 如下所示放置以下尺寸标注（始终使用墙面，径向尺寸标注除外）：
- 在 01 First – Dimension 平面中放置更多尺寸标注。

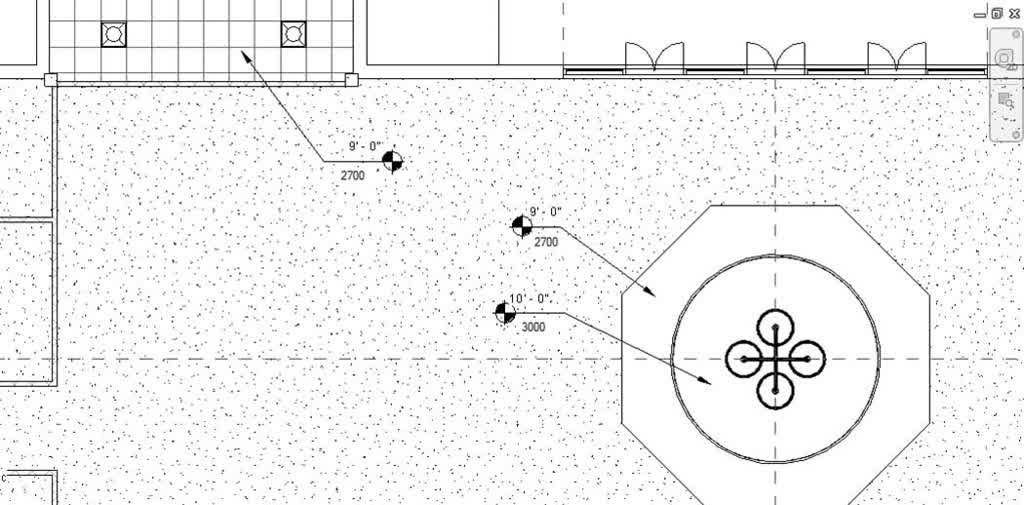

- 在“天花板平面”下，从 00 Ground 创建副本，并将其命名为 00 Ground - Dimension。如下所示使用“高程点”（带引线）：

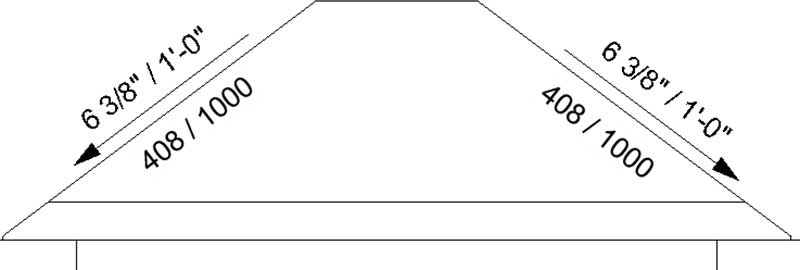

- 在“剖面（建筑剖面）”下，转到 Section A-A 视图。缩放到顶部，并输入以下“坡度点”尺寸标注：

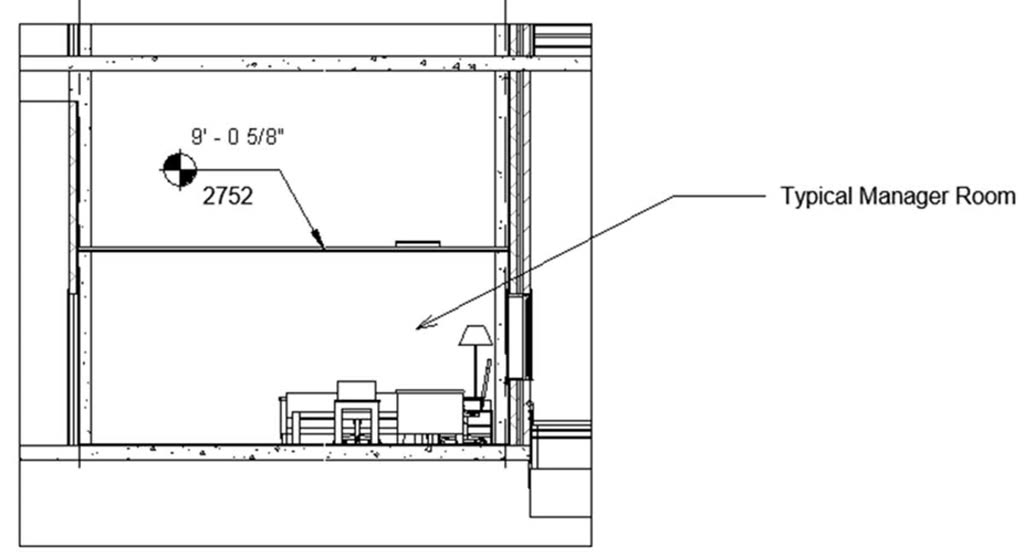

- 在“剖面（建筑剖面）”下，转到 Left Office 视图。如下所示添加文字和高程点：

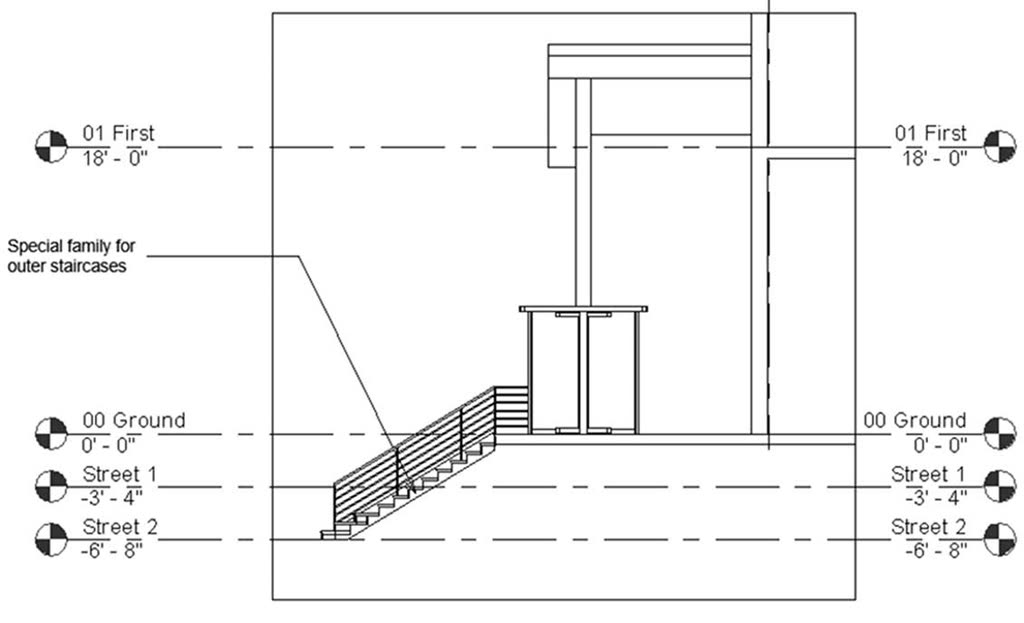

- 在“剖面（墙剖面）”下，转到 East Entrance 视图。如下所示添加文字：
- 转到 00 Ground – Dimension，并为两个坡道的两段楼梯添加坡度点。
- 转到“剖面（建筑剖面）”，转到 Section A-A 视图。
-

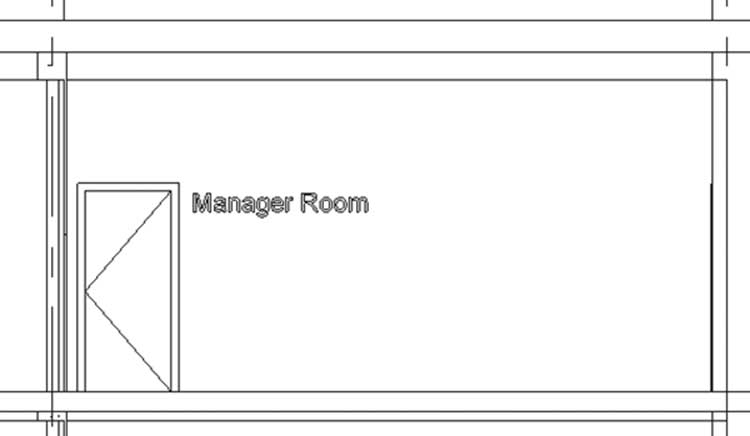

缩放到右侧第五层的经理室门，并启动“模型文字”命令。从对话框中，选择“拾取一个平面”选项并单击“确定”；现在拾取包含门的墙，当“编辑”对话框出现时，键入 Manager Room 并将其放置在门旁边。按
Esc键几次以退出命令。 - 文字很大。选择它，然后在“特性”中，单击编辑类型按钮，然后单击复制并将新族命名为 200mm Arial。将文字大小更改为 200 (0'-8")，然后单击“确定”。
- 在文字仍处于选中状态时，选择新创建的族，然后如下所示重新定位文字：
- 使用二维和三维视图，尝试使用“测量”命令进行“测量两点之间的距离”，分别使用和不使用“链”选项。
- 保存并关闭文件。
