操作概念体量
- 当您处于内建编辑器中时，您可以选择顶点、边或面，并移动它们以创建更复杂的形状：

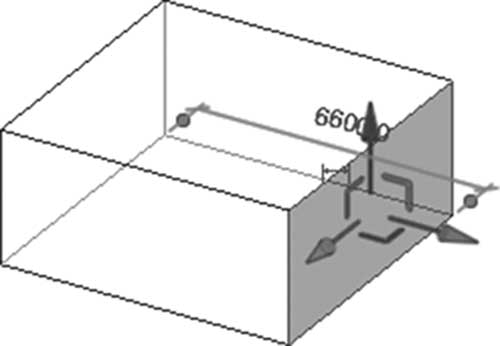

- 三维控件是一个三脚架，一旦进行选择就会显示（注意，您必须处于三维视图中才能看到您的工作效果）。

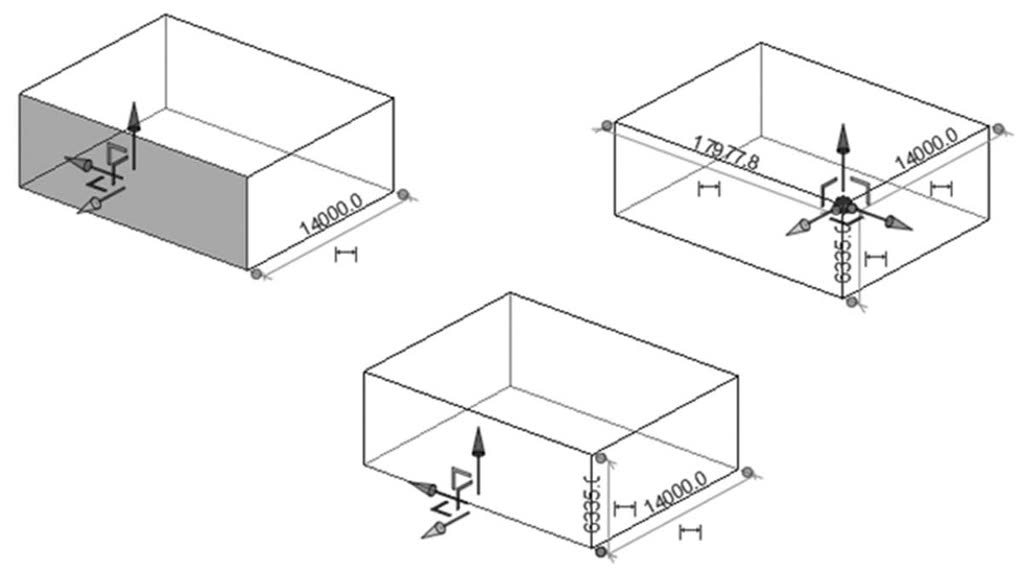

- 选择面、边或顶点，如下所示。您将看到三维控件显示：
- 将鼠标悬停在三个箭头之一上，直到它高亮显示，然后单击并拖动以进行所需的移动。
- 要沿平面移动面、边或顶点（即两个箭头之间的半矩形形状），请将鼠标悬停在半矩形形状上，直到它高亮显示，然后单击并拖动以进行移动。
- 一旦您选择了面或边，您可以使用“修改”面板中的旋转命令。
-
您可以通过选择面、边或顶点，然后按键盘上的
Del键，或单击“修改”面板中的删除命令来删除它。
X 射线 – 添加轮廓和边
- 默认情况下，Revit 仅显示外部顶点和边。
-

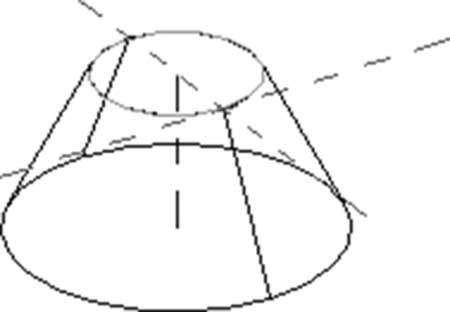

X 射线模式将以边、轮廓和顶点显示您的内建体量。要为体量显示 X 射线，请执行以下步骤：
- 选择所需的形状。

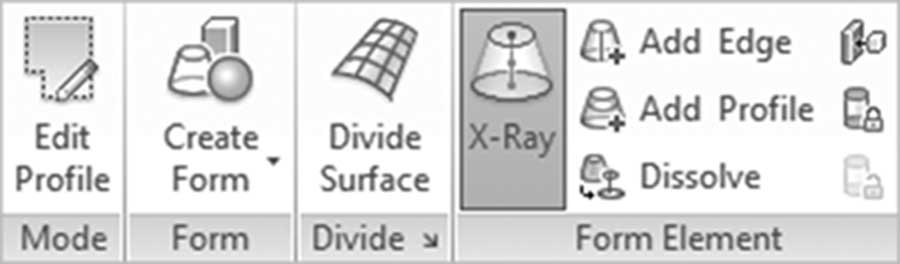

- 在上下文选项卡中，找到形状图元面板，然后单击 X 射线按钮：

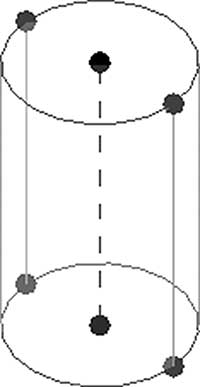

- 您将看到以下内容：
- 一次只能有一个形状开启 X 射线模式，并且它在所有视图中都以 X 射线模式显示。
- 使用“编辑轮廓”、“分割表面”、“添加边”、“添加轮廓”和“拆分面”等命令来创建更复杂和准确的形状：
编辑轮廓
- 您可以编辑任何形状顶部的轮廓，如下所示。启动命令并选择所需的轮廓；选定的轮廓将变为洋红色，其余部分将变灰。进行必要的更改，然后单击 (✓) 结束命令：
添加边和轮廓

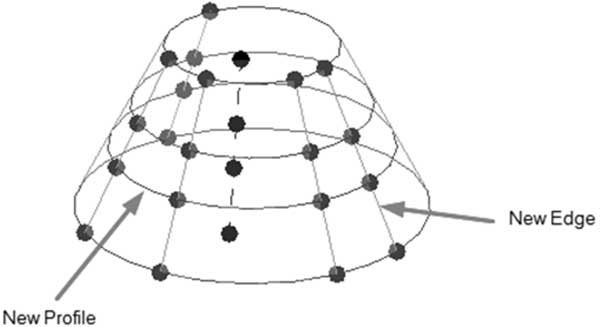

- 您可以向形状添加边和轮廓。启动“添加边”命令，将鼠标悬停在形状的所需侧面上，然后单击以添加新边。添加新轮廓的步骤相同。您将收到以下内容：
分割表面

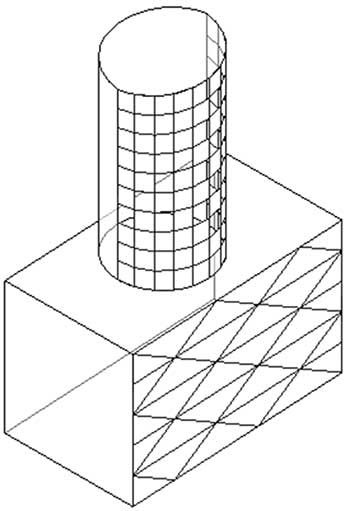

- 您可以分割内建体量的任何面以显示图案，如下所示。此外，您可以拆分面并为每个部分指定材质：
-
如何分割并为体量面指定图案：
- 当您处于内建编辑器中或概念体量中时，选择内建体量的一个面。

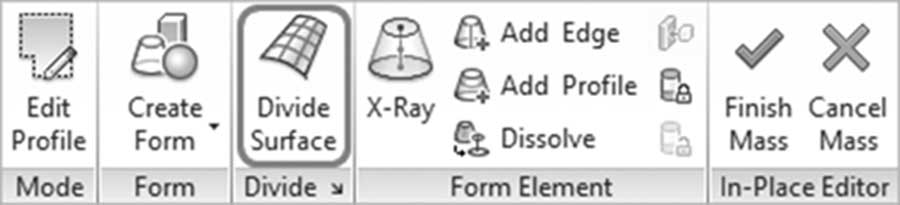

- 在上下文选项卡中，找到分割面板，然后单击分割表面按钮：
- 该面将被分割为 U 和 V 距离。

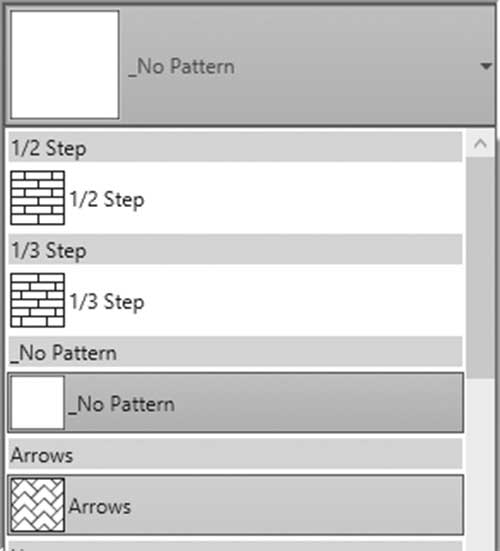

- 使用类型选择器，选择不同的图案，如下所示：

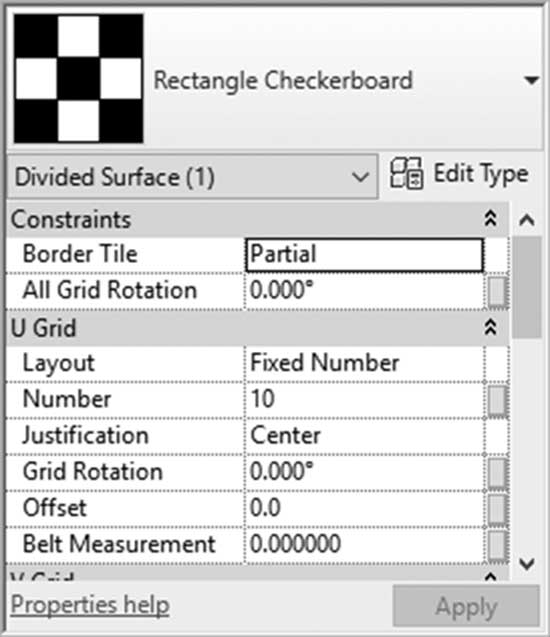

- 使用“特性”或选项栏，编辑 U 和 V 距离，如下所示：
-
如何拆分体量面：

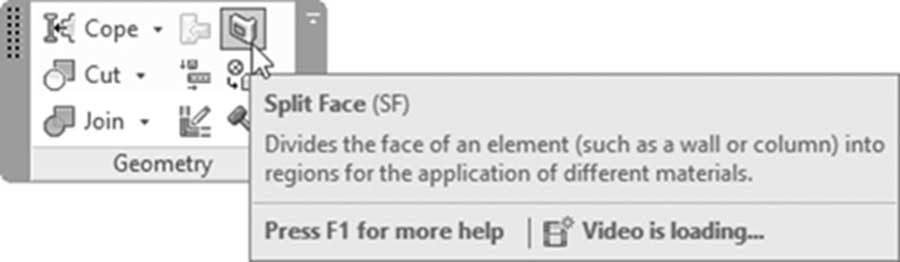

- 转到修改选项卡，找到几何图形面板，然后单击拆分面按钮：
- 选择体量的所需面。
-
使用修改选项卡，找到绘制面板，并使用草图工具创建所需的拆分（它应在面内闭合，或开放但需接触面的边缘）；完成后，按两次
Esc键。- 如何使用“绘制”命令应用材质：

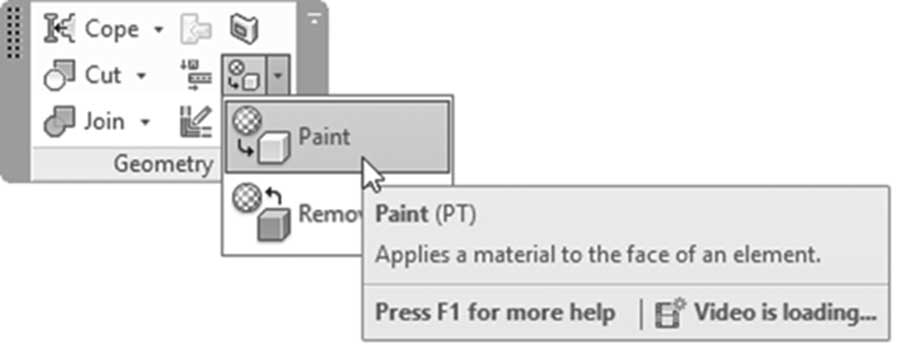

- 使用修改选项卡，找到几何图形面板，然后单击绘制按钮：
- 将显示“材质”对话框；选择一种材质。
- 将光标悬停在要绘制的所需面上，当它高亮显示时，单击该面以应用材质。
- 完成材质分配后，单击完成按钮。

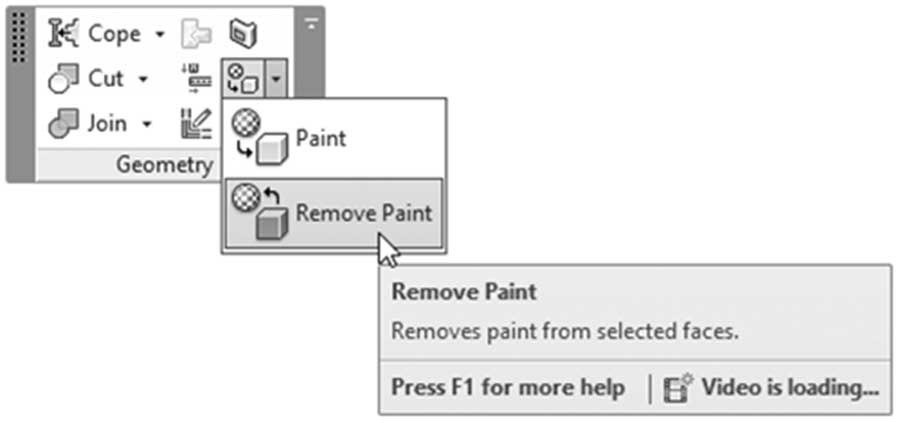

- 您可以移除材质分配，方法是转到修改选项卡，找到几何图形面板，展开绘制并单击移除绘制按钮，然后选择要从中移除材质的面：
练习 21-2 内建体量
- 启动 Revit 2024。
- 打开文件 Exercise 21-2.rvt。
- 打开显示体量形状和楼层按钮。
- 启动内建体量命令，并将新体量命名为“Offices Mass”。
- 确保您处于 00 Ground 楼层平面，绘制一个宽度为 30000（100'-0"）、长度为 25000（84'-0"）的矩形。
- 选择您绘制的线，并创建形状。转到三维视图，将高度设置为 8000（20'-0"）。完成体量创建。
- 转到 02 Second and Roof 1 楼层平面视图，设置底图范围：基准标高为 01 First。
- 从西边缘的中点到东边缘的中点绘制一个参照平面。从北边缘到南边缘绘制另一个参照平面。
- 启动内建体量命令，并将新体量命名为“First Tower Mass”。
- 绘制一个圆（使用“在面上绘制”选项）；两个参照平面的交点是其圆心，半径 = 5000（16'-8"）。
- 转到 11 Roof 2 楼层平面，绘制另一个具有相同圆心的圆，半径 = 12000（40'-0"）。
- 转到三维视图，选择两个圆，并创建形状。
- 完成体量创建。

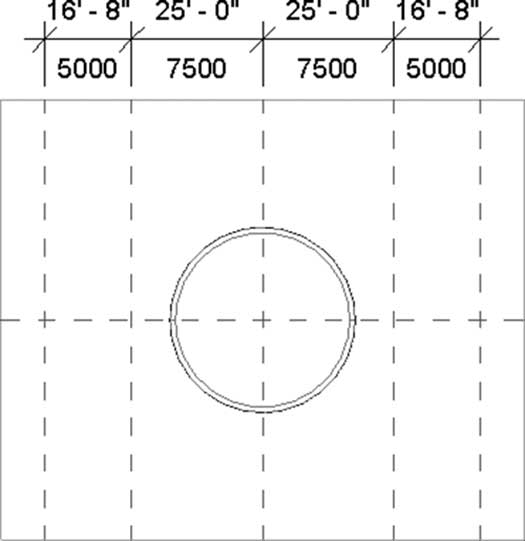

- 转到 02 Second and Roof 1 楼层平面视图。绘制更多参照平面，如下所示：
- 启动内建体量命令，并命名为“Second Tower Mass”。

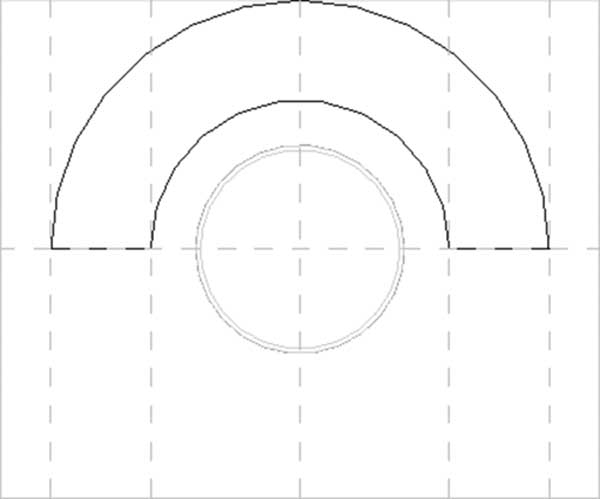

- 绘制两条弧线（使用“起点-终点-半径弧”命令），并使用线连接它们，如下所示：
- 选择两条弧线和两条线，并创建形状。转到三维视图。
- 选择形状的顶面，然后转到南立面视图，将其拖动到 07 Seventh 标高。
- 返回到三维视图。
- 选择新形状的外边缘，并将半径设置为 15000（50'-0"）。
- 对内边缘执行相同操作，并将半径设置为 10000（33'-4"）。
- 完成体量创建。

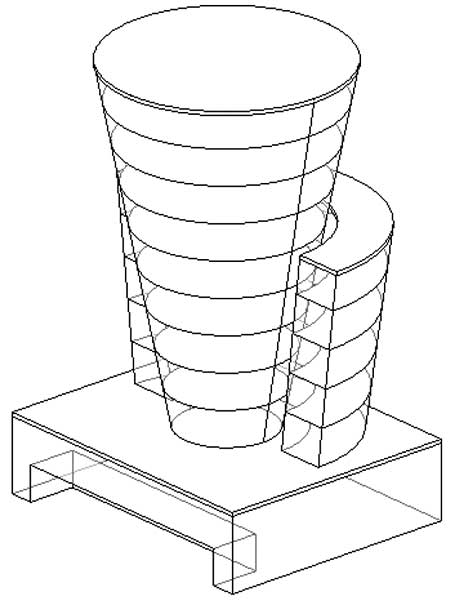

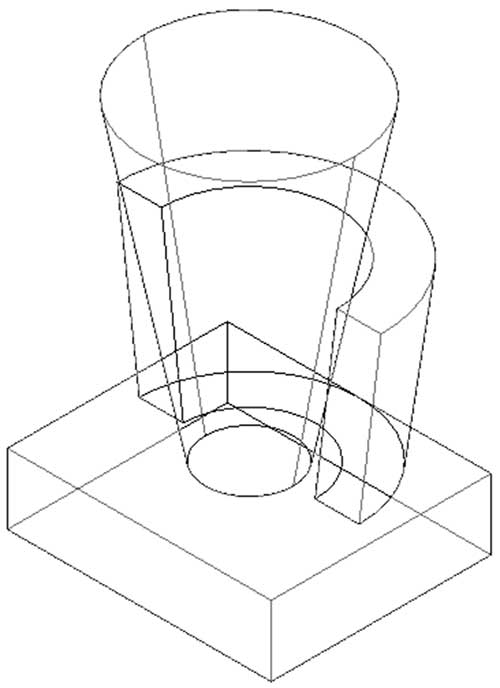

- 您应该得到以下形状：

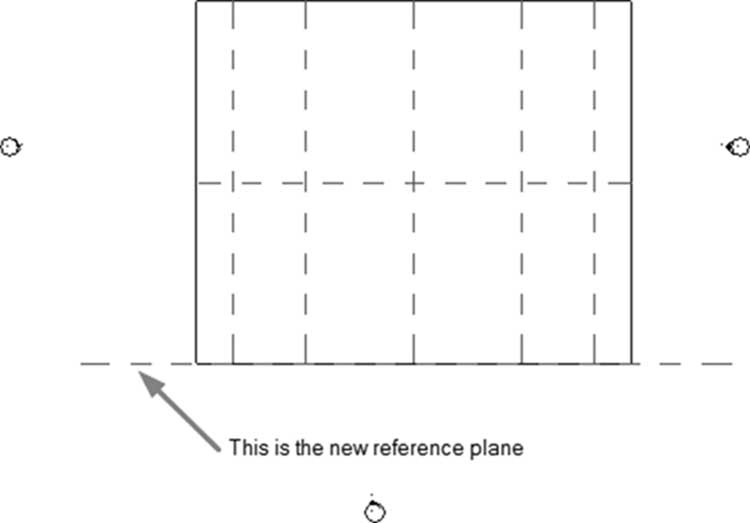

- 转到 00 Ground 楼层平面，在现有体量的南边缘创建一个新的参照平面，并将其命名为 Entrance，如下所示：
- 转到南立面。
- 单击该长方体，然后从上下文选项卡中单击“编辑内建”。
- 使用“工作平面”面板，单击“设置”按钮。当对话框出现时，从“名称”中选择 Entrance。

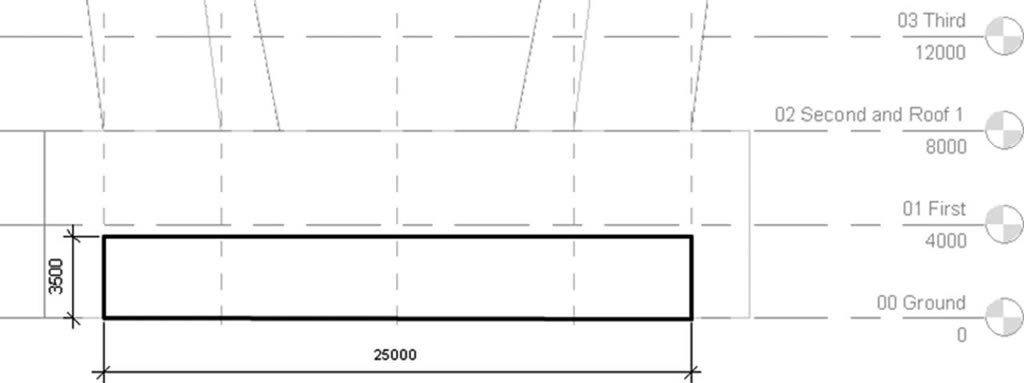

- 使用最左侧和最右侧的参照平面绘制一个 25000（83'-4"）× 3500（8'-0"）的矩形，如下所示：
- 转到三维视图。选择矩形，并选择“创建空心”；确保空心向内侧延伸 5000（16'-8"）。
- 完成体量创建。
- 保存并关闭文件。
从体量创建墙、楼板和屋顶
- 下一步是将体量的每个部分转换为墙（包括幕墙系统）、楼板和屋顶。
-
此转换过程有两种方式：

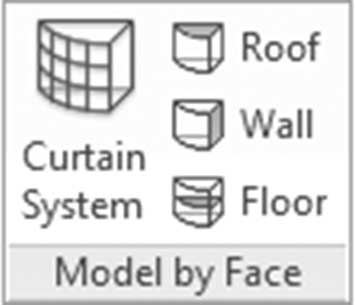

- 转到体量和场地选项卡，找到面模型面板，如下所示：
-
对于墙，使用建筑选项卡，找到“墙”下拉列表，然后选择面墙。楼板和屋顶同样适用。
- 无论哪种方式，转换都会发生。
- 该过程对所有图元都类似：
- 打开合适的视图，以便您可以选择所需的面。
- 转到体量和场地选项卡，找到面模型面板，然后单击“幕墙系统”、“屋顶”、“墙”或“楼板”。
- 使用类型选择器，选择所需的图元类型。

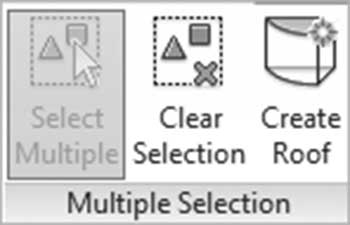

- 选择所需的面，然后选择“创建图元类型”以完成（如果您有多个体量，则每个图元转换将在单独的命令中进行）：
注意
为了从体量创建楼板，您必须首先创建体量楼层 。
-
要创建体量楼层，请执行以下步骤：
- 选择一个体量。

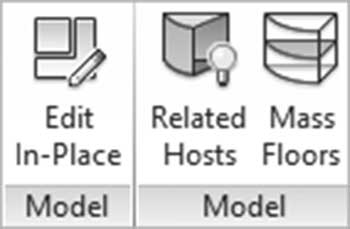

- 在上下文选项卡中，找到模型面板，然后单击体量楼层按钮：

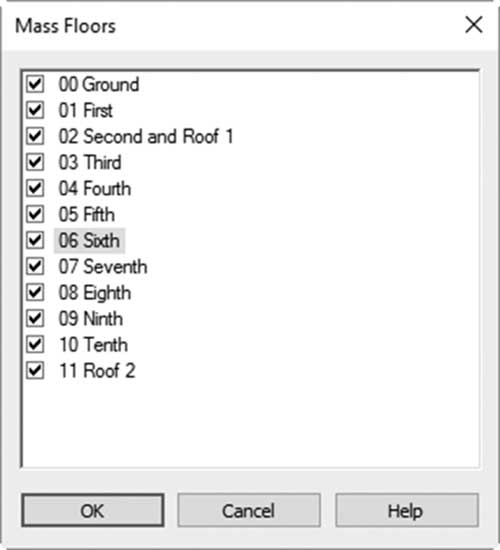

- 您将看到以下对话框；选择要在其中创建楼层面积面的所需标高，如下所示：
- 您将看到以下内容：

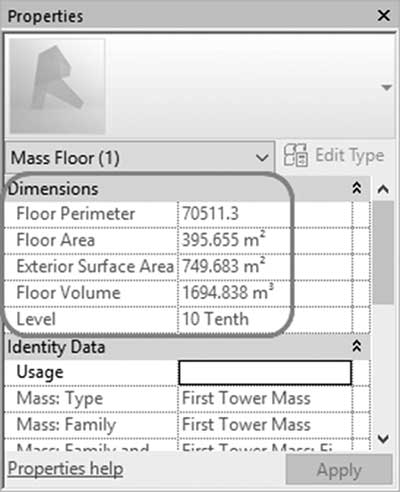

- 如果您选择其中一个体量楼层，“特性”将显示以下内容：
- 体量楼层将计算楼层周长、楼层面积、外部表面积和楼层体积。
练习 21-3 从体量创建墙、楼板和屋顶
- 启动 Revit 2024。
- 打开文件 Exercise 21-3.rvt。
- 选择三个体量。
- 使用上下文选项卡，单击“体量楼层”按钮。
- 对话框出现后，选择除 02 和 11 之外的所有标高。
- 转到体量和场地选项卡，找到面模型面板，并执行以下操作：
a. 为主塔的两个面使用幕墙系统。
b. 对所有其他墙使用 CW 102-85-100p（外部 - CMU 上的砖）墙类型。
c. 对所有楼板使用现浇混凝土 225mm（3" LW 混凝土在 2" 金属板上）。
d. 对三个屋顶使用暖屋顶 - 混凝土（常规 - 12"）。
- 使用“可见性/图形”对话框，关闭“体量”。
- 访问不同的楼层平面以查看您的模型。
- 创建两个剖面，水平和垂直切割您的模型，以检查设计中的任何错误。
- 保存并关闭项目。
