参数化框架

参数化框架

• Revit 族是参数化的。
• 作为创建族的第一阶段，请执行以下步骤：
  • 将所需的新参照平面添加到现有参照平面（它们包含在样板文件中）
  • 放置尺寸标注（使用 EQ 指定相等距离）
  • 通过用相关名称命名尺寸标注来创建参数
  • 在参数之间创建关系
  • 通过为某些参数输入不同的值来测试您的框架，并观察其他参数如何响应变化

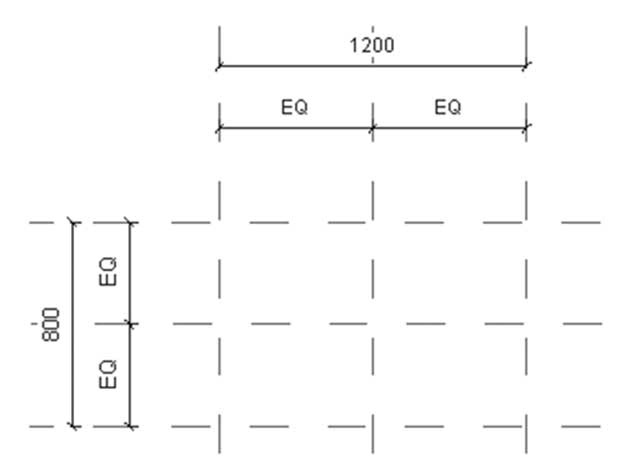

• 检查以下形状：

• 要绘制参照平面，请执行以下步骤：

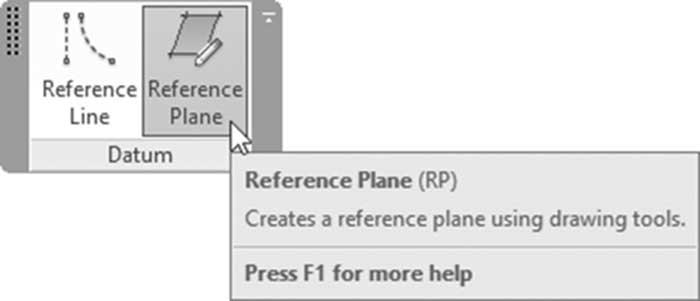

  • 在族编辑器中，使用 创建 选项卡，找到 基准 面板，然后单击 参照平面 按钮：

• 创建参照平面的方法已在本书开头介绍过。
  • 参照线是连续的绿色线，它们定义了四个工作平面，如下所示：
• 平行于线本身工作平面的平面
• 垂直于第一个平面的平面
• 线两端处的两个平面
  • 您可以在平面和立面视图中看到参照平面/线，但在三维视图中看不到。
  • 一旦您开始一个新族，您将看到两个相交的参照平面。这将被视为族的原点。

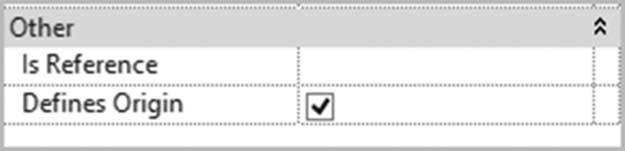

  • 如果您绘制另一个参照平面并想要更改族的原点，只需选择所需的参照平面，使用特性，找到其他，然后勾选 定义原点 复选框：

• 这将影响房间计算点（默认情况下隐藏）。房间计算点是 Revit 用于按房间创建家具明细表的点。房间计算点将始终跟随族的原点。

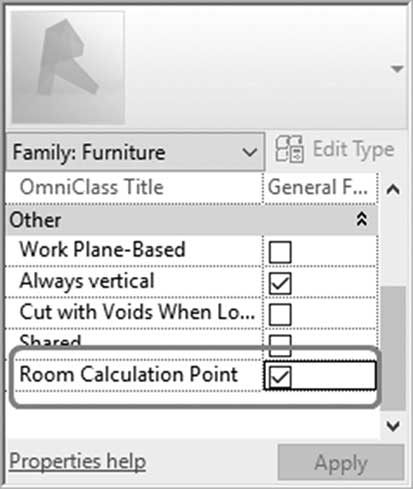

• 要显示房间计算点，使用特性，在其他下，勾选复选框，如下所示：

注意

• 如前所述，您可以为参照平面命名。
• 参照平面不是约束，除非您在其上放置尺寸标注。
• 为了在这些尺寸标注之间创建关系，您必须先将它们转换为参数。
• 要标记尺寸标注，请执行以下步骤：
  • 选择要标记的尺寸标注

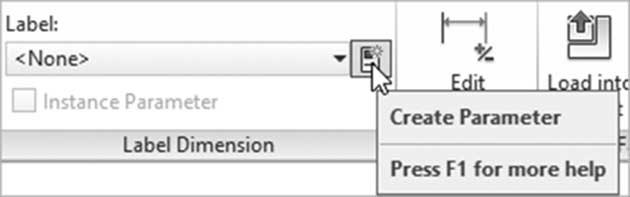

  • 使用上下文选项卡，找到 标记尺寸标注 面板，然后单击 创建参数 按钮创建新标记：

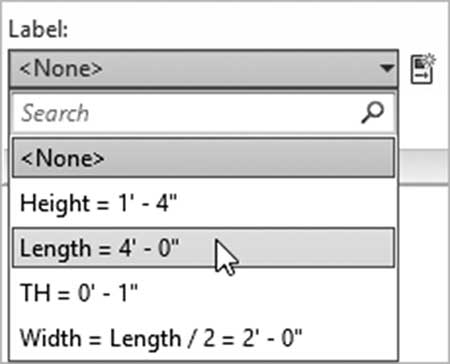

• 如果参数已创建，您将在列表中找到它，只需选择它，如下所示：

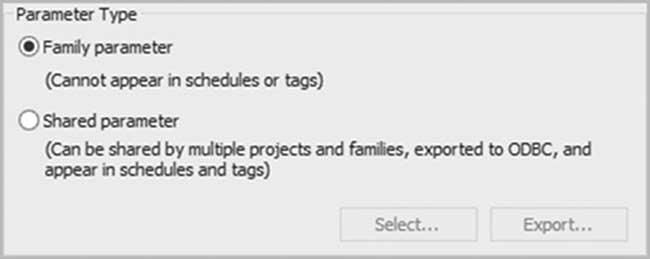

• 如果您要添加新参数，将显示参数属性对话框。选择族参数选项，如下所示：

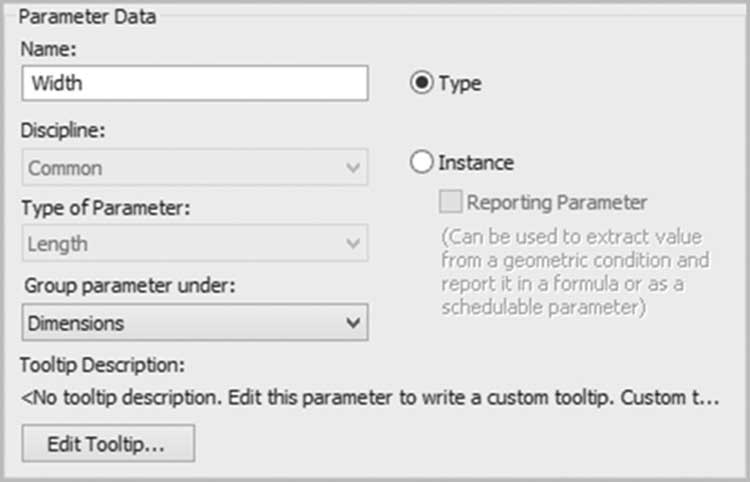

• 在参数数据部分，输入名称。参数的类型默认设置为长度，参数分组方式设置为尺寸标注，因为该参数是尺寸标注：

• 选择类型或实例，然后单击确定。

注意

• 如果参数太多，Revit 将发出警告。原因是它会过度约束族。因此，新参数将不会被创建。
• 通过为其中一个参数输入不同的值来测试您的框架，并观察其他参数如何响应。这称为测试您的参数。

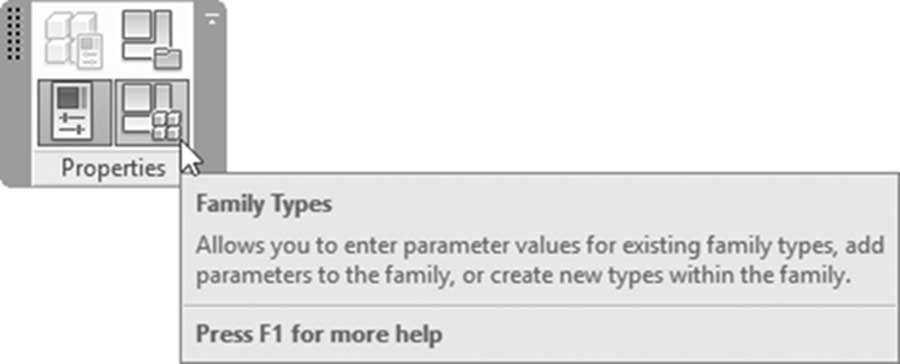

  • 转到 创建 选项卡，找到 特性 面板，然后单击 族类型 按钮：

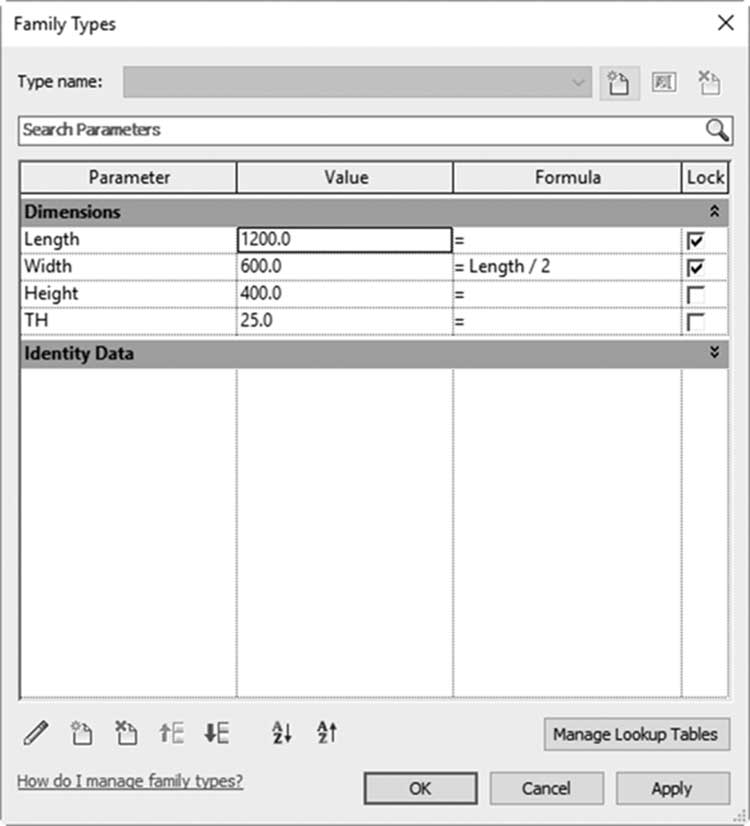

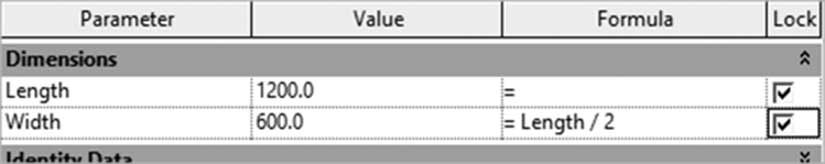

• 您将看到以下对话框：

• 使用值字段更改数字。

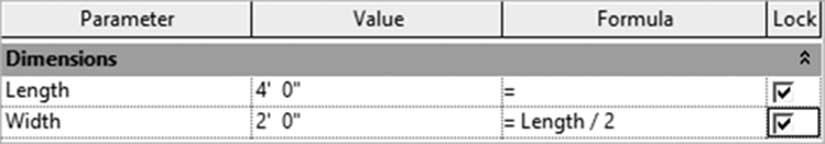

  • 在公式列下添加公式。上面的示例是宽度 = 长度/2
  • 在公式中使用以下内容：
• 加法（+）、减法（-）、乘法（*）、除法（/）、幂运算、对数和平方根。
• 正弦、余弦、正切、反正弦、反余弦和反正切。
• 小于（<）、大于（>）、等于（=）。此外，使用 AND、OR 或 NOT。

注意

参数区分大小写。如果您将其中一个参数命名为 Widths（w 为大写），则必须在公式中这样输入。

练习 23-1 咖啡桌框架

1. 启动 Revit 2024。
2. 使用文件菜单，单击 新建，然后选择 族 选项。
3. 选择样板 Metric Furniture.rft（Furniture.rft）并单击打开按钮。
4. 在项目浏览器中，您位于楼层平面，参照标高。您可以看到文件中包含两个现有参照平面。
5. 将族保存到您的练习文件夹中，命名为 Coffee_Table.rfa。

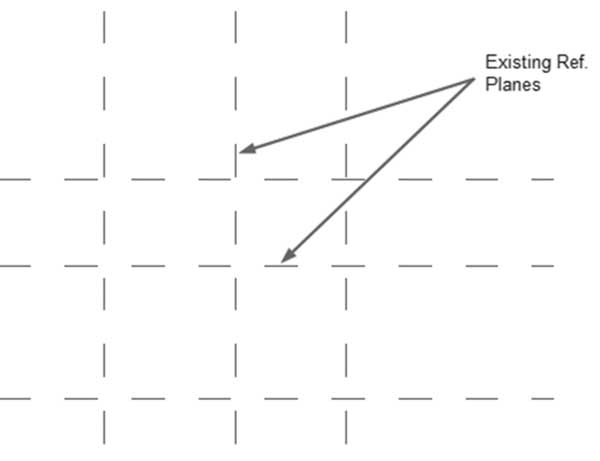

6. 添加两个新的垂直参照平面，一个在现有平面的右侧，另一个在左侧。对水平方向执行相同操作：

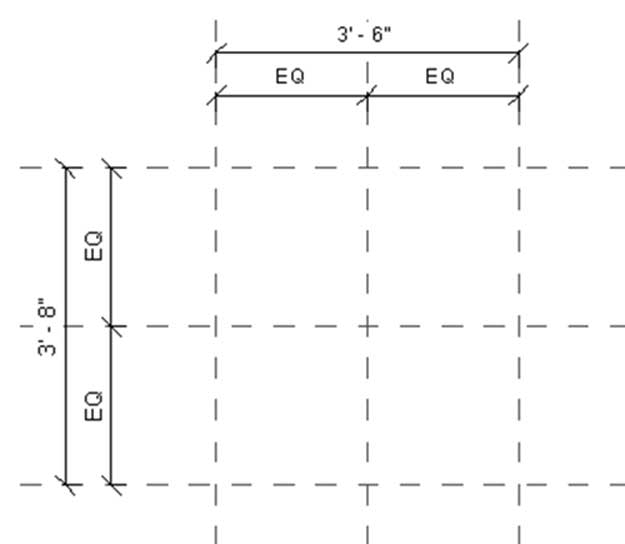

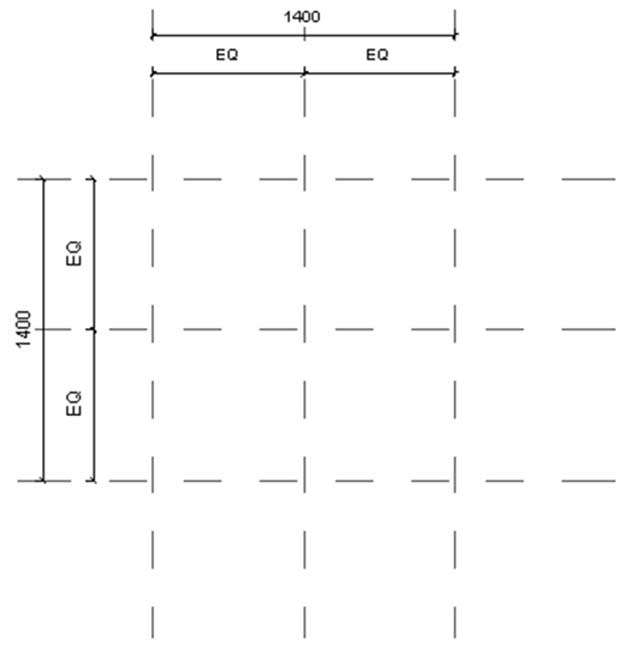

7. 在三个垂直参照平面之间放置尺寸标注，设置 EQ。然后添加从第一个到第三个的单个尺寸标注。对水平方向执行相同操作。

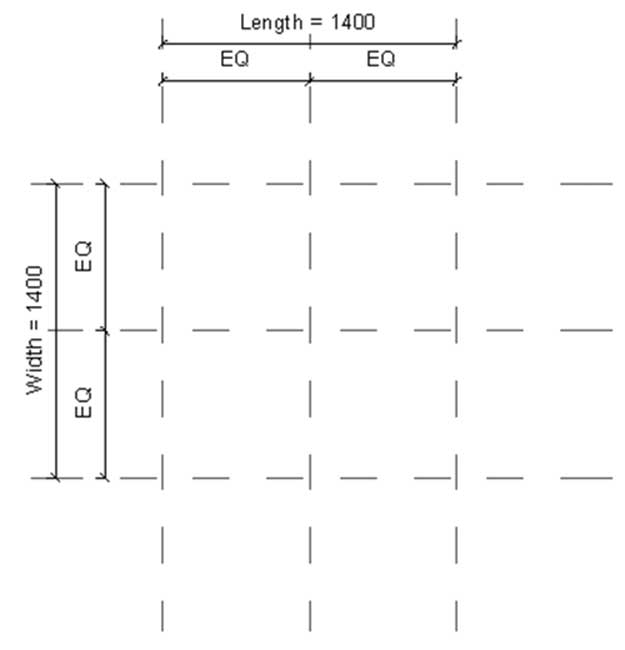

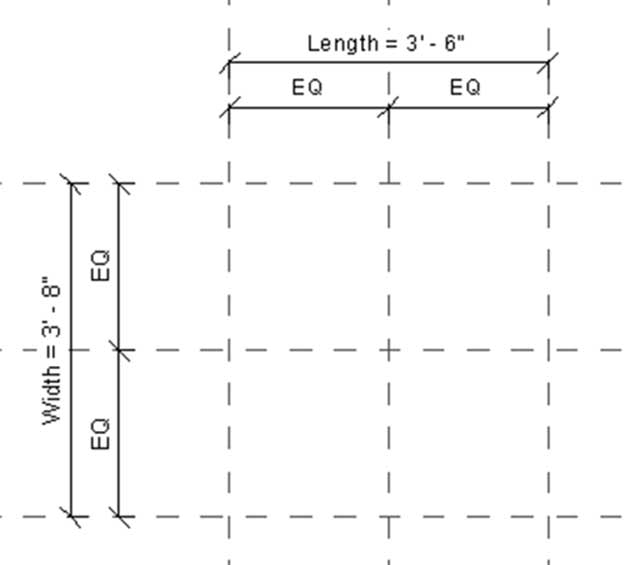

8. 从水平尺寸标注创建名为 长度 的参数标记。从垂直尺寸标注创建名为 宽度 的参数标记。您应该得到以下结果：

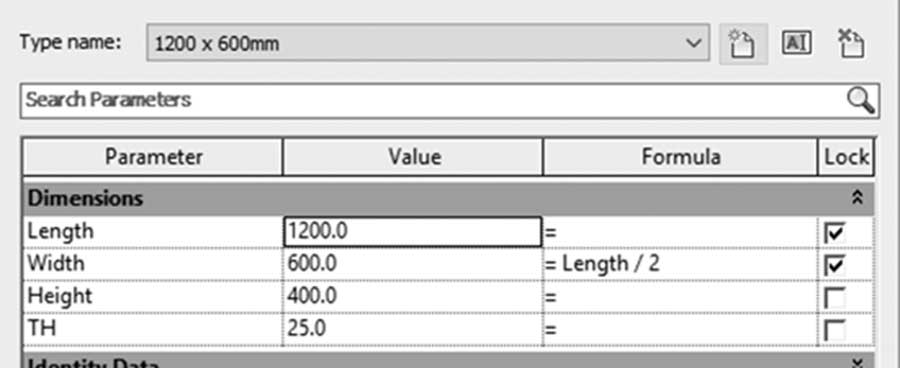

9. 单击族类型按钮并如下所示操作：

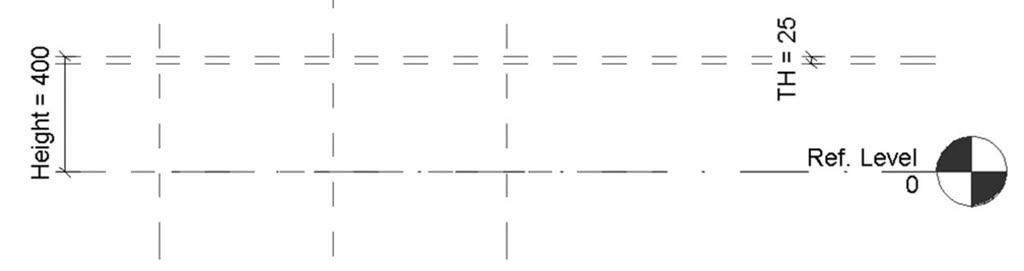

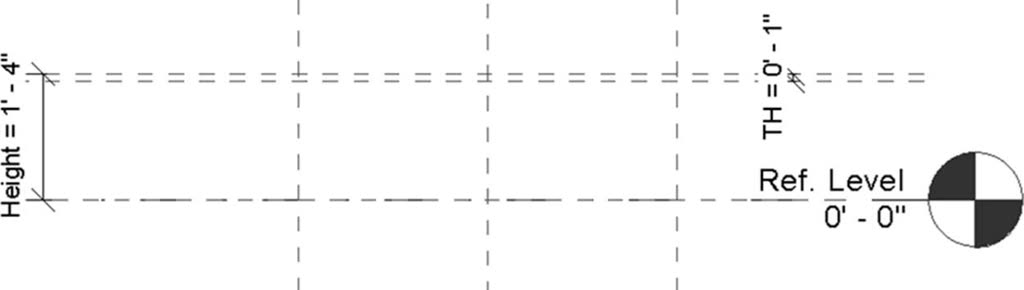

10. 转到前视图。创建两个参照平面，然后如下所示标注尺寸和标记：

11. 使用族类型测试框架，在长度中输入值 1500（5'-0"）和 1800（6'-0"）。然后恢复到 1200（4'-0"）
12. 保存族文件。

创建族的三维图元

• 您的下一步是创建三维图元

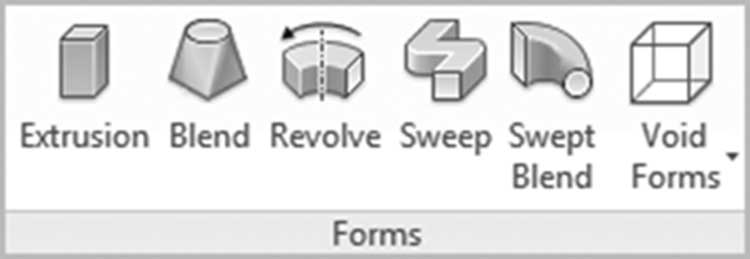

• 有五个命令可以创建三维实体图元，如下所示：

• 每种方法都使用绘制的二维轮廓作为三维形状的基础：
  • 拉伸命令 通过拉伸二维轮廓创建三维实体
  • 融合命令 通过融合两个二维轮廓创建三维实体
  • 旋转命令 通过绕轴旋转二维轮廓创建三维实体
  • 扫掠命令 通过沿路径扫掠二维轮廓创建三维实体
  • 放样融合命令 通过沿路径扫掠两个二维轮廓创建三维实体
• 使用 对齐 命令将三维实体图元对齐并锁定到现有参照平面。

• 要创建恒定距离，请使用尺寸标注命令，并锁定它们。

添加控制柄

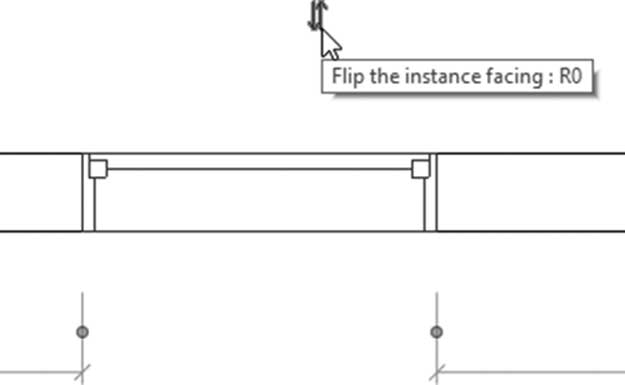

• 在门窗族中添加控制柄非常方便，您可以将它们指定为左右翻转门和内外翻转，如下所示：

• 要添加控制柄，请执行以下步骤：

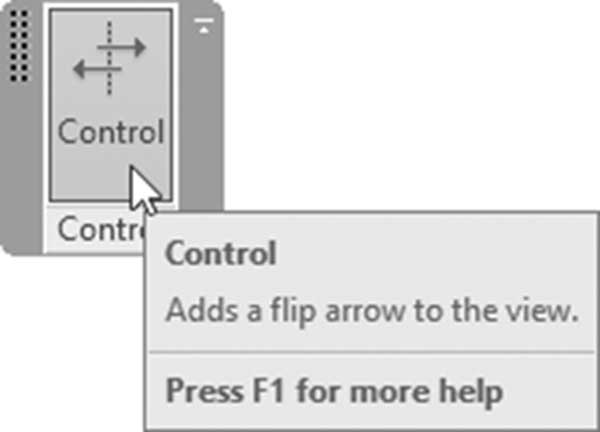

  • 转到 创建 选项卡，找到 控制 面板，然后单击 控制 按钮：

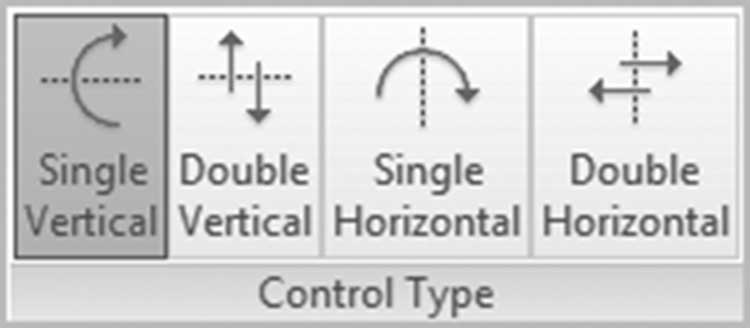

• 在上下文选项卡中，找到 控制类型 面板，然后单击以下按钮之一：

• 在屏幕上单击以将控制柄放置在视图中。
• 按两次 Esc 键结束命令。

添加洞口

• 如果您创建的族需要主体（如门窗），洞口命令将允许您在主体图元中绘制洞口。
• 要向主体图元添加洞口，请执行以下步骤：

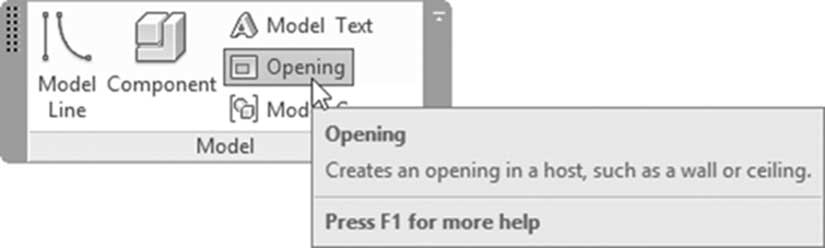

  • 转到 创建 选项卡，找到 模型 面板，然后单击 洞口 按钮：

• 在上下文选项卡中，找到 绘制 面板，使用绘制工具绘制洞口。完成后，单击（✓）。
• 在上下文选项卡中，根据需要进行更改。使用选项栏，选择是否要在三维和/或立面中显示剪切。
• 按两次 Esc 键完成命令。

添加模型线和符号线

• 要绘制二维图元以帮助在某些视图中看到更多细节，请使用以下两个命令之一：

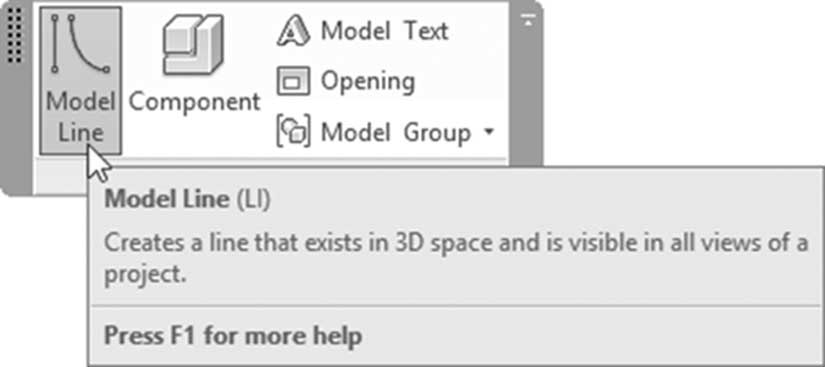

  • 转到 创建 选项卡，找到 模型 面板，然后单击 模型线 按钮：

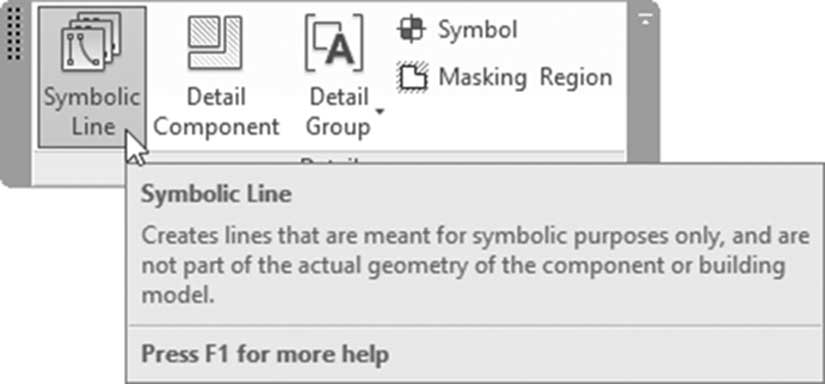

• 转到 注释 选项卡，找到 详图 面板，然后单击 符号线 按钮：

• 您可以在二维和三维视图中看到模型线。

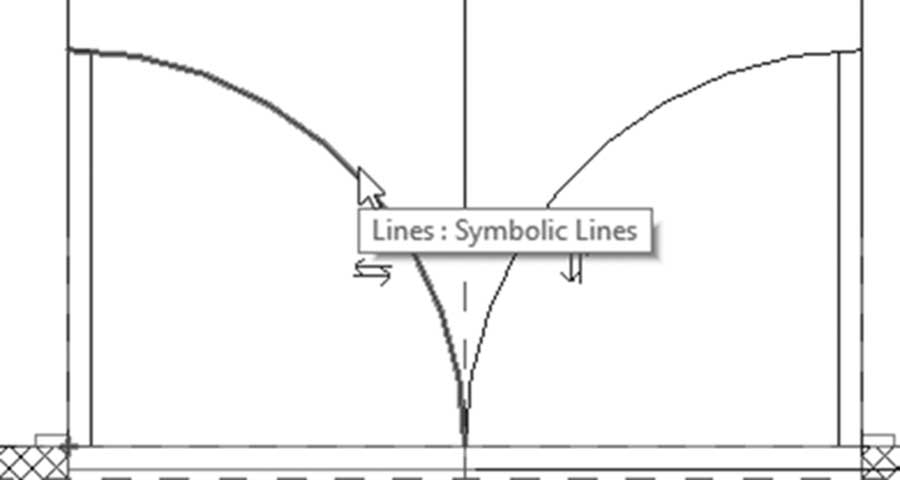

• 但是，您可以在与创建它们时平行的视图中添加符号线（一个很好的例子是使用符号线来描述门的开启方向）。

注意

您可以像在普通项目中一样向族中添加文字和模型文字。

练习 23-2 创建族的三维图元

1. 启动 Revit 2024。
2. 打开文件 Exercise 23-2.rfa。
3. 转到参照标高楼层平面视图。
4. 启动拉伸命令。
5. 设置深度 = 25mm（0'-1"）。

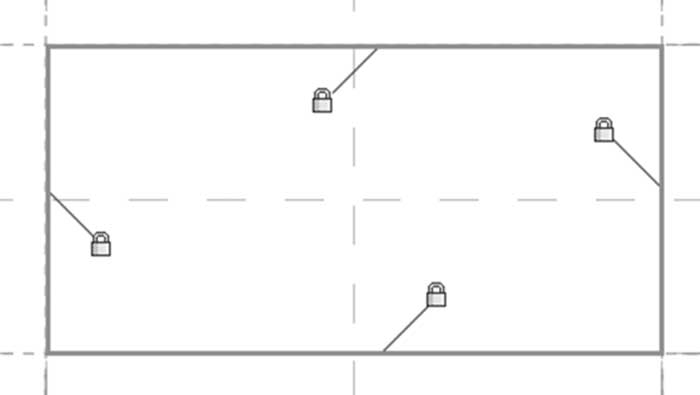

6. 从绘制面板启动矩形，绘制一个 1200 × 600 mm（4'-0" × 2'-0"）的矩形。将四条线锁定到参照平面。单击（✓）。
7. 转到前立面视图。您会注意到咖啡桌的顶部不在正确的位置。使用对齐命令将顶部边缘对齐到顶部参照平面，并锁定它。然后将底部边缘对齐到下部平面，并同样锁定它。
8. 转到三维视图，您将看到咖啡桌的顶部。
9. 转到参照标高楼层平面视图。
10. 要放置咖啡桌的腿，我们需要创建四个参照平面，它们是从四条边向内偏移 50mm（0'-2"）。

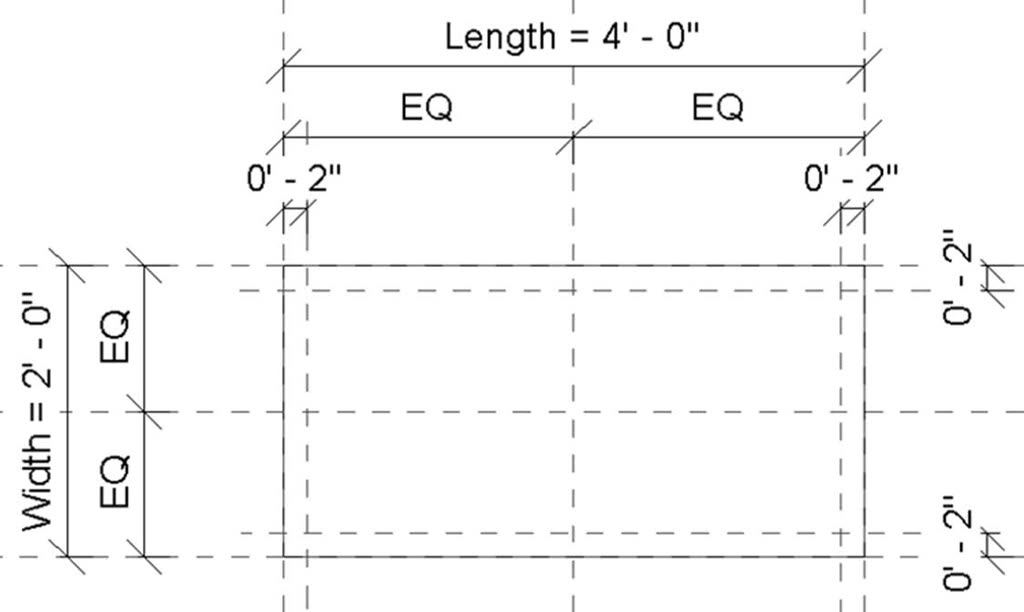

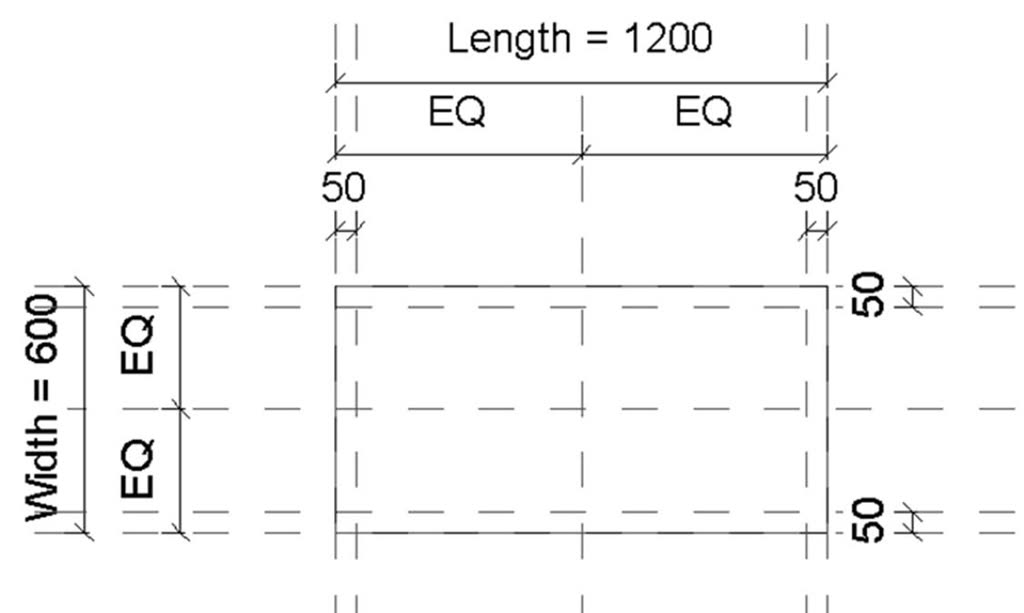

11. 为四个新参照平面放置尺寸标注并 锁定 它们。您应该得到以下结果：

12. 再创建四个参照平面，从新的四个参照平面向内偏移 50mm（0'-2"）。

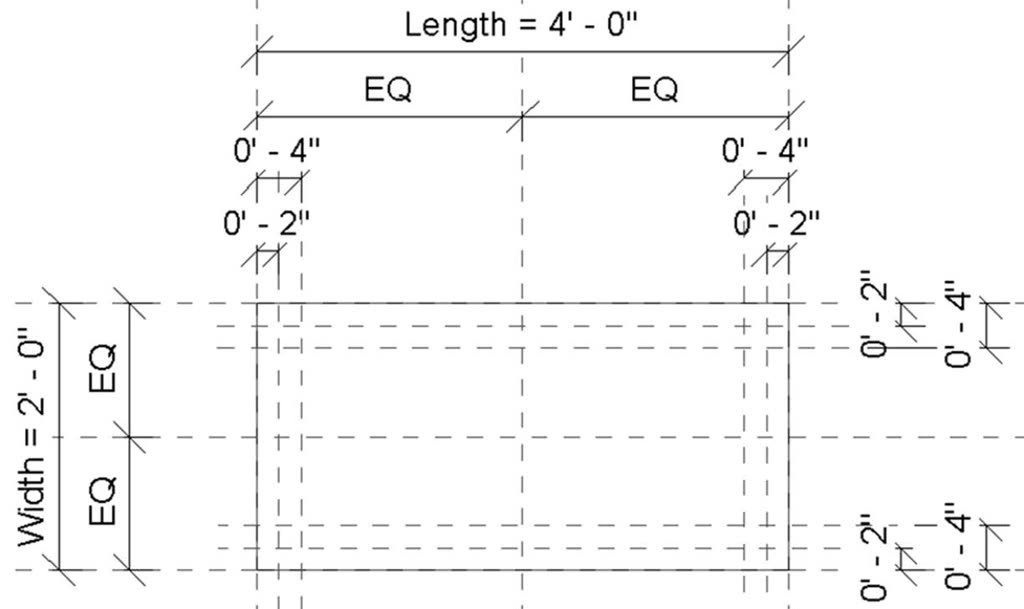

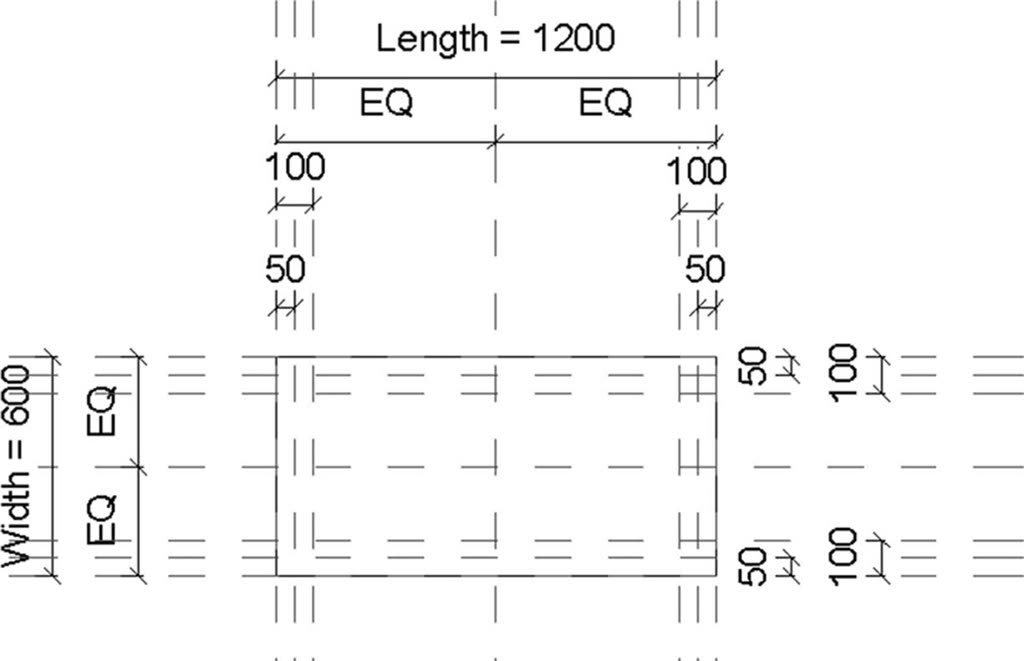

13. 为四个新参照平面放置尺寸标注并 锁定 它们。您应该得到以下结果：

14. 缩放到桌面的右上角。

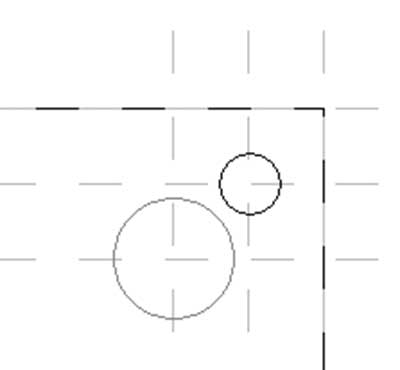

15. 启动融合命令，从绘制面板选择圆形，在交点处绘制 R=20mm（0'-0 ¾"）的圆。将深度设置为 375mm（1'-3"）。从上下文选项卡中，找到模式面板，然后单击编辑顶部按钮。圆形仍然存在；在另一个交点处绘制另一个 R=40mm（0'-1 ½"）的圆。应该是这样的情况：

16. 单击（✓）。
17. 使用三维视图查看您的族。您应该有一条腿。
18. 返回到参照标高楼层平面视图。
19. 使用镜像 – 拾取轴命令，将腿镜像两次以获得四条腿。

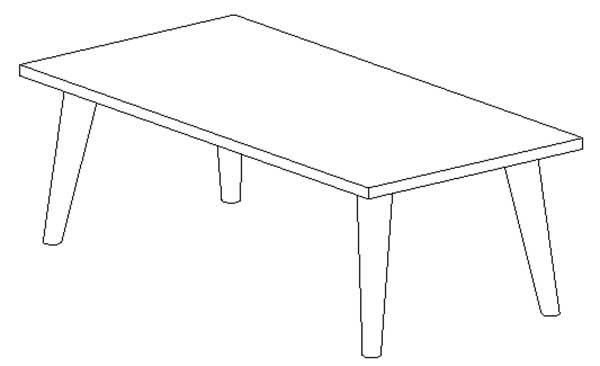

20. 转到三维视图，您应该看到以下内容：

21. 保存并关闭文件。

族类型 – 尺寸和材质

• 作为最后一步，我们将创建供用户使用的预设尺寸。
• 然后我们将创建一个材质参数，使我们能够灵活地为族的不同部分指定材质。

设置尺寸

• 要创建族尺寸，请执行以下步骤：

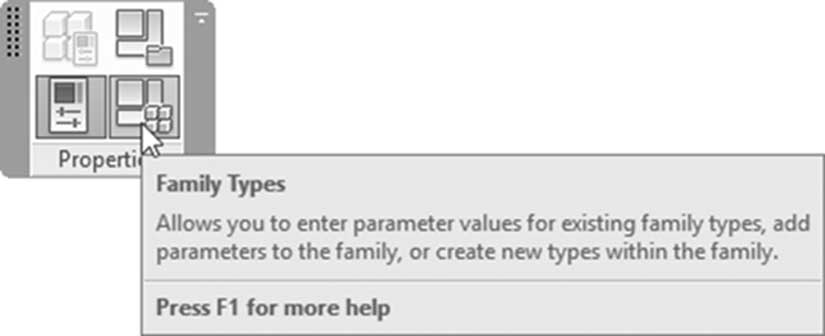

• 转到 创建 选项卡，找到 特性 面板，然后选择 族类型 按钮：

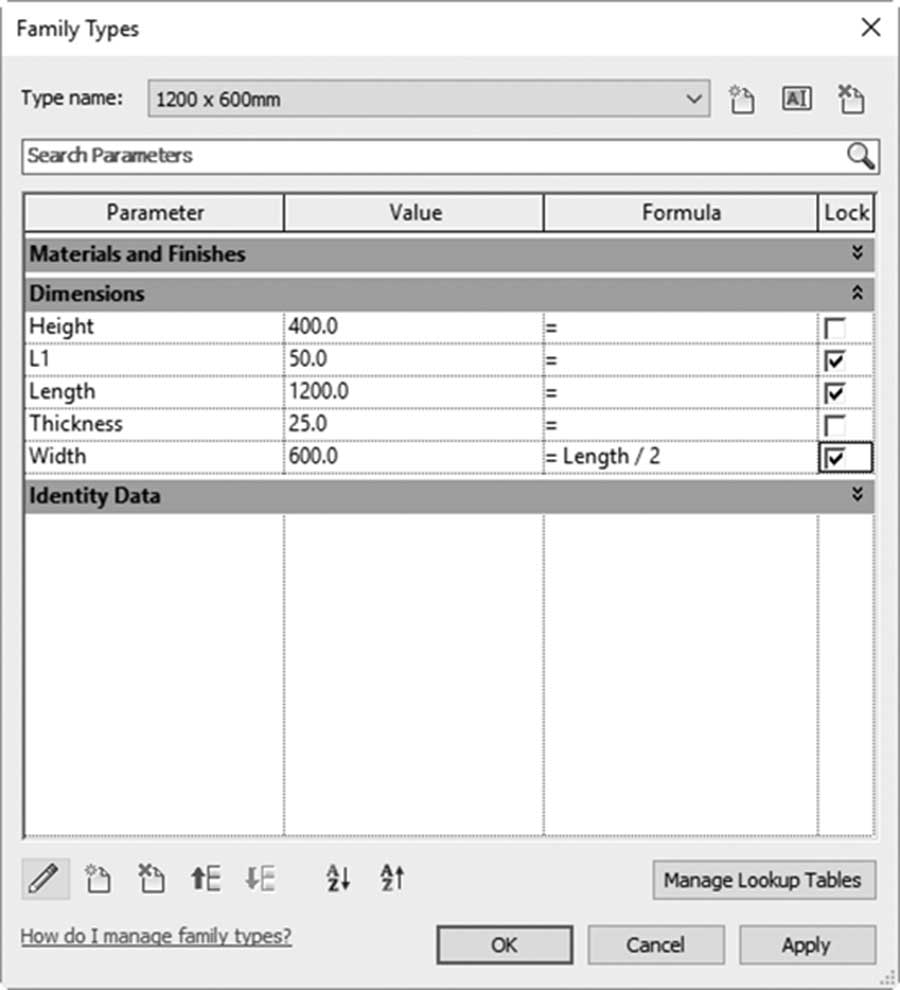

• 您将看到以下对话框：

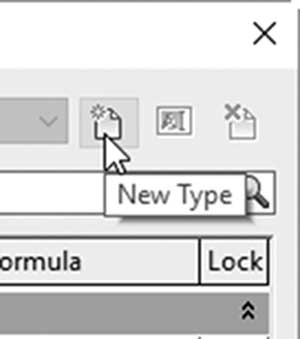

• 单击 新建类型 按钮：

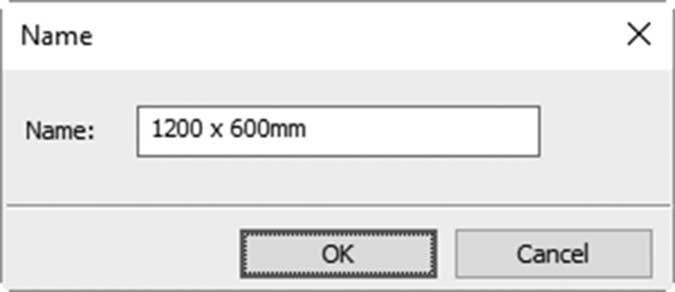

• 将出现以下对话框；输入新类型的名称，然后单击确定：

• 输入该尺寸的值，如下所示：

• 单击应用以在不离开对话框的情况下检查尺寸。
• 对其他尺寸执行相同操作；完成后，单击确定结束命令。
• 保存族并将其载入到您的项目中。
• 使用新建按钮右侧的两个按钮来 重命名 和 删除 现有类型。

指定材质

• 有两种方法可以为整个族或部分族指定材质：
  • 选择该部分，使用特性，找到材质参数，并为该部分指定材质。使用此方法，族的部分将始终携带选定的材质。
  • 另一种方法将为您提供灵活性，让您的族用户将材质指定为类型或实例参数。
• 以下步骤将允许您将材质指定为参数：
  • 选择族中所需的部分。

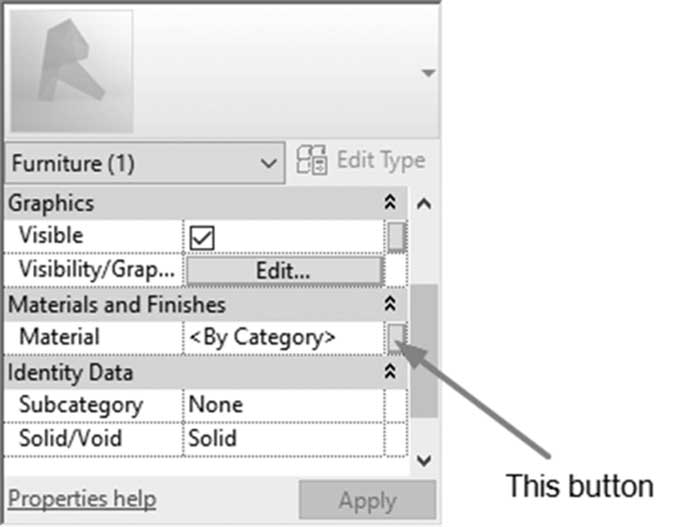

  • 使用特性，找到材质和装饰，然后找到材质。您将看到 >按类别<。单击右侧的小按钮，如下所示：

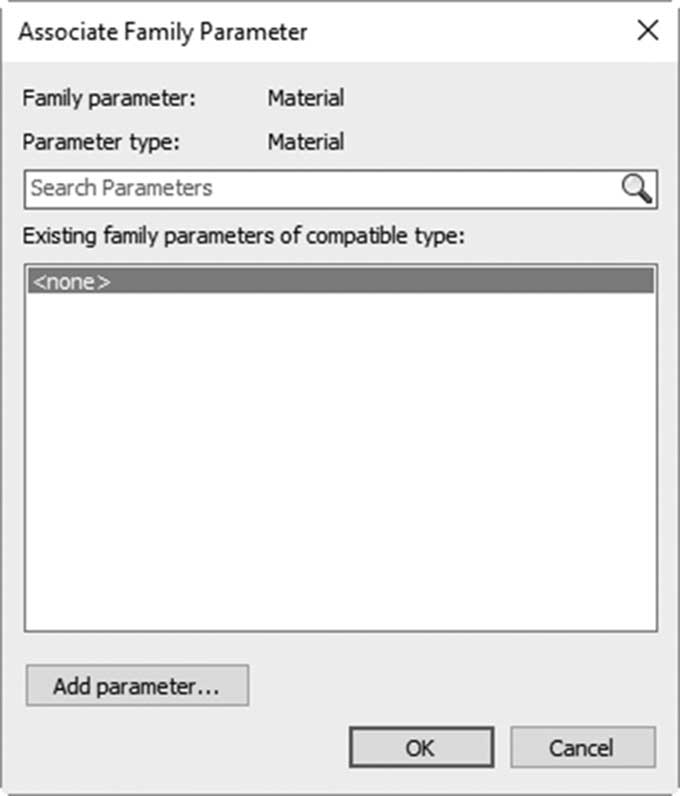

• 您将看到以下对话框：

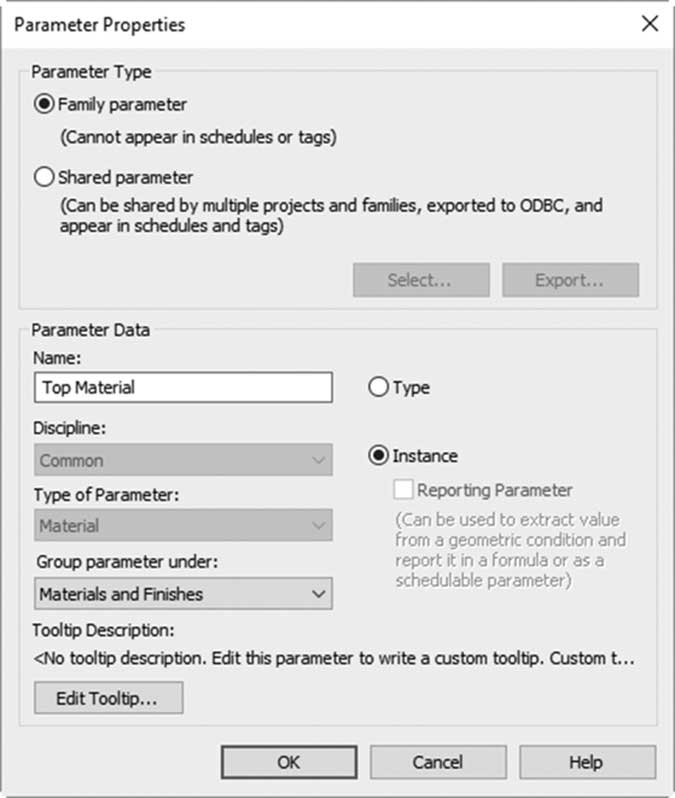

• 如您所见，之前没有定义材质参数。单击 添加 参数按钮。您将看到以下对话框：

• 输入名称。选择它是类型参数还是实例参数。参数类型预设为材质，参数分组方式设置为材质和装饰。
• 完成后单击确定。
• 之前的对话框将添加此参数；选择它并单击确定。
• 转到族类型对话框。

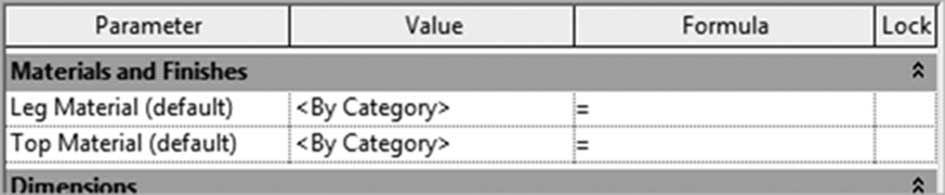

• 在材质和装饰下，您将看到以下内容：

• 根据需要为所有材质参数指定材质。
• 完成后单击确定。

练习 23-3 族类型 – 尺寸和材质

1. 启动 Revit 2024。
2. 打开文件 Exercise 23-3.rfa。
3. 单击族类型，并添加三个新类型：

a. 1200 × 600mm（4' × 2'）（默认尺寸）

b. 1500 × 750mm（5' × 2'-6"）（输入长度 = 1500，5'）

c. 1800 × 900mm（6' × 3'）（输入长度 = 1800，6'）

4. 确保已选择 1200 × 600mm（4' × 2'）类型，然后单击确定。
5. 选择桌子的顶部。
6. 使用特性，找到材质和装饰，找到材质，然后单击右侧的小按钮。添加新参数：

a. 族参数

b. 名称 = 桌面材质

c. 实例参数

d. 单击两次确定

7. 选择四条腿。
8. 使用特性，找到材质和装饰，找到材质，然后单击右侧的小按钮。添加新参数：

a. 族参数

b. 名称 = 桌腿材质

c. 实例参数

d. 完成后单击确定

9. 转到族类型对话框，指定桌面材质 = 玻璃，桌腿材质 = 铝。
10. 将族保存为 myname_coffee_table.rfa。
11. 创建一个新文件并将族载入其中。尝试不同的尺寸和不同的材质。
