其他修改命令

其他修改命令

• 在本部分中，我们将继续查看更多修改命令以添加内墙。
• 我们将讨论以下命令：
  • 对齐命令
  • 修剪/延伸至角
  • 修剪/延伸单个图元和多个图元
  • 拆分图元和带间隙拆分
  • 匹配类型特性
  • 剪切轮廓

对齐命令

• 此命令将两个图元对齐在一起。
• 第一个选定的图元将保持在其位置，第二个将移动以与第一个对齐。

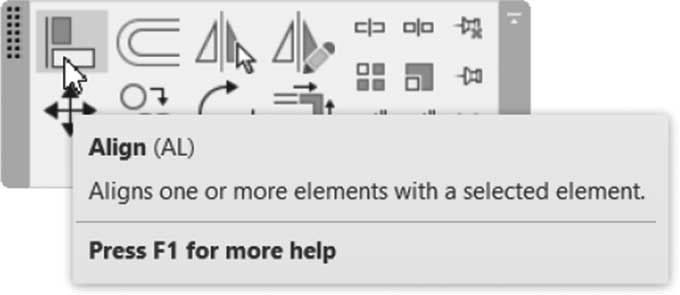

• 要执行此命令，请转到修改选项卡，找到修改面板，然后单击对齐按钮：

• 执行以下步骤：
  • 拾取将保持在其位置的图元。
  • 然后选择将与第一个对齐的图元。

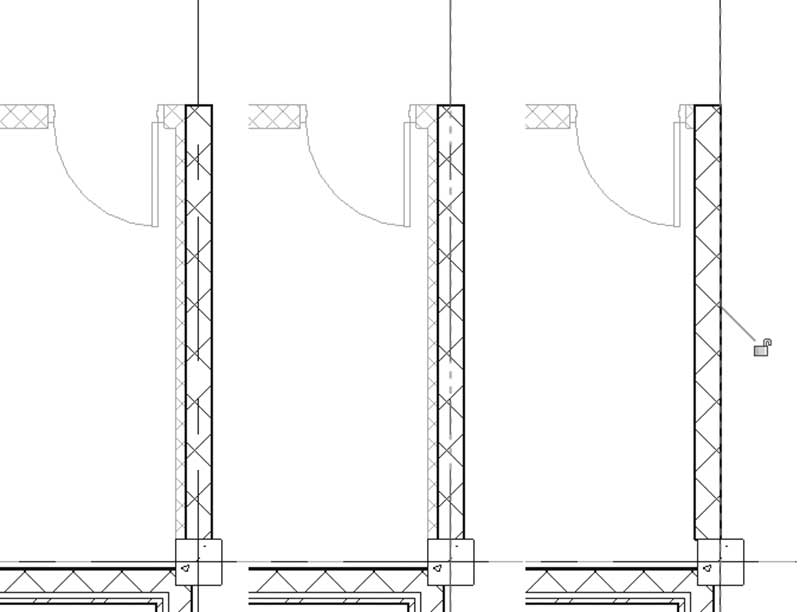

• 示例：

修剪/延伸至角

• 如果您曾经使用过 AutoCAD，这类似于“圆角”命令。
• 此命令将在两面墙之间产生整齐的相交。

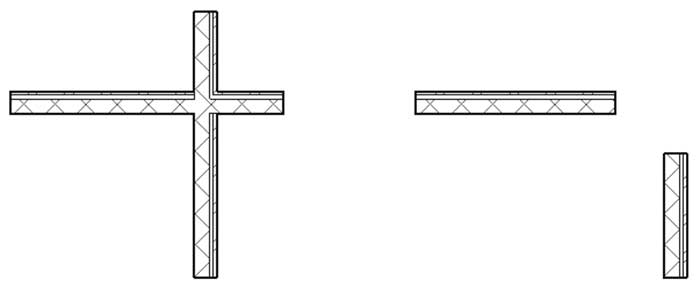

• 查看以下两种情况：

• 您将获得以下结果：

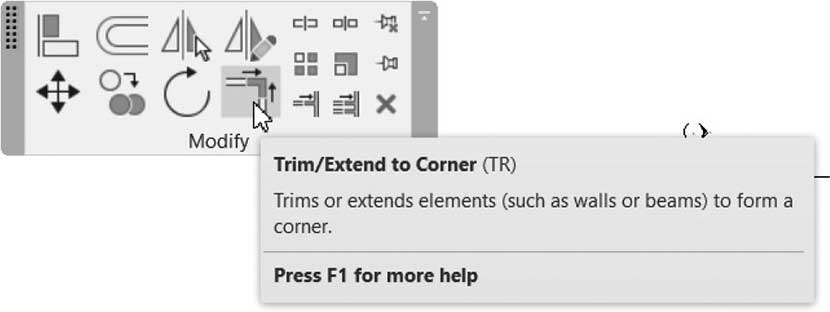

• 要执行此命令，请转到修改选项卡，找到修改面板，然后单击修剪/延伸至角按钮：

• 选择的顺序不重要。

修剪/延伸单个图元和修剪/延伸多个图元

• 这两个命令相同，只是第一个命令作用于一个图元，第二个命令作用于多个图元。
• 这两个命令都可以根据情况进行延伸和/或修剪。
• 首先选择您要修剪到或延伸到的边界图元。
• 在修剪的情况下，选择将保留的部分。在延伸的情况下，选择您要延伸的端点。

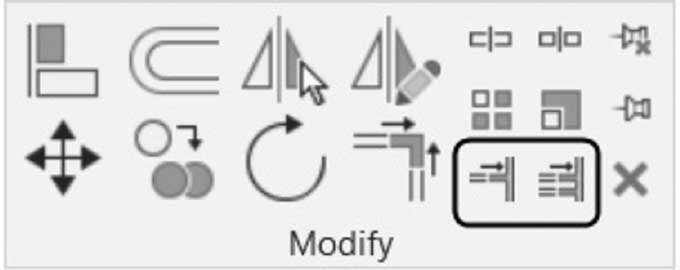

• 要执行此命令，请转到修改选项卡，使用修改面板，单击以下两个按钮之一：

拆分图元

• 此命令将一面墙拆分为两面。
• 使用此命令有两种方式：
  • 在墙内单击以定位拆分位置。
  • 或者，在选项栏中单击删除内部线段复选框。然后在墙上单击两次，Revit 将删除两次单击之间的内部线段。

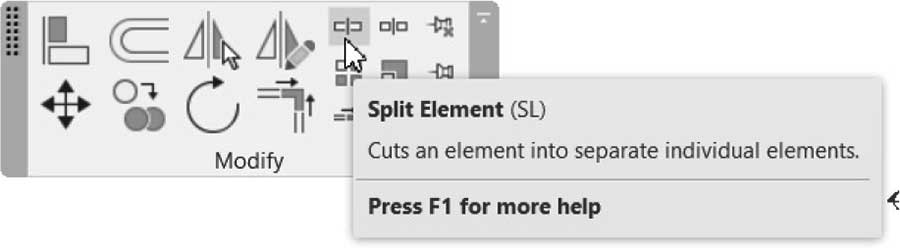

• 要执行此命令，请转到修改选项卡，找到修改面板，然后单击拆分图元按钮：

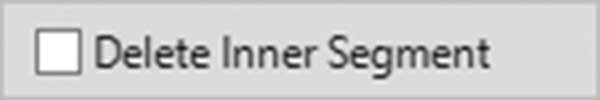

• 在选项栏中，您将看到以下内容：

• 鼠标将变为以下形状：

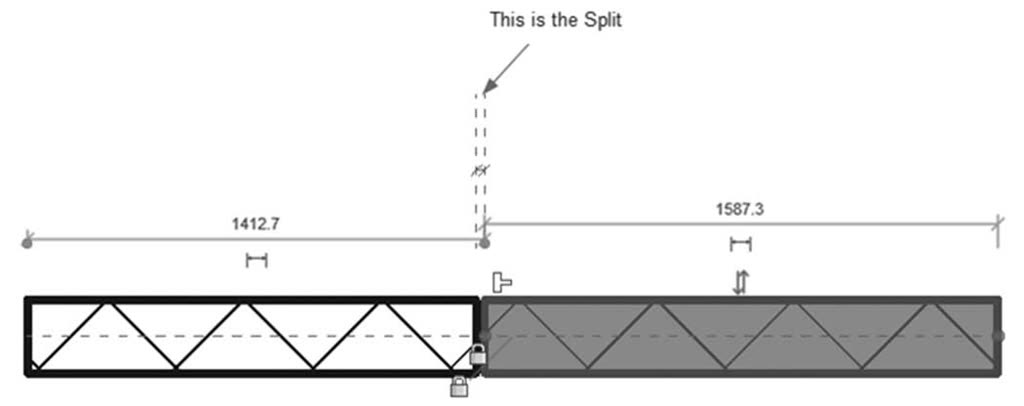

• 如前所述，单击一次或两次。

带间隙拆分

• 此命令将一面墙拆分为两部分，两部分之间具有指定的间隙值。
• 此命令非常适合定义预制混凝土板。
• 默认值为 25.4 mm（即 1"）。

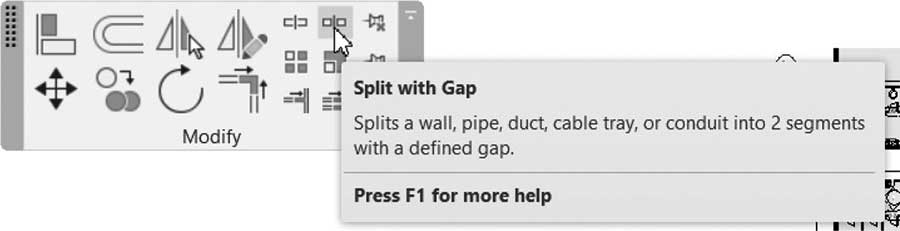

• 要执行此命令，请转到修改选项卡，找到修改面板，然后单击带间隙拆分按钮：

• 执行命令后，选项栏将显示：

• 在所需的墙上单击一次，您将看到以下内容：

匹配类型特性

• 如果您有两面墙，并且希望其中一面墙匹配另一面墙的特性（类型、高度等），那么这就是适合您的命令。
• 此命令可用于墙、窗、门等。

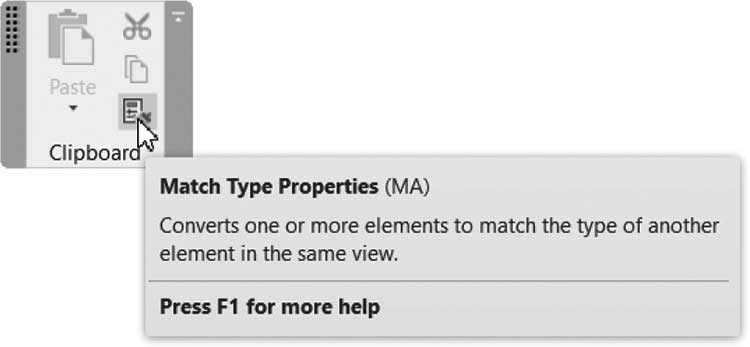

• 要执行此命令，请转到修改选项卡，找到剪贴板面板，然后单击匹配类型特性按钮：

• 执行以下步骤：

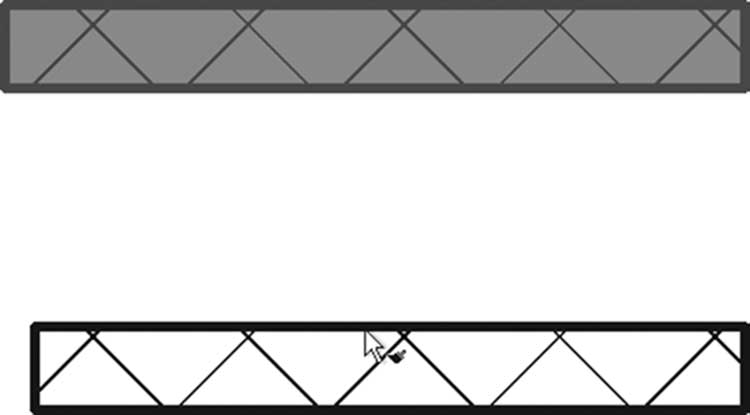

  • 启动命令，鼠标指针将变为以下形状：

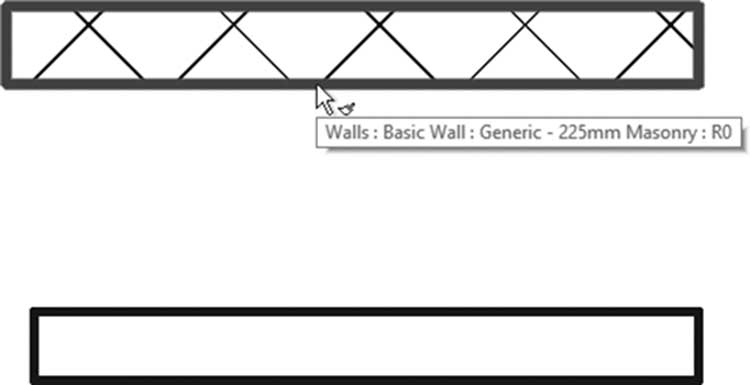

• 单击具有所需类型特性的图元：

• 鼠标指针将变为以下形状：

• 单击将更改的另一个图元：

注意

要使用弧对墙相交处进行圆角，请尝试以下操作，记住我们已经有了墙相交处：

• 启动墙命令。

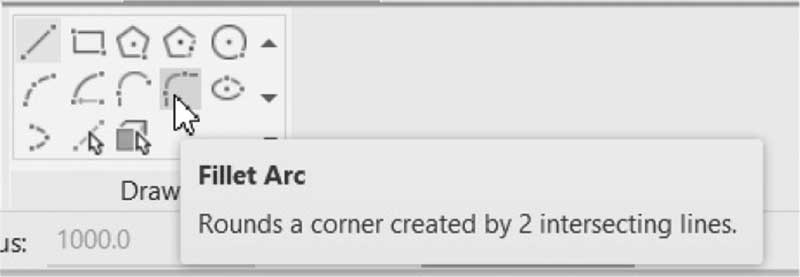

• 在 绘制 上下文选项卡中，单击 圆角弧 工具：

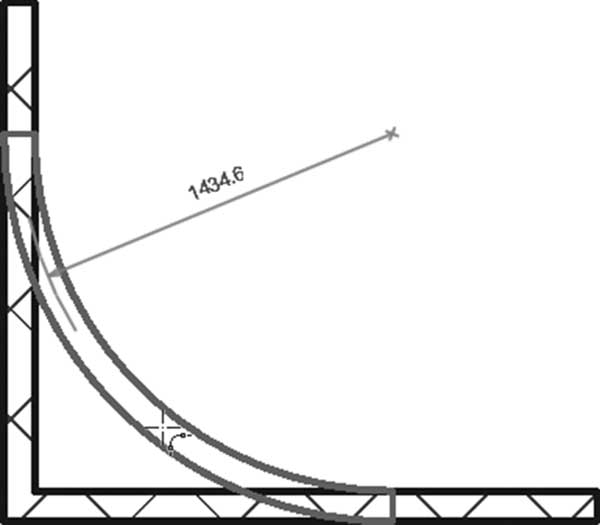

• 单击第一面墙，然后单击第二面墙，最后指定弧半径，如下所示：

注意

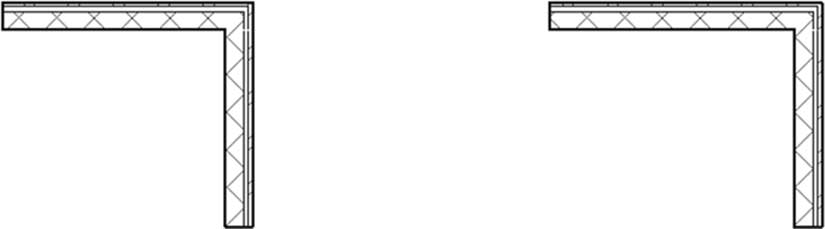

默认情况下，Revit 将在楼层平面/天花板平面中以其实际厚度显示所有线，但您可以选择将其显示为细线。请参考以下图示：

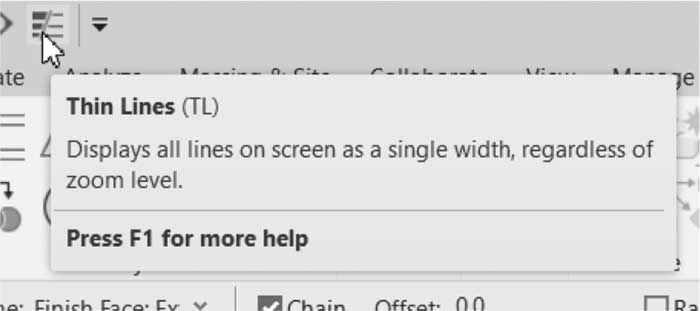

• 要使用此工具，请转到屏幕左上角的快速访问工具栏，单击细线按钮以打开/关闭它：

创建类似实例

• 如果您有一面墙包含所有正确的信息，并且您想创建一个与其类似的新墙，此命令将帮助您轻松完成。

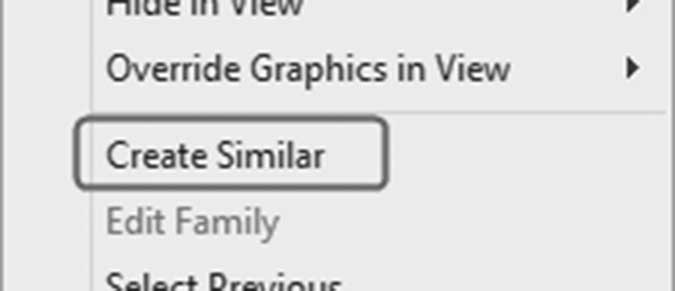

• 单击现有墙，右键单击，然后选择创建类似实例选项：

• 您可以立即开始输入墙，因为它包含所有正确的信息。
• 您可以将此命令用于门、窗等。

剪切轮廓

• 当您添加带有内侧干墙（石膏板）面层的墙时，然后为电梯或楼梯创建一面相交墙，而您不希望此特定图层在建筑的这两个部分中连续。
• 您需要在楼梯或电梯中停止面层。
• 为此，您将使用“剪切轮廓”命令。
• 执行以下步骤：

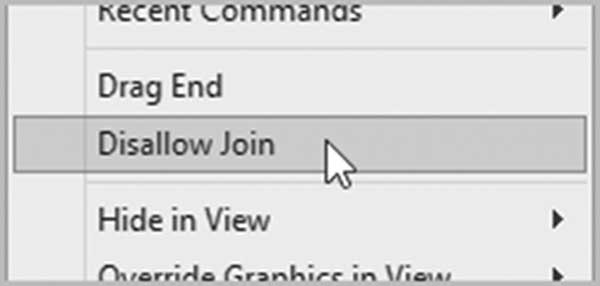

  • 通过选择相交墙、右键单击蓝色圆圈，然后选择不允许连接命令来断开相交墙的连接。

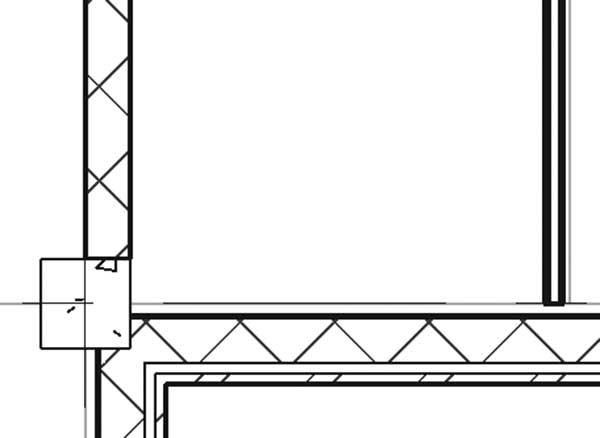

• 您将看到以下内容：

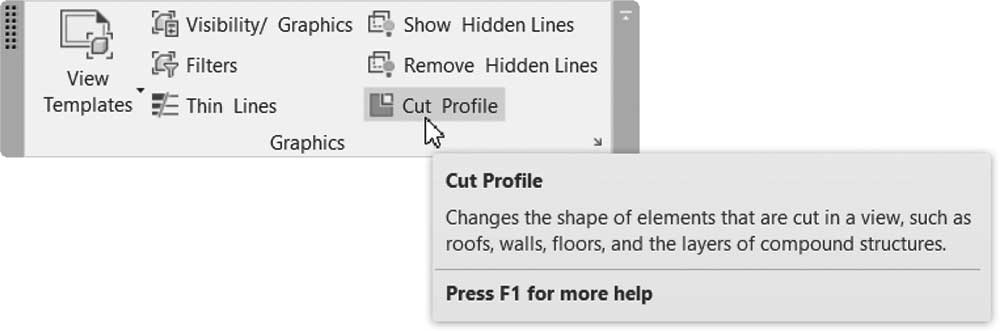

• 通过转到视图选项卡，找到图形面板，然后单击剪切轮廓按钮来启动“剪切轮廓”命令：

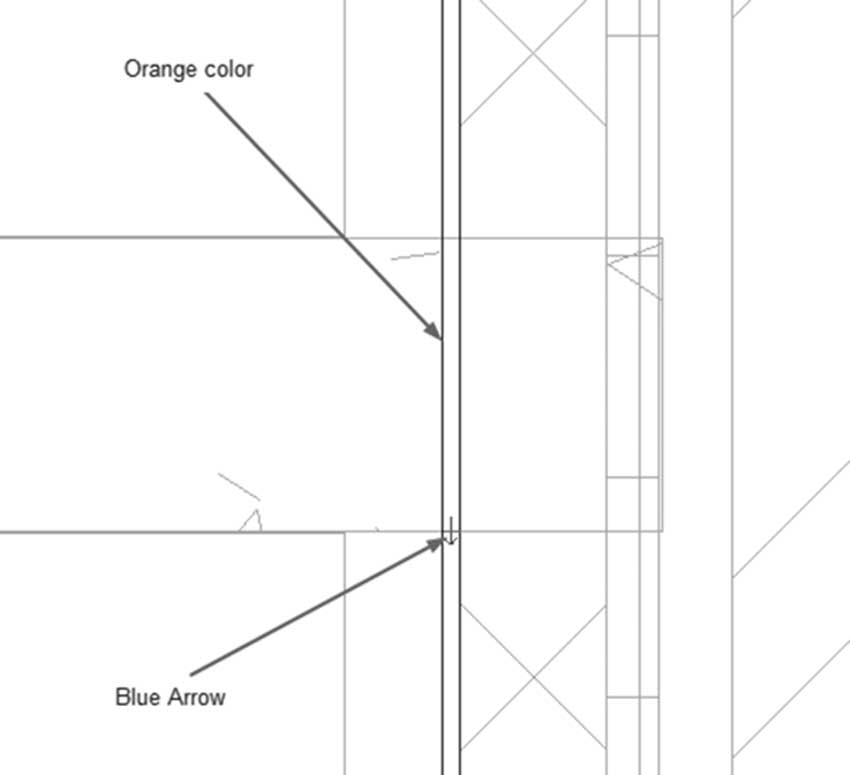

• 选择您要停止的图层。它将变为橙色。在其中一侧，绘制一条代表此图层厚度的线。将出现一个蓝色小箭头，指向您要保留的方向（如果初始方向不符合要求，请单击它以反转方向）。

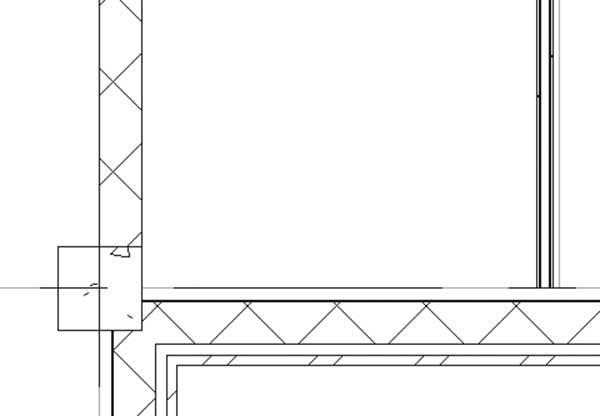

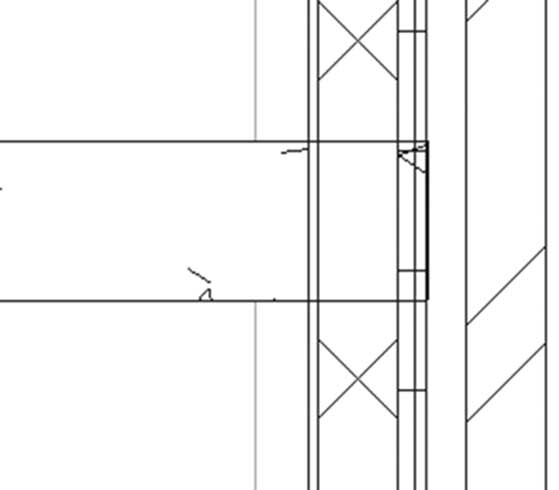

• 单击 (✓) 结束命令。您将遇到以下情况：

底图

• 如果您转到首层平面图，您通常会看到下一层的细节，因为默认情况下底图 = 地面层平面图。
• 您可以使用当前所在楼层平面的特性关闭此功能。执行以下操作：
  • 确保您没有选择任何内容（按 Esc 键两次）。

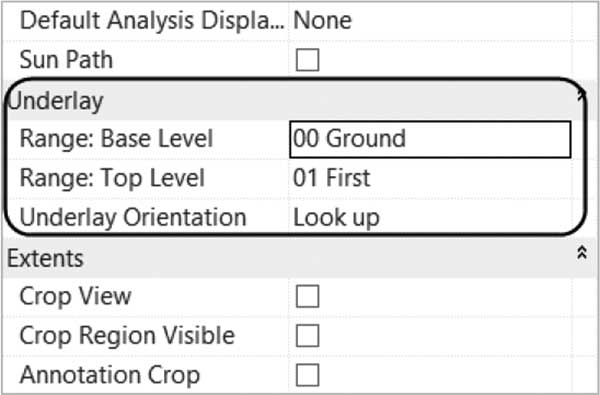

  • 在“特性”中，您将看到当前视图的特性。在底图下，将范围基准标高设置为“无”：

练习 4-2 其他修改命令

1. 启动 Revit 2024。
2. 打开文件 Exercise 4-2.rvt。
3. 转到楼层平面中的 00 Ground 视图。
4. 如果细线已关闭，请显示细线。
5. 缩放到建筑的右上部分（忽略所有洞口），然后执行以下操作：

a. 启动“墙”命令并拾取墙类型：Elevator & Staircase – 200mm Concrete（Elevator & Staircase - 8" Concrete）。

b. 设置底部约束 = Ground Floor，偏移 = 0。

c. 设置顶部约束 = Roof，偏移 = 0。

d. 设置定位线 = 墙中心线。

e. 使用绘制上下文面板中的“线”，从柱的中点开始绘制以下墙：

f. 使用“创建类似实例”，绘制楼梯墙（确保接触外墙）。

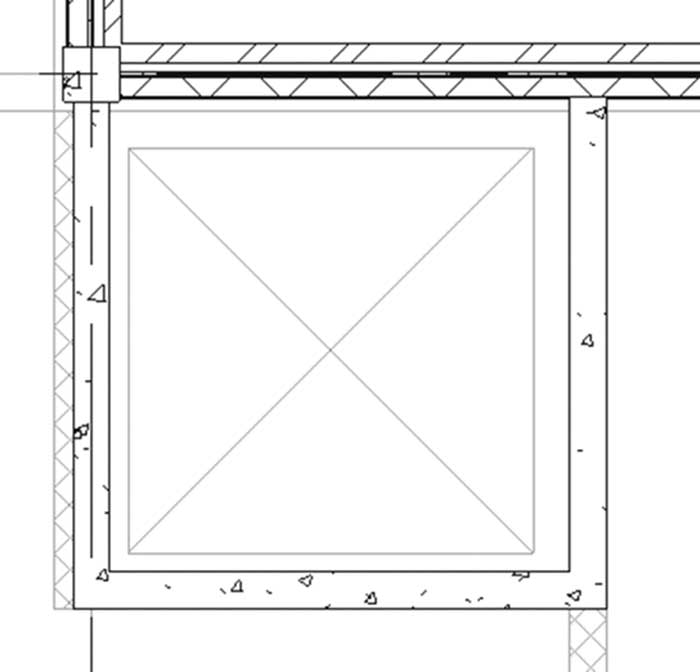

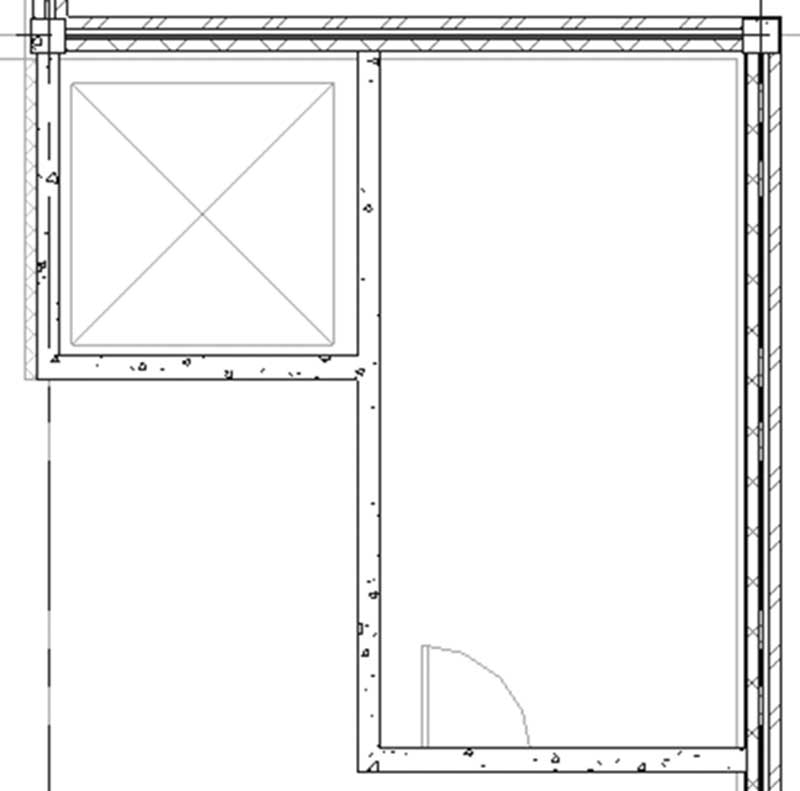

g. 您应该获得以下结果：

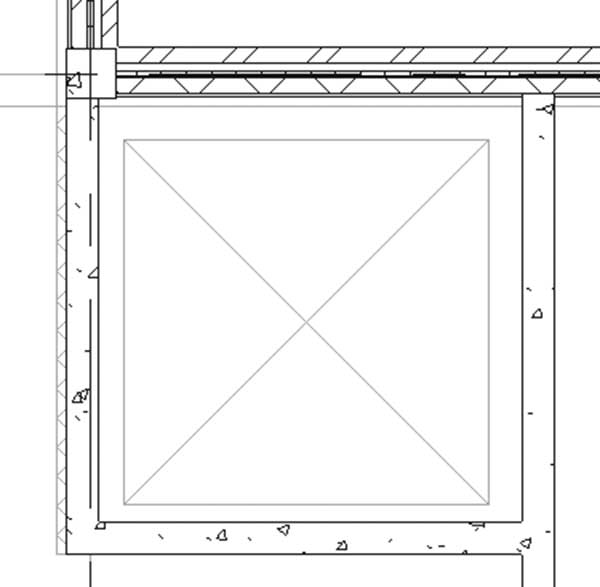

h. 使用“对齐”命令，将电梯左墙的左边缘与柱的左边缘对齐：

6. 使用“剪切轮廓”命令，从楼梯中移除面层（干墙）。
7. 使用以下内容绘制内墙（卫生间内墙除外），忽略所有洞口：

a. 墙类型 = Interior – Blockwork 100（Interior - 4" Masonry with Gypsum）

b. 底部 = Ground Floor，偏移 = 0

c. 顶部 = First Floor，偏移 = -300（-25"）（以适应上方楼板）

d. 使用“拾取线”工具

e. 定位线 = 面层外表面：外部

f. 遵循 AutoCAD 导入

8. 要绘制卫生间内的隔断，请执行以下操作：

a. 类型 = Interior – 66mm Partition（Interior - 2 1/8" Partition Special）

b. 底部 = Ground Floor，偏移 = 0

c. 未连接，高度 = 2500（8'）

d. 使用“拾取线”并拾取 CAD 导入的线。确保所有墙都连接到建筑的外墙。

9. 转到 01 First 视图楼层平面，在底图下设置范围：基准标高 = 无。使用 CAD 导入，使用与 00 Ground 视图楼层平面中相同的族和相同的设置绘制所有内墙（和卫生间内墙），除了代表办公室前墙的线（我们将在第 6 章中使用幕墙来创建它们）。
10. 保存并关闭文件。
