创建组
- 如果您曾经使用过 AutoCAD，Revit 中的组就像 AutoCAD 中的块。
- 如果您使用重复的布局（例如设计学校和学院），在 Revit 中对图元进行分组将显著缩短生产时间。
-
在 Revit 中有三种类型的组：
- 模型组：包含模型图元
- 详图组：包含视图特定图元，如文字、尺寸标注、标记和填充区域
- 附着详图组：同时包含模型图元和详图图元。Revit 不会创建同时包含模型和视图特定图元的组，因此它将创建模型组和与其关联的详图组。
- 组内部存在关联性。如果您多次插入它，然后更改一个实例，所有其他实例也将更改。
如何创建组 – 方法一
-
这是第一种方法。要创建组，请执行以下步骤：
- 选择所需的图元和/或视图特定图元。

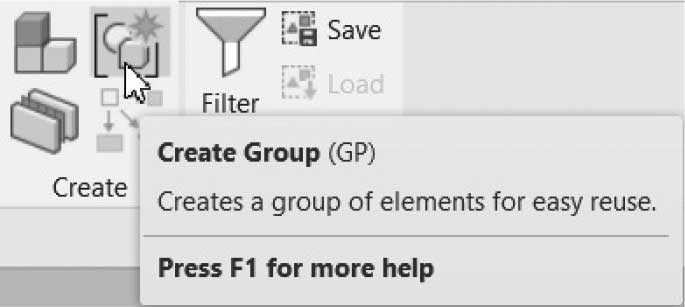

- 在上下文选项卡中，找到创建面板并单击创建组按钮：

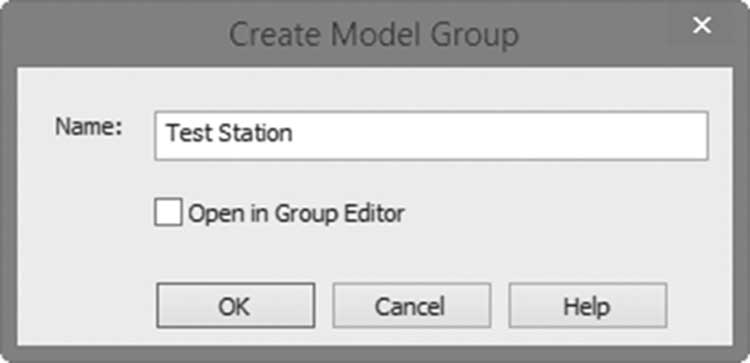

- 您将看到以下对话框；输入组的名称。如果您想进一步编辑它，请单击“在组编辑器中打开”复选框：
- 完成后单击“确定”。

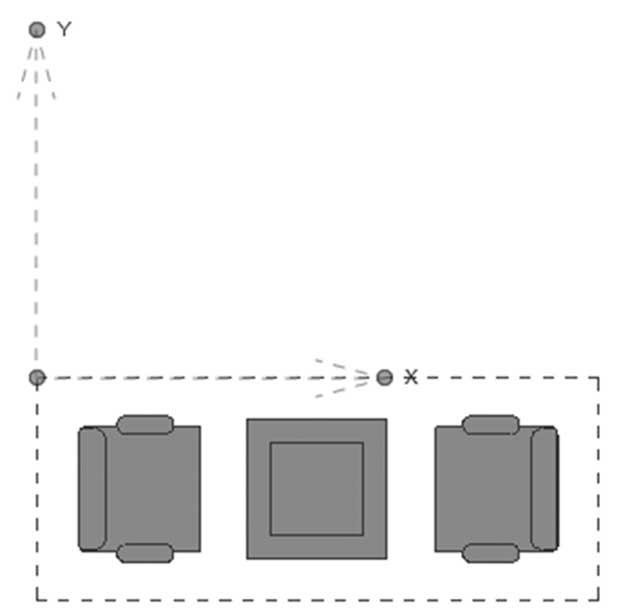

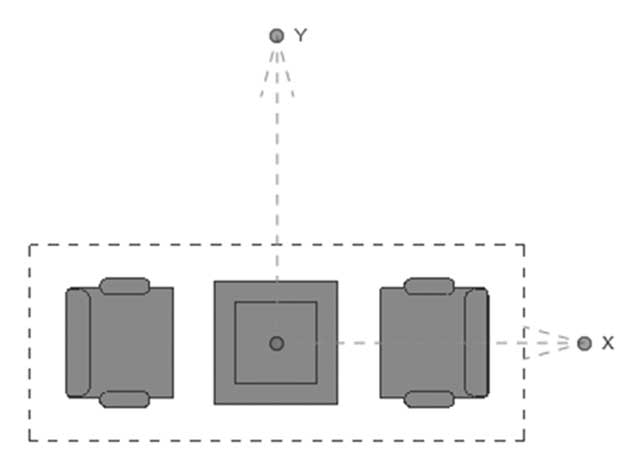

- 通过单击并将原点拖动到新位置来更改组原点，如下所示：
如何创建组 – 方法二
- 这是第二种方法（不选择图元创建组）。

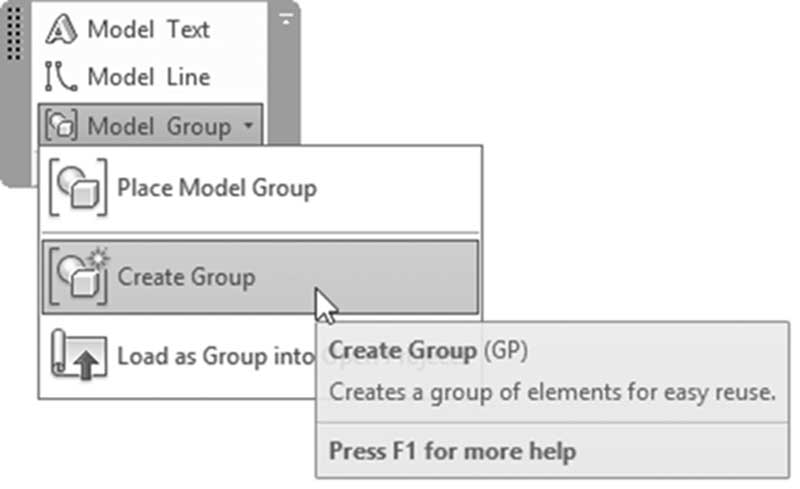

- 转到建筑选项卡，找到模型面板，展开模型组并单击创建组，如下所示：

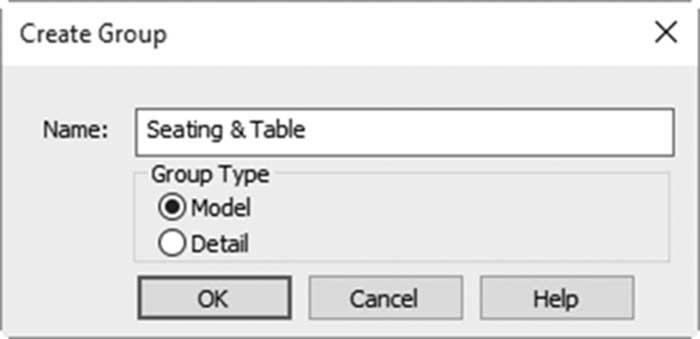

- 将出现以下对话框；输入组的名称并选择组类型：
- 当组编辑器打开时，您可以向组中添加图元。
