第 20 章 在 Revit 中导入和导出文件

本章内容

• 导入矢量文件
• 修改导入的文件
• 导入光栅图像文件和 PDF 文件
• 导出文件

导入/链接 CAD 文件

• 许多公司仍在使用 AutoCAD，或部分使用它，或拥有旧版图纸。Revit 可以将这些文件导入其环境，从而让我们的工作更轻松。
• Revit 可以导入多种类型的 CAD（基于矢量）文件：
  • AutoCAD（DWG 和 DXF）
  • MicroStation（DGN）
  • SAT（ACIS 三维建模的原生文件类型）
  • SketchUp（SKP）导入到体量和内建族中（第一步应处于三维视图中）
• 您可以使用链接（就像我们对 Revit 文件所做的那样）或导入（就像我们在第 3 章所做的那样）

如何导入或链接矢量文件

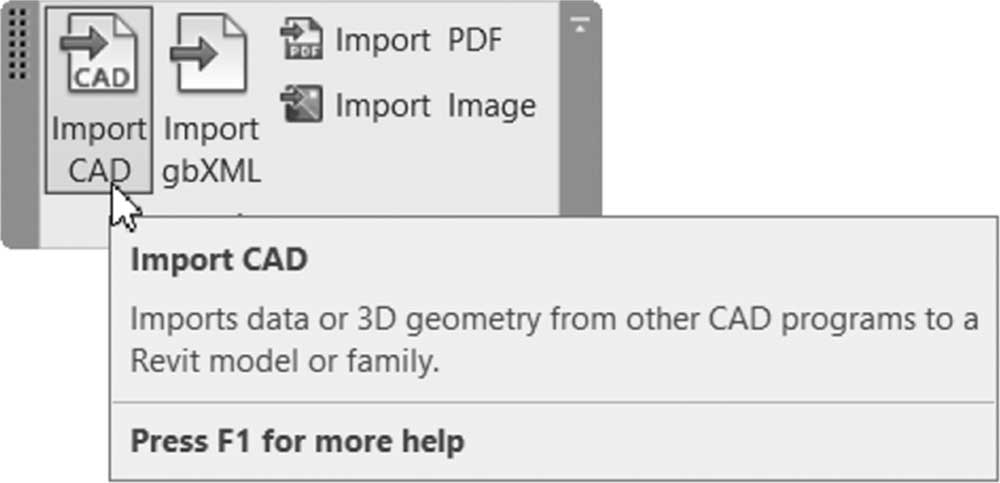

• 要导入矢量文件，请转到插入选项卡，找到导入面板，然后单击导入 CAD按钮：

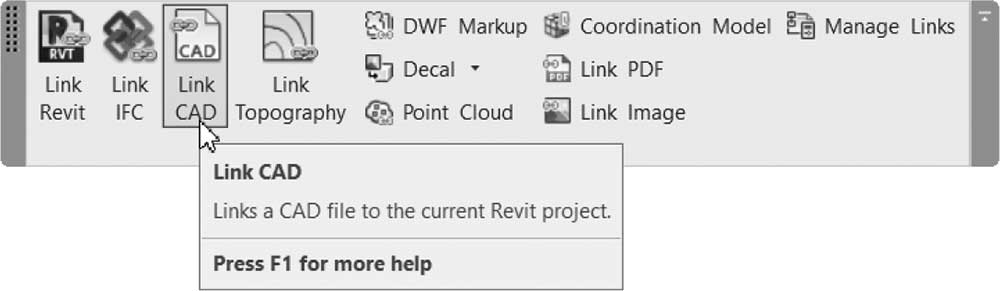

• 要链接矢量文件，请转到插入选项卡，找到链接面板，然后单击链接 CAD按钮：

• 填写“导入 CAD”（或“链接 CAD”）对话框。对话框顶部包含标准的选择文件选项。有关导入选项，请查看第 3 章。
• 仅导入当前图形，不导入任何参照文件。您需要在导入之前将参照文件绑定到主文件。
• 仅当导入到当前视图时，文字才会显示。
• 使用 CAD 文件在其上描图并捕捉到其点。
• 您可以打印混合图纸——一部分是 Revit 项目，一部分是导入的图纸。

导入线宽

• 导入图纸的另一个重要设置是线宽。通常，AutoCAD 中的每种颜色都与一个线宽相关联。因此，Revit 按颜色导入它们。
• 要导入线宽，请执行以下步骤：

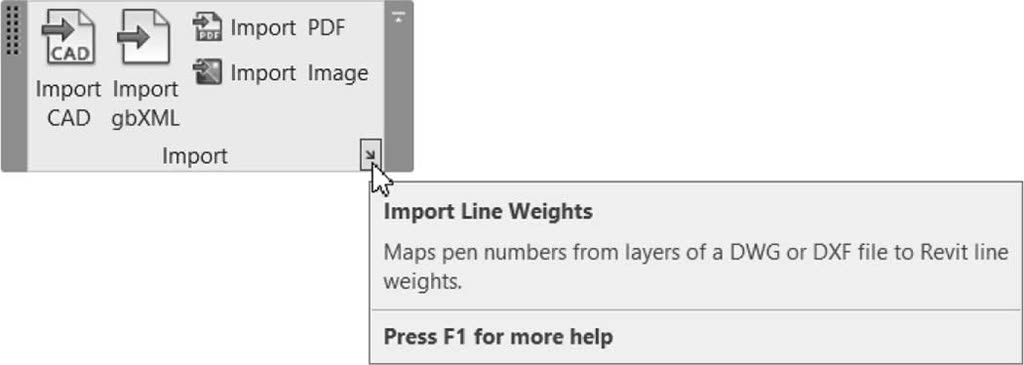

  • 在导入 CAD 文件之前，转到插入选项卡，找到导入面板，然后单击导入线宽，如下所示：

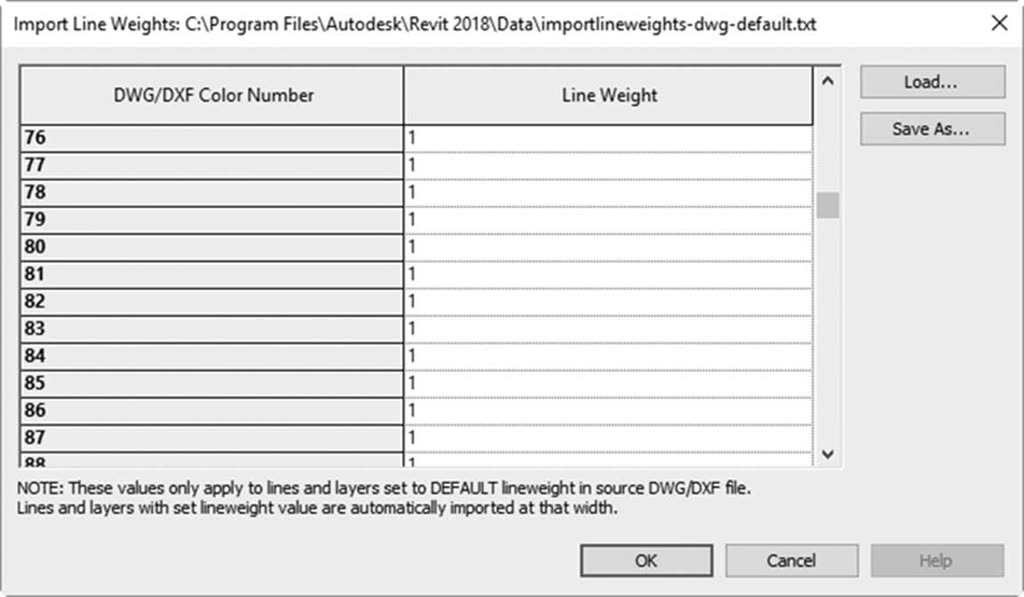

• 将出现以下对话框；加载包含对应关系的文本文件，或在对话框中键入它们。然后您可以保存它们以供以后使用：

• 单击“确定”，然后导入 CAD 文件。
