在明细表中包含图像

在明细表中包含图像

• 要在明细表中包含图元的图像，请尝试以下操作：
  • 将图像保存在一个文件夹中并记住路径。

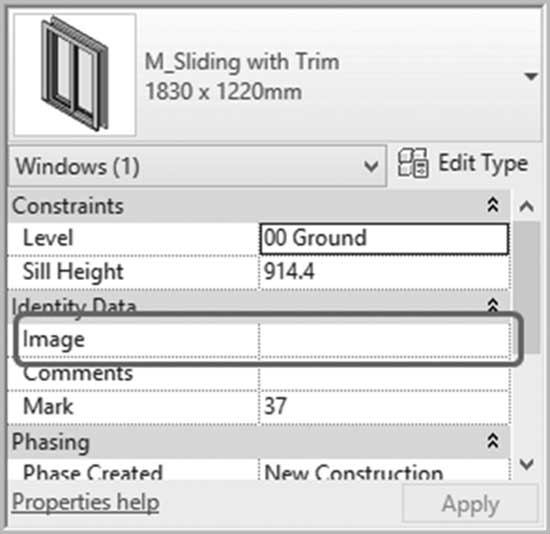

  • 选择所需图元之一（门、窗等）。在特性中，找到并单击 图像 字段内部：

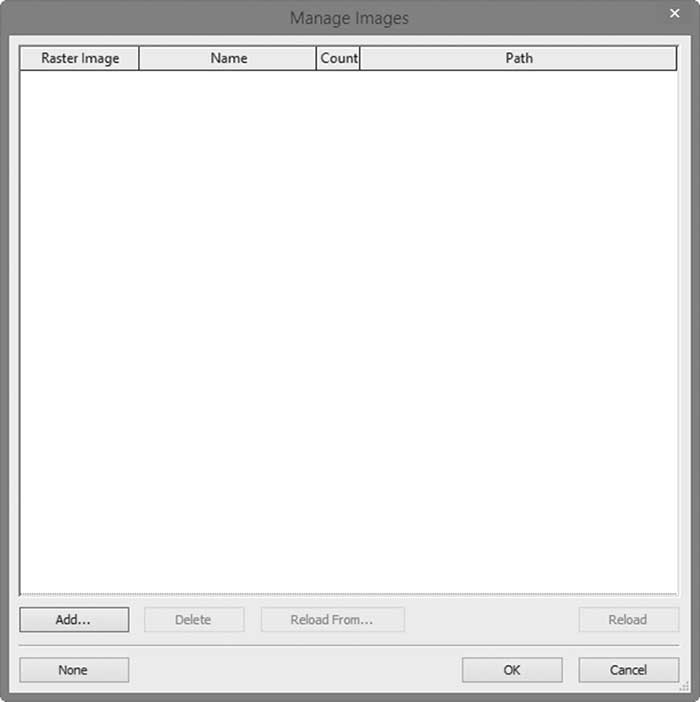

• 单击带有三个点的小按钮，您将看到以下内容：

• 单击 添加 按钮并选择所需的图像。

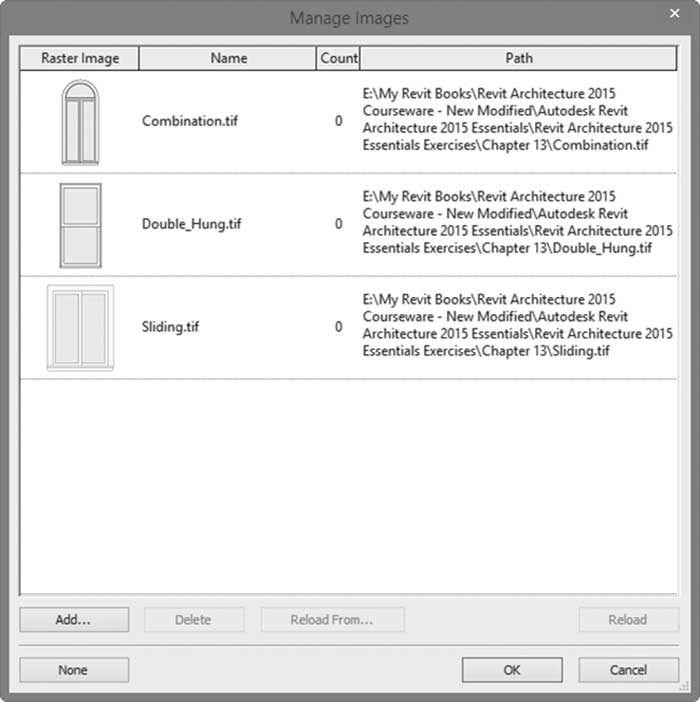

• 以下是结果：

• 从上图中注意到，Revit Architecture 将记住每个图像的路径；更改任何图像文件的位置将导致丢失它，因此，系统会要求您使用“重新加载”按钮重新加载。
• 在将明细表视图添加到图纸之前，您无法看到图像。
