测量命令
- 如果您想测量图元长度或两点之间的距离而不插入尺寸标注，可以使用“测量”命令。
- 此命令可用于二维和三维视图
-

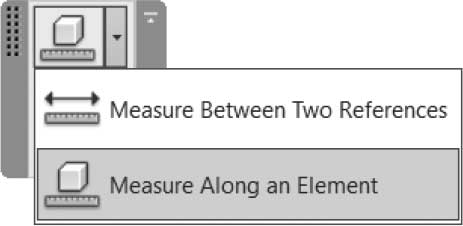

要发出此命令，请转到修改选项卡，找到测量面板，然后单击两个选项按钮之一（相同的命令可以在快速访问工具栏中找到）：
- 测量两点之间的距离
- 沿图元测量
- 对于第一个选项（您可以在二维和三维视图中使用），您需要在模型中选择两个点，Revit 将向您显示一个尺寸标注（您无法选择或控制）和一个角度。使用选项栏，单击“链”选项打开，它将允许您测量多个点之间的距离，总数将显示在选项栏中：
-
对于三维视图，您可以使用
Ctrl键来获得垂直距离测量 - 对于第二个选项（仅在二维中可用），您将单击一个图元，如墙，它将显示尺寸标注（您无法控制从墙的哪个点到哪个点）
