CommandManager
您可以从四个位置调用 SOLIDWORKS 中的工具：CommandManager、屏幕顶部的 SOLIDWORKS 菜单、工具栏和快捷菜单。CommandManager 停靠在绘图区域上方。在使用 CommandManager 时，您会发现从 CommandManager 调用工具是最方便的方法。不同的设计环境使用不同类型的 CommandManager。接下来将讨论这些 CommandManager。
零件模式 CommandManager
在零件模式中可以调用许多 CommandManager。接下来将介绍在此环境中设计过程中广泛使用的 CommandManager。

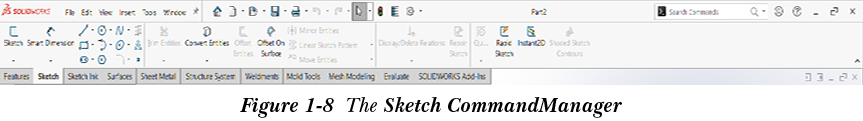

草图 CommandManager
此 CommandManager 用于进入和退出二维和三维草图绘制环境。此 CommandManager 中可用的工具用于为特征绘制草图。此 CommandManager 还用于为草图实体添加关系和智能尺寸。草图 CommandManager 如图 1-8 所示。
特征 CommandManager

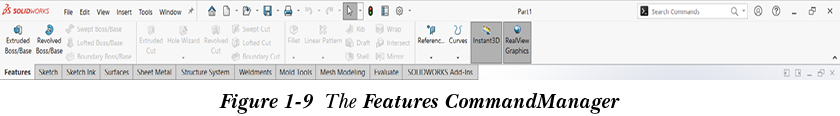

这是零件模式中提供的最重要的 CommandManager 之一。绘制草图后，您需要使用建模工具将草图转换为特征。此 CommandManager 包含用于基于特征的实体建模的所有建模工具。特征 CommandManager 如图 1-9 所示。
MBD CommandManager

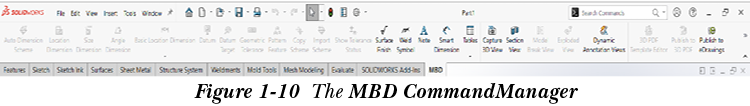

此 CommandManager 用于为零件的特征添加尺寸和公差。MBD CommandManager 如图 1-10 所示。
钣金 CommandManager

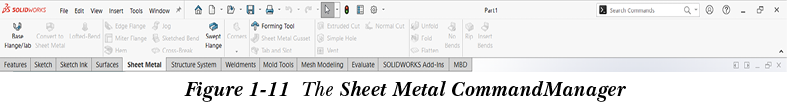

此 CommandManager 为您提供用于创建钣金零件的工具。在 SOLIDWORKS 中，您还可以在零件模式下工作时创建钣金零件。这是借助图 1-11 所示的钣金 CommandManager 完成的。

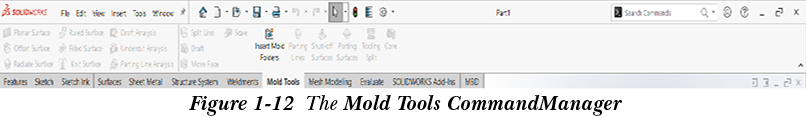

模具工具 CommandManager
此 CommandManager 中的工具用于设计模具并提取其核心和型腔。模具工具 CommandManager 如图 1-12 所示。

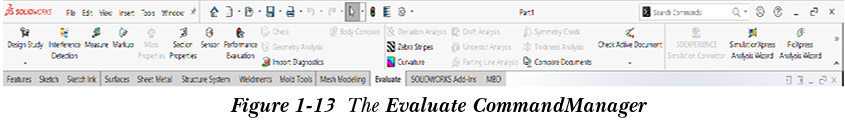

评估 CommandManager
此 CommandManager 用于测量两个实体之间的距离、在设计中添加方程式、计算实体模型的质量属性等。评估 CommandManager 如图 1-13 所示。
曲面 CommandManager

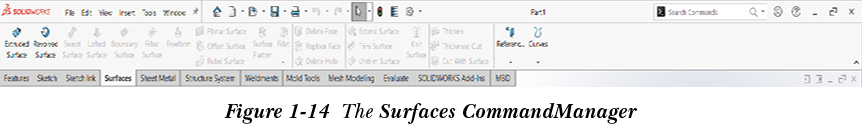

此 CommandManager 用于创建复杂的曲面特征。这些曲面特征可以转换为实体特征。曲面 CommandManager 如图 1-14 所示。

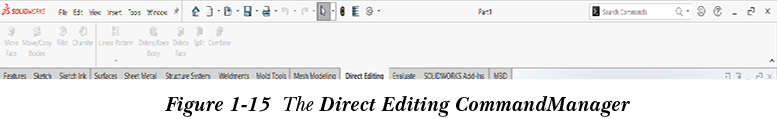

直接编辑 CommandManager
此 CommandManager 包含用于编辑特征的工具（图 1-15）。
数据迁移 CommandManager

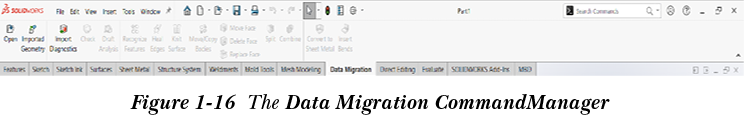

此 CommandManager 包含用于处理在其他软件包或其他环境中创建的模型的工具（图 1-16）。
装配体模式 CommandManager
装配体模式中的 CommandManager 用于装配零部件、创建爆炸直线草图以及模拟装配体。接下来将讨论装配体模式中的 CommandManager。

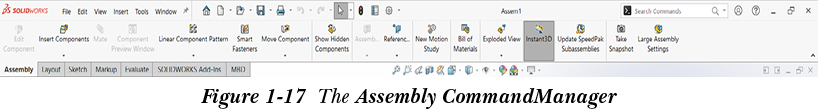

装配体 CommandManager
此 CommandManager 用于插入零部件并向装配体应用各种类型的配合。配合是可以应用于零部件以限制其自由度的约束。您还可以在装配体中移动和旋转零部件、更改装配体和单个零部件的隐藏和压缩状态、编辑装配体的零部件等。装配体 CommandManager 如图 1-17 所示。

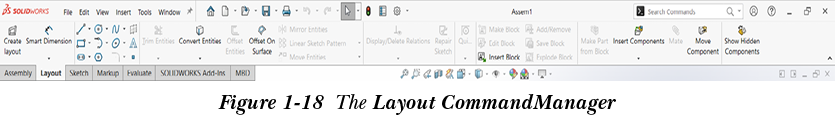

布局 CommandManager
此 CommandManager 中的工具（图 1-18）用于创建和编辑块。
工程图模式 CommandManager
您可以在工程图模式中调用许多 CommandManager。接下来将讨论在此模式的设计过程中广泛使用的 CommandManager。

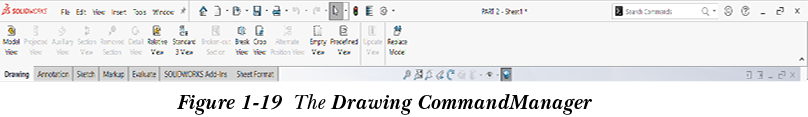

工程图 CommandManager
此 CommandManager 用于生成现有模型或装配体的工程图视图。使用此 CommandManager 可以生成的视图包括模型视图、三个标准视图、投影视图、剖视图、旋转剖视图、局部视图、剪裁视图、相对视图、辅助视图等。工程图 CommandManager 如图 1-19 所示。

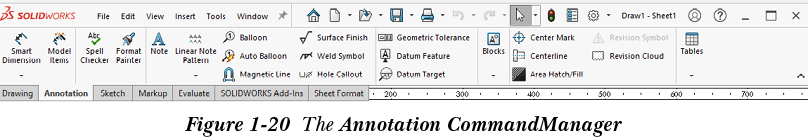

注解 CommandManager
注解 CommandManager 用于生成模型项目和向工程图视图添加注释、零件序号、形位公差、表面粗糙度符号等。注解 CommandManager 如图 1-20 所示。
自定义 CommandManager
如果您经常使用某一组特定工具，可以创建自定义 CommandManager 以满足您的需求。为此，右键单击 CommandManager 中的选项卡；将显示快捷菜单。从快捷菜单中选择自定义选项；将显示自定义对话框。同时，一个新选项卡将添加到 CommandManager 中。单击此选项卡；将显示一个弹出菜单，其中空选项卡作为第一个选项，后面是工具栏列表。选择空选项卡选项；另一个名为新选项卡的选项卡将添加到 CommandManager 中。重命名新选项卡。接下来，从自定义对话框中选择命令选项卡。从类别列表框中选择一个类别；所选类别下的工具将显示在按钮区域中。选择一个工具，按住鼠标左键，将工具拖到自定义 CommandManager 中；该工具将被添加到自定义 CommandManager 中。从自定义对话框中选择确定。
要将工具栏的所有工具添加到新 CommandManager 中，请调用自定义对话框并单击新选项卡；将显示一个弹出菜单，其中空选项卡作为第一个选项，后面是工具栏列表。从弹出菜单中选择一个工具栏；该工具栏中的所有工具将添加到新选项卡中，其名称将更改为该工具栏的名称。
要删除自定义 CommandManager，请如前所述调用自定义对话框。接下来，选择要删除的 CommandManager 选项卡并右键单击；将显示快捷菜单。从快捷菜单中选择删除选项；该 CommandManager 将被删除。
注意
您不能删除默认的 CommandManager。
