添加沉头孔

添加沉头孔

模型的下一个特征是沉头孔。沉头孔使用 异型孔向导（Hole Wizard） 工具创建。如前所述，SOLIDWORKS 的异型孔向导工具是任何 CAD 软件包中可用的最大的标准工业虚拟孔生成方法之一。您可以使用异型孔向导工具为模型创建可容纳标准紧固件的标准孔。

1. 从特征 CommandManager 中选择异型孔向导（Hole Wizard）按钮；将显示孔规格 PropertyManager。
2. 从 PropertyManager 的孔类型卷展栏中选择柱形沉头孔（Counterbore）按钮。

现在，您需要设置参数以定义柱形沉头孔。

3. 从 PropertyManager 中孔类型卷展栏的标准（Standard）下拉列表中选择 ANSI Metric 选项。
4. 从孔类型卷展栏的类型（Type）下拉列表中选择 Hex Bolt - ANSI B18.2.3.5M 选项。
5. 从孔规格卷展栏的尺寸（Size）下拉列表中选择 M8 选项，从配合（Fit）下拉列表中选择普通（Normal）选项。
6. 选择显示自定义大小（Show custom sizing）复选框；柱形沉头孔的参数将显示在不同的微调框中，如图 6-46 所示。您可以使用这些微调框创建用户定义的柱形沉头孔。

孔规格 PropertyManager 的显示自定义大小复选框用于创建用户定义的孔特征。如果您更改标准孔参数的默认值，相应的微调框将变为黄色。

此外，此区域中将显示恢复默认值（Restore Default Values）按钮。您可以选择此按钮以恢复标准孔的默认值。

从图 6-43 可以明显看出，模型的通孔直径为 8.8 mm，沉头孔直径为 18 mm。因此，您需要根据要求设置微调框的值。

7. 将通孔直径微调框的值设置为 8.8 mm，沉头孔直径微调框的值设置为 18 mm，沉头孔深度微调框的值设置为 5.6 mm。
8. 从终止条件卷展栏的终止条件下拉列表中选择完全贯穿（Through All）选项。

指定柱形沉头孔的所有必需参数后，您需要定义其放置位置。

9. 从孔规格 PropertyManager 中选择位置（Positions）选项卡；系统提示您使用尺寸和其他草图绘制工具来定位孔。此外，选择光标被点光标替换。
10. 将点光标移向基础特征的顶部平面，并在其上任意位置指定点。

由于您已将点放置在基础特征顶部平面的任意位置，因此需要添加所需的关系和尺寸以定义放置点的正确位置。在此之前，您可以将模型显示从带边线上色更改为隐藏线可见，以获得更好的可视化效果。

11. 在绘图区域中右键单击；将显示快捷菜单。接下来，从快捷菜单中选择选择（Select）选项。
12. 从视图（前导）工具栏中的显示样式飞出工具栏中选择隐藏线可见（Hidden Lines Visible）按钮；模型的显示样式将更改为隐藏线可见。
13. 单击显示/删除关系下拉按钮，从快捷菜单中选择添加关系（Add Relation）选项；将显示添加关系 PropertyManager 在绘图区域的左侧。

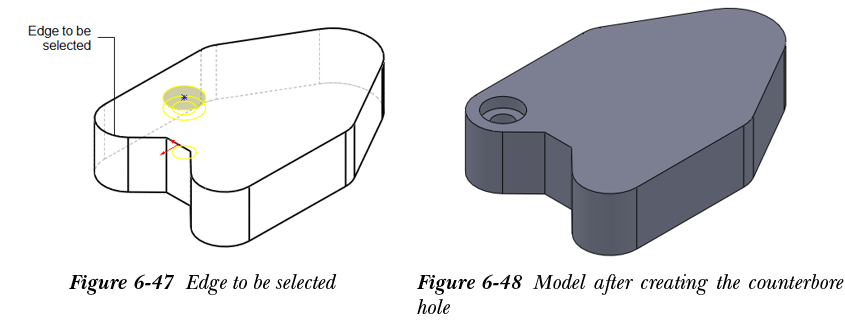

14. 选择柱形沉头孔的放置点，然后选择基础特征的边线，参考图 6-47。
15. 从 PropertyManager 的添加关系卷展栏中选择同心（Concentric）按钮；所选对象之间即应用同心关系。接下来选择 OK；将显示孔位置 PropertyManager。
16. 从孔位置 PropertyManager 中选择 OK 按钮；柱形沉头孔即创建完成。接下来，将模型的显示样式更改为带边线上色样式。使用带边线上色显示样式创建柱形沉头孔后的模型如图 6-48 所示。
