创建前照灯灯罩
零件描述

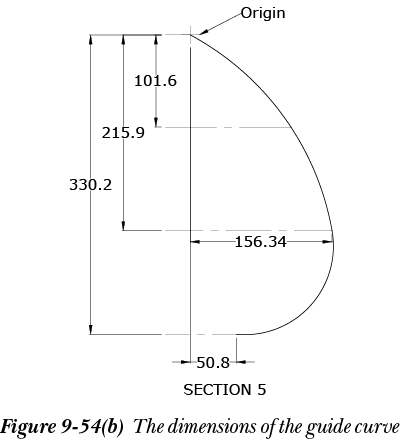

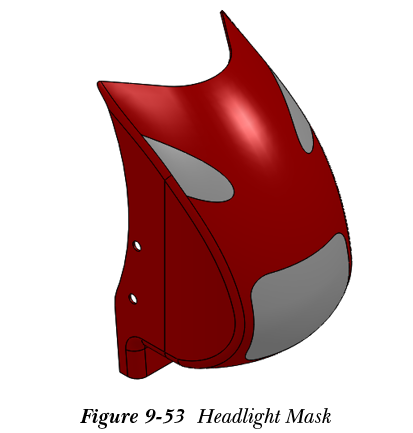

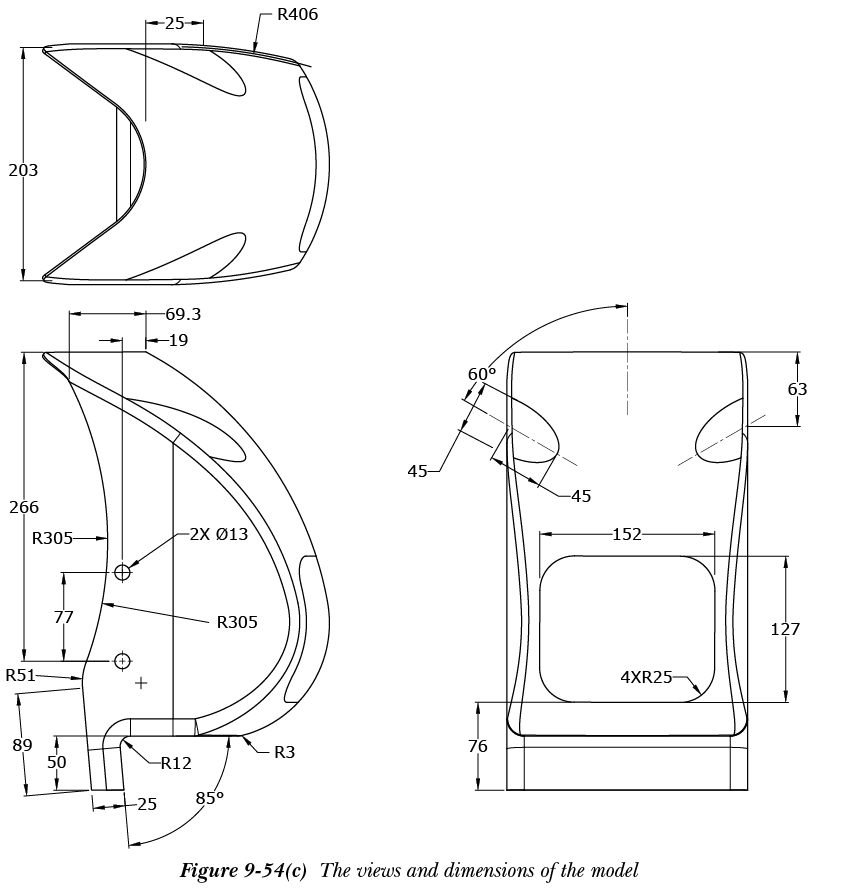

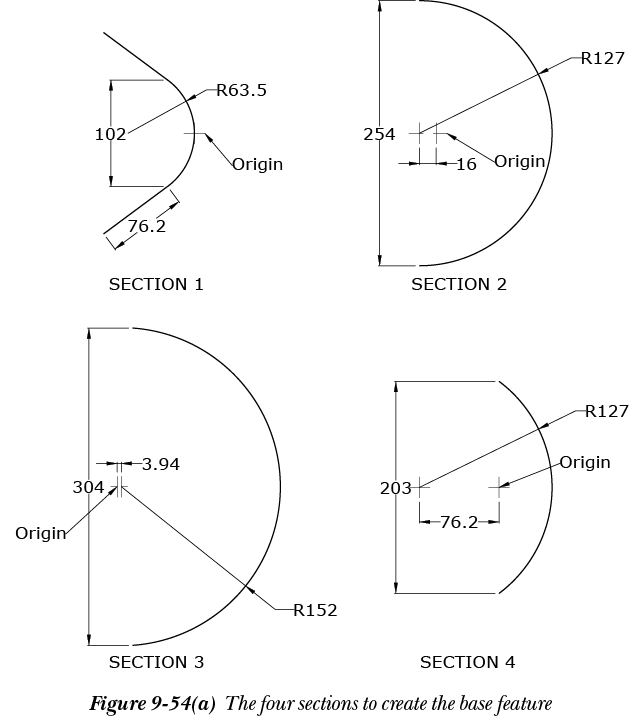

在本节中，您将创建前照灯灯罩，如图 9-53 所示。模型的基础特征将通过沿引导曲线混合四个不同截面来创建。用于创建基础特征的四个截面如图 9-54(a) 所示。截面 1 和 2 之间的间距为 101.6 mm，截面 1 和 3 之间为 215.9 mm，截面 1 和 4 之间为 330.2 mm。此模型将使用曲面建模工具创建。引导曲线的尺寸如图 9-54(b) 所示。前照灯灯罩的不同视图和尺寸如图 9-54(c) 所示。应用 3 mm 的厚度。假设缺失的尺寸。（预计时间：50 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-09-tutorial4。
