创建减震器弹簧

创建减震器弹簧

零件说明

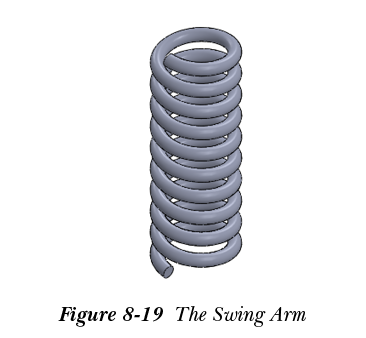

在本节中，您将创建减震器弹簧，如图 8-19 所示。弹簧的直径为 60 mm，弹簧的高度为 184 mm，弹簧的螺距为 19 mm。（预计时间：15 分钟）

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-08-tutorial2。

创建螺旋曲线作为扫描特征的路径

要创建螺旋曲线，首先需要使用螺旋线/涡状线（Helix and Spiral）工具创建弹簧的螺旋曲线。该工具用于创建螺旋曲线或涡状曲线。此曲线通常用作扫描路径来创建弹簧、螺纹、螺旋线圈等。

1. 新建一个 SOLIDWORKS 零件文档。
2. 从“曲线”弹出工具栏中选择螺旋线/涡状线（Helix and Spiral）按钮，参考图 8-20；“螺旋线/涡状线”PropertyManager 显示，并提示您选择一个平面来创建草图以定义螺旋线横截面。

3. 选择上视基准面作为草图绘制平面，进入草图绘制环境。
4. 绘制直径为 60 mm 的圆。接着，退出草图绘制环境；“螺旋线/涡状线”PropertyManager 显示，绘图区中显示默认值的螺旋曲线预览。将模型的当前视图更改为等轴测视图。
5. 从“螺旋线/涡状线”PropertyManager 中“定义方式”卷展栏的“类型”下拉列表中选择“高度和螺距”选项。

“类型”下拉列表用于定义指定螺旋曲线参数的不同方法。此下拉列表的“高度和螺距”选项用于以螺旋线的高度和螺距来定义螺旋曲线的参数。此下拉列表的“螺距和圈数”选项用于指定螺旋曲线的螺距和圈数。此下拉列表的“高度和圈数”选项用于以总螺旋高度和圈数的形式定义螺旋曲线的参数。此下拉列表的“涡状线”选项用于创建螺旋线圈。

6. 确保在 PropertyManager 的“参数”卷展栏中选择了“恒定螺距”单选按钮。接着，在“参数”卷展栏中将“高度”微调框的值设置为 184 mm，将“螺距”微调框的值设置为 19 mm。您会注意到，当您修改微调框中的值时，螺旋曲线的预览会自动更新。

“恒定螺距”单选按钮用于创建恒定螺距的螺旋曲线。您也可以通过从 PropertyManager 的“参数”卷展栏中选择“可变螺距”单选按钮来创建可变螺距的螺旋曲线。

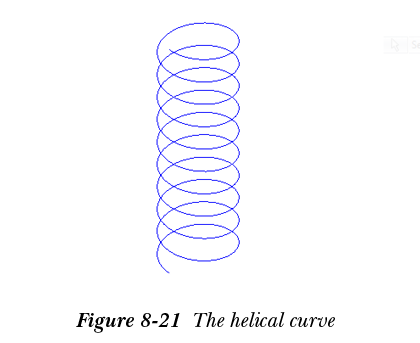

7. 确保“起始角度”微调框的值设置为 0，并选择了“顺时针”单选按钮。接着，选择 OK 按钮；螺旋曲线即创建完成，如图 8-21 所示。

“参数”卷展栏的“顺时针”和“逆时针”单选按钮用于定义螺旋线的旋转方向。

创建扫描特征的轮廓

接下来，需要创建扫描特征的轮廓。轮廓的草图将绘制在顶部端点处垂直于曲线的平面上。

1. 创建一个垂直于路径且位于顶部端点处的平面。为此，调用“基准面”PropertyManager。接着，选择螺旋曲线作为第一个参考，然后选择其顶部端点作为第二个参考。
2. 选择新建的基准面作为草图绘制平面，进入草图绘制环境。

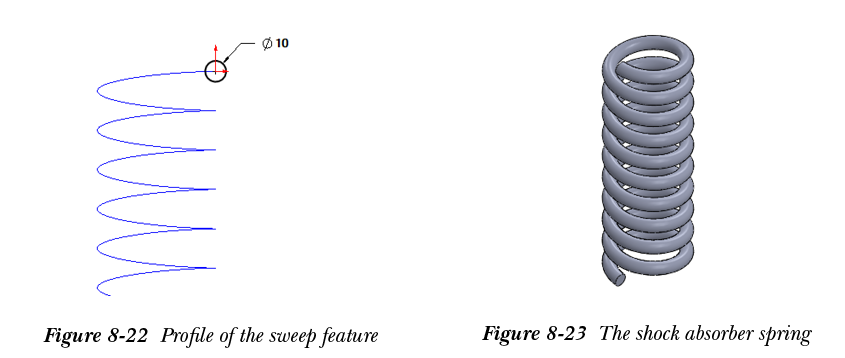

3. 接着，绘制直径为 10 mm 的圆，并在圆心与螺旋曲线之间添加穿透关系，参考图 8-22。接着，退出草图绘制环境；扫描特征的轮廓即创建完成，垂直于螺旋曲线。

创建扫描特征

创建扫描特征的轮廓和路径后，您将创建扫描特征以完成弹簧的创建。

1. 调用“扫描”PropertyManager，选择直径为 10 mm 的圆作为轮廓，然后选择螺旋曲线作为路径；扫描特征的预览显示。接着，退出 PropertyManager；弹簧即创建完成，如图 8-23 所示。

保存模型

创建减震器弹簧后，需要将其保存到 Motor Cycle Project 文件夹中。

1. 将模型以 Shock Absorber Spring 为名称保存到 Motor Cycle Project 文件夹中。
2. 从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
