创建曲轴箱盖
零件说明

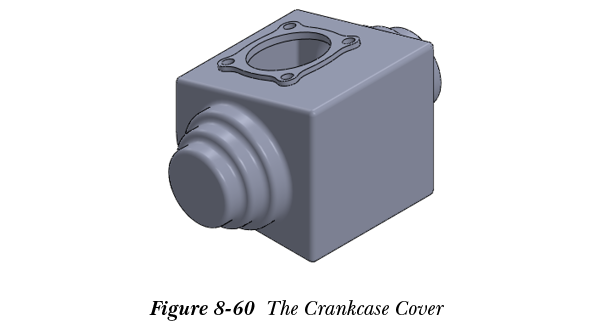

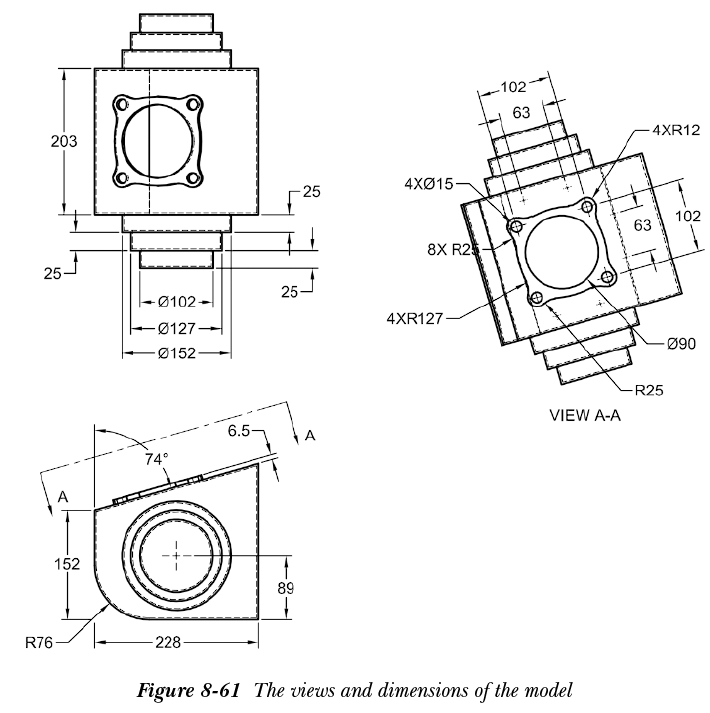

在本节中，您将创建曲轴箱盖，如图 8-60 所示。模型的主视图和前视图及尺寸如图 8-61 所示。应用半径为 6 mm 的圆角。此外，壁厚为 2.5 mm。（预计时间：30 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-08-tutorial6。
新建零件文档
- 使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。
创建曲轴箱盖

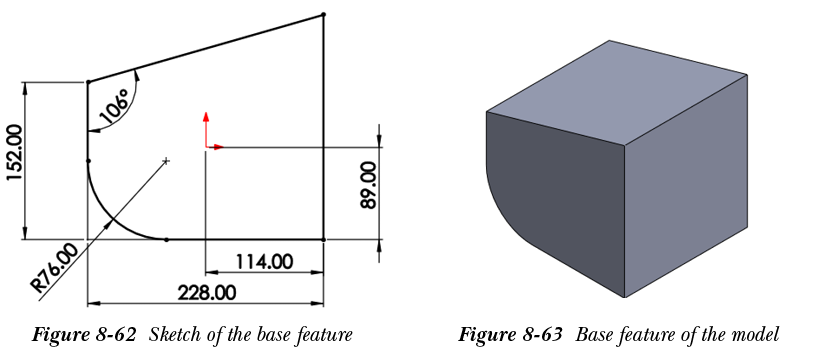

- 选择前视基准面作为草图绘制平面，进入草图绘制环境，绘制基础特征的草图，如图 8-62 所示。接着，退出草图绘制环境，使用“中面”选项将草图拉伸 203 mm，参考图 8-63。

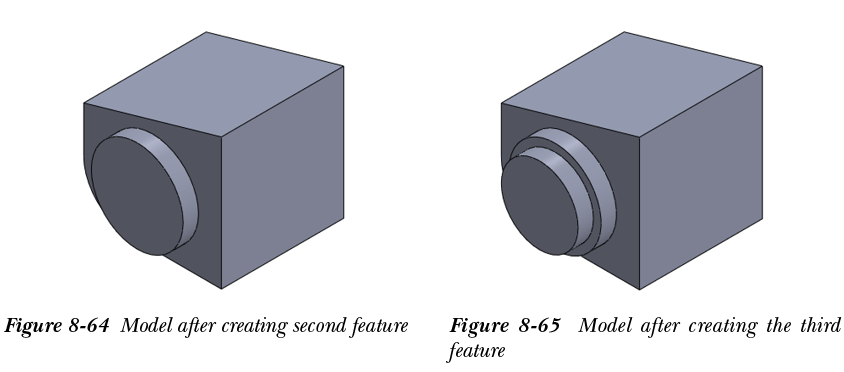

- 创建模型的第二个特征，即拉伸特征，参考图 8-64。尺寸请参考图 8-61。
- 创建模型的第三个拉伸特征，参考图 8-65。尺寸请参考图 8-61。

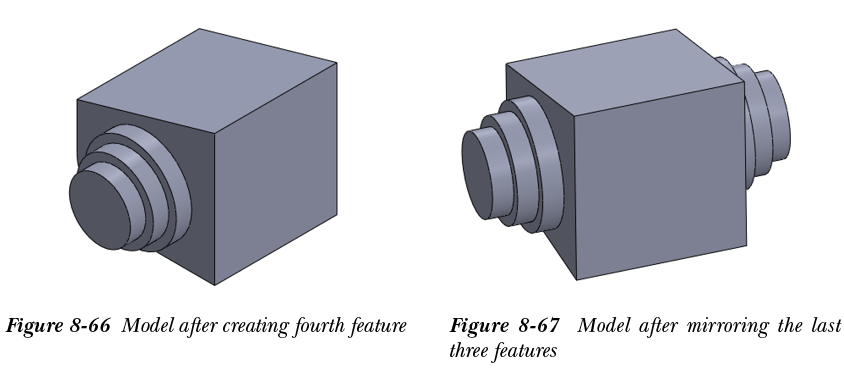

- 创建模型的第四个拉伸特征，参考图 8-66。尺寸请参考图 8-61。
- 创建第二个、第三个和第四个拉伸特征关于前视基准面的镜像特征。镜像最后三个拉伸特征后的模型如图 8-67 所示。

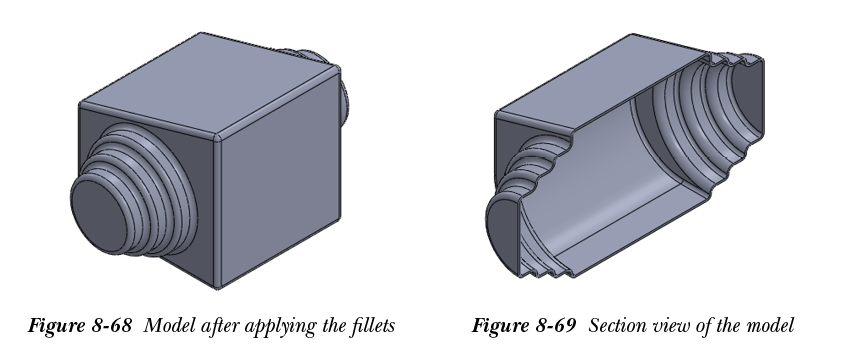

- 在模型的尖锐边线上应用半径为 6 mm 的圆角，参考图 8-68。
- 通过指定壁厚 2.5 mm 创建抽壳特征。创建抽壳特征后模型的剖视图如图 8-69 所示。

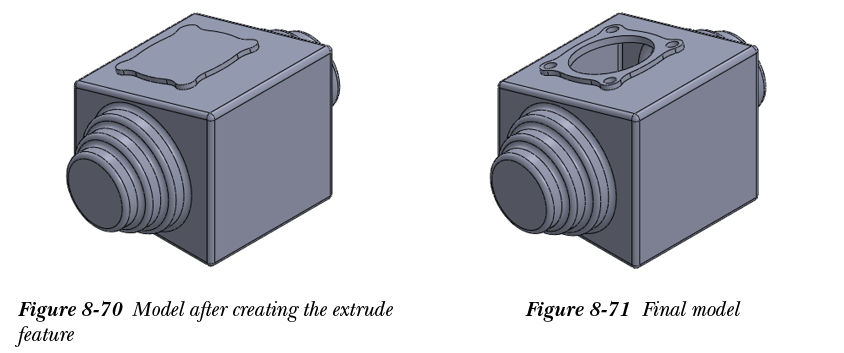

- 在模型的顶部倾斜面上创建拉伸特征，如图 8-70 所示。尺寸请参考图 8-61。
-
使用
拉伸切除（Extruded Cut）工具的“成形到下一面”选项创建拉伸切除特征。创建所有特征后的最终模型如图 8-71 所示。
保存模型
创建模型后，需要将其保存到 Motor Cycle Project 文件夹中。
- 将模型以 Crankcase Cover 为名称保存到 Motor Cycle Project 文件夹中。
- 从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
