模型的下一个特征是一个简单孔特征。

1. 从绘图区中，选择切除特征的右侧平面，然后从 SOLIDWORKS 菜单中选择 插入 > 特征 > 简单直孔（Insert > Features > Simple Hole）；将调用 孔（Hole） PropertyManager。同时，带有默认值的简单直孔预览将显示在绘图区中。
2. 从 终止条件（End Condition） 下拉列表中选择 完全贯穿（Through All） 选项，并在 孔（Hole） PropertyManager 的 方向 1（Direction 1） 卷展栏中将 孔直径（Hole Diameter） 微调框的值设置为 20 mm，作为孔的直径。
3. 选择 OK 按钮；孔特征将任意放置在所选面上。

将孔任意放置在所选面上后，您需要通过应用尺寸来定位它。

4. 从 FeatureManager 设计树中选择孔特征；光标附近将显示一个弹出工具栏。接下来，从弹出工具栏中选择 编辑草图（Edit Sketch） 按钮；将调用草图绘制环境。

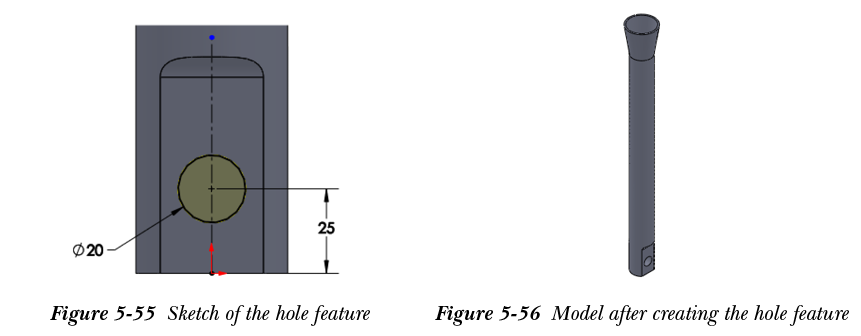

5. 将模型的当前方向更改为垂直于视图，并对孔特征的草图应用所需的尺寸和约束，参考图 5-55。
6. 按键盘上的 Ctrl + B 重建模型；孔特征即被定位。创建孔特征后的模型等轴测视图如图 5-56 所示。
