创建制动钳制动片

创建制动钳制动片

零件说明

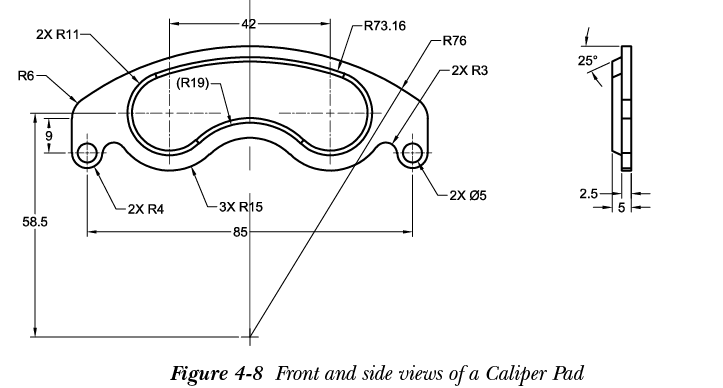

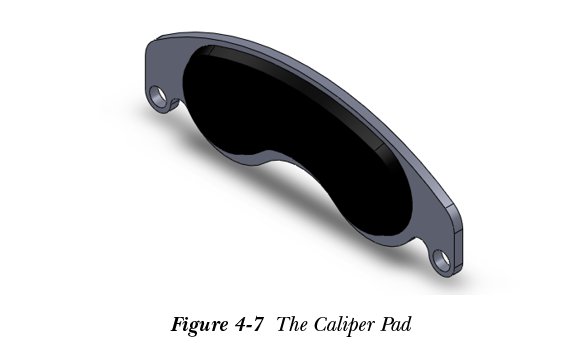

在本节中，您将创建一个制动钳制动片，如图 4-7 所示。它对第 1 章中创建的圆形制动盘施加压力和摩擦力。制动钳制动片的第一个特征是一个拉伸特征，第二个特征是一个带 25 度拔模斜度的拉伸特征，第三个特征是一个切除特征。创建模型后，您将打开阴影显示，并为带拔模斜度的拉伸特征应用黑色。模型的前视图和侧视图如图 4-8 所示。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-04-tutorial2。

新建零件文档

1. 使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。

新建零件文档后，即可创建模型的基础特征。

创建基础特征

模型的基础特征是通过使用 拉伸凸台/基体（Extruded Boss/Base） 工具创建的拉伸特征。

1. 通过选择 拉伸凸台/基体（Extruded Boss/Base） 工具调用“拉伸”PropertyManager。
2. 选择前视基准面作为草图基准面；将进入草图环境，且所选基准面垂直于视图方向。

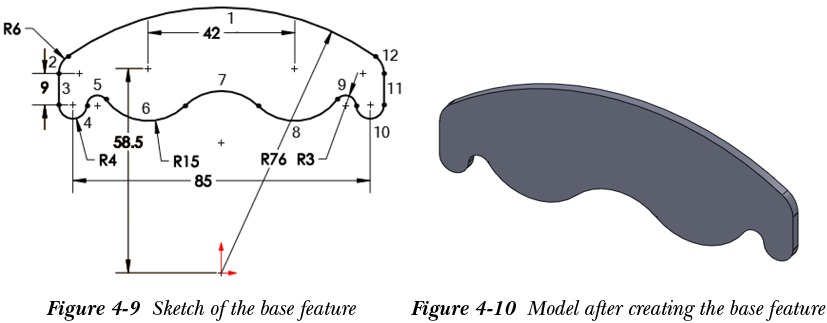

3. 使用“草图”CommandManager 中提供的工具绘制基础特征的草图，并对草图标注尺寸。草图应类似于图 4-9 所示。为便于参考，草图中的圆弧和直线已编号。

注意

在图 4-9 所示的草图中，草图的全部实体之间应用了相切关系，圆弧 2 和 12、直线 3 和 11、圆弧 4 和 10、圆弧 5 和 9、圆弧 6 和 8、圆弧 7 和 8 之间应用了相等关系。此外，直线 3 和直线 11 应用了竖直关系。圆弧 6 和 8 的中心点与圆弧 4 和 10 的中心点之间应用了水平关系，以使草图完全定义。确保圆弧 1 的中心点位于原点，且圆弧 7 的中心点与中心线重合。

4. 单击确认角退出草图环境；“凸台-拉伸”PropertyManager 将显示在绘图区左侧，模型的方向将更改为等轴测方向。同时，将显示带默认值的拉伸特征预览。
5. 从 PropertyManager 的“方向 1”卷展栏中的“终止条件”下拉列表中选择“两侧对称”选项。
6. 在“方向 1”卷展栏中将“深度”微调框的值设置为 2.5。
7. 从“凸台-拉伸”PropertyManager 中选择“确定”按钮；基础特征即创建完成。创建基础特征后模型的等轴测视图如图 4-10 所示。

创建第二个特征

模型的第二个特征是带 25 度拔模斜度的拉伸特征。拔模斜度用于使生成的特征产生锥度。

1. 调用 拉伸凸台/基体（Extruded Boss/Base） 工具，并选择基础特征的前平面作为草图基准面；将进入草图环境。
2. 使用 正视于（Normal To） 工具使模型垂直于视图方向。

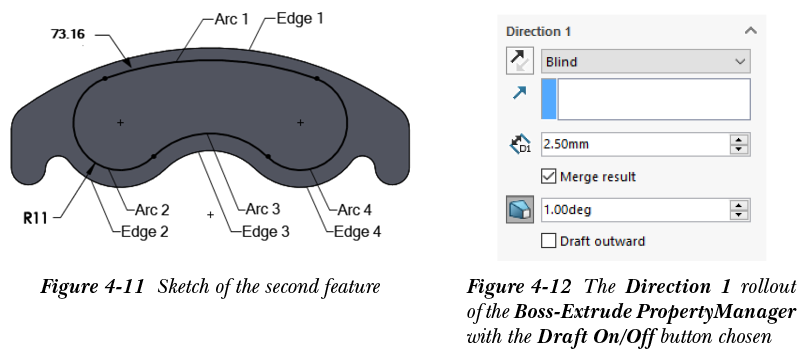

3. 使用“草图”CommandManager 中提供的工具绘制拉伸特征的草图。应用所需的关系和尺寸，参见图 4-11。

注意

在图 4-11 所示的草图中，草图的所有圆弧之间应用了相切关系。此外，边 1 和圆弧 1、边 2 和圆弧 2、边 3 和圆弧 3、边 4 和圆弧 4 之间应用了同心关系，以使草图完全定义。

4. 单击确认角退出草图环境；“凸台-拉伸”PropertyManager 将显示在绘图区左侧。同时，将显示拉伸特征的预览。
5. 将模型的当前方向更改为等轴测。接着，在 PropertyManager 的“方向 1”卷展栏中将“深度”微调框的值设置为 2.5。

从图 4-8 可以明显看出，此拉伸特征是以 25 度拔模斜度创建的。

6. 从 PropertyManager 的“方向 1”卷展栏中选择“拔模开/关”按钮；PropertyManager 中的“拔模角度”微调框和“向外拔模”复选框将启用，参见图 4-12。

“拔模开/关”按钮用于在拉伸草图时指定拔模角度。应用拔模角度可使生成的特征产生锥度。默认情况下不选择此按钮。因此，生成的基体特征将没有任何锥度。但是，如果您想为特征添加拔模角度，则需要选择此按钮。一旦选择此按钮，“拔模角度”微调框和“向外拔模”复选框将在 PropertyManager 中可用。您可以在“拔模角度”微调框中输入特征的拔模角度。默认情况下，特征将向内产生锥度。如果您想使特征向外产生锥度，请选中显示在“拔模角度”微调框下方的“向外拔模”复选框。

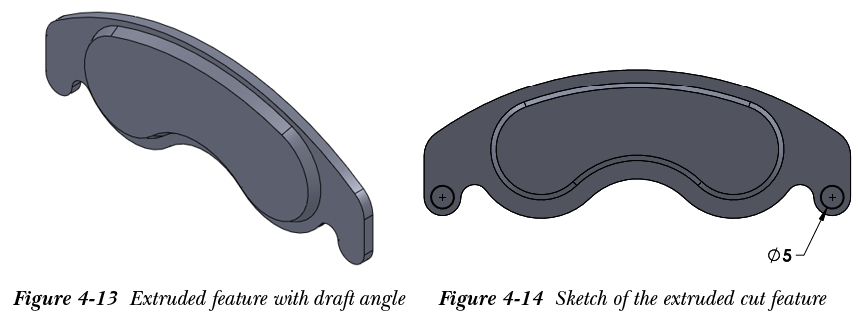

7. 将“拔模角度”微调框的值设置为 25，然后从“凸台-拉伸”PropertyManager 中选择“确定”按钮。创建带 25 度拔模斜度的拉伸特征后的模型如图 4-13 所示。

创建第三个特征

模型的第三个特征是一个拉伸切除特征。

1. 调用 拉伸切除（Extruded Cut） 工具，并选择基础特征的前平面作为草图基准面；将进入草图绘制环境。
2. 将模型的当前方向更改为垂直于视图，并绘制两个直径为 5 的圆，参见图 4-14。

注意

草图中的两个圆直径均为 5，因此您可以在它们之间应用相等关系。此外，您可以在其中一个圆与模型的相应边之间应用同心关系。在图 4-14 中，绘制了两个相同直径的圆以创建拉伸切除特征。您也可以在草图中只绘制一个圆以在特征中创建一个孔，然后通过选择右视基准面作为镜像基准面来镜像该特征以创建第二个切除特征。

3. 退出草图绘制环境；“切除-拉伸”PropertyManager 将显示。接着，将模型的当前方向更改为等轴测。
4. 从 PropertyManager 中“方向 1”卷展栏的“终止条件”下拉列表中选择“成形到下一面”选项。

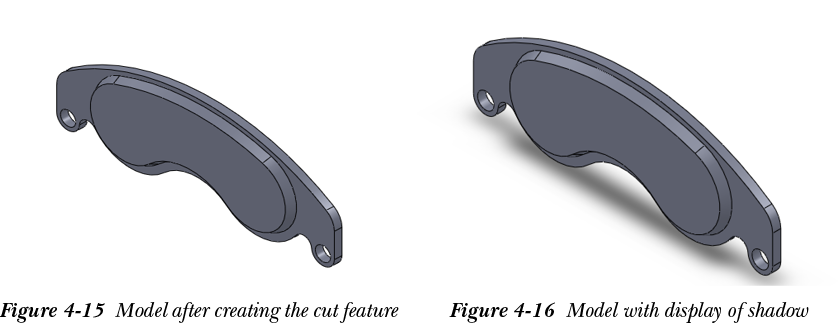

5. 选择“确定”；拉伸切除特征即创建完成，如图 4-15 所示。

显示阴影

如零件说明中所述，您需要显示模型的阴影。

1. 从 SOLIDWORKS 菜单中选择 视图 > 显示 > 带边线上色模式中的阴影 以显示带阴影的模型，如图 4-16 所示。

“带边线上色模式中的阴影”选项用于显示模型的阴影。光源从模型顶部出现，以在当前视图中显示阴影。再次选择同一按钮可停用此阴影模式，反之亦然。

注意

激活“带边线上色模式中的阴影”选项后，在动态定向期间系统性能会受到影响。

为模型指定颜色

如零件说明中所述，您需要为模型的第二个特征指定黑色。

1. 从 SOLIDWORKS 菜单中选择 编辑 > 外观 > 外观；“颜色”PropertyManager 将显示。同时，当前模型的名称将显示在“所选几何体”卷展栏的选择框中。

“颜色”PropertyManager 用于为模型、面、曲面、实体或特征指定颜色。

“所选几何体”卷展栏的“所选实体”选择框用于显示需要指定颜色的所选实体的名称。此外，其左侧有五个按钮，即“选择零件”、“选择面”、“选择曲面”、“选择实体”和“选择特征”。这些按钮用作过滤器，以便进行选择来为模型指定颜色。例如，如果您想为模型的面指定颜色，请清除“所选实体”选择框中的现有选择，然后从“所选几何体”卷展栏中选择“选择面”按钮。这样您就只能选择模型的指定面。

提示

您还可以使用另一种方法调用“颜色”PropertyManager 来指定颜色。在此方法中，首先需要选择一个面；将显示一个弹出工具栏。现在，从此工具栏中选择“外观”按钮；将显示一个弹出菜单，其中包含面、拉伸、实体和零件的名称。选中与所需名称对应的复选框；“颜色”PropertyManager 将显示。

如果您想为某个面指定颜色，请从弹出菜单中选中与该面名称对应的复选框以显示 PropertyManager。接着，选择颜色；颜色将仅指定给所选面。

2. 在“所选几何体”卷展栏的“所选实体”选择框中单击鼠标右键，然后选择“清除选择”以清除现有选择。
3. 从“所选几何体”卷展栏的“所选实体”选择框左侧选择“选择特征”按钮。

“选择特征”按钮允许您仅选择模型的指定特征。

4. 从绘图区选择第二个拉伸特征；所选特征的名称将显示在“所选实体”选择框中。`
5. 单击 PropertyManager 中“颜色”卷展栏的“选取颜色”显示区域中的黑色色块；所选颜色将显示在“颜色”卷展栏的“主色”显示区域中。您还可以使用“颜色的红色分量”、“颜色的绿色分量”和“颜色的蓝色分量”微调框来设置颜色。

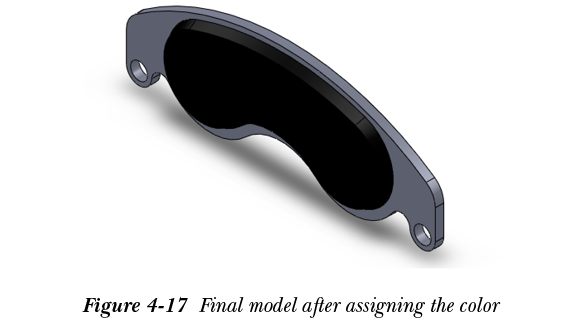

6. 从“颜色”PropertyManager 中选择“确定”按钮；第二个特征的颜色将更改为黑色。为第二个特征指定黑色后的最终模型如图 4-17 所示。

保存模型

创建模型后，您需要将其保存在“Motor Cycle Project”文件夹中。

1. 从菜单栏中选择“保存”按钮以调用“另存为”对话框。接着，浏览到“Motor Cycle Project”文件夹。
2. 在“文件名”编辑框中输入 Caliper Pad 作为模型名称，然后选择“保存”按钮。文档将保存在 DocumentsMotor Cycle ProjectCaliper Pad 中。
3. 通过从 SOLIDWORKS 菜单中选择 文件 > 关闭 来关闭文档。
