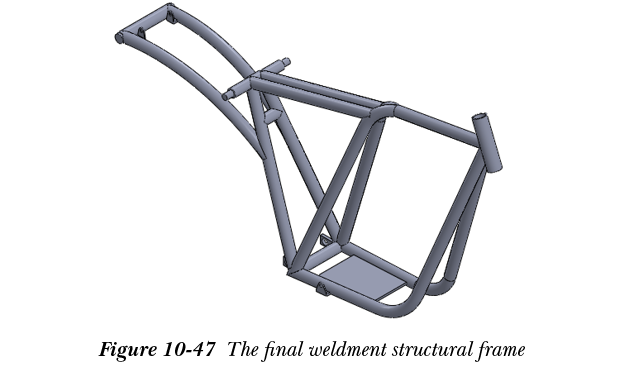

创建焊件结构框架

如简介中所述，焊件结构是在 SOLIDWORKS 的焊件模式下创建的。要创建焊件结构，首先需要使用 2D 和 3D 草图创建框架。

创建框架

在本节中，您需要创建一个基本结构的框架，该框架通过使用 2D 和 3D 草图创建。

使用新建 SOLIDWORKS 文档对话框新建一个 SOLIDWORKS 零件文档。如果当前会话的单位未默认设置为 mm，请将其修改为 mm。

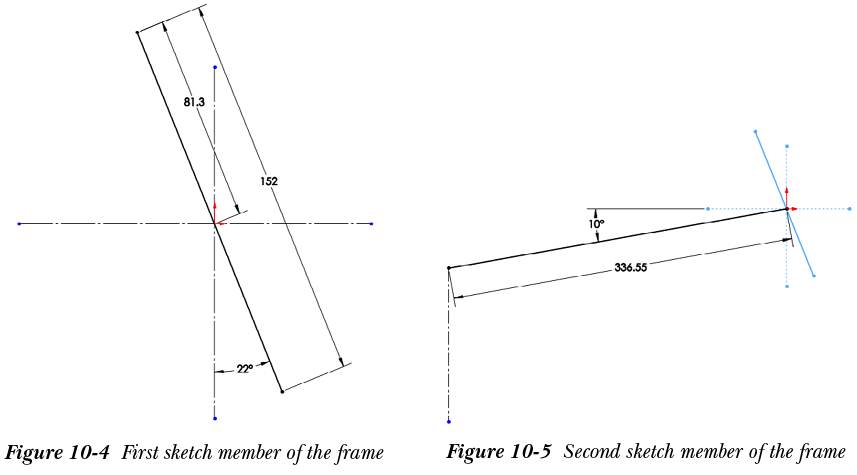

通过选择前视基准面作为草图绘制平面来调用草图绘制环境，然后绘制框架第一个草图构件的草图，如图 10-4 所示。接下来，退出草图绘制环境。
通过选择前视基准面作为草图绘制平面来调用草图绘制环境，然后绘制框架第二个草图实体的草图，如图 10-5 所示。请注意，在此草图实体的端点处创建的竖直构造线将用于在下一步中为框架的第三个草图构件创建基准面。接下来，退出草图绘制环境。

要创建框架的第三个草图实体，首先需要使用创建框架第二个草图实体时创建的竖直构造线来创建基准面。您也可以将竖直构造线创建为单独的草图实体，而不是在第二个草图实体中创建它。

调用基准面 PropertyManager，然后选择在第二个草图实体中创建的竖直构造线作为第一个参考，然后选择前视基准面作为第二个参考。

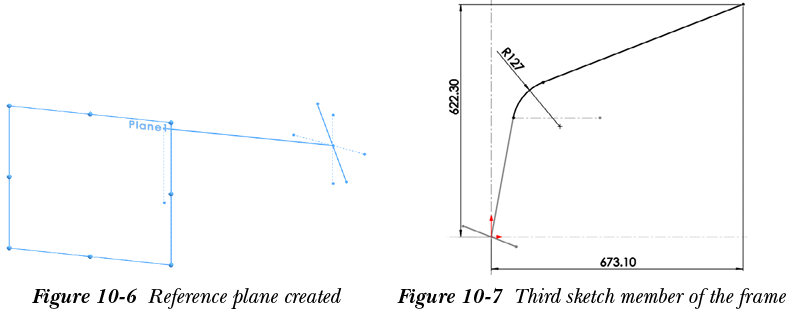

从基准面 PropertyManager 的第二参考卷展栏中选择角度按钮；角度按钮前面的角度微调框被启用。接下来，将角度微调框的值设置为 163.6，然后从 PropertyManager 中选择确定按钮；基准面即被创建，参见图 10-6。
通过选择新创建的基准面作为草图绘制平面来调用草图绘制环境，并绘制框架第三个构件的草图，如图 10-7 所示。接下来，退出草图绘制环境。
通过选择新创建的基准面作为草图绘制平面来调用草图绘制环境，并绘制框架第三个实体的草图，如图 10-7 所示。

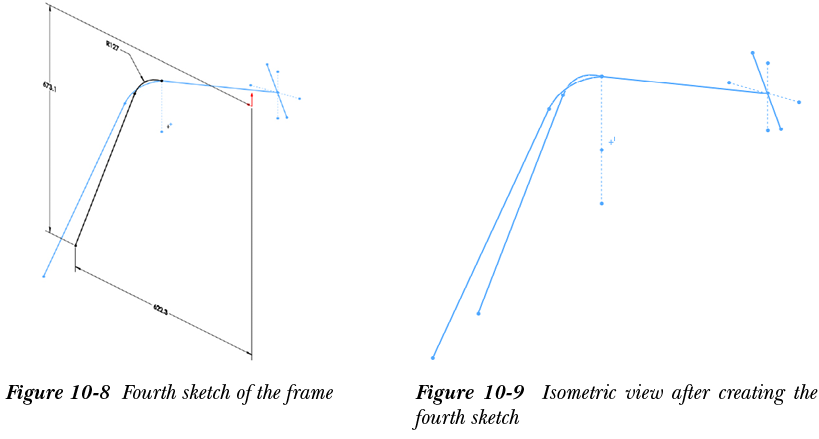

同样，在倾斜 196.4 度创建的基准面上创建框架的第四个草图。该基准面是使用第二个草图实体的竖直构造线作为第一个参考、前视基准面作为第二个参考创建的，参见图 10-8。创建框架第四个草图构件后框架的等轴测视图如图 10-9 所示。

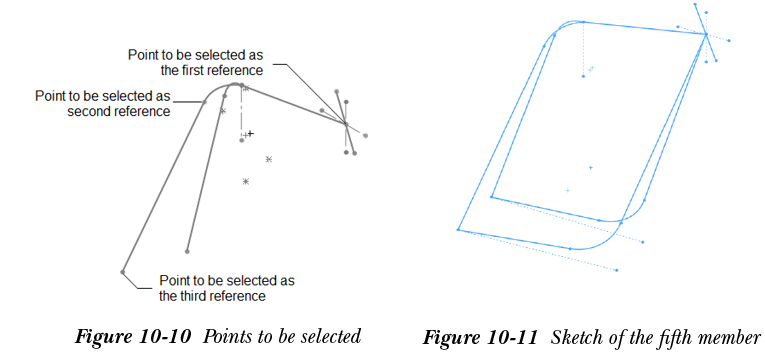

使用第一个、第二个和第三个参考点创建基准面，如图 10-10 所示。接下来，通过选择它作为草图绘制平面来调用草图绘制环境，并绘制第五个构件的草图，如图 10-11 所示。退出草图绘制环境。

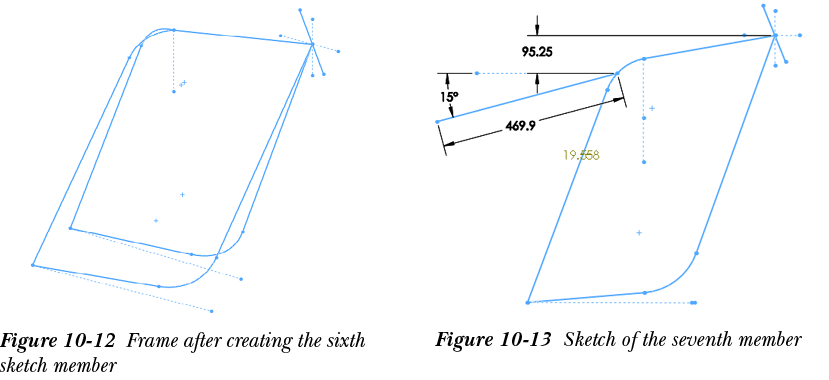

同样，创建框架的第六个草图构件，参见图 10-12。从绘图区域隐藏所有基准面。
创建一个距前视基准面偏移距离为 19.558 mm 的基准面。接下来，通过选择它作为草图绘制平面来调用草图绘制环境，并绘制框架第七个构件的草图，如图 10-13 所示。接下来，退出草图绘制环境。

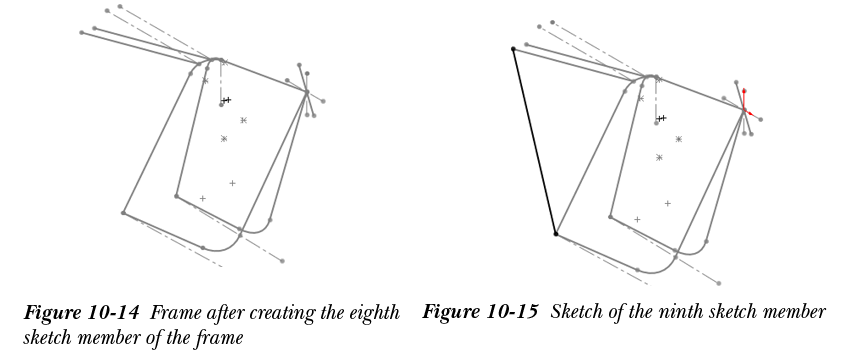

同样，创建框架的第八个草图构件。创建第八个草图构件并隐藏基准面后框架的等轴测视图如图 10-14 所示。
通过从草图 CommandManager 的草图飞出工具栏中选择 3D 草图按钮来调用 3D 草图绘制环境。接下来，使用直线工具绘制框架第九个构件的草图，参见图 10-15。接下来，退出草图绘制环境。

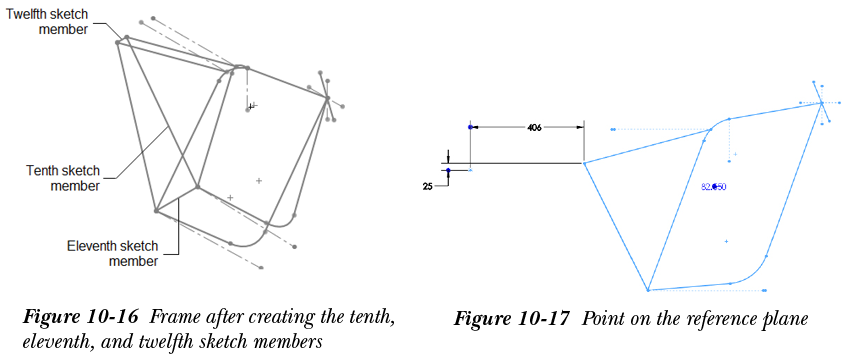

同样，使用直线工具在单独的 3D 草图绘制环境中创建框架的第十、第十一和第十二个草图构件，参见图 10-16。
创建一个距前视基准面偏移距离为 82.55 mm 的基准面，然后通过选择它作为草图绘制平面来调用草图绘制环境。接下来，放置一个点，参见图 10-17。退出草图绘制环境。

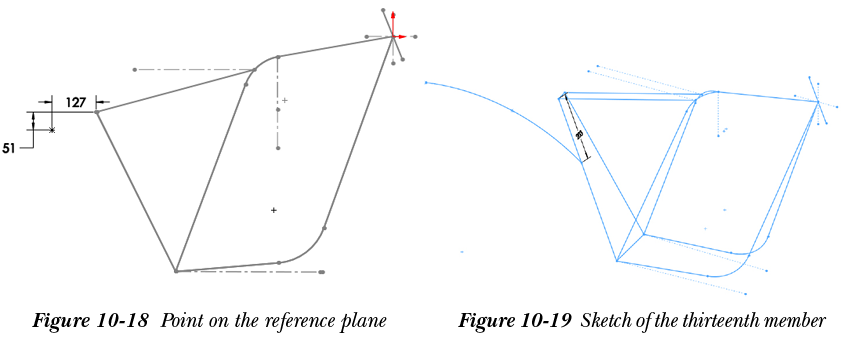

创建一个距前视基准面偏移距离为 68.58 mm 的基准面，然后通过选择它作为草图绘制平面来调用草图绘制环境。接下来，放置点，参见图 10-18。退出草图绘制环境。
调用 3D 草图绘制环境，使用 3 点圆弧工具，通过距前视基准面 82.55 和 68.58 mm 的基准面上创建的点来绘制框架第十三个构件的草图，参见图 10-19。接下来，退出 3D 草图绘制环境。

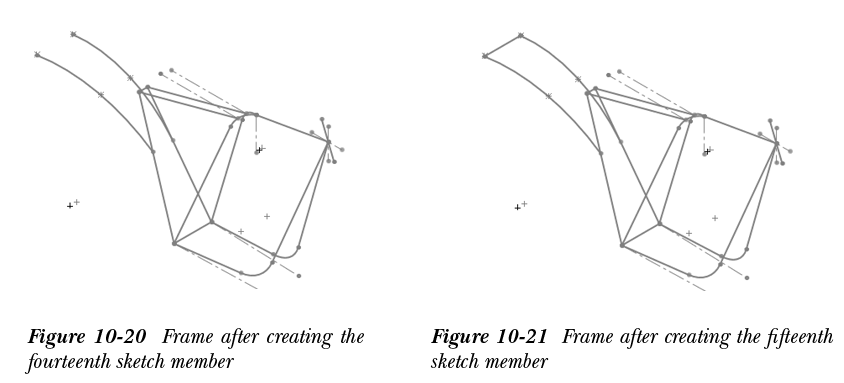

同样，在前视基准面的另一侧创建框架的第十四个草图构件，参见图 10-20。
调用 3D 草图绘制环境，通过连接最后两个构件的端点来创建框架的第十五个草图构件，参见图 10-21。

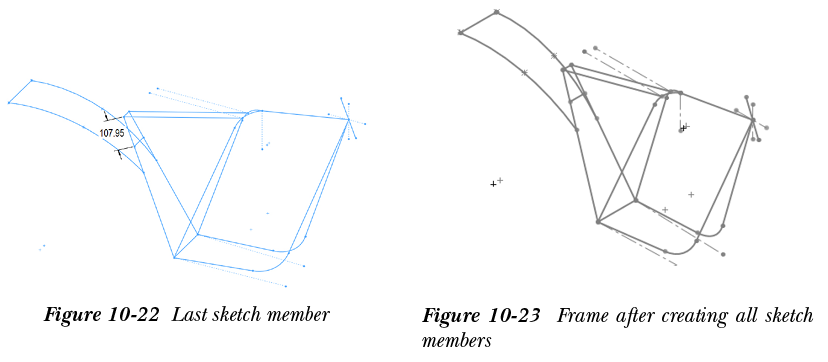

调用 3D 草图绘制环境并创建框架的最后一个草图构件，如图 10-22 所示。创建所有构件后最终的结构框架如图 10-23 所示。

创建结构

创建框架后，您将使用焊件 CommandManager 的结构构件工具来创建焊件结构。

右键单击 CommandManager 选项卡以显示快捷菜单，然后选择焊件选项；焊件选项卡即被添加到 CommandManager 中。
在 CommandManager 中选择焊件选项卡以显示焊件 CommandManager 的工具。

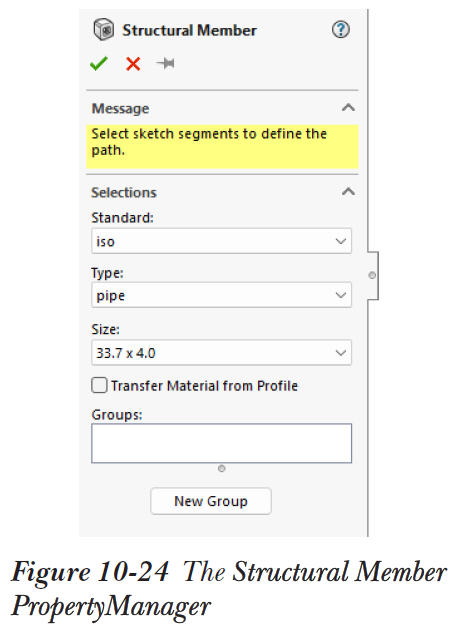

从焊件 CommandManager 中选择结构构件按钮；结构构件 PropertyManager 即被显示，如图 10-24 所示。同时，系统提示您选择扫描轮廓。

图 10-24

结构构件工具用于通过沿用户定义的路径扫描预定义轮廓来创建结构构件特征。

从结构构件 PropertyManager 的选择卷展栏的标准下拉列表中选择 iso 选项，从类型下拉列表中选择 pipe 选项，从大小下拉列表中选择 33.7 x 4.0 选项。

标准下拉列表中的选项用于定义焊件标准，类型下拉列表中的选项用于定义焊件轮廓的类型，大小下拉列表中的选项用于定义焊件轮廓的大小。

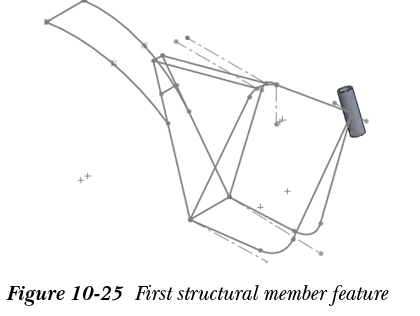

单击 PropertyManager 的组选择区域以将其激活，然后从绘图区域中选择作为框架第一个构件创建的草图；结构特征的预览即显示在绘图区域中。接下来，从 PropertyManager 中选择确定按钮，第一个结构构件特征即被创建，如图 10-25 所示。同时，焊件特征被添加到 FeatureManager 设计树中。

组选择区域用于选择草图线段以定义结构构件的路径。

创建结构构件特征后，您可以编辑其轮廓。为此，展开 FeatureManager 设计树中提供的结构构件节点，然后选择结构构件的草图；将显示一个弹出工具栏。从弹出工具栏中选择编辑草图按钮；草图绘制环境即被调用。编辑结构构件的草图，使其内径变为 25，外径变为 33。退出草图绘制环境。
再次从焊件 CommandManager 中选择结构构件按钮；结构构件 PropertyManager 即被显示。
从结构构件 PropertyManager 的选择卷展栏的标准下拉列表中选择 iso 选项，从类型下拉列表中选择 pipe 选项，从大小下拉列表中选择 21.3 x 2.3 选项。

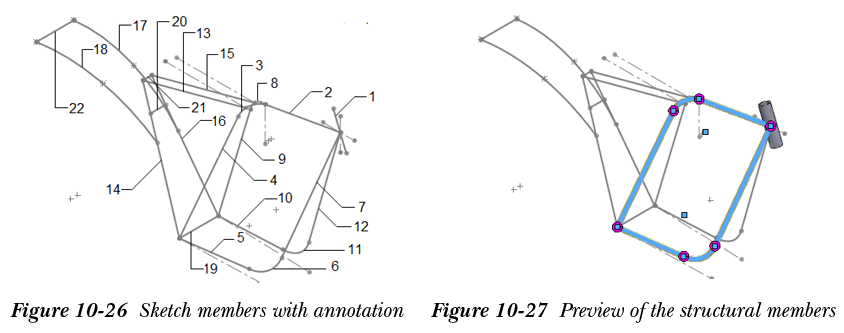

单击 PropertyManager 的组选择区域以将其激活，然后从绘图区域中依次选择草图线段 2、3、4、5、6 和 7，参见图 10-26；结构构件的预览即显示在绘图区域中，参见图 10-27。请注意，Group1 显示在 PropertyManager 的组选择区域中，表示所有选定的线段都在组 1 中。同时，所选线段的名称显示在 PropertyManager 的设置卷展栏的路径线段选择区域中。

注意

在 SOLIDWORKS 中，您可以创建包含一个或多个组的焊件结构，这些组可以被视为一个单一单元。您可以在一个组中选择平行或连续的线段。同时，结构构件特征内所有组的焊件轮廓是相同的。

确保应用角处理复选框被选中。接下来，从应用角处理复选框下方提供的按钮中选择端部斜接按钮。将同一组中相连线段之间的间隙微调框的值设置为 0。

应用角处理复选框下方提供的按钮用于定义线段在角处相交时的剪裁方法。同一组中相连线段之间的间隙用于指定同一组线段角处的焊接间隙。

从 PropertyManager 中选择新组按钮；Group2 即被添加到 PropertyManager 的组选择区域中。现在，您可以为组 2 选择线段。

PropertyManager 的新组按钮用于在焊件结构中创建新组。您可以在一个组中选择一组平行或连续的线段。

从绘图区域中选择草图实体 8、9、10、11 和 12，参见图 10-26；结构构件的预览即显示在绘图区域中。
定义组 2 的构件后，从 PropertyManager 中选择新组按钮；Group3 即被添加到 PropertyManager 的组选择区域中。现在，您可以为组 3 选择线段。
从绘图区域中选择草图实体 19、20、21 和 22，参见图 10-26；结构构件的预览即显示在绘图区域中。
从 PropertyManager 中选择新组按钮；Group4 即被添加到 PropertyManager 的组选择区域中。接下来，从绘图区域中选择草图实体 13 和 14，参见图 10-26；结构构件的预览即被显示。
从 PropertyManager 中选择新组按钮；Group5 即被添加到 PropertyManager 的组选择区域中。接下来，从绘图区域中选择草图实体 15 和 16，参见图 10-26；结构构件的预览即被显示。
从 PropertyManager 中选择新组按钮；Group6 即被添加到 PropertyManager 的组选择区域中。接下来，选择草图实体 17，参见图 10-26；结构构件的预览即被显示。
从 PropertyManager 中选择新组按钮；Group7 即被添加到组选择区域中。接下来，选择草图实体 18，参见图 10-26；结构构件的预览即被显示。

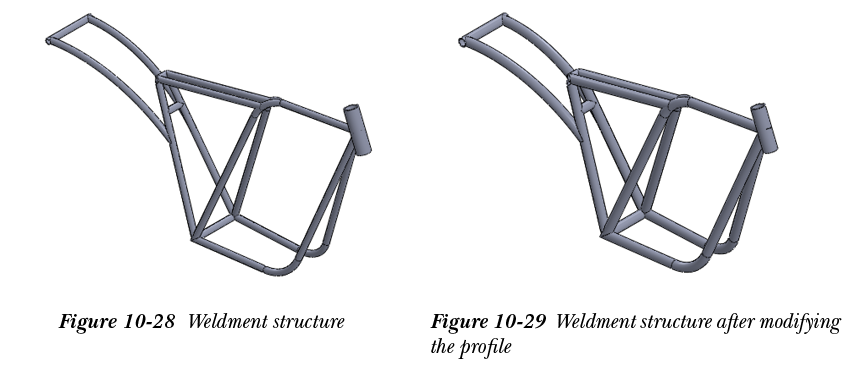

从结构构件 PropertyManager 中选择确定按钮；焊件结构即被创建。隐藏所有草图实体和基准面后焊件结构的等轴测视图如图 10-28 所示。
展开 FeatureManager 设计树中提供的结构构件2节点，然后选择结构构件的草图；将显示一个弹出工具栏。从弹出工具栏中选择编辑草图按钮；草图绘制环境即被调用。接下来，编辑结构构件的草图，使其内径变为 25.50，外径变为 31.50，然后退出草图绘制环境。修改结构构件轮廓后焊件结构如图 10-29 所示。

剪裁或延伸焊件构件

创建焊件结构后，您需要剪裁或延伸其构件以获得所需的形状。

从焊件 CommandManager 中选择剪裁/延伸按钮；剪裁/延伸 PropertyManager 即被显示。

剪裁/延伸工具用于在一个或多个结构构件相交的角处剪裁或延伸它们，或者用一个实体剪裁或延伸一个或多个线段。

确保剪裁/延伸 PropertyManager 的角类型卷展栏中选择了端部剪裁按钮。

角类型卷展栏中的按钮用于定义构件在角处相交时的剪裁或延伸类型。

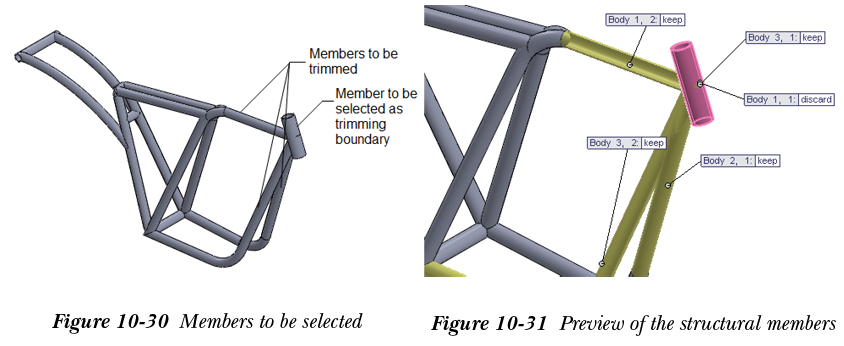

单击要剪裁的实体卷展栏的要剪裁的实体选择区域，然后从绘图区域中选择要剪裁的构件，参见图 10-30；所选构件在绘图区域中高亮显示，其名称显示在要剪裁的实体选择区域中。

要剪裁的实体选择区域允许您选择要剪裁的实体。

确保 PropertyManager 的剪裁边界卷展栏中选择了实体单选按钮。接下来，单击剪裁边界卷展栏的面/实体选择区域。

剪裁边界卷展栏中的实体单选按钮用于选择实体作为剪裁边界。而面/基准面单选按钮用于选择平面作为剪裁边界。

从绘图区域中选择构件，参见图 10-30，作为剪裁边界；剪裁构件后的预览即显示在绘图区域中。同时，标注被附加到焊件结构的构件上，其中包含所选构件或所选构件的一部分将从焊件结构中保留还是丢弃的信息，参见图 10-31。您也可以使用这些标注来保留或丢弃焊件结构的构件。

在绘图区域中单击实体 3、1 标注的保留区域；保留即变为丢弃。请注意，在您的情况下标注的名称可能不同。

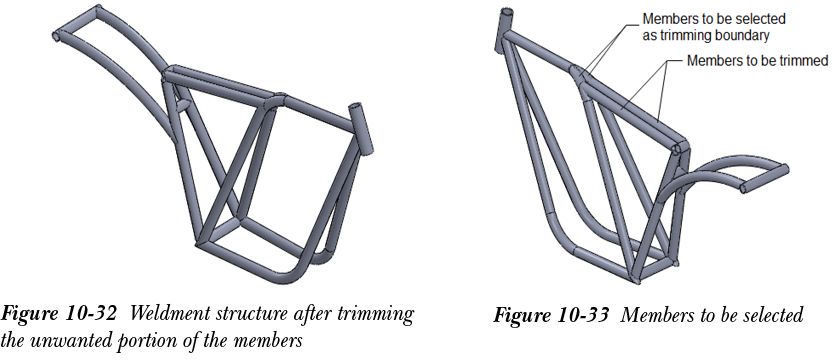

从 PropertyManager 的剪裁实体卷展栏中选择实体之间的简单切除按钮。接下来，从 PropertyManager 中选择确定按钮；构件即被剪裁，参见图 10-32。

实体之间的简单切除按钮用于剪裁构件，使其与选作剪裁边界的构件的平面接触面齐平。

同样，调用剪裁/延伸工具并选择要剪裁的构件和作为剪裁边界的构件，参见图 10-33。
同样，调用剪裁/延伸工具并选择要剪裁的构件和作为剪裁边界的构件，参见图 10-33。接下来，退出该工具。

创建端盖特征

创建焊件结构后，您需要使用端盖工具封闭结构构件的开口。

从焊件 CommandManager 中选择端盖按钮；端盖 PropertyManager 即被显示。

端盖工具用于在开放的结构构件上添加端盖以封闭其开口。

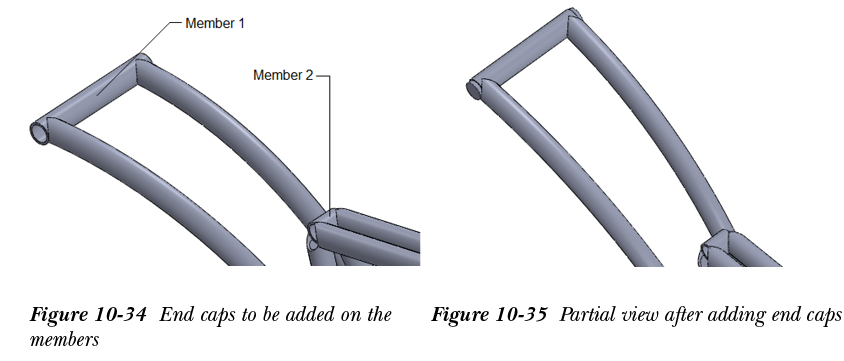

选择构件 1 的圆形平面，参见图 10-34；所选面上端盖的预览即显示在绘图区域中。同时，所选面的名称显示在 PropertyManager 的参数卷展栏的面选择区域中。
从 PropertyManager 的参数卷展栏的厚度方向区域中选择向内按钮；端盖的预览即相应地被修改。

厚度方向区域提供了两个按钮，向外和向内。这些按钮分别用于定义端盖的方向，向外或向内。

在参数卷展栏中将厚度微调框的值设置为 6.35 mm。接下来，从 PropertyManager 中选择确定按钮；端盖即被添加到构件 1 的所选面上。在构件 1 上添加端盖后焊件结构的局部视图如图 10-35 所示。

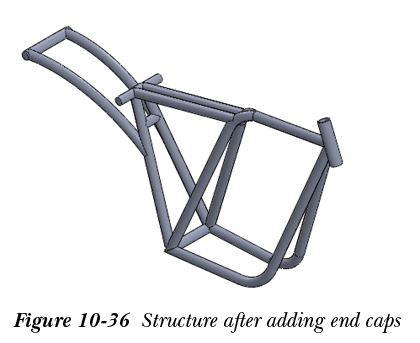

同样，在图 10-34 所示的构件 2 的圆形平面上沿向外方向添加端盖，指定厚度为 71.12 mm。添加端盖后焊件结构如图 10-36 所示。

创建拉伸和切除特征

现在，您需要创建焊件结构的拉伸和切除特征。

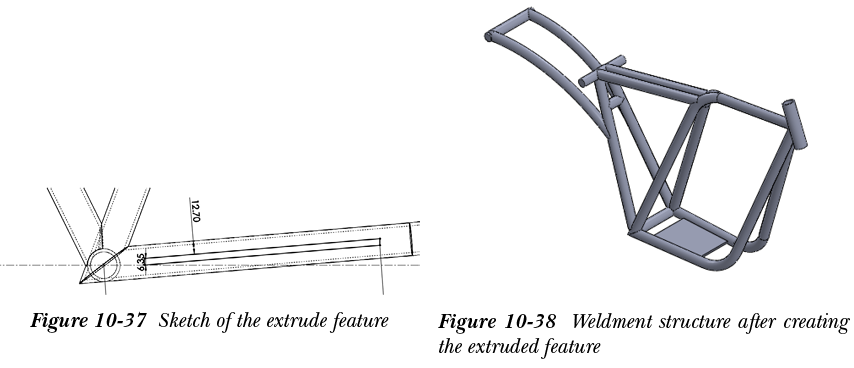

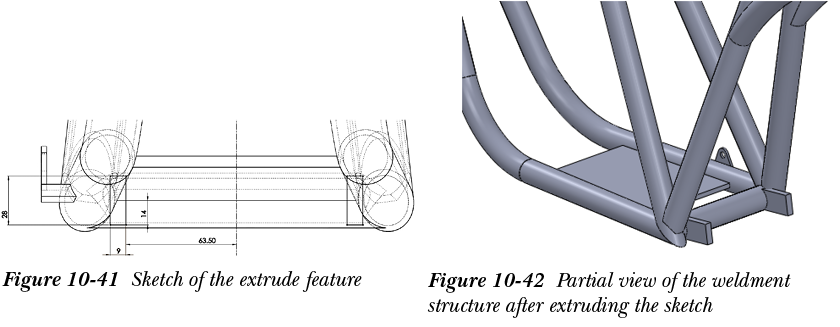

通过选择前视基准面作为草图绘制平面来调用草图绘制环境，然后绘制拉伸特征的草图，如图 10-37 所示。接下来，退出草图绘制环境。
调用拉伸凸台/基体工具，使用成形到下一面选项沿方向 1 和方向 2 拉伸草图。创建拉伸特征后焊件结构如图 10-38 所示。

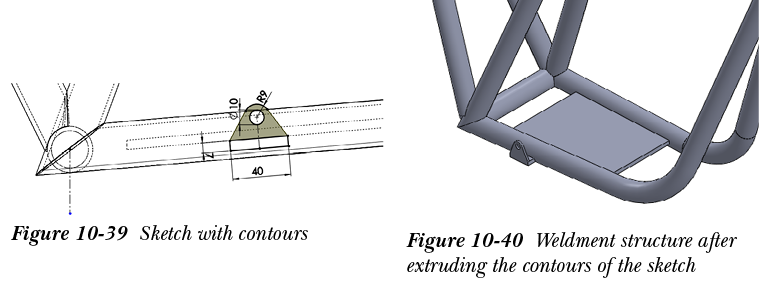

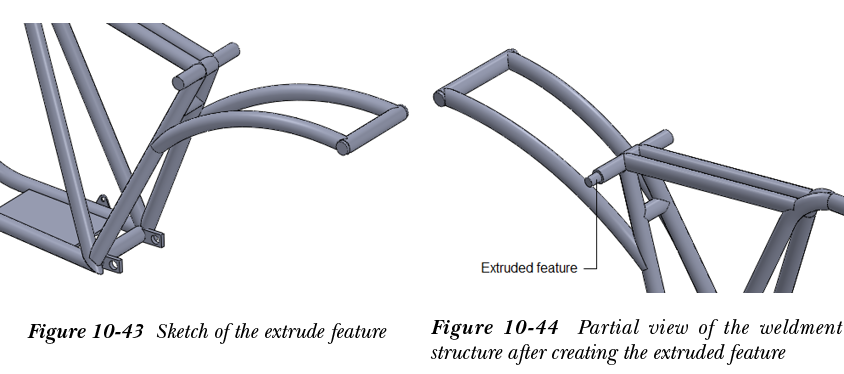

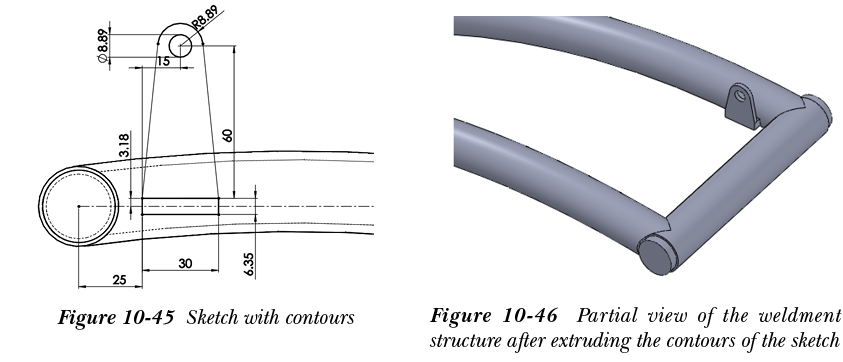

创建一个距前视基准面偏移距离为 108.585 mm 的基准面，然后通过选择它作为草图绘制平面来调用草图绘制环境。绘制草图，参见图 10-39。请注意，图 10-39 所示的草图有两个封闭轮廓。接下来，使用轮廓选择方法逐个拉伸草图的两个轮廓。首先使用拉伸凸台/基体工具的成形到下一面选项拉伸草图的矩形轮廓，然后使用拉伸凸台/基体工具沿向内方向将草图的另一个轮廓拉伸至深度 3.1。确保在拉伸草图时，凸台-拉伸 PropertyManager 中的合并结果复选框被选中。拉伸草图的两个轮廓后模型的局部视图如图 10-40 所示。
