创建下侧车把固定座

创建下侧车把固定座

零件说明

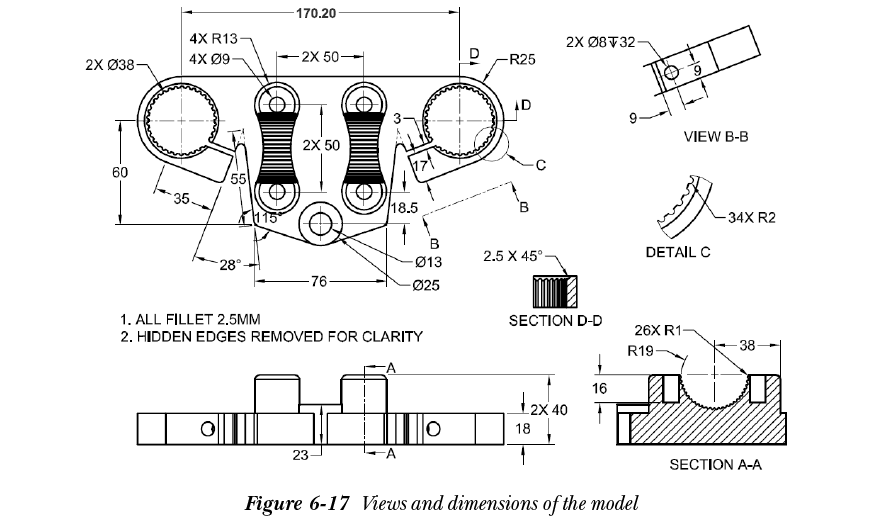

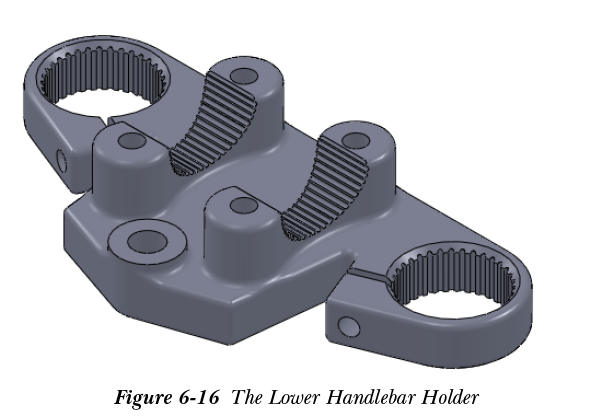

在本节中，您将创建下侧车把固定座，如图 6-16 所示。该模型的不同视图和尺寸如图 6-17 所示。

从上述图中可以清楚地看出，给定模型是一个多特征模型。它由各种拉伸特征组成。您首先需要为每个特征绘制草图，然后将该草图转换为特征。在传统方法中，您为每个草图特征创建单独的草图。但在本节中，您将绘制一个具有多个轮廓的单一草图，然后使用轮廓选择方法从同一草图创建各种特征。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-06-tutorial2。

创建模型的草图

1. 使用新建 SOLIDWORKS 文档对话框或欢迎 - SOLIDWORKS 2024 对话框新建一个 SOLIDWORKS 零件文档。接下来，如果当前会话的单位未默认设置为毫米，请将其修改为毫米。
2. 选择上视基准面作为草图绘制平面，调用草图绘制环境。

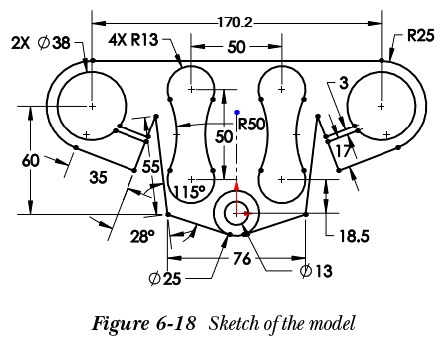

3. 绘制模型俯视图的草图，并对草图应用所需的关系和尺寸，参考图 6-18。确保在完成草图创建后不要退出草图绘制环境。

选择和拉伸草图的轮廓

在本节中，您将使用轮廓选择方法创建模型。轮廓选择方法允许您使用部分草图来创建特征。您可以使用此方法从具有多个轮廓的单一草图创建模型。因此，您首先需要从给定草图中选择其中一个轮廓并对其进行拉伸。为了获得更好的视图，您可以将草图定向为等轴测视图。

1. 按 空格键；将显示方向对话框。在此对话框中，单击等轴测；草图的当前方向将更改为等轴测。
2. 在绘图区域中右键单击以调用快捷菜单。如有需要，展开快捷菜单。选择轮廓选择工具（Contour Select Tool）选项；选择光标被轮廓选择光标替换，并显示选择确认角。

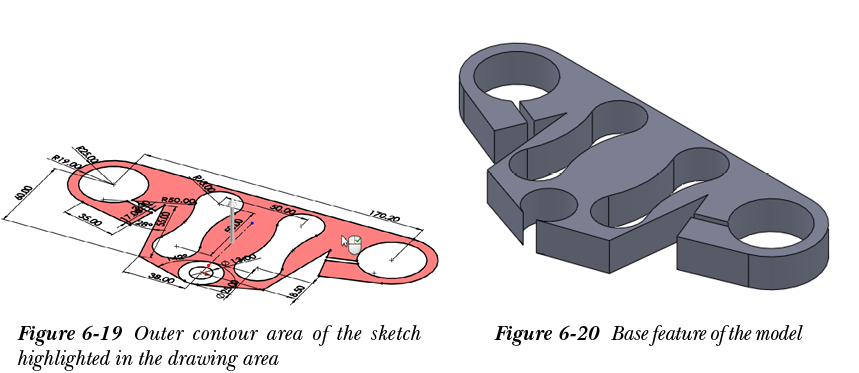

3. 将光标移向草图的外部轮廓区域；草图的外部轮廓将高亮显示，参考图 6-19。这表明该轮廓是一个闭合轮廓。
4. 在高亮显示的区域上单击鼠标左键；该区域即被选为轮廓。
5. 从特征 CommandManager 中选择拉伸凸台/基体（Extruded Boss/Base）按钮；将显示凸台-拉伸 PropertyManager，并在绘图区域中以临时图形显示基础特征的预览。

所选轮廓的名称显示在凸台-拉伸 PropertyManager 的所选轮廓卷展栏的所选轮廓选择框中。

6. 将深度微调框的值设置为 18 mm，然后选择 OK 按钮；所选轮廓即被拉伸，参考图 6-20。

注意

在图 6-20 中，为了清晰起见，模型的草图被隐藏。要隐藏草图，首先选择草图，然后从弹出工具栏中选择隐藏（Hide）按钮。

7. 在绘图区域中右键单击，并从快捷菜单中选择轮廓选择工具选项；选择光标被轮廓选择光标替换。您可能需要展开快捷菜单。
8. 使用轮廓选择光标选择草图的一个实体，以调用草图的选择模式。

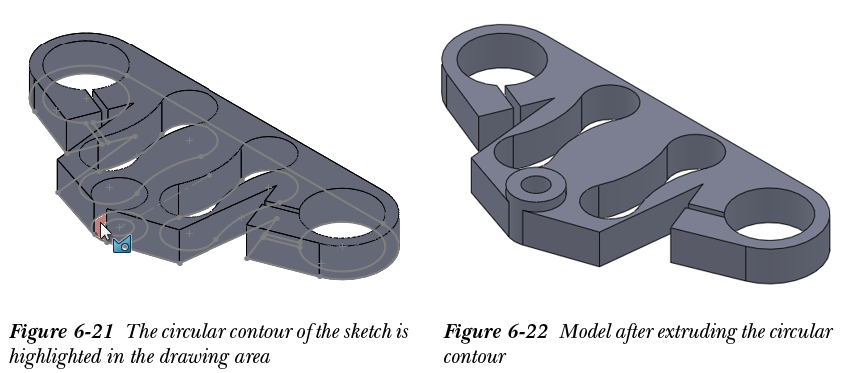

9. 将光标移向草图的闭合圆形轮廓；草图的圆形轮廓将高亮显示，参考图 6-21。
10. 在高亮显示的区域上单击鼠标左键；该区域即被选为轮廓。
11. 调用凸台-拉伸 PropertyManager，并将深度微调框的值设置为 23 mm。接下来，从 PropertyManager 中选择 OK 按钮；所选轮廓即被拉伸，如图 6-22 所示。

12. 再次调用快捷菜单，并从中选择轮廓选择工具选项。接下来，选择草图的一个草图实体以调用选择模式。

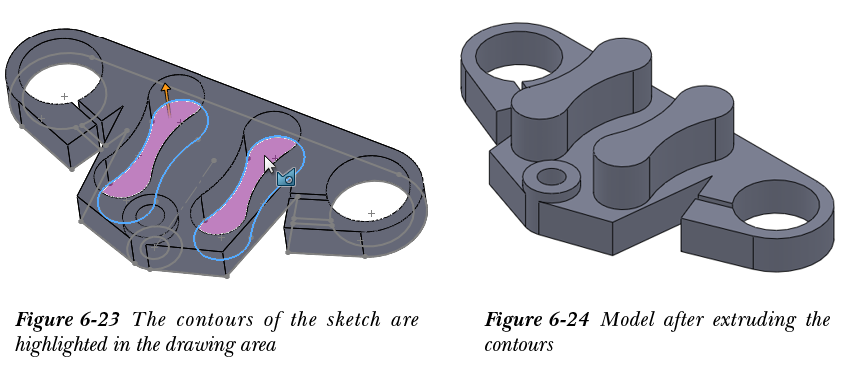

13. 选择右侧的轮廓。按住 Ctrl 键，然后选择左侧的轮廓，参考图 6-23。
14. 调用凸台-拉伸 PropertyManager，并将深度微调框的值设置为 40 mm。
15. 从 PropertyManager 中选择 OK 按钮；所选轮廓即被拉伸。接下来，隐藏草图。隐藏草图后的模型如图 6-24 所示。

在基础特征上创建孔

创建模型的拉伸特征后，您需要在模型的基础特征上创建孔。这些孔将作为拉伸切除特征创建。您将在基础特征的右侧创建一个孔特征，然后通过选择右视基准面作为镜像平面来镜像它，以在基础特征的另一侧创建孔。

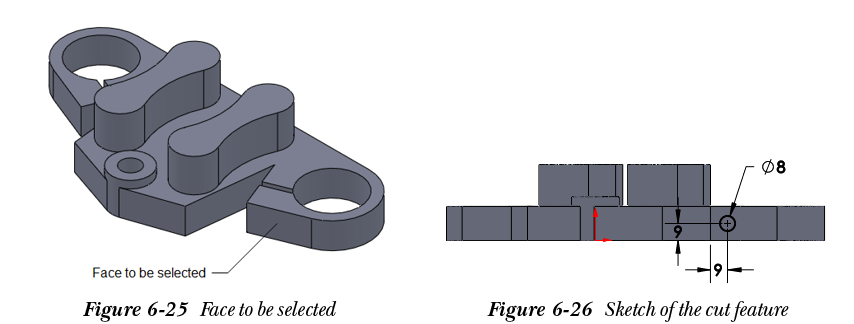

1. 选择基础特征的前平面，参考图 6-25；将显示弹出工具栏。
2. 从弹出工具栏中选择草图（Sketch）按钮以调用草图绘制环境。接下来，如果模型未默认垂直于视图，请将其方向更改为垂直于视图。
3. 绘制一个直径为 8 mm 的圆，参考图 6-26。

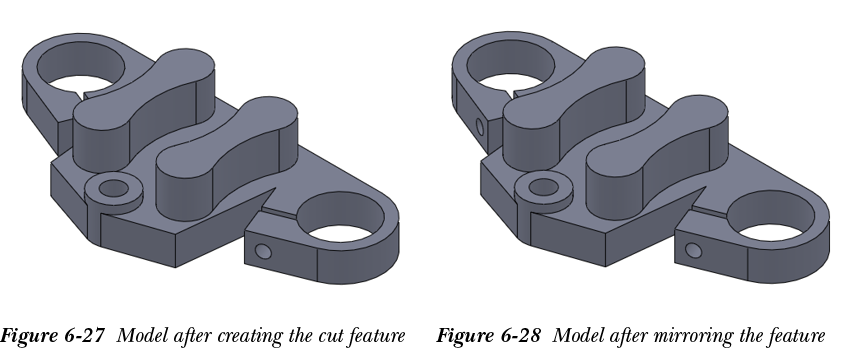

4. 将当前视图更改为等轴测视图。接下来，调用 拉伸切除（Extruded Cut） 工具并创建深度为 32 mm 的切除特征。创建切除特征后的模型如图 6-27 所示。

如前所述，在右侧创建切除特征（孔）后，您需要通过选择右视基准面作为镜像平面来镜像它。

5. 从特征 CommandManager 中选择镜像（Mirror）按钮，调用镜像 PropertyManager。
6. 选择右视基准面作为镜像平面，然后选择先前创建的切除特征；绘图区域中将显示镜像特征的预览。
7. 选择 OK 按钮；镜像特征即创建完成，如图 6-28 所示。

创建下一个特征

模型的下一个特征也是一个切除特征。您将在第三个拉伸特征（名为 Boss-Extrude3）的顶部平面上绘制此切除特征的草图。为完成此特征的草图，您将首先绘制一个圆，然后在草图绘制环境中创建其余圆的阵列。

1. 选择第三个拉伸特征（名为 Boss-Extrude3）的顶部平面，调用草图绘制环境。

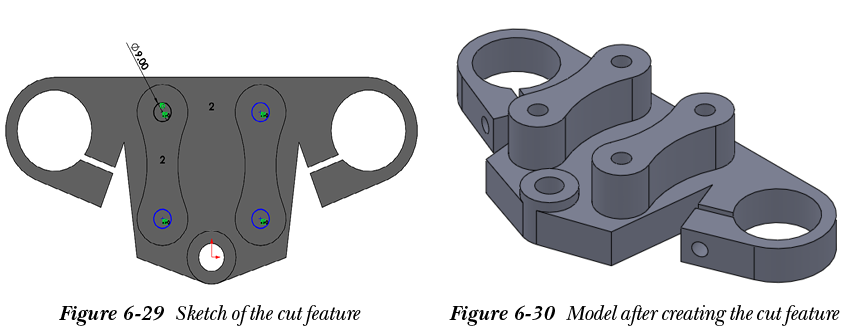

2. 绘制一个直径为 9 mm 的圆，并使用 线性草图阵列（Linear Sketch Pattern） 工具对其进行阵列。您可能需要应用圆中心点之间的水平和垂直关系以完全定义草图。完全定义的草图如图 6-29 所示。

在 SOLIDWORKS 中，线性草图阵列工具用于在草图绘制环境中创建草图实体的线性阵列。为此，请从绘图区域中选择草图实体。接下来，从草图 CommandManager 中选择线性草图阵列（Linear Sketch Pattern）按钮；将显示线性阵列 PropertyManager 和线性阵列的预览。此外，箭头光标将被线性阵列光标替换。现在，您需要在 PropertyManager 的方向1 和方向2 卷展栏中指定线性阵列所需的参数。

提示

除了在草图绘制环境中创建阵列外，还可以通过在草图绘制环境中创建一个圆，然后使用特征 CommandManager 中的线性阵列工具对其进行阵列来创建切除特征。

3. 退出草图绘制环境，并将当前方向更改为等轴测方向。
4. 调用 拉伸切除（Extruded Cut） 工具，并将草图拉伸至 16 mm 的深度。创建切除特征后的模型如图 6-30 所示。

创建其余特征

现在，您将创建模型的其余特征。

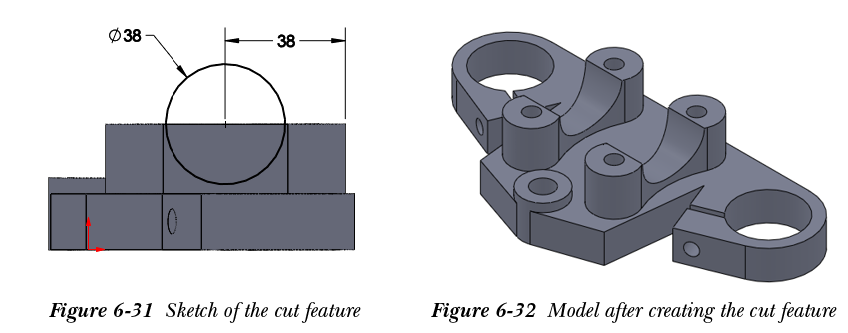

1. 选择右视基准面作为草图绘制平面，调用草图绘制环境，并绘制该特征的草图，参考图 6-31。接下来，调用 拉伸切除（Extruded Cut） 工具，并在方向 1 和方向 2 上将草图完全贯穿拉伸，参考图 6-32。

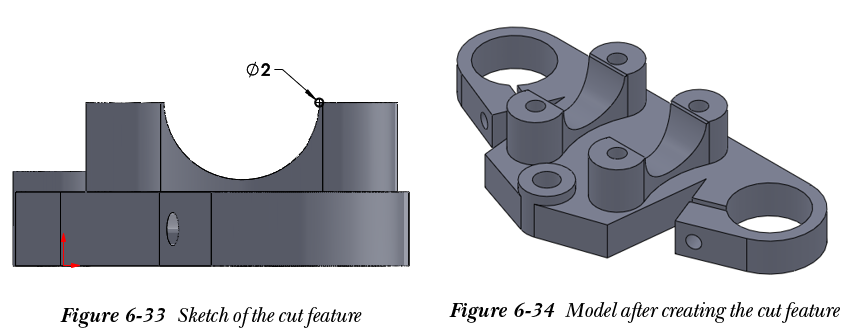

2. 选择右视基准面作为草图绘制平面，调用草图绘制环境，并绘制该特征的草图，参考图 6-33。接下来，调用 拉伸切除（Extruded Cut） 工具，并在方向 1 和方向 2 上将草图完全贯穿拉伸，参考图 6-34。

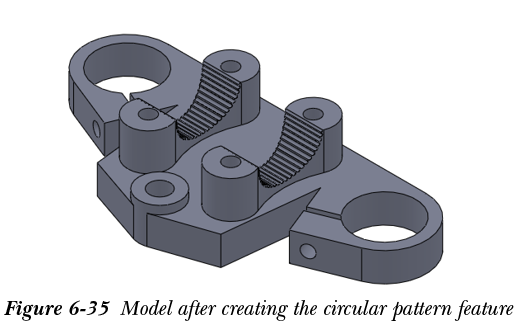

3. 通过将实例数指定为 26、旋转角度指定为 180 度，创建先前创建的切除特征的圆周阵列特征。您可能还需要反转特征创建的方向。创建圆周阵列特征后的模型如图 6-35 所示。

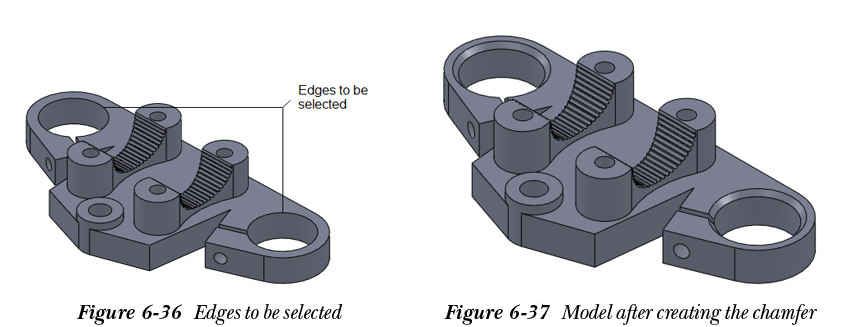

4. 通过将角度距离指定为 45 度、距离值指定为 2.5 mm，在图 6-36 所示的边线上创建倒角特征。创建倒角特征后的模型如图 6-37 所示。

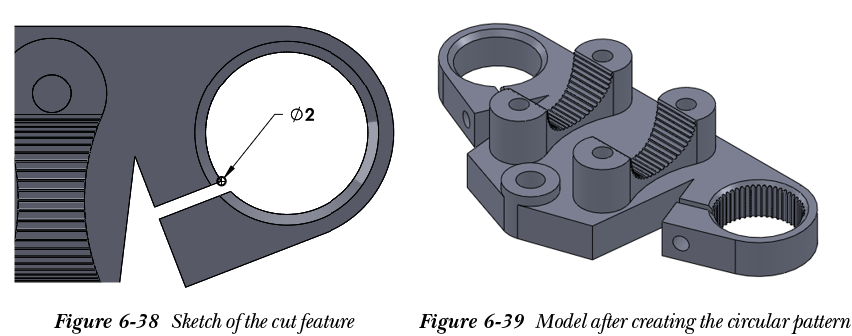

5. 选择基础特征的顶部平面作为草图绘制平面，调用草图绘制环境，并绘制该特征的草图，参考图 6-38。接下来，调用 拉伸切除（Extruded Cut） 工具，并使用完全贯穿（Through All）选项拉伸草图。
6. 通过将实例数指定为 34、旋转角度指定为 360 度，创建先前创建的切除特征的圆周阵列特征。创建圆周阵列特征后的模型如图 6-39 所示。

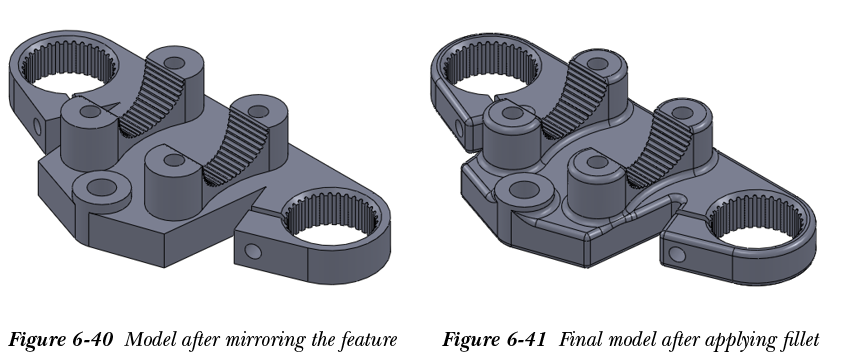

7. 通过选择右视基准面作为镜像平面，创建先前创建的圆周阵列特征的镜像特征。镜像特征后的模型如图 6-40 所示。
8. 创建模型的所有特征后，您需要添加圆角特征。调用圆角（Fillet）PropertyManager，并选择模型所需的边线以应用圆角特征。应用圆角特征后的最终模型如图 6-41 所示。

保存模型

创建模型后，您需要将其保存在 Motor Cycle Project 文件夹中。

1. 调用另存为对话框，并浏览到 Motor Cycle Project 文件夹。
2. 在文件名编辑框中输入模型名称 Lower Handlebar Holder，然后选择保存按钮。文档将保存在 DocumentsMotor Cycle ProjectLower Handlebar Holder 中。
3. 通过从 SOLIDWORKS 菜单中选择文件 > 关闭来关闭文档。
