创建拉伸曲面

创建拉伸曲面

接下来，您将创建拉伸曲面。此曲面将通过拉伸在前视基准面上创建的草图来创建。

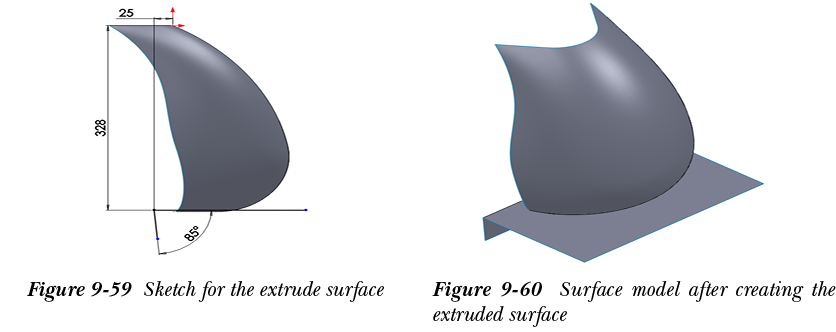

1. 选择前视基准面作为草图绘制平面，调用草图绘制环境，然后绘制拉伸曲面的草图，参考图 9-59。然后退出草图绘制环境。
2. 选择拉伸曲面按钮，然后选择新建的草图；拉伸曲面的预览将显示在绘图区中。
3. 右键单击绘图区，然后从快捷菜单中选择中面选项。
4. 通过拖动绘图区中显示的控制柄，使曲面穿过所有现有曲面。然后，选择确定按钮；拉伸曲面即被创建，参考图 9-60。

使用拉伸曲面剪裁模型

接下来，您需要使用最后创建的拉伸曲面剪裁曲面模型的不需要部分。

1. 调用剪裁曲面 PropertyManager，并从 PropertyManager 的剪裁类型卷展栏中选择相互单选按钮。
2. 选择放样曲面和拉伸曲面作为剪裁曲面。然后，确保 PropertyManager 中选择了保留选择单选按钮。

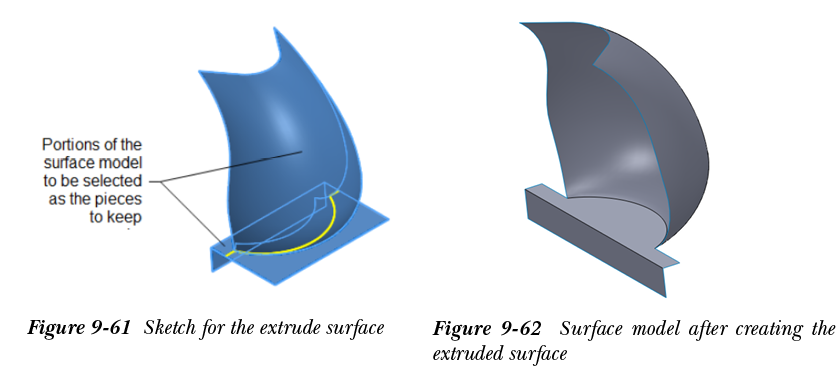

3. 单击保留部分选择区域以激活选择模式，然后选择要保留的曲面部分，参考图 9-61。
4. 选择确定按钮。剪裁曲面后的模型旋转视图如图 9-62 所示。
